Filtr podstawowy PFN5-018 – 14 bar, G 3/4", 3750 l/min nierdzewne sitko 5 mikronów · 14 bar
Kod: PFN5-018
Produkty powiązane
Opis szczegółowy produktu
Procesowy filtr podstawowy z sitkiem PFN5-018 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma przyłącze G 3/4" (wewnętrzny gwint rurowy), przepływ 3750 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych PF i jest jednym z filtrów podstawowych PFN5: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 3750 l/min (225 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |

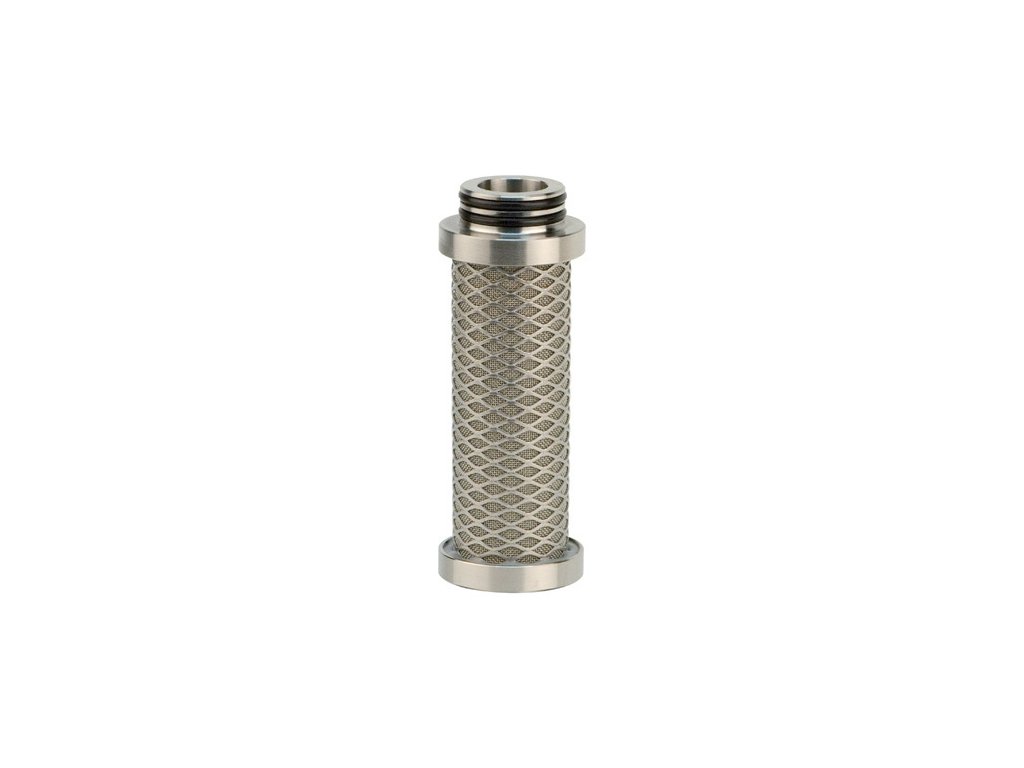

| Wkład | PFN5-018V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | stal nierdzewna 1.4404 |
| Wysokość A | 263 mm |
| Szerokość z przyłączami B | 121 mm |
| Średnica korpusu C | 76,1 mm |
| Masa | 2,2 kg |
| Wylot kondensatu E | gwint G 1/4" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z powierzchnią zewnętrzną polerowaną do Ra 1,6 i uszczelnieniem z EPDM (na życzenie z FKM lub silikonu). Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 263 mm, szerokość z przyłączami B 121 mm, średnica korpusu C 76,1 mm. Masa 2,2 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 2363 | 3750 | 5175 | 7050 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed spiekanym filtrem wstępnym PFI1 lub dokładnym filtrem wstępnym PFM.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry podstawowe PFN5 z sitkiem do 14 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | 3/4" |
| Wymiary: | 263 × 121 × 76,1 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | PFN5-018V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 3750 l/min |
