Filtr podstawowy PFN5-600 – 10 bar, DN100, 112 000 l/min nierdzewne sitko 5 mikronów · 10 bar
Kod: PFN5-600
Produkty powiązane
Opis szczegółowy produktu
Procesowy filtr podstawowy z sitkiem PFN5-600 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma kołnierz DN100, przepływ 112 000 l/min przy 7 bar i ciśnienie robocze do 10 bar. W środku są 3 wkłady PFN5-200V.

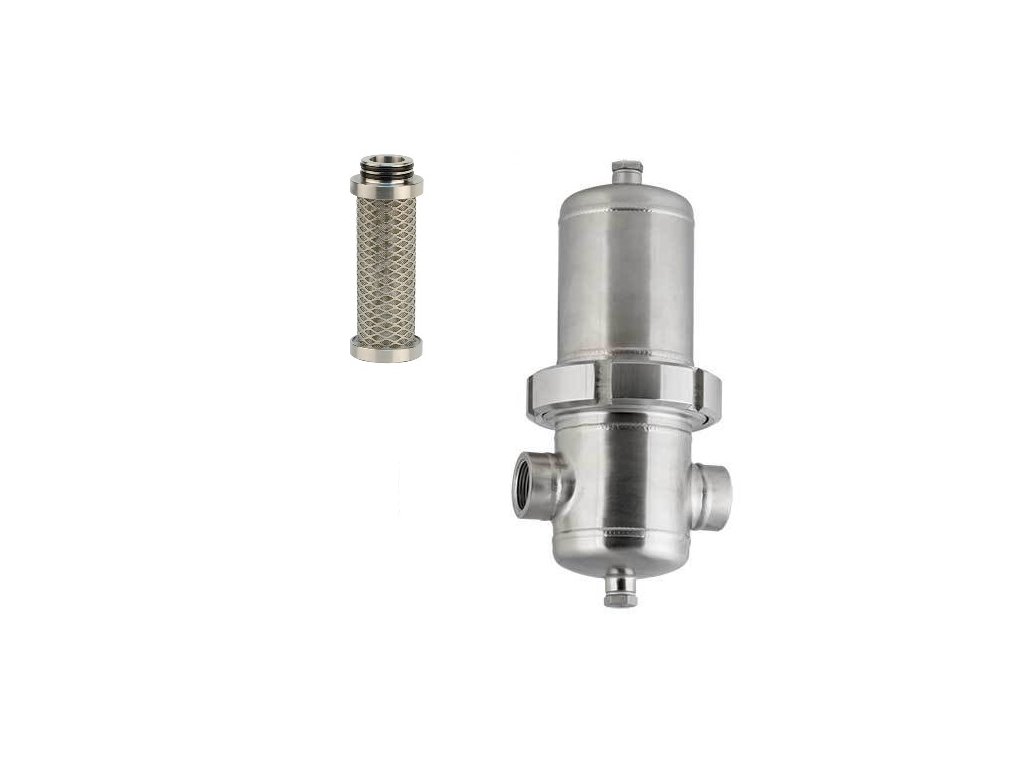

Należy do serii filtrów procesowych PF i jest jednym z filtrów podstawowych PFN5: korpus jest dla wszystkich stopni taki sam, różni się wkład. Zdjęcie przedstawia filtr serii PF z przyłączem gwintowym.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | kołnierz DN100 |
| Przepływ przy 7 bar | 112 000 l/min (6720 Nm³/h) |
| Ciśnienie robocze | 10 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |

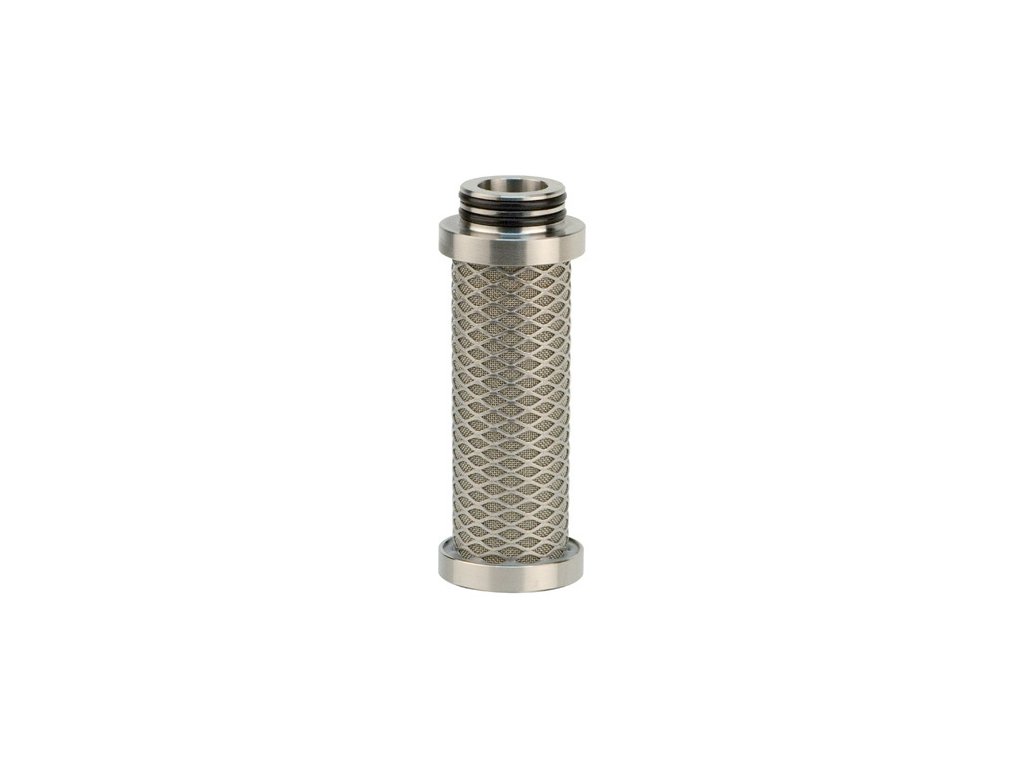

| Wkład | 3× PFN5-200V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | stal nierdzewna 1.4404 |
| Wysokość A | 1240 mm |
| Długość z kołnierzami B | 410 mm |
| Średnica korpusu C | 219,1 mm |
| Masa | 60 kg |
| Wylot kondensatu E | gwint G 1" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z powierzchnią zewnętrzną polerowaną do Ra 1,6 i uszczelnieniem z EPDM (na życzenie z FKM lub silikonu). Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 1240 mm, długość z kołnierzami B 410 mm, średnica korpusu C 219,1 mm. Masa 60 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 |
|---|---|---|---|
| Przepływ (l/min) | 70 560 | 112 000 | 154 560 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed spiekanym filtrem wstępnym PFI1 lub dokładnym filtrem wstępnym PFM.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry podstawowe PFN5 z sitkiem do 14 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 10 barów |
| Podłączenie strony: | kołnierz DN100 |
| Wymiary: | 1 240 × 410 × 219,1 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | PFN5-200V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 3 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 112 000 l/min |
