Spawany filtr wstępny PFIW1-175 – 14 bar, G 2 1/2", 28 000 l/min spiekana stal nierdzewna 1 mikron, spawana · 14 bar
Kod: PFIW1-175
Produkty powiązane
Opis szczegółowy produktu
Procesowy spawany filtr wstępny PFIW1-175 zatrzymuje cząstki stałe większe niż 1 µm. Ma przyłącze G 2 1/2" (wewnętrzny gwint rurowy), przepływ 28 000 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych PF i jest jednym ze spawanych filtrów wstępnych PFIW1: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 2 1/2" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 28 000 l/min (1680 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 1 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFIW1-175V |
| Materiał wkładu | spiekana stal nierdzewna 1.4404 |
| Wykonanie wkładu | spiekany, spawany |
| Korpus | stal nierdzewna 1.4404 |
| Wysokość A | 736 mm |
| Szerokość z przyłączami B | 226 mm |
| Średnica korpusu C | 139,7 mm |
| Masa | 9,6 kg |
| Wylot kondensatu E | gwint G 1/4" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z powierzchnią zewnętrzną polerowaną do Ra 1,6 i uszczelnieniem z EPDM (na życzenie z FKM lub silikonu). Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 736 mm, szerokość z przyłączami B 226 mm, średnica korpusu C 139,7 mm. Masa 9,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 17 640 | 28 000 | 38 640 | 52 640 |

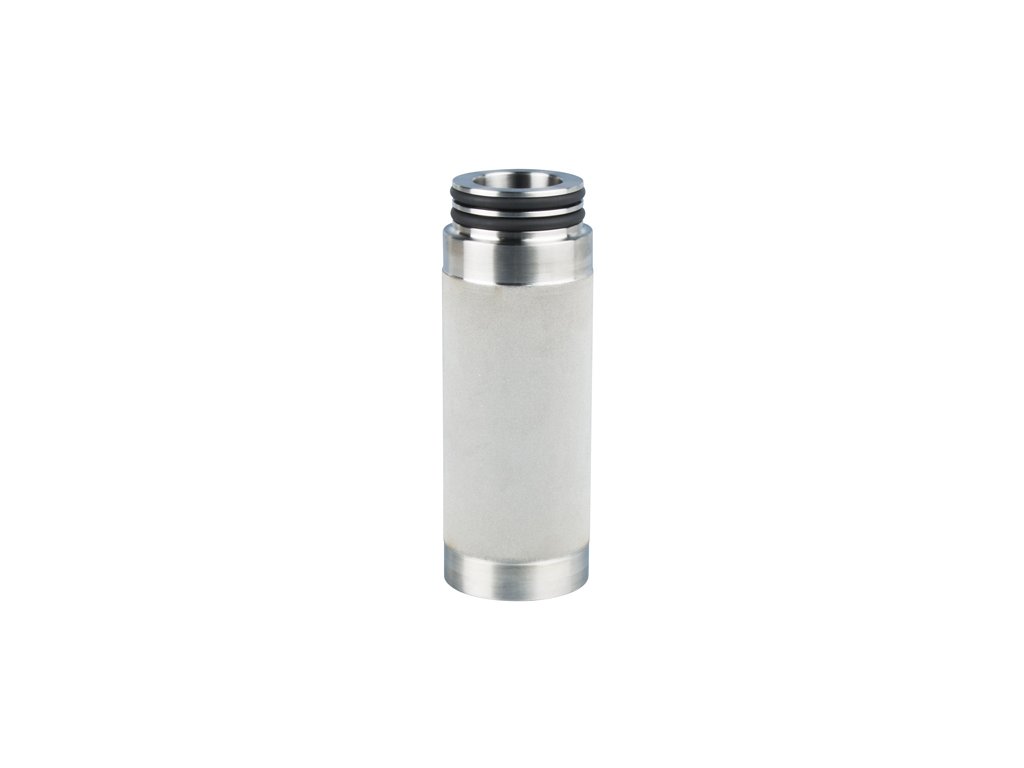

Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | PFIW1-175V |
| Spust kondensatu (zamawia się osobno) | AOK20SS |
Gdzie go umieścić
Montuje się go za podstawowym sitkiem, przed dokładnym filtrem wstępnym PFM — zamiast spiekanego filtra wstępnego PFI1.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Spawane nierdzewne filtry wstępne PFIW1 do 14 bar |
|---|---|
| Wersja: | Filtr przeciwpyłowy |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | 2 1/2" |
| Wymiary: | 736 × 226 × 139,7 mm |
| Filtracja: | 1 µm |
| Wkład filtra: | PFIW1-175V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 28 000 l/min |
