Nierdzewne filtry zgrubne PFN25 z sitkiem do 14 bar

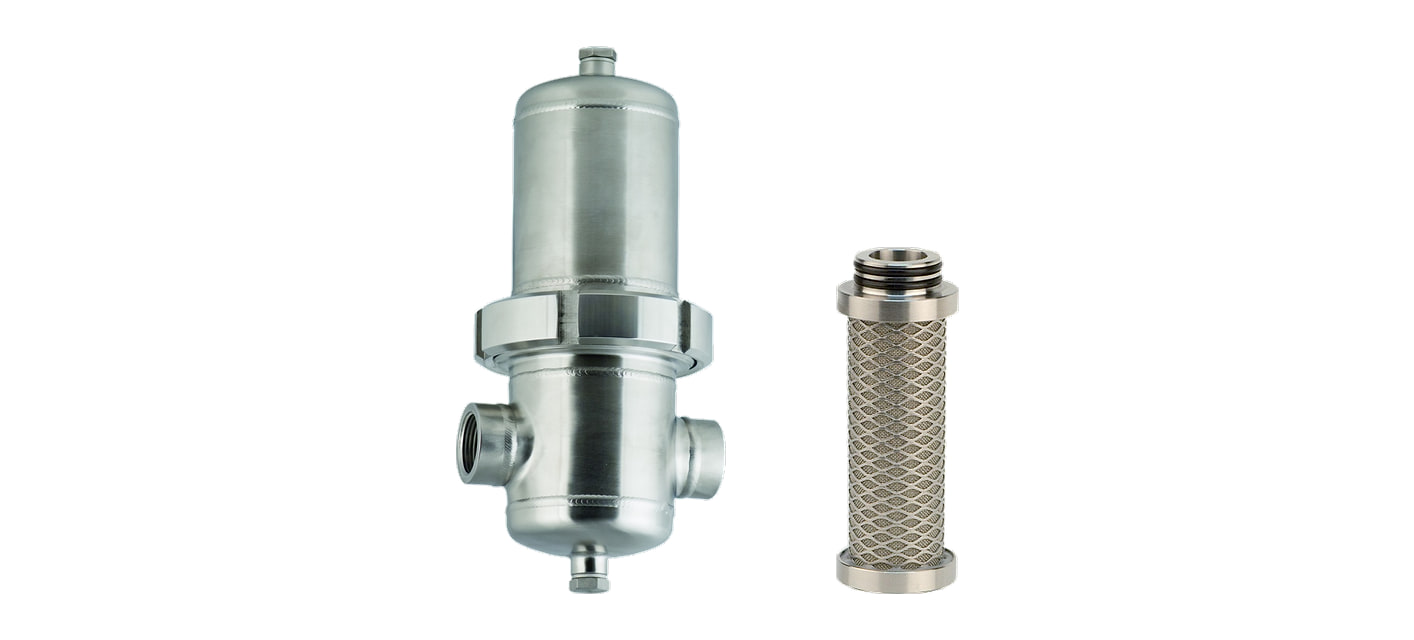

Filtr zgrubny PFN25 ma nawijany wkład z sitka ze stali nierdzewnej 1.4301 i zatrzymuje cząstki stałe większe niż 25 µm. To pierwszy stopień filtracji: usuwa większe zanieczyszczenia, zanim dotrą do dokładniejszych stopni, a te wytrzymają dzięki temu dłużej.
Filtr PFN25 występuje w 13 rozmiarach (G 1/4" do DN100) z przepływem od 1250 do 84 000 l/min przy 7 bar, ciśnienie robocze do 14 bar, rozmiary od DN100 do 10 bar. Jest jednym ze stopni filtrów PF — korpus jest dla wszystkich stopni taki sam, różni się wkład.
Filtry PFN25 według rozmiaru
Rozmiar określa przyłącze i przepływ. Każdy rozmiar ma własny wkład zapasowy serii PF.
| Filtry PFN25 i wkłady zapasowe według rozmiaru | ||||||
|---|---|---|---|---|---|---|
| Filtr | Przyłącze | l/min przy 7 bar | Nm³/h przy 7 bar | Wysokość A × średnica C | Masa | Wkład zapasowy |
| PFN25-005 | G 1/4" | 1250 | 75 | 206 × 76,1 mm | 1,8 kg | PFN25-005V |
| PFN25-007 | G 3/8" | 1750 | 105 | 236 × 76,1 mm | 2 kg | PFN25-007V |
| PFN25-010 | G 1/2" | 2500 | 150 | 239 × 76,1 mm | 2,1 kg | PFN25-010V |
| PFN25-018 | G 3/4" | 3750 | 225 | 263 × 76,1 mm | 2,2 kg | PFN25-018V |
| PFN25-030 | G 1" | 5250 | 315 | 280 × 88,9 mm | 3 kg | PFN25-030V |
| PFN25-047 | G 1 1/4" | 7000 | 420 | 349 × 88,9 mm | 3,4 kg | PFN25-047V |
| PFN25-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFN25-070V |
| PFN25-094 | G 2" | 15 000 | 900 | 445 × 114,3 mm | 5,2 kg | PFN25-094V |
| PFN25-150 | G 2" | 21 000 | 1260 | 572 × 114,3 mm | 6 kg | PFN25-150V |
| PFN25-175 | G 2 1/2" | 28 000 | 1680 | 736 × 139,7 mm | 9,6 kg | PFN25-175V |
| PFN25-200 | G 3" | 40 000 | 2400 | 979 × 139,7 mm | 13,7 kg | PFN25-200V |
| PFN25-240 | G 3" | 60 000 | 3600 | 1041 × 168,3 mm | 18,5 kg | PFN25-240V |
| PFN25-450 | kołnierz DN100 | 84 000 | 5040 | 981 × 219,1 mm | 56 kg | 3× PFN25-175V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masy według karty katalogowej producenta, pozostałe dane znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Filtr zgrubny sprawdzi się na początku filtracji, gdzie do powietrza trafiają większe zanieczyszczenia ze sprężarki lub z instalacji. Oleju ani oparów nie zatrzyma, klasy ISO 8573-1 producent dla niego nie podaje.
Nierdzewne sitko wytrzymuje, tak samo jak korpus, do +150 °C.
Gdzie go umieścić

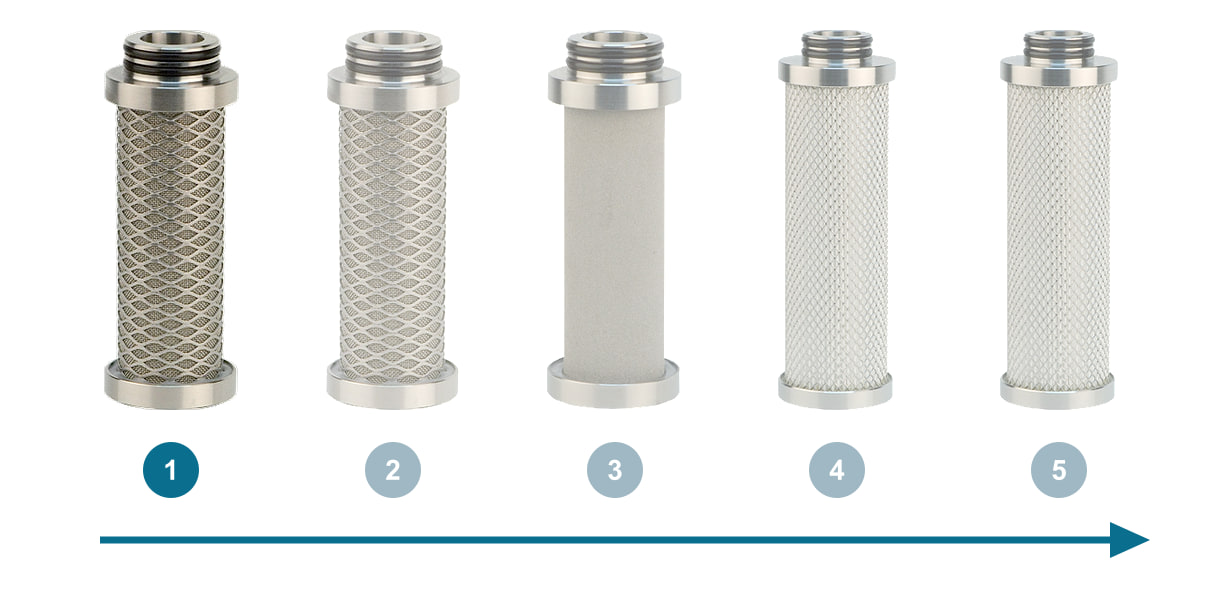

Na początku filtracji, przed filtrem podstawowym PFN5 lub spiekanym filtrem wstępnym PFI1.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny, przy 14 bar 1,88.
| Przepływ filtrów PFN25 w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1250 | 1725 | 2350 |
| 007 (G 3/8") | 1103 | 1750 | 2415 | 3290 |
| 010 (G 1/2") | 1575 | 2500 | 3450 | 4700 |
| 018 (G 3/4") | 2363 | 3750 | 5175 | 7050 |
| 030 (G 1") | 3308 | 5250 | 7245 | 9870 |
| 047 (G 1 1/4") | 4410 | 7000 | 9660 | 13 160 |
| 070 (G 1 1/2") | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (kołnierz DN100) | 52 920 | 84 000 | 115 920 | – |
Wkład, spust kondensatu i konserwacja
W korpusie montuje się wkład serii PF — na przykład PFN25-010V do PFN25-010. Ten sam wkład pasuje też do WFITN25-010, WFIFN25-010. Filtry z kołnierzem od DN100 mają kilka wkładów — ich liczba jest w tabeli przy każdym rozmiarze. Temperatura robocza wkładu od +1,5 do +150 °C.
Filtr jest dostarczany z wkładem, bez spustu kondensatu. Do filtrów PF producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C. Wylot kondensatu jest w dnie, gwint G 1/4", w rozmiarach z kołnierzem G 1".
Wkład wymieniaj co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Akcesoria do filtrów PFN25
Ten sam stopień w innych seriach
Stopień N25 jest też w filtrach WFITN25 do 14 bar, filtrach WFIFN25 do 14 bar. Wkłady są dla wszystkich serii takie same.
Ventilek radzi
Zgrubne sitko oszczędza te dokładne. Gdy w instalacji odpadają większe zanieczyszczenia, zatrzyma je nierdzewne sitko N25, a dokładne wkłady za nim nie zapchają się tak szybko.
- Jaką dokładność ma filtr zgrubny PFN25?
- Sitko zatrzymuje cząstki większe niż 25 µm. Klasy ISO 8573-1 producent dla niego nie podaje.
- Czy zatrzyma także olej?
- Nie. Na aerozol olejowy jest dokładny filtr wstępny M.
- Kiedy wymienić wkład?
- Co najmniej raz na 12 miesięcy.
