Spawane filtry nierdzewne WFIT z gwintem do 14 bar

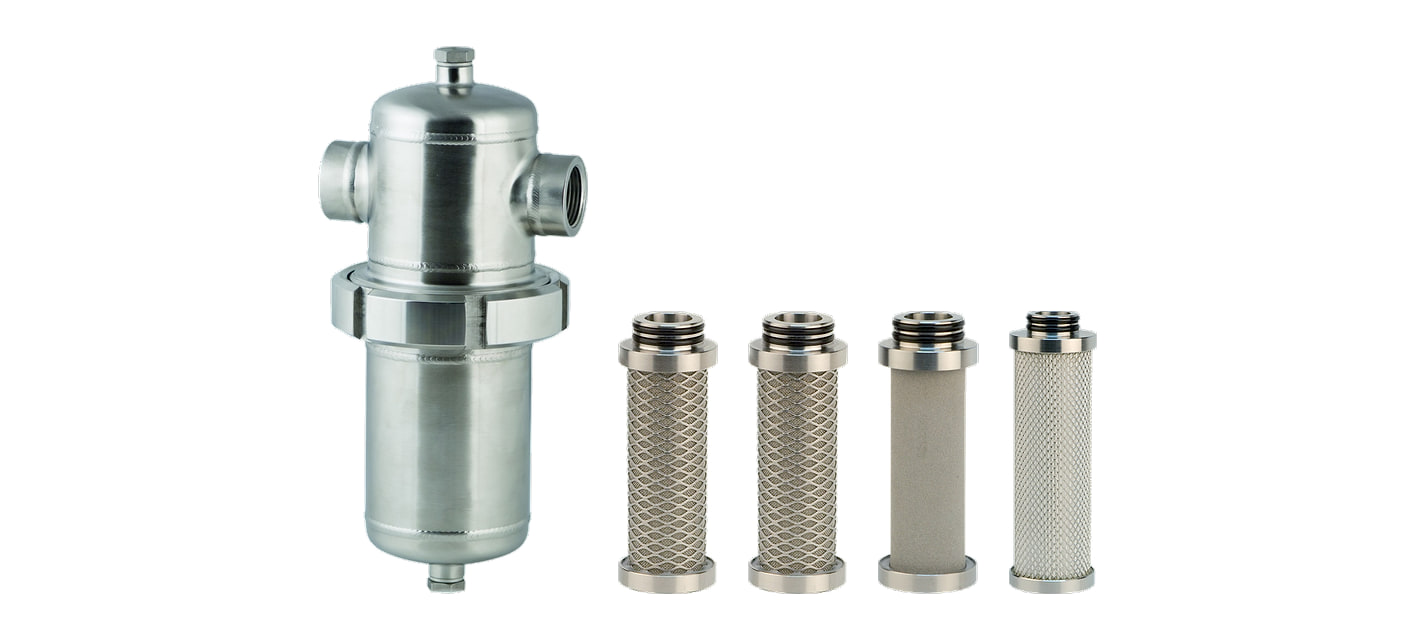

Filtry WFIT producenta Omega Air mają spawany korpus ze stali nierdzewnej 1.4404 z przyłączem gwintowym i uszczelnienie z FKM. Pracują do 14 bar, a producent przeznacza je do sprężonego powietrza i innych gazów.
Cztery stopnie: nierdzewne sitka 25 i 5 µm, spiekany filtr wstępny 1 µm i dokładny filtr wstępny 0,1 µm. Seria ma 12 rozmiarów z gwintem od G 1/4" do G 3", przepływ od 1250 do 60 000 l/min przy 7 bar. Należy do nierdzewnych filtrów procesowych.
Stopnie filtracji
Każdy kafelek prowadzi do stopnia z tabelą rozmiarów i wkładów zapasowych.
Spiekane filtry wstępne WFITI1
Wkład ze spiekanej stali nierdzewnej 1 µm na drobne zanieczyszczenia stałe.
Dokładne filtry wstępne WFITM
Dokładny filtr wstępny 0,1 µm, olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2.
Stopnie w przeglądzie
Klasę ISO 8573-1 zapisuje się jako cząstki stałe – woda – olej.
| Stopnie filtracji WFIT | |||||
|---|---|---|---|---|---|
| Stopień | Dokładność | Klasa ISO 8573-1 | Olej resztkowy | Materiał wkładu | Temperatura do |
| N25 – filtr zgrubny | 25 µm | – | – | sitko ze stali nierdzewnej 1.4301 | +150 °C |
| N5 – filtr podstawowy | 5 µm | – | – | sitko ze stali nierdzewnej 1.4301 | +150 °C |
| I1 – spiekany filtr wstępny | 1 µm | – | – | spiekana stal nierdzewna 1.4404 | +150 °C |
| M – dokładny filtr wstępny | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | mikrowłókna borokrzemianowe | +120 °C |
Dla nierdzewnych sitek i spiekanych wkładów producent klasy nie podaje. Temperatura do to granica wkładu; korpus wytrzymuje +150 °C.
Wszystkie filtry serii
Wiersz to rozmiar z przyłączem, kolumna to stopień filtracji. Kod prowadzi do karty produktu filtra.
| Filtry WFIT według rozmiaru i stopnia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | N25 | N5 | I1 | M |
| 005 (G 1/4") | WFITN25-005 | WFITN5-005 | WFITI1-005 | WFITM-005 |
| 007 (G 3/8") | WFITN25-007 | WFITN5-007 | WFITI1-007 | WFITM-007 |
| 010 (G 1/2") | WFITN25-010 | WFITN5-010 | WFITI1-010 | WFITM-010 |
| 018 (G 3/4") | WFITN25-018 | WFITN5-018 | WFITI1-018 | WFITM-018 |
| 030 (G 1") | WFITN25-030 | WFITN5-030 | WFITI1-030 | WFITM-030 |
| 047 (G 1 1/4") | WFITN25-047 | WFITN5-047 | WFITI1-047 | WFITM-047 |
| 070 (G 1 1/2") | WFITN25-070 | WFITN5-070 | WFITI1-070 | WFITM-070 |
| 094 (G 2") | WFITN25-094 | WFITN5-094 | WFITI1-094 | WFITM-094 |
| 150 (G 2") | WFITN25-150 | WFITN5-150 | WFITI1-150 | WFITM-150 |
| 175 (G 2 1/2") | WFITN25-175 | WFITN5-175 | WFITI1-175 | WFITM-175 |
| 200 (G 3") | WFITN25-200 | WFITN5-200 | WFITI1-200 | WFITM-200 |
| 240 (G 3") | WFITN25-240 | WFITN5-240 | WFITI1-240 | WFITM-240 |
#showmore#
Jak zestawić filtrację

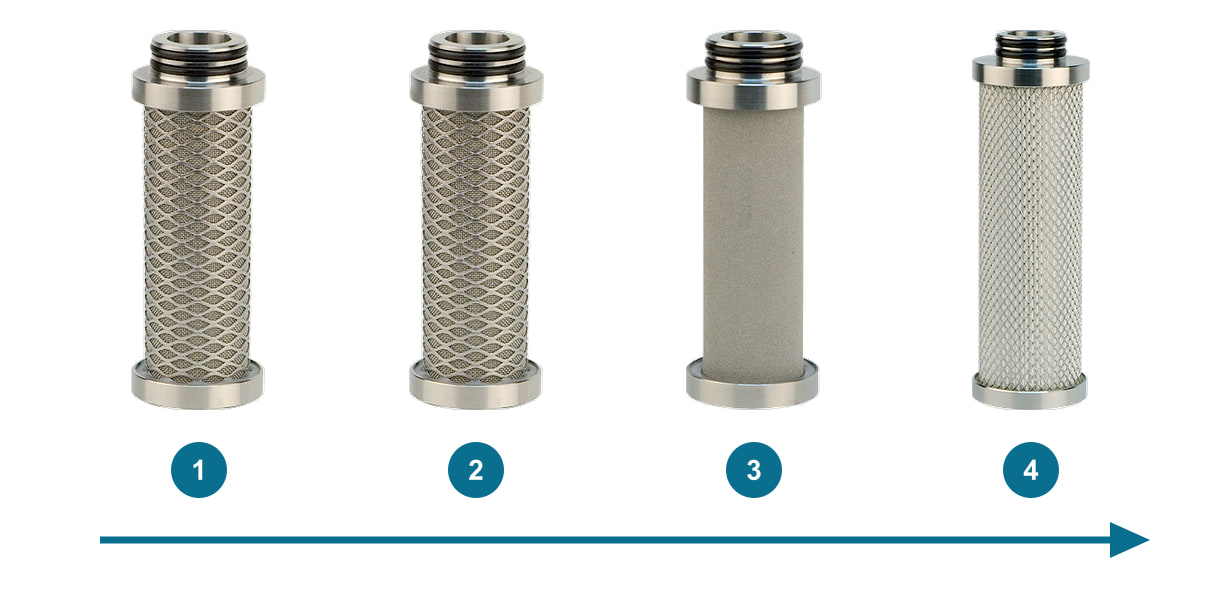

Stopnie ustawia się od zgrubnego do dokładnego w kierunku przepływu. Każdy stopień chroni dokładniejsze stopnie za sobą, więc ich wkłady wytrzymają dłużej.
Sitka i spiekany filtr wstępny zatrzymają zanieczyszczenia stałe, a dokładny filtr wstępny M także aerozol olejowy do 0,1 mg/m³.

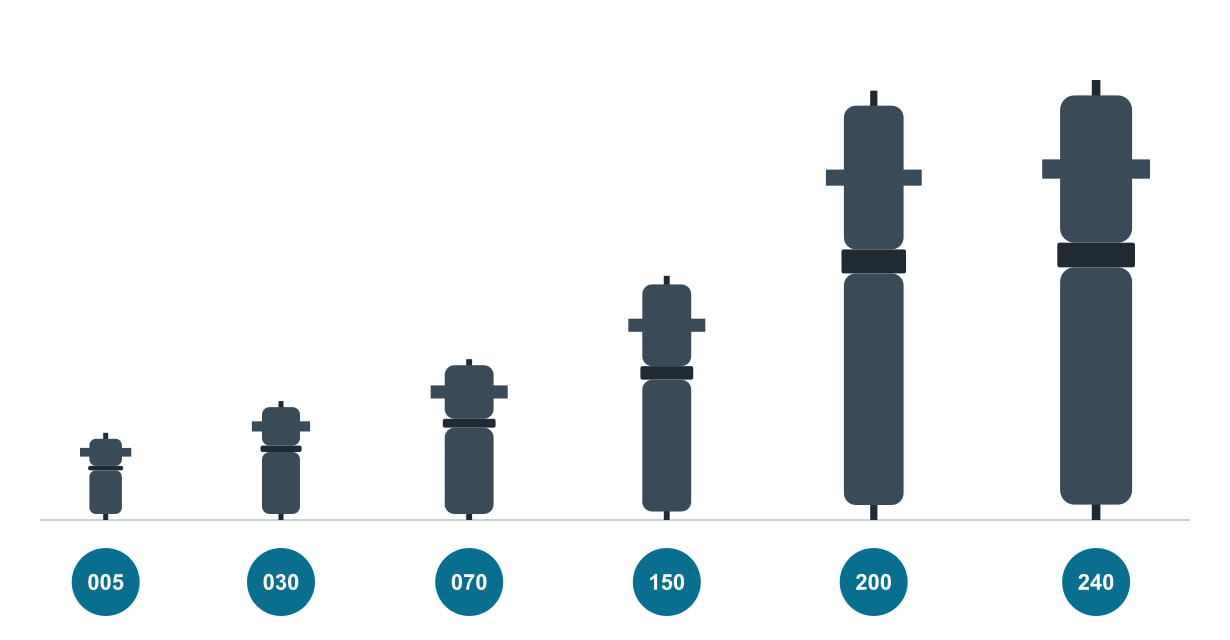

Rozmiary i wymiary
Rozmiar określa przyłącze, przepływ i wymiary korpusu. Wszystkie stopnie tego samego rozmiaru mają ten sam korpus, różni się tylko wkład. Każdy rozmiar ma jeden wkład serii PF o tym samym numerze rozmiaru.
Wysokość A wynosi od 204 do 1029 mm, masa od 1,9 do 16 kg.
| Rozmiary filtrów WFIT | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Rozmiar | Przyłącze | Ciśnienie | Nm³/h przy 7 bar | l/min przy 7 bar | A | B | C | Masa | Wkłady |
| 005 | G 1/4" | 14 bar | 75 | 1250 | 204 mm | 120 mm | 76,1 mm | 1,9 kg | 1 |
| 007 | G 3/8" | 14 bar | 105 | 1750 | 235 mm | 120 mm | 76,1 mm | 2,1 kg | 1 |
| 010 | G 1/2" | 14 bar | 150 | 2500 | 239 mm | 121 mm | 76,1 mm | 2,2 kg | 1 |
| 018 | G 3/4" | 14 bar | 225 | 3750 | 263 mm | 121 mm | 76,1 mm | 2,3 kg | 1 |
| 030 | G 1" | 14 bar | 315 | 5250 | 278 mm | 136 mm | 88,9 mm | 3,1 kg | 1 |
| 047 | G 1 1/4" | 14 bar | 420 | 7000 | 348 mm | 155 mm | 88,9 mm | 3,4 kg | 1 |
| 070 | G 1 1/2" | 14 bar | 600 | 10 000 | 376 mm | 180 mm | 114,3 mm | 4,6 kg | 1 |
| 094 | G 2" | 14 bar | 900 | 15 000 | 458 mm | 180 mm | 114,3 mm | 5,4 kg | 1 |
| 150 | G 2" | 14 bar | 1260 | 21 000 | 571 mm | 180 mm | 114,3 mm | 6,1 kg | 1 |
| 175 | G 2 1/2" | 14 bar | 1680 | 28 000 | 722 mm | 226 mm | 139,7 mm | 11,4 kg | 1 |
| 200 | G 3" | 14 bar | 2400 | 40 000 | 1004 mm | 224 mm | 139,7 mm | 12 kg | 1 |
| 240 | G 3" | 14 bar | 3600 | 60 000 | 1029 mm | 252 mm | 168,3 mm | 16 kg | 1 |

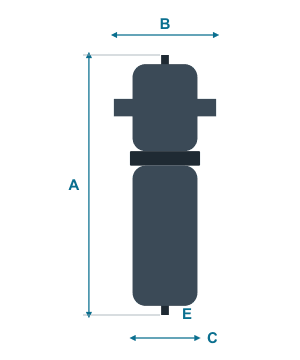

A wysokość, B szerokość z przyłączami, C średnica korpusu. Wymiary i masy według karty katalogowej producenta.
Przepływ przy innym ciśnieniu
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny: przy 14 bar 1,88, przy 4 bar 0,63.
| Przepływ filtrów WFIT w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1250 | 1725 | 2350 |
| 007 (G 3/8") | 1103 | 1750 | 2415 | 3290 |
| 010 (G 1/2") | 1575 | 2500 | 3450 | 4700 |
| 018 (G 3/4") | 2363 | 3750 | 5175 | 7050 |
| 030 (G 1") | 3308 | 5250 | 7245 | 9870 |
| 047 (G 1 1/4") | 4410 | 7000 | 9660 | 13 160 |
| 070 (G 1 1/2") | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Korpus i przyłącze
Korpus: spawana stal nierdzewna 1.4404, na życzenie 1.4301, uszczelnienie z FKM (na życzenie z EPDM lub silikonu). Wytrzymuje temperaturę od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Filtr jest dostarczany z wkładem, bez spustu kondensatu.
Akcesoria
Spust kondensatu
Do filtrów WFIT producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C, a na głowicę manometr różnicowy MDHI 50-K. Wylot kondensatu jest w dnie, gwint G 1/2".
Inne serie
Inne filtry procesowe: Filtry PF (14 bar, od DN100 10 bar), Filtry HPF (50 bar), Filtry WFIF (14 bar, DN100 10 bar).
Ventilek radzi
Spadek ciśnienia pokaże manometr. Manometr różnicowy MDHI 50-K na głowicy filtra pokaże, jak bardzo wkład jest zanieczyszczony. Wymiana co najmniej raz na 12 miesięcy obowiązuje i tak.
- Do jakiego ciśnienia są filtry WFIT?
- Do 14 bar. Korpus wytrzymuje od −20 do +150 °C, wkłady mają własną granicę temperatury.
- Jaka jest różnica w porównaniu z serią PF?
- WFIT ma spawany korpus i uszczelnienie z FKM, PF polerowany korpus i uszczelnienie z EPDM. Ciśnienie, gwinty i wkłady są takie same.
- Jak dobrać rozmiar?
- Według przepływu przy twoim ciśnieniu. Przepływy podano dla 7 bar; przy innym ciśnieniu pomnóż je przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88.
- Czy spust kondensatu jest częścią filtra?
- Nie, zamawia się go osobno. Nadaje się pływakowy spust AOK20SS do 20 bar.
- Jak często wymieniać wkłady?
- Co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
-
