Filtr podstawowy WFITN5-240 – 14 bar, G 3", 60 000 l/min nierdzewne sitko 5 mikronów · 14 bar
Kod: WFITN5-240
Produkty powiązane
Opis szczegółowy produktu

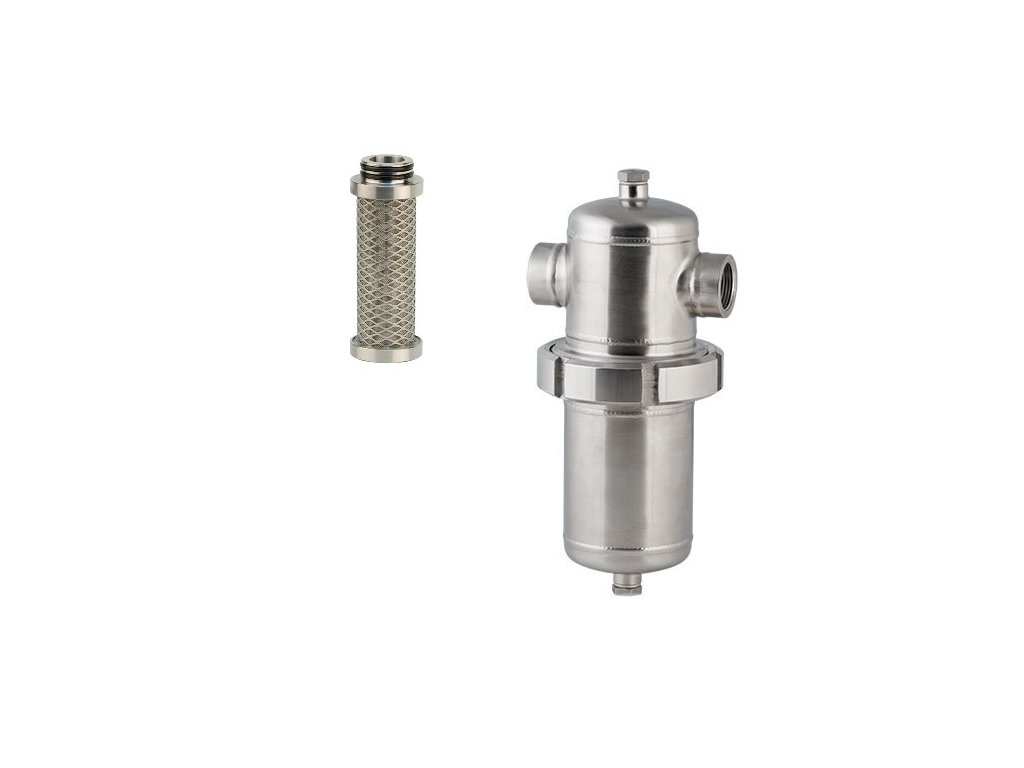

Procesowy filtr podstawowy z sitkiem WFITN5-240 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma przyłącze G 3" (wewnętrzny gwint rurowy), przepływ 60 000 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych WFIT i jest jednym z filtrów podstawowych WFITN5: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 60 000 l/min (3600 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFN5-240V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | spawana stal nierdzewna 1.4404 |
| Wysokość A | 1029 mm |
| Szerokość z przyłączami B | 252 mm |
| Średnica korpusu C | 168,3 mm |
| Masa | 16 kg |
| Wylot kondensatu E | gwint G 1/2" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Spawany korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z uszczelnieniem z FKM (na życzenie z EPDM lub silikonu) i wewnętrznymi gwintami rurowymi. Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 1029 mm, szerokość z przyłączami B 252 mm, średnica korpusu C 168,3 mm. Masa 16 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 37 800 | 60 000 | 82 800 | 112 800 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed spiekanym filtrem wstępnym WFITI1 lub dokładnym filtrem wstępnym WFITM.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry podstawowe WFITN5 z sitkiem do 14 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | 3" |
| Wymiary: | 1 029 × 252 × 168,3 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | PFN5-240V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 60 000 l/min |
