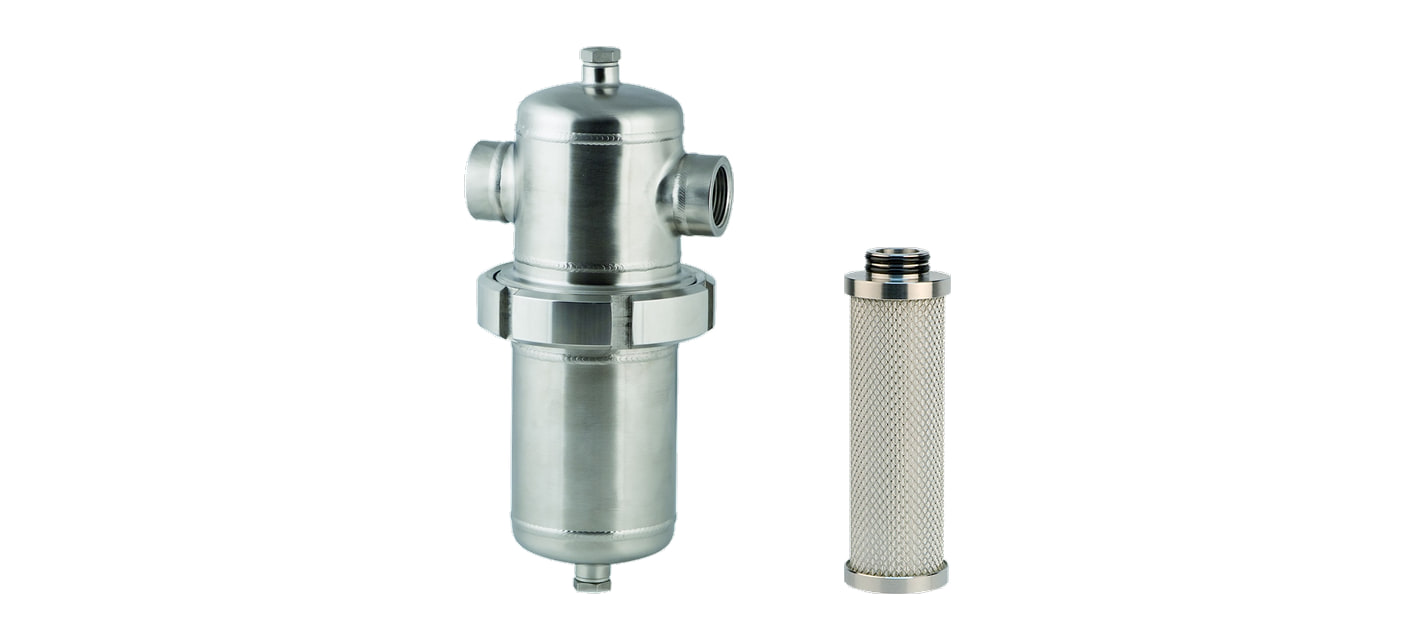

Dokładne nierdzewne filtry wstępne WFITM na cząstki i olej do 14 bar
Dokładny filtr wstępny WFITM zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy. Wkład jest plisowany z mikrowłókien borokrzemianowych, olej resztkowy wynosi poniżej 0,1 mg/m³ — klasa 2-x-2 według ISO 8573-1.
Filtr WFITM występuje w 12 rozmiarach (G 1/4" do 3") z przepływem od 1250 do 60 000 l/min przy 7 bar, ciśnienie robocze do 14 bar. Jest jednym ze stopni filtrów WFIT — korpus jest dla wszystkich stopni taki sam, różni się wkład.
Filtry WFITM według rozmiaru
Rozmiar określa przyłącze i przepływ. Każdy rozmiar ma własny wkład zapasowy serii PF.
| Filtry WFITM i wkłady zapasowe według rozmiaru | ||||||
|---|---|---|---|---|---|---|
| Filtr | Przyłącze | l/min przy 7 bar | Nm³/h przy 7 bar | Wysokość A × średnica C | Masa | Wkład zapasowy |
| WFITM-005 | G 1/4" | 1250 | 75 | 204 × 76,1 mm | 1,9 kg | PFM-005V |
| WFITM-007 | G 3/8" | 1750 | 105 | 235 × 76,1 mm | 2,1 kg | PFM-007V |
| WFITM-010 | G 1/2" | 2500 | 150 | 239 × 76,1 mm | 2,2 kg | PFM-010V |
| WFITM-018 | G 3/4" | 3750 | 225 | 263 × 76,1 mm | 2,3 kg | PFM-018V |
| WFITM-030 | G 1" | 5250 | 315 | 278 × 88,9 mm | 3,1 kg | PFM-030V |
| WFITM-047 | G 1 1/4" | 7000 | 420 | 348 × 88,9 mm | 3,4 kg | PFM-047V |
| WFITM-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFM-070V |
| WFITM-094 | G 2" | 15 000 | 900 | 458 × 114,3 mm | 5,4 kg | PFM-094V |
| WFITM-150 | G 2" | 21 000 | 1260 | 571 × 114,3 mm | 6,1 kg | PFM-150V |
| WFITM-175 | G 2 1/2" | 28 000 | 1680 | 722 × 139,7 mm | 11,4 kg | PFM-175V |
| WFITM-200 | G 3" | 40 000 | 2400 | 1004 × 139,7 mm | 12 kg | PFM-200V |
| WFITM-240 | G 3" | 60 000 | 3600 | 1029 × 168,3 mm | 16 kg | PFM-240V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masy według karty katalogowej producenta, pozostałe dane znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Dokładny filtr wstępny M sprawdzi się, gdy przeszkadza olej w powietrzu, a wystarcza klasa 2 dla cząstek i oleju. Wkład wytrzymuje +120 °C.
Przed mikrofiltrem zawsze montuje się dokładny filtr wstępny: zatrzyma większość cząstek i oleju, a wkład mikrofiltra wytrzyma dzięki temu dłużej.

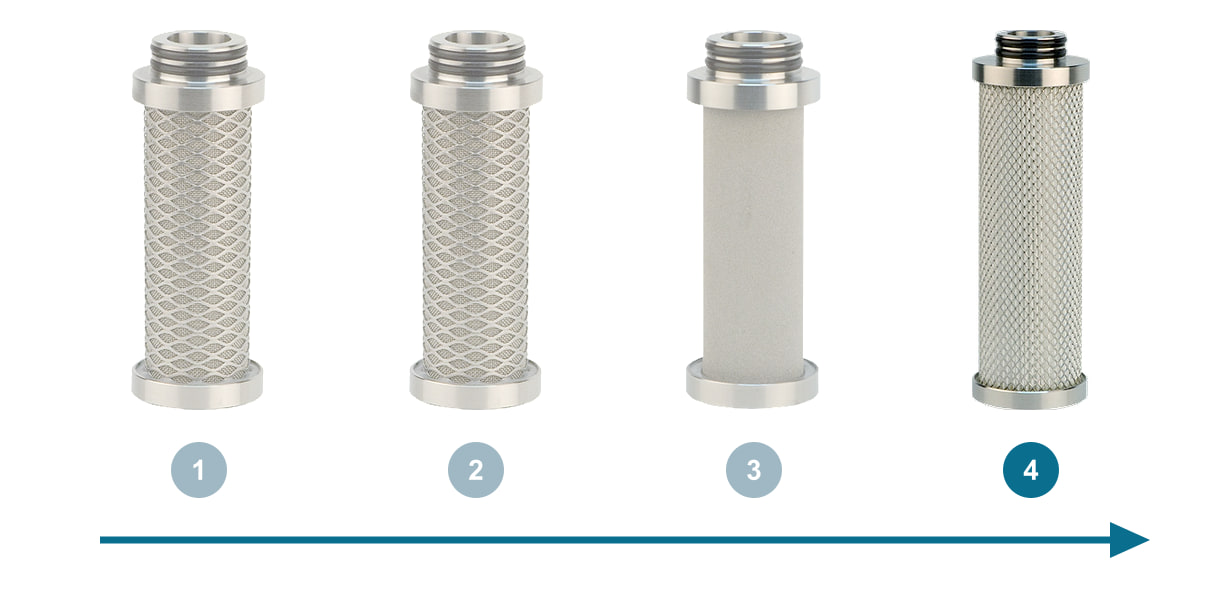

Gdzie go umieścić
Za spiekanym filtrem wstępnym WFITI1 lub filtrem podstawowym WFITN5; to najdokładniejszy stopień serii WFIT.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny, przy 14 bar 1,88.
| Przepływ filtrów WFITM w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1250 | 1725 | 2350 |
| 007 (G 3/8") | 1103 | 1750 | 2415 | 3290 |
| 010 (G 1/2") | 1575 | 2500 | 3450 | 4700 |
| 018 (G 3/4") | 2363 | 3750 | 5175 | 7050 |
| 030 (G 1") | 3308 | 5250 | 7245 | 9870 |
| 047 (G 1 1/4") | 4410 | 7000 | 9660 | 13 160 |
| 070 (G 1 1/2") | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Wkład, spust kondensatu i konserwacja
W korpusie montuje się wkład serii PF — na przykład PFM-010V do WFITM-010. Ten sam wkład pasuje też do PFM-010, HPFM-010, WFIFM-010. Temperatura robocza wkładu od +1,5 do +120 °C.
Filtr jest dostarczany z wkładem, bez spustu kondensatu. Do filtrów WFIT producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C, a na głowicę manometr różnicowy MDHI 50-K. Wylot kondensatu jest w dnie, gwint G 1/2".
Wkład wymieniaj co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Akcesoria do filtrów WFITM
Ten sam stopień w innych seriach
Stopień M jest też w filtrach PFM do 14 bar, filtrach HPFM do 50 bar, filtrach WFIFM do 14 bar. Wkłady są dla wszystkich serii takie same.
Ventilek radzi
Dokładny filtr wstępny chroni mikrofiltr. Wkład mikrofiltra za nim zajmie się już tylko tym, co najdrobniejsze. Przed nim samym powinien być grubszy stopień, aby nie zapchał się pyłem.
- Jaką czystość zapewni dokładny filtr wstępny WFITM?
- Cząstki do 0,1 µm i olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2 według ISO 8573-1.
- Dlaczego to filtr wstępny, a nie mikrofiltr?
- Montuje się go przed mikrofiltrem S i chroni jego wkład. Mikrofiltr to dopiero stopień S o dokładności 0,01 µm.
- Jaką temperaturę wytrzymuje?
- Wkład do +120 °C.
- Kiedy wymienić wkład?
- Co najmniej raz na 12 miesięcy.
