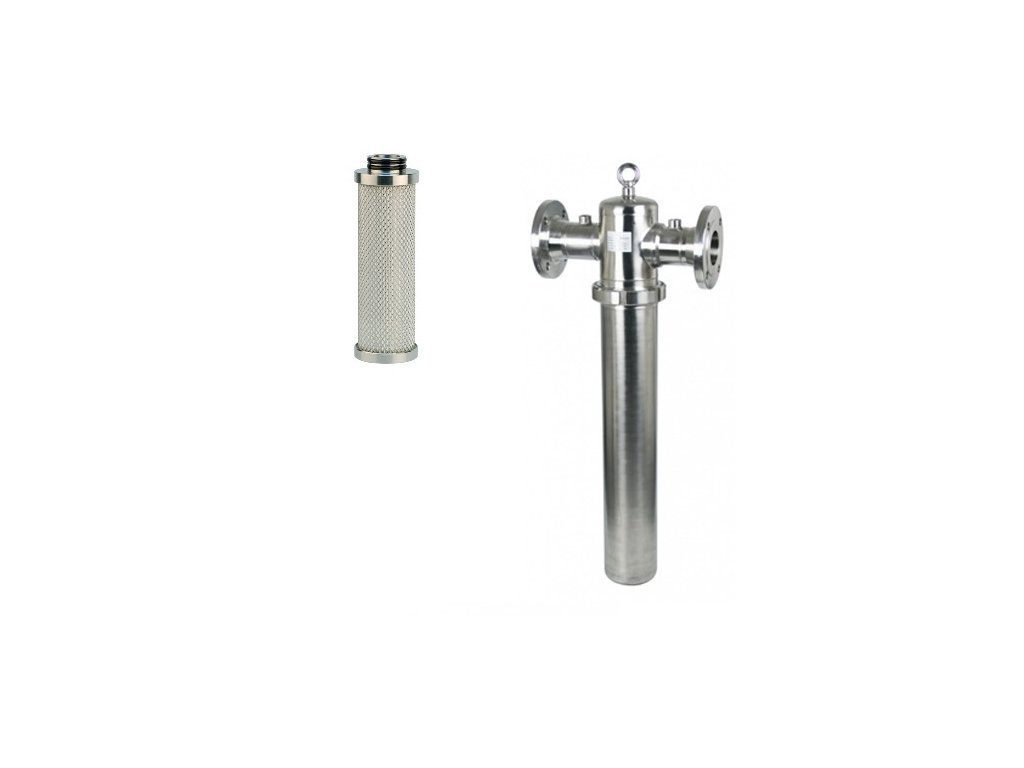

Dokładny filtr wstępny WFIFM-010 – 14 bar, DN15, 2500 l/min 0,1 mikrona · klasa 2-x-2 · 14 bar
Kod: WFIFM-010
Produkty powiązane
Opis szczegółowy produktu
Procesowy dokładny filtr wstępny WFIFM-010 zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy wynosi poniżej 0,1 mg/m³. Ma kołnierz DN15, przepływ 2500 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych WFIF i jest jednym z dokładnych filtrów wstępnych WFIFM: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | kołnierz DN15 |
| Przepływ przy 7 bar | 2500 l/min (150 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +120 °C |
| Dokładność filtracji | 0,1 µm |
| Klasa ISO 8573-1 | 2-x-2 |
| Olej resztkowy | < 0,1 mg/m³ |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFM-010V |
| Materiał wkładu | mikrowłókna borokrzemianowe |
| Wykonanie wkładu | plisowany |
| Korpus | spawana stal nierdzewna 1.4404 |
| Wysokość A | 230 mm |
| Długość z kołnierzami B | 195 mm |
| Średnica korpusu C | 76,1 mm |
| Masa | 3,5 kg |
| Wylot kondensatu E | gwint G 1/2" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Spawany korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z kołnierzami według EN 1092-1/11 PN16 (na życzenie ANSI B16.5 WN Class 150) i uszczelnieniem z FKM. Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 230 mm, długość z kołnierzami B 195 mm, średnica korpusu C 76,1 mm. Masa 3,5 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 1575 | 2500 | 3450 | 4700 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za spiekanym filtrem wstępnym WFIFI1 lub sitkiem; to najdokładniejszy stopień serii WFIF.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Dokładne nierdzewne filtry wstępne WFIFM na cząstki i olej do 14 bar |
|---|---|
| Wersja: | Filtr wstępny |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | kołnierz DN15 |
| Wymiary: | 230 × 195 × 76,1 mm |
| Filtracja: | 0,1 µm |
| Wkład filtra: | PFM-010V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +120 °C |
| Przepływ: | 2500 l/min |
| Pozostały olej: | <0,1 mg/m³ |
| Klasa jakości - oleje: | 2 |
| Klasa jakości - zanieczyszczenia stałe: | 2 |
