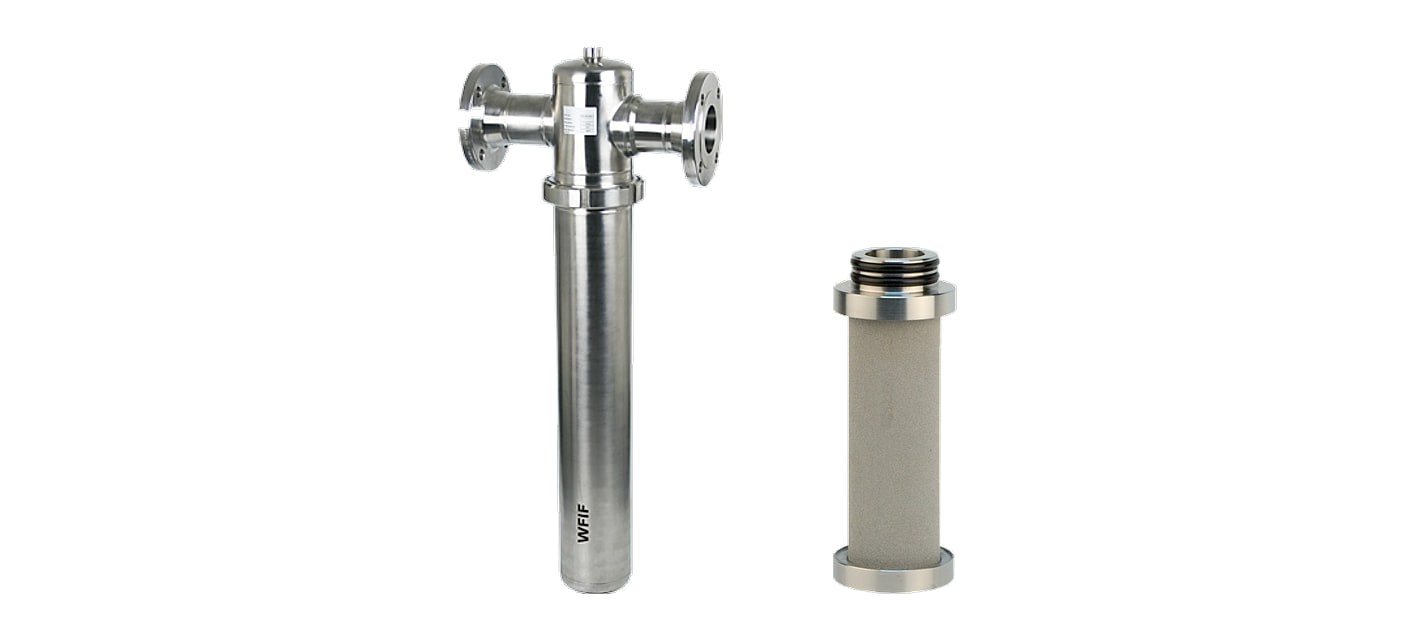

Spiekane nierdzewne filtry wstępne WFIFI1 do 14 bar
Spiekany filtr wstępny WFIFI1 ma wkład ze spiekanej stali nierdzewnej 1.4404 i zatrzymuje cząstki stałe większe niż 1 µm. Wkład jest w całości nierdzewny i wytrzymuje, tak samo jak korpus, do +150 °C.
Filtr WFIFI1 występuje w 11 rozmiarach (DN15 do DN100) z przepływem od 2500 do 84 000 l/min przy 7 bar, ciśnienie robocze do 14 bar, rozmiary od DN100 do 10 bar. Jest jednym ze stopni filtrów WFIF — korpus jest dla wszystkich stopni taki sam, różni się wkład.
Filtry WFIFI1 według rozmiaru
Rozmiar określa przyłącze i przepływ. Każdy rozmiar ma własny wkład zapasowy serii PF.
| Filtry WFIFI1 i wkłady zapasowe według rozmiaru | ||||||
|---|---|---|---|---|---|---|
| Filtr | Przyłącze | l/min przy 7 bar | Nm³/h przy 7 bar | Wysokość A × średnica C | Masa | Wkład zapasowy |
| WFIFI1-010 | kołnierz DN15 | 2500 | 150 | 230 × 76,1 mm | 3,5 kg | PFI1-010V |
| WFIFI1-018 | kołnierz DN20 | 3750 | 225 | 263 × 76,1 mm | 4,3 kg | PFI1-018V |
| WFIFI1-030 | kołnierz DN25 | 5250 | 315 | 279 × 88,9 mm | 5,7 kg | PFI1-030V |
| WFIFI1-047 | kołnierz DN32 | 7000 | 420 | 348 × 88,9 mm | 6,6 kg | PFI1-047V |
| WFIFI1-070 | kołnierz DN40 | 10 000 | 600 | 391 × 114,3 mm | 8 kg | PFI1-070V |
| WFIFI1-094 | kołnierz DN50 | 15 000 | 900 | 444 × 114,3 mm | 9,8 kg | PFI1-094V |
| WFIFI1-150 | kołnierz DN50 | 21 000 | 1260 | 571 × 114,3 mm | 11 kg | PFI1-150V |
| WFIFI1-175 | kołnierz DN65 | 28 000 | 1680 | 752 × 139,7 mm | 14,2 kg | PFI1-175V |
| WFIFI1-200 | kołnierz DN80 | 40 000 | 2400 | 978 × 139,7 mm | 21,2 kg | PFI1-200V |
| WFIFI1-240 | kołnierz DN80 | 60 000 | 3600 | 1041 × 168,3 mm | 22,9 kg | PFI1-240V |
| WFIFI1-450 | kołnierz DN100 | 84 000 | 5040 | 981 × 219,1 mm | 55 kg | 3× PFI1-175V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masy według karty katalogowej producenta, pozostałe dane znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Spiekany filtr wstępny sprawdzi się tam, gdzie powietrze jest cieplejsze: nierdzewny wkład wytrzymuje do +150 °C, wkłady z mikrowłókien tylko +120 °C. Oleju nie zatrzyma, klasy ISO 8573-1 producent dla niego nie podaje.

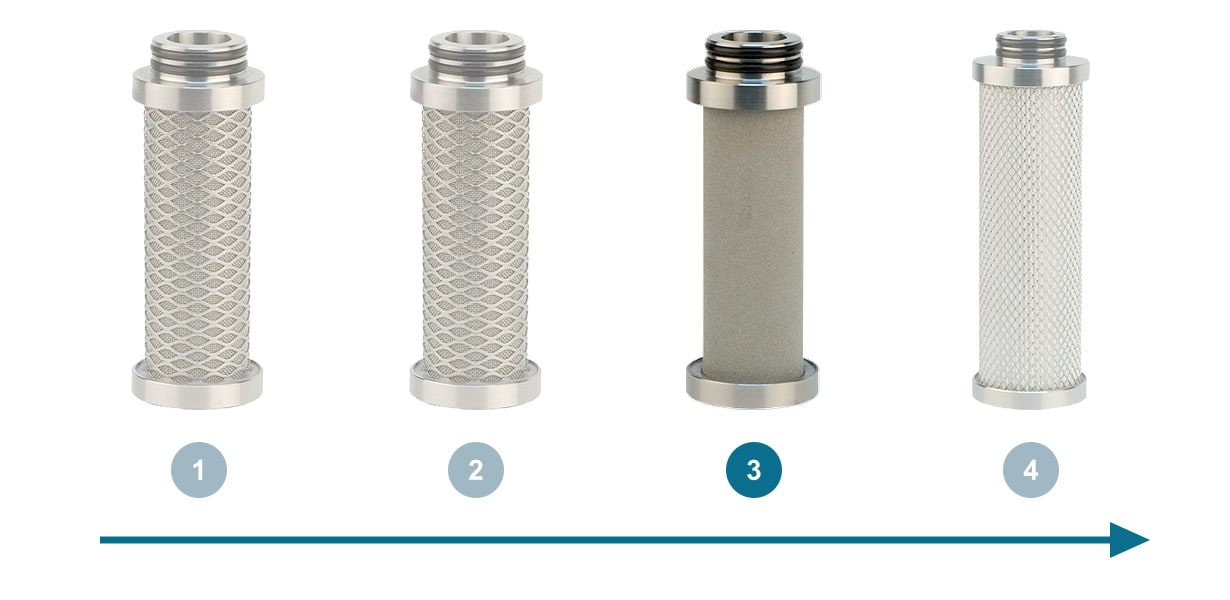

Gdzie go umieścić
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny, przy 14 bar 1,88.
| Przepływ filtrów WFIFI1 w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 010 (kołnierz DN15) | 1575 | 2500 | 3450 | 4700 |
| 018 (kołnierz DN20) | 2363 | 3750 | 5175 | 7050 |
| 030 (kołnierz DN25) | 3308 | 5250 | 7245 | 9870 |
| 047 (kołnierz DN32) | 4410 | 7000 | 9660 | 13 160 |
| 070 (kołnierz DN40) | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (kołnierz DN50) | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (kołnierz DN50) | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (kołnierz DN65) | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (kołnierz DN80) | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (kołnierz DN80) | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (kołnierz DN100) | 52 920 | 84 000 | 115 920 | – |
Wkład, spust kondensatu i konserwacja
W korpusie montuje się wkład serii PF — na przykład PFI1-010V do WFIFI1-010. Ten sam wkład pasuje też do PFI1-010, WFITI1-010. Filtry z kołnierzem od DN100 mają kilka wkładów — ich liczba jest w tabeli przy każdym rozmiarze. Temperatura robocza wkładu od +1,5 do +150 °C.
Filtr jest dostarczany z wkładem, bez spustu kondensatu. Do filtrów WFIF producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C, a na głowicę manometr różnicowy MDHI 50-K. Wylot kondensatu jest w dnie, gwint G 1/2", w rozmiarze DN100 G 1".
Wkład wymieniaj co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Akcesoria do filtrów WFIFI1
Ten sam stopień w innych seriach
Stopień I1 jest też w filtrach PFI1 do 14 bar, filtrach WFITI1 do 14 bar. Wkłady są dla wszystkich serii takie same.
Ventilek radzi
Stal nierdzewna do +150 °C. Spiekany wkład jest ze stali nierdzewnej 1.4404 i wytrzymuje tę samą temperaturę co korpus. Na aerozol olejowy za nim montuje się dokładny filtr wstępny M.
- Jaką dokładność ma filtr wstępny WFIFI1?
- Wkład zatrzymuje cząstki większe niż 1 µm. Klasy ISO 8573-1 producent dla niego nie podaje.
- Czy zatrzyma także olej?
- Nie. Na aerozol olejowy jest dokładny filtr wstępny M.
- Jaką temperaturę wytrzymuje?
- Wkład i korpus do +150 °C.
- Kiedy wymienić wkład?
- Co najmniej raz na 12 miesięcy.
