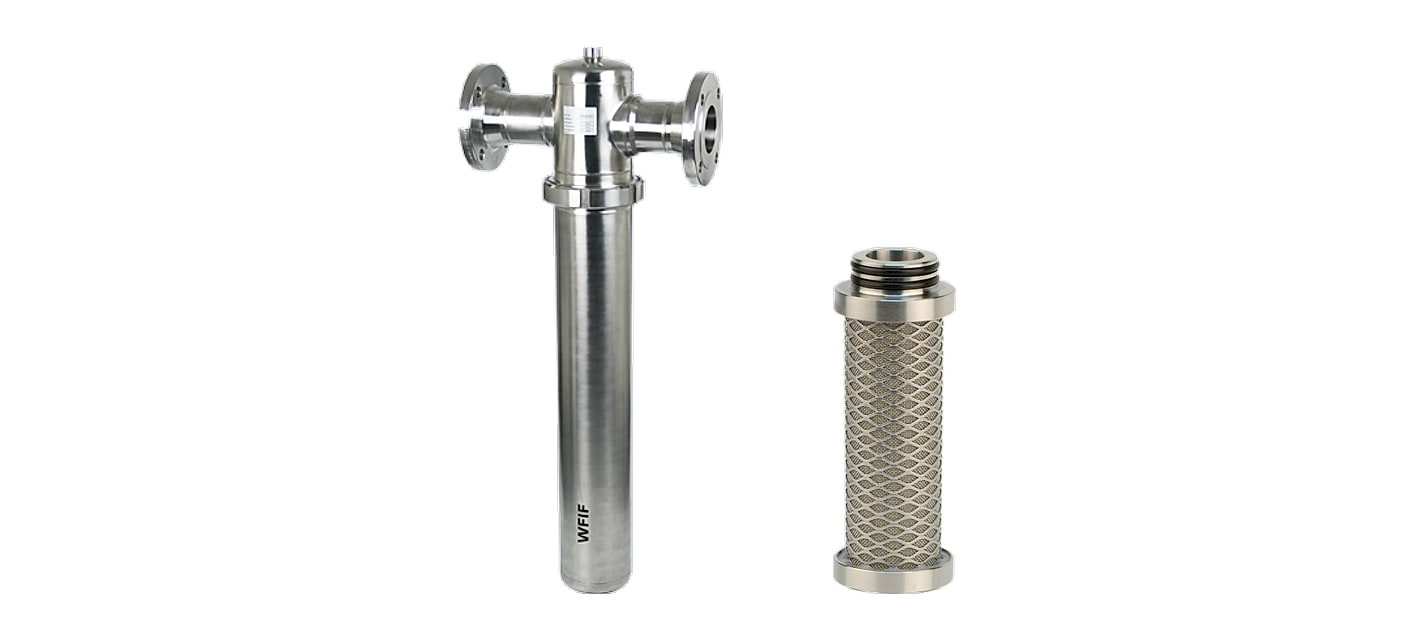

Nierdzewne filtry podstawowe WFIFN5 z sitkiem do 14 bar
Filtr podstawowy WFIFN5 ma nawijany wkład z sitka ze stali nierdzewnej 1.4301 i zatrzymuje cząstki stałe większe niż 5 µm.
Filtr WFIFN5 występuje w 11 rozmiarach (DN15 do DN100) z przepływem od 2500 do 84 000 l/min przy 7 bar, ciśnienie robocze do 14 bar, rozmiary od DN100 do 10 bar. Jest jednym ze stopni filtrów WFIF — korpus jest dla wszystkich stopni taki sam, różni się wkład.
Filtry WFIFN5 według rozmiaru
Rozmiar określa przyłącze i przepływ. Każdy rozmiar ma własny wkład zapasowy serii PF.
| Filtry WFIFN5 i wkłady zapasowe według rozmiaru | ||||||
|---|---|---|---|---|---|---|
| Filtr | Przyłącze | l/min przy 7 bar | Nm³/h przy 7 bar | Wysokość A × średnica C | Masa | Wkład zapasowy |
| WFIFN5-010 | kołnierz DN15 | 2500 | 150 | 230 × 76,1 mm | 3,5 kg | PFN5-010V |
| WFIFN5-018 | kołnierz DN20 | 3750 | 225 | 263 × 76,1 mm | 4,3 kg | PFN5-018V |
| WFIFN5-030 | kołnierz DN25 | 5250 | 315 | 279 × 88,9 mm | 5,7 kg | PFN5-030V |
| WFIFN5-047 | kołnierz DN32 | 7000 | 420 | 348 × 88,9 mm | 6,6 kg | PFN5-047V |
| WFIFN5-070 | kołnierz DN40 | 10 000 | 600 | 391 × 114,3 mm | 8 kg | PFN5-070V |
| WFIFN5-094 | kołnierz DN50 | 15 000 | 900 | 444 × 114,3 mm | 9,8 kg | PFN5-094V |
| WFIFN5-150 | kołnierz DN50 | 21 000 | 1260 | 571 × 114,3 mm | 11 kg | PFN5-150V |
| WFIFN5-175 | kołnierz DN65 | 28 000 | 1680 | 752 × 139,7 mm | 14,2 kg | PFN5-175V |
| WFIFN5-200 | kołnierz DN80 | 40 000 | 2400 | 978 × 139,7 mm | 21,2 kg | PFN5-200V |
| WFIFN5-240 | kołnierz DN80 | 60 000 | 3600 | 1041 × 168,3 mm | 22,9 kg | PFN5-240V |
| WFIFN5-450 | kołnierz DN100 | 84 000 | 5040 | 981 × 219,1 mm | 55 kg | 3× PFN5-175V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masy według karty katalogowej producenta, pozostałe dane znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Filtr podstawowy wystarczy tam, gdzie chodzi głównie o zanieczyszczenia stałe, a olej w powietrzu nie przeszkadza. Najczęściej służy jako filtr wstępny przed dokładniejszymi stopniami, które dzięki temu wytrzymają dłużej. Klasy ISO 8573-1 producent dla niego nie podaje.
Nierdzewne sitko wytrzymuje, tak samo jak korpus, do +150 °C.

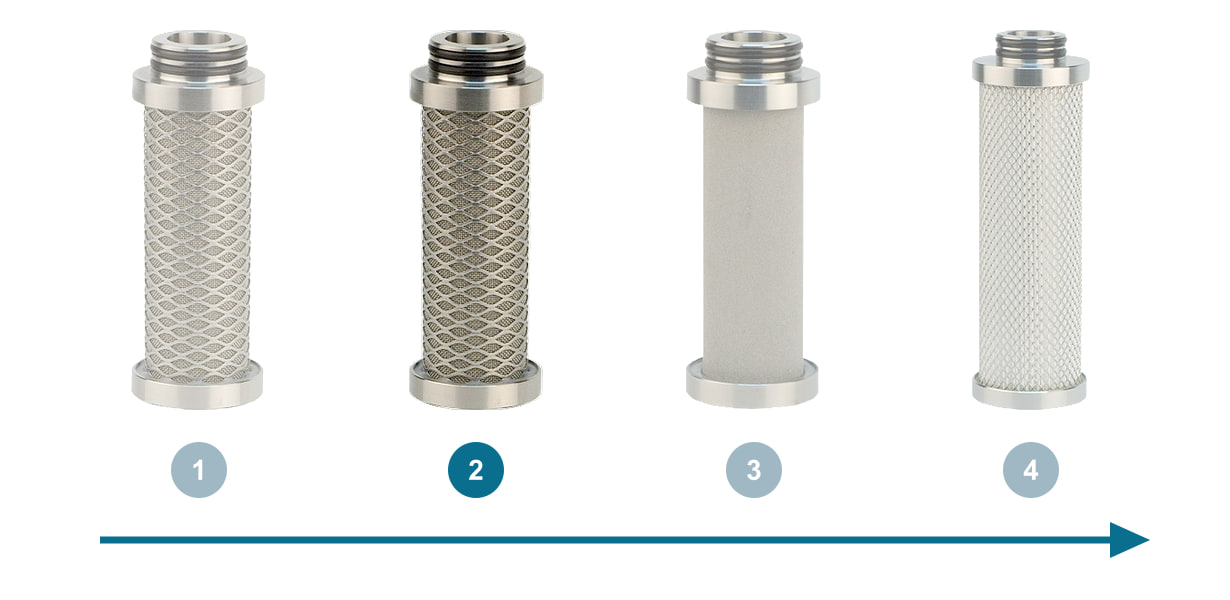

Gdzie go umieścić
Za filtrem zgrubnym WFIFN25 lub bezpośrednio na początku filtracji, przed spiekanym filtrem wstępnym WFIFI1 lub dokładnym filtrem wstępnym WFIFM.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny, przy 14 bar 1,88.
| Przepływ filtrów WFIFN5 w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 010 (kołnierz DN15) | 1575 | 2500 | 3450 | 4700 |
| 018 (kołnierz DN20) | 2363 | 3750 | 5175 | 7050 |
| 030 (kołnierz DN25) | 3308 | 5250 | 7245 | 9870 |
| 047 (kołnierz DN32) | 4410 | 7000 | 9660 | 13 160 |
| 070 (kołnierz DN40) | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (kołnierz DN50) | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (kołnierz DN50) | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (kołnierz DN65) | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (kołnierz DN80) | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (kołnierz DN80) | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (kołnierz DN100) | 52 920 | 84 000 | 115 920 | – |
Wkład, spust kondensatu i konserwacja

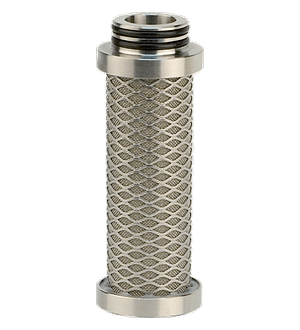

W korpusie montuje się wkład serii PF — na przykład PFN5-010V do WFIFN5-010. Ten sam wkład pasuje też do PFN5-010, WFITN5-010. Filtry z kołnierzem od DN100 mają kilka wkładów — ich liczba jest w tabeli przy każdym rozmiarze. Temperatura robocza wkładu od +1,5 do +150 °C.
Filtr jest dostarczany z wkładem, bez spustu kondensatu. Do filtrów WFIF producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C, a na głowicę manometr różnicowy MDHI 50-K. Wylot kondensatu jest w dnie, gwint G 1/2", w rozmiarze DN100 G 1".
Wkład wymieniaj co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Akcesoria do filtrów WFIFN5
Ten sam stopień w innych seriach
Stopień N5 jest też w filtrach PFN5 do 14 bar, filtrach WFITN5 do 14 bar. Wkłady są dla wszystkich serii takie same.
Ventilek radzi
Na zanieczyszczenia wystarczy sitko. Gdy powietrze nie musi być wolne od oleju, wystarczy nierdzewne sitko N5. Na aerozol olejowy dodaj dokładny filtr wstępny M.
- Jaką dokładność ma filtr podstawowy WFIFN5?
- Sitko zatrzymuje cząstki większe niż 5 µm. Klasy ISO 8573-1 producent dla niego nie podaje.
- Czy zatrzyma także olej?
- Nie. Na aerozol olejowy jest dokładny filtr wstępny M.
- Kiedy wymienić wkład?
- Co najmniej raz na 12 miesięcy.
