Filtr podstawowy WFIFN5-047 – 14 bar, DN32, 7000 l/min nierdzewne sitko 5 mikronów · 14 bar
Kod: WFIFN5-047
Produkty powiązane
Opis szczegółowy produktu
Procesowy filtr podstawowy z sitkiem WFIFN5-047 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma kołnierz DN32, przepływ 7000 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych WFIF i jest jednym z filtrów podstawowych WFIFN5: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | kołnierz DN32 |
| Przepływ przy 7 bar | 7000 l/min (420 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFN5-047V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | spawana stal nierdzewna 1.4404 |
| Wysokość A | 348 mm |
| Długość z kołnierzami B | 239 mm |
| Średnica korpusu C | 88,9 mm |
| Masa | 6,6 kg |
| Wylot kondensatu E | gwint G 1/2" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary

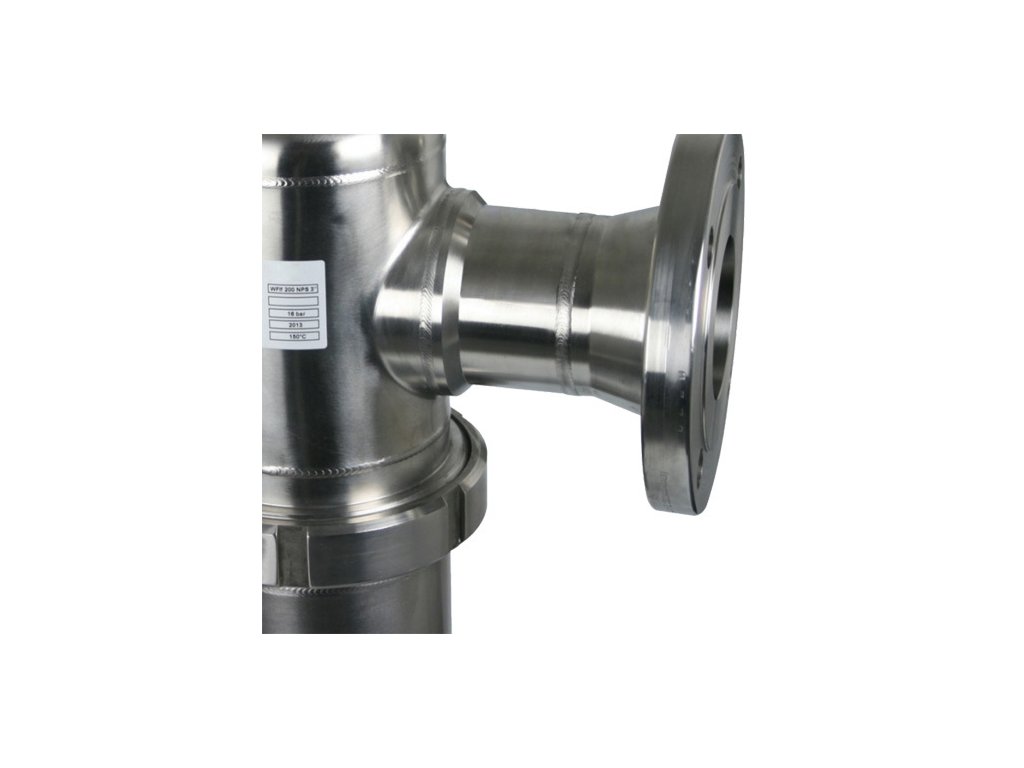

Spawany korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z kołnierzami według EN 1092-1/11 PN16 (na życzenie ANSI B16.5 WN Class 150) i uszczelnieniem z FKM. Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 348 mm, długość z kołnierzami B 239 mm, średnica korpusu C 88,9 mm. Masa 6,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 4410 | 7000 | 9660 | 13 160 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed spiekanym filtrem wstępnym WFIFI1 lub dokładnym filtrem wstępnym WFIFM.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry podstawowe WFIFN5 z sitkiem do 14 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | kołnierz DN32 |
| Wymiary: | 348 × 239 × 88,9 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | PFN5-047V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 7000 l/min |
