Filtr podstawowy WFIFN5-010 – 14 bar, DN15, 2500 l/min nierdzewne sitko 5 mikronów · 14 bar
Kod: WFIFN5-010
Produkty powiązane
Opis szczegółowy produktu

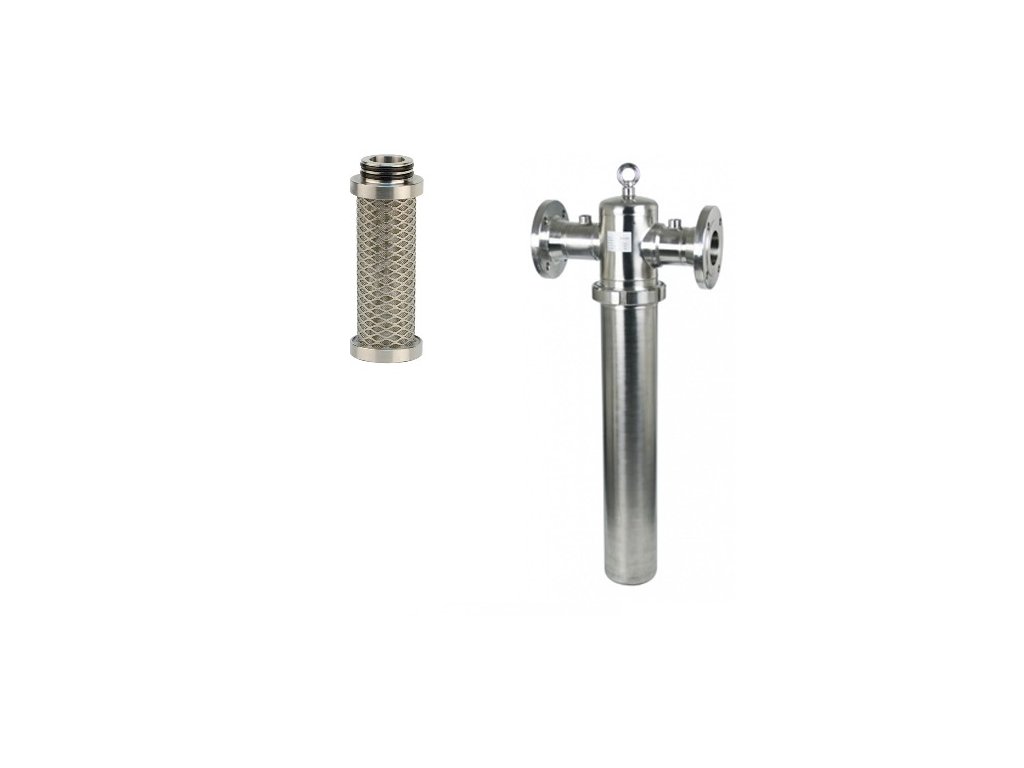

Procesowy filtr podstawowy z sitkiem WFIFN5-010 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma kołnierz DN15, przepływ 2500 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych WFIF i jest jednym z filtrów podstawowych WFIFN5: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | kołnierz DN15 |
| Przepływ przy 7 bar | 2500 l/min (150 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |

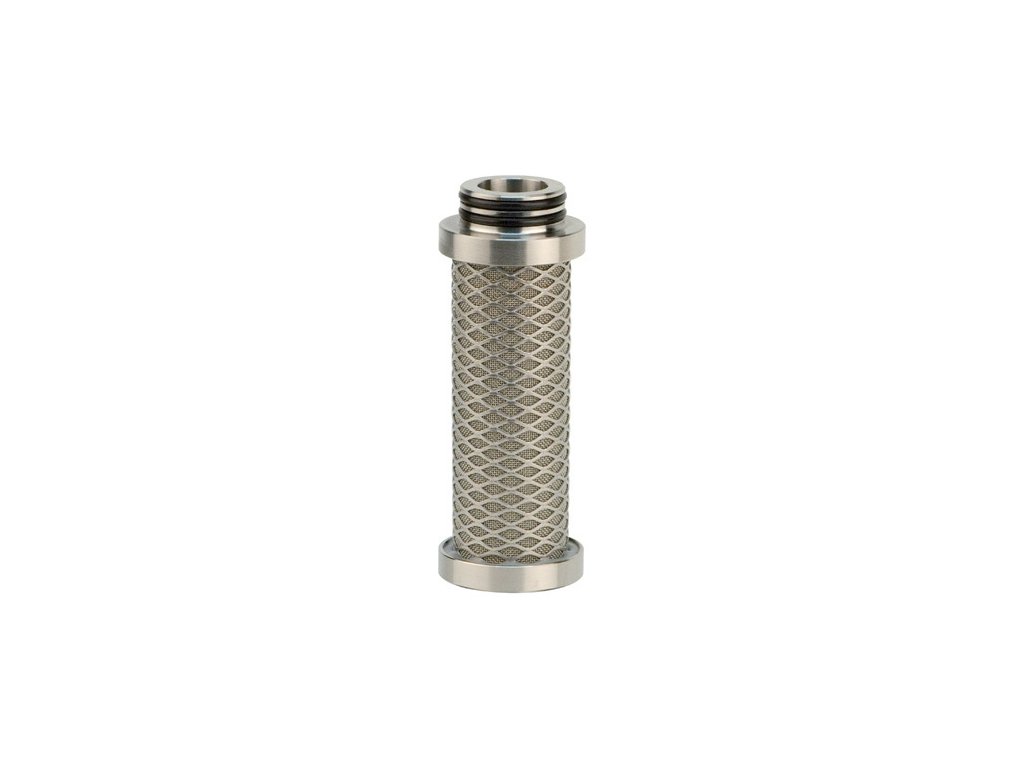

| Wkład | PFN5-010V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | spawana stal nierdzewna 1.4404 |
| Wysokość A | 230 mm |
| Długość z kołnierzami B | 195 mm |
| Średnica korpusu C | 76,1 mm |
| Masa | 3,5 kg |
| Wylot kondensatu E | gwint G 1/2" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Spawany korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z kołnierzami według EN 1092-1/11 PN16 (na życzenie ANSI B16.5 WN Class 150) i uszczelnieniem z FKM. Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 230 mm, długość z kołnierzami B 195 mm, średnica korpusu C 76,1 mm. Masa 3,5 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 1575 | 2500 | 3450 | 4700 |
Wkład i akcesoria
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed włóknistym filtrem wstępnym WFIFP, spiekanym filtrem wstępnym WFIFI1 lub dokładnym filtrem wstępnym WFIFM.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry podstawowe WFIFN5 z sitkiem do 14 bar |
|---|---|
| Ciśnienie: | 14 bar |
| Podłączenie strony: | DN15 |
| Wymiary: | 230 × 195 × 76,1 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | PFN5-010V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 2500 l/min |
| Rodzaj produktu: | Kompletny filtr |
| Stopień filtracji: | Filtr podstawowy 3–5 µm |
| Rodzaj przyłącza: | Kołnierz |
