Bardzo dokładne mikrofiltry Hankison NGF UF
Mikrofiltr UF to najdokładniejszy stopień koalescencyjny serii NGF. Zatrzymuje cząstki większe niż 0,01 µm, a olej do zawartości resztkowej poniżej 0,001 mg/m³ — dziesięć razy mniej niż mikrofiltr HF.

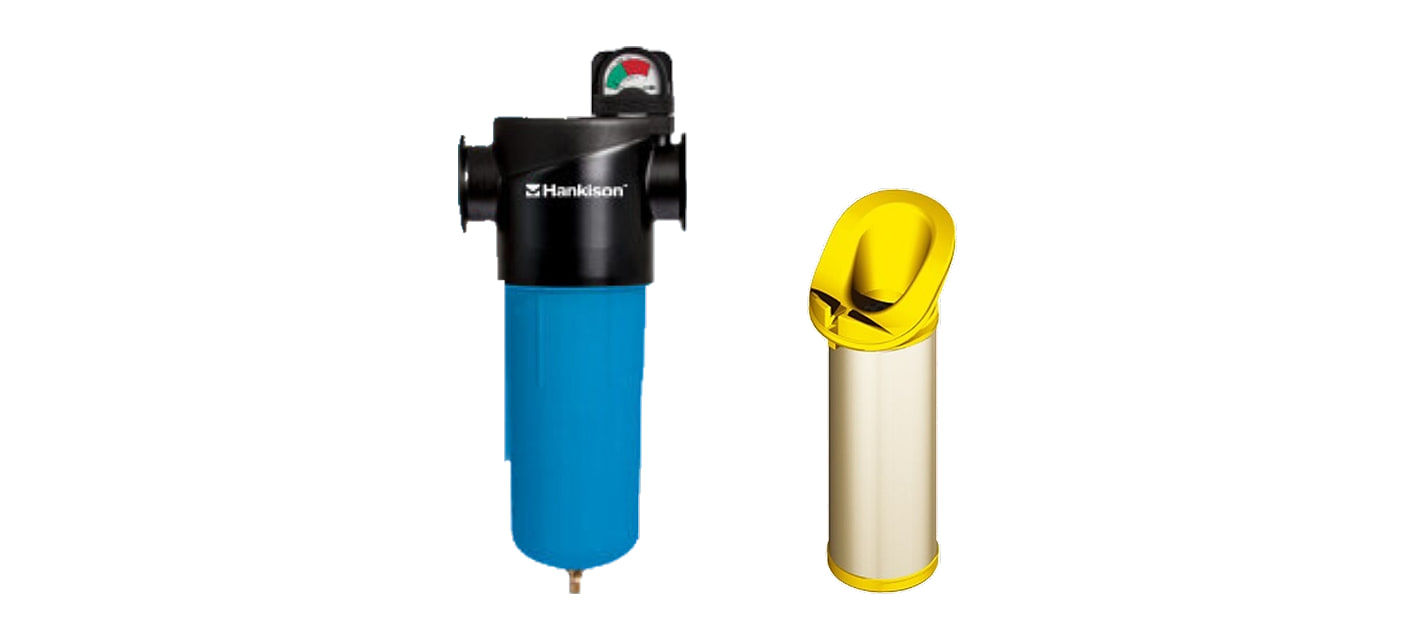

Filtr UF występuje w 14 rozmiarach od F02 do F17 z gwintem od G 1/4" do G 3" i przepływem od 566 do 42 483 l/min. Jest jednym z pięciu stopni filtrów Hankison NGF — korpus jest dla wszystkich stopni taki sam, różni się wkład z kolorową pokrywą (żółta).
Filtry UF według rozmiaru
Rozmiar określa gwint, przepływ i wkład. Do każdego rozmiaru należy własny wkład zapasowy.
| Filtry UF i wkłady zapasowe według rozmiaru | |||||
|---|---|---|---|---|---|
| Filtr | Gwint | l/min | Nm³/h | Ciśnienie do | Wkład zapasowy |
| F02-B-UF | G 1/4" | 566 | 34 | 16 bar | UF-02 |
| F03-B-UF | G 3/8" | 983 | 59 | 16 bar | UF-03 |
| F04-B-UF | G 1/2" | 1416 | 85 | 16 bar | UF-04 |
| F06-B-UF | G 3/4" | 2116 | 127 | 16 bar | UF-06 |
| F07-B-UF | G 3/4" | 2916 | 175 | 16 bar | UF-07 |
| F08-B-UF | G 1" | 4450 | 267 | 16 bar | UF-08 |
| F10-B-UF | G 1 1/2" | 7283 | 437 | 16 bar | UF-10 |
| F11-B-UF | G 1 1/2" | 10 200 | 612 | 16 bar | UF-11 |
| F12-B-UF | G 2" | 11 350 | 681 | 16 bar | UF-12 |
| F13-B-UF | G 2 1/2" | 16 083 | 965 | 11 bar | UF-13 |
| F14-B-UF | G 2 1/2" | 21 950 | 1317 | 11 bar | UF-14 |
| F15-B-UF | G 2 1/2" | 33 983 | 2039 | 11 bar | UF-15 |
| F16-B-UF | G 3" | 33 983 | 2039 | 11 bar | UF-16 |
| F17-B-UF | G 3" | 42 483 | 2549 | 11 bar | UF-17 |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masę znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Mikrofiltr UF jest do zastosowań, w których powietrze musi być praktycznie wolne od oleju: lakierowanie proszkowe, przedmuchiwanie form, przyrządy pneumatyczne, łożyska powietrzne, transport pneumatyczny i produkcja elektroniki. Sprawdzi się też jako filtr wstępny osuszacza membranowego.
Wytrzymuje tylko niewiele cieczy (najwyżej 0,1 g/m³), dlatego przed nim montuje się filtr przeciwpyłowy PF — przy wyższej wilgotności producent wyraźnie zaleca PF.
Gdzie go umieścić

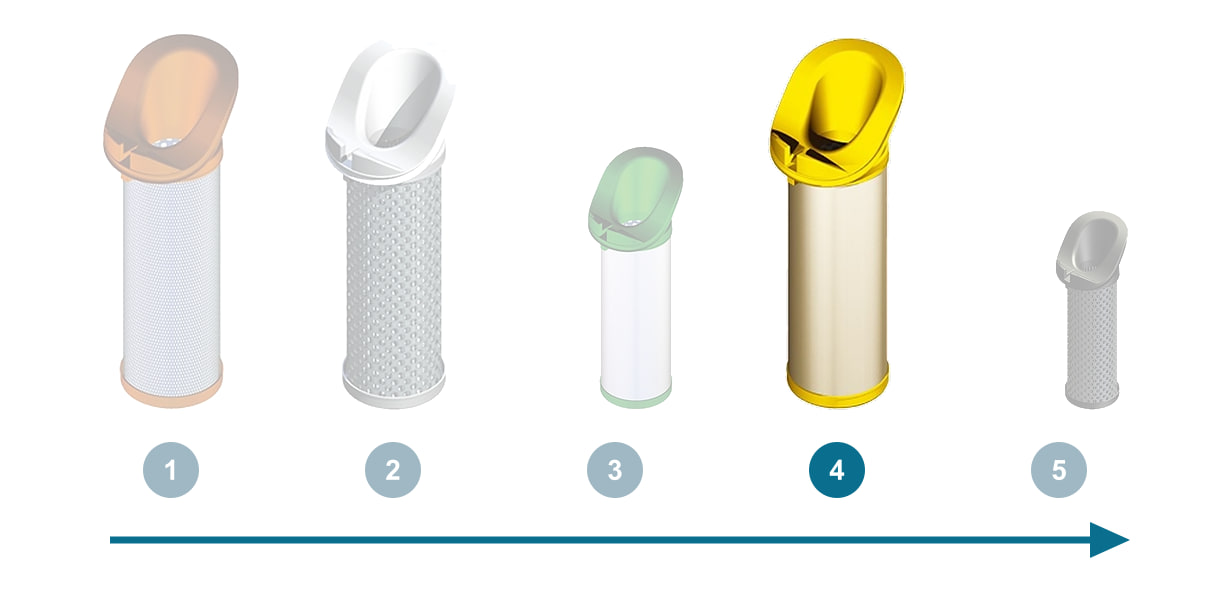

Za filtrem przeciwpyłowym PF i mikrofiltrem HF, przed węglem aktywnym CF.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmieniają się według współczynnika korekcyjnego: przy niższym ciśnieniu filtr przepuści mniej powietrza, przy wyższym więcej. Rozmiary od F13 do F17 pracują do 11 bar.
| Przepływ filtrów UF w l/min według ciśnienia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (gwint) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| F02 (G 1/4") | 356 | 498 | 566 | 781 | 933 | 1205 |
| F03 (G 3/8") | 619 | 865 | 983 | 1356 | 1621 | 2093 |
| F04 (G 1/2") | 892 | 1246 | 1416 | 1954 | 2336 | 3016 |
| F06 (G 3/4") | 1333 | 1862 | 2116 | 2920 | 3491 | 4507 |
| F07 (G 3/4") | 1837 | 2566 | 2916 | 4024 | 4811 | 6211 |
| F08 (G 1") | 2803 | 3916 | 4450 | 6140 | 7342 | 9478 |
| F10 (G 1 1/2") | 4588 | 6409 | 7283 | 10 050 | 12 016 | 15 512 |
| F11 (G 1 1/2") | 6426 | 8976 | 10 200 | 14 075 | 16 830 | 21 726 |
| F12 (G 2") | 7150 | 9988 | 11 350 | 15 662 | 18 727 | 24 175 |
| F13 (G 2 1/2") | 10 132 | 14 153 | 16 083 | 22 194 | – | – |
| F14 (G 2 1/2") | 13 828 | 19 316 | 21 950 | 30 290 | – | – |
| F15 (G 2 1/2") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F16 (G 3") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F17 (G 3") | 26 764 | 37 385 | 42 483 | 58 626 | – | – |
Rozmiary
Najmniejszy filtr F02 ma wysokość 205,5 mm, największy F17 1085,1 mm. Szerokość, wysokość, oś przyłącza i wolną przestrzeń pod filtrem do wymiany wkładu znajdziesz na karcie produktu każdego rozmiaru.
Wkład i konserwacja

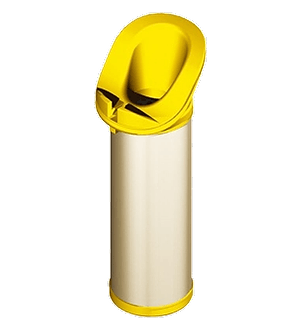

W korpusie montuje się jeden wkład, dla każdego rozmiaru inny — na przykład UF-06 do F06-B-UF. Kolorowa pokrywa wkładu określa stopień filtracji, więc przy wymianie nie da się wkładów pomylić.
Spadek ciśnienia nowego wkładu wynosi 60 mbar na sucho i 140 mbar na mokro.
Wkład wymieniaj po 3000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
Korpus
Korpus jest z ciśnieniowego odlewu aluminiowego, chromianowany i chroniony farbą proszkową. Wkład jest zawieszony w głowicy filtra, a powietrze wpływa do niego przez profilowaną pokrywę Venturi-Wave bez zawirowań; zbiornik ma od wewnątrz żebra, po których kondensat spływa w dół.
Wyposażenie
Filtr jest dostarczany z wkładem, wskaźnikiem spadku ciśnienia na głowicy i automatycznym spustem kondensatu, zależnie od rozmiaru:
| Wyposażenie według rozmiaru | ||
|---|---|---|
| Rozmiary | Wskaźnik zanieczyszczenia | Odprowadzanie kondensatu |
| F02 – F07 (SF, PF, HF, UF) | wskaźnik spadku ciśnienia na głowicy | automatyczny spust pływakowy |
| F08 – F12 (SF, PF, HF, UF) | manometr różnicowy na głowicy | automatyczny spust pływakowy |
| F13 – F17 (SF, PF, HF, UF) | manometr różnicowy na głowicy | elektroniczny spust sterowany poziomem |
| F02 – F17 (CF) | bez wskaźnika (węgiel aktywny wymienia się według czasu) | zawór ręczny (kurek kulowy) |
Ventilek radzi
Bardzo dokładny filtr potrzebuje filtra wstępnego. Mikrofiltr UF wytrzyma najwyżej 0,1 g cieczy na metr sześcienny powietrza. Filtr przeciwpyłowy PF przed nim zatrzyma ciecz i cząstki, a wkład UF wytrzyma dłużej.
- Jaką czystość zapewni mikrofiltr UF?
- Cząstki do 0,01 µm i olej resztkowy poniżej 0,001 mg/m³, klasa 1-x-1 według ISO 8573-1.
- Czym różni się od mikrofiltra HF?
- Ma tę samą dokładność 0,01 µm, ale dziesięć razy mniej oleju resztkowego: poniżej 0,001 mg/m³ wobec 0,01 mg/m³.
- Kiedy wymienić wkład?
- Po 3000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
