Montaż bezpośredni z zewnętrznym gwintem rurowym CKA-186
Kod: CKA-186Produkty powiązane
Rura poliuretanowa PUJ w kolorze czerwonym 12/8 mm, szczególnie odpowiednia do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rurki poliuretanowe PUJ w kolorze czerwonym 10/6,5 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon,...
Rurki poliuretanowe PUJ w kolorze czerwonym 4/2,5 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje...
Rura poliuretanowa PUJ w kolorze czarnym 16/11 mm, szczególnie odpowiednia do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rurki poliuretanowe PUJ w kolorze niebieskim 4/2,5 mm, odpowiednie zwłaszcza do linii obciążonych mechanicznie, o doskonałej elastyczności. Wysoka odporność na tlen, ozon,...
Rurki poliuretanowe PUJ w neutralnym przezroczystym wykonaniu 6/4 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na...
Rurki poliuretanowe PUJ w neutralnym przezroczystym wykonaniu 16/11 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na...
Rurka poliuretanowa PUJ w kolorze żółtym 12/8 mm, szczególnie odpowiednia do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rura poliuretanowa PUJ w kolorze zielonym 8/5,5 mm, odpowiednia zwłaszcza do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rura poliuretanowa PUJ w kolorze zielonym 6/4 mm, szczególnie odpowiednia do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rurki poliuretanowe PUJ w kolorze niebieskim 10/6,5 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon,...
Zielona rurka poliuretanowa PUJ 16/11 mm, szczególnie odpowiednia do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje i...
Rurki poliuretanowe PUJ w kolorze zielonym 4/2,5 mm, szczególnie odpowiednie do linii obciążonych mechanicznie, doskonała elastyczność. Wysoka odporność na tlen, ozon, wibracje...
Rurka poliuretanowa PUJ w kolorze żółtym 16/11 mm, odpowiednia zwłaszcza do linii obciążonych mechanicznie, o doskonałej elastyczności. Wysoka odporność na tlen, ozon, wibracje...
Rurki poliuretanowe PUJ w kolorze żółtym 8/5,5 mm, odpowiednie zwłaszcza do linii obciążonych mechanicznie, o doskonałej elastyczności. Wysoka odporność na tlen, ozon, wibracje...
Rurki poliuretanowe PUJ w kolorze niebieskim 12/8 mm, odpowiednie zwłaszcza do linii obciążonych mechanicznie, o doskonałej elastyczności. Wysoka odporność na tlen, ozon,...
Opis szczegółowy produktu

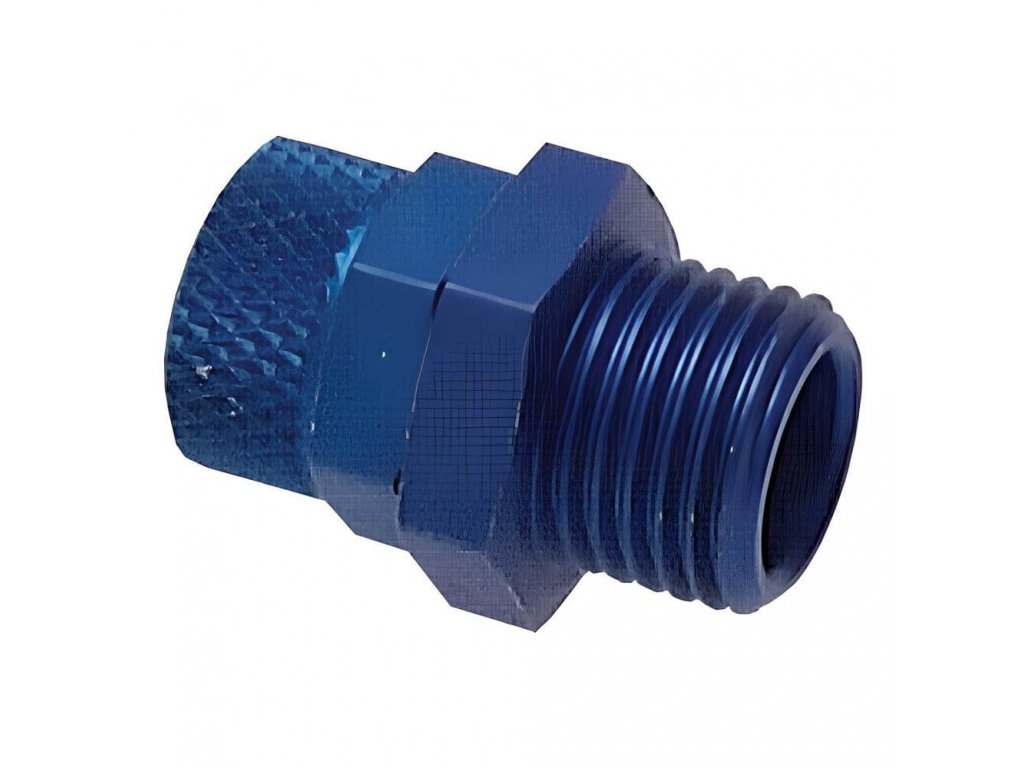

Złączka prosta z zewnętrznym gwintem rurowym CKA-186
- złączki zapewniające niezawodne mocowanie plastikowych rurek
- korpus wykonany z anodowanego na niebiesko (lub czarno) aluminium, część gwintowana dla rozmiaru M5 wykonana ze stali
- gwint rurowy lub metryczny, pierścienie uszczelniające z PVC
- przeznaczone do sprzęgieł o wyższych wymaganiach dotyczących naprężeń mechanicznych, stosowane w automatyce, technologii pomiarowej i kontrolnej
Parametry dodatkowe
| Kategoria: | Złączki proste z zewnętrznym gwintem rurowym wykonane z aluminium |
|---|---|
| Ciśnienie: | 10 barów |
| Wąż: | 6/4 mm |
| Materiał: | Aluminium |
| Medium: | Powietrze |
| Temperatura: | -10/+60°C |
| Uszczelki: | PVC |
| Gwint: | G 1/8" |
| System połączeń: | Z nakrętką osłonową |
| W magazynie: | Magazyn zewnętrzny |
Złączka prosta z nakrętką węża 6/4 mm i gwintem zewnętrznym G3/8" zapewnia niezawodne połączenie z wężami z tworzywa sztucznego o ciśnieniu do 15 barów. Szczególnie nadaje się...
Złącze proste z nakrętką węża 8/6 mm i gwintem zewnętrznym G3/8" zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 6/4 mm i gwintem zewnętrznym G1/4" zapewnia niezawodne połączenie z wężami z tworzywa sztucznego o ciśnieniu do 15 barów. Szczególnie nadaje się do...
Złącze proste z nakrętką węża 4/2,5 mm i metrycznym gwintem zewnętrznym M5 zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do...
Złącze proste z nakrętką węża 12/10 mm i gwintem zewnętrznym G1/2" zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 10/8 mm i gwintem zewnętrznym G3/8" zapewnia niezawodne połączenie z wężami z tworzywa sztucznego o ciśnieniu do 15 barów. Szczególnie nadaje się...
Złączka prosta z nakrętką węża 10/8 mm i gwintem zewnętrznym G1/2" zapewnia niezawodne podłączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 4/2,5 mm i metrycznym gwintem zewnętrznym M5 zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do...
Złączka prosta z nakrętką węża 10/8 mm i gwintem zewnętrznym G1/8" zapewnia niezawodne połączenie z wężami z tworzywa sztucznego o ciśnieniu do 15 barów. Szczególnie nadaje się...
Złączka prosta z nakrętką węża 10/8 mm i gwintem zewnętrznym G1/4" zapewnia niezawodne podłączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 8/6 mm i gwintem zewnętrznym G1/4" zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 12/10 mm i gwintem zewnętrznym G3/8" zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 5/3 mm i gwintem zewnętrznym G1/8" zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 6/4 mm i gwintem zewnętrznym G1/8" zapewnia niezawodne połączenie z wężami z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do zastosowań...
Złącze proste z nakrętką węża 6/4 mm i gwintem metrycznym zewnętrznym M6 zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do...
Złącze proste z nakrętką węża 6/4 mm i metrycznym gwintem zewnętrznym M5 zapewnia niezawodne połączenie węży z tworzywa sztucznego do 15 bar. Szczególnie nadaje się do...
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
KNOCKS FLUID Technik to niemiecki producent urządzeń do uzdatniania sprężonego powietrza. Firmę założył w 1970 roku Heinz Knocks jako jednoosobowe przedsiębiorstwo. Dziś kieruje nią fundacja pożytku publicznego, a w siedzibie w Selm około 200 osób opracowuje i produkuje reduktory ciśnienia, filtry i smarownice.
Znajdą Państwo u nas modułową serię FUTURA, którą można stosować także w strefach zagrożonych wybuchem, a także reduktory precyzyjne, sterowane zdalnie i sygnałem elektrycznym, złącza wtykowe ze stali nierdzewnej, złączki z króćcem, złączki z nakrętką, wibroizolatory pod kompresory, manometry cyfrowe, presostaty i zawory kulowe.
Od 1970 rokuCo od KNOCKS znajdą Państwo u nas
Jednostki uzdatniania FUTURA
Modułowe uzdatnianie powietrza do 16 bar. Filtry, reduktory, smarownice i zawory, które połączą Państwo w jednostkę w dowolnym składzie.
- 4 wielkości z gwintem G 1/4″ do 1″
- korpusy z poliamidu wzmocnionego włóknem szklanym
- wielkości 1, 2 i 4 także do stref ATEX
Reduktory ciśnienia FUTURA
Stałe ciśnienie dla narzędzi i maszyn. Obniżają ciśnienie z instalacji do ustawionej wartości, a nadmiar same odpowietrzają. Manometr jest w zestawie.
- zakresy od 0,1–1 do 0,5–16 bar
- wersja precyzyjna z dokładnością ±25 mbar
- przepływ do 14 200 l/min
Regulatory proporcjonalne DRPE
Ciśnienie ustawiane sygnałem elektrycznym. Przetwornik w regulatorze zamienia sygnał z układu sterowania na ciśnienie wyjściowe.
- sygnał 0–10 V lub 4–20 mA
- wyjście od 0–1 do 0–10 bar
- stopień ochrony IP65, złącze M12
Złącza wtykowe nierdzewne
Do przemysłu spożywczego i chemii. Korpus, pierścień i gwint ze stali nierdzewnej AISI 316, uszczelnienie z FKM.
- przewody od 4 do 16 mm
- ciśnienie od −1 do 15 bar
- gwinty M5, G i R do 1/2″
Złączki z króćcem na wąż
Proste połączenie miękkich węży. Złączki proste, T, Y, L i X z POM do instalacji niskociśnieniowych w automatyce.
- króćce od 3 do 25 mm
- POM odporny na benzynę, olej napędowy i oleje
- ciśnienie do 8 bar
Złączki z nakrętką
Pewne połączenie przewodu z tworzywa. Korpus i nakrętka z anodowanego aluminium: złączki proste z gwintem zewnętrznym i wewnętrznym oraz kątowe.
- przewody od 4,3/3 do 12/9 mm
- gwinty od M5 do G 1/2″
- ciśnienie do 10 bar
Wibroizolatory
Kompresor bez drgań w podłodze. Gumowy walec między dwiema stalowymi płytkami pochłania drgania maszyny.
- średnica 40, 50 i 75 mm
- gwinty M8, M10 i M12
- gwint zewnętrzny lub wewnętrzny, jedno- i dwustronne
Manometry cyfrowe
Dokładne ciśnienie na wyświetlaczu. Kompaktowe MAKP do panelu i MDG z przyłączem ze stali nierdzewnej.
- MDG od −1 do 2 000 bar
- dokładność MDG 0,5 %
- MAKP na baterię CR2032, IP65
Szukają Państwo do jednostki węża, szybkozłącza lub kolejnej złączki? Złączki i przyłącza do sprężonego powietrza są razem w jednej kategorii.
Wszystkie złączki i przyłączaReduktory KNOCKS obok siebie
| Typ, zastosowanie, nastawa i przyłącze | ||||
|---|---|---|---|---|
| Typ | Do czego | Nastawa ciśnienia | Ciśnienie wejściowe | Przyłącze |
| BLP | stałe ciśnienie tuż przy pistolecie przedmuchowym | stałe 2 do 8 bar | do 15 bar | G 1/4″ |
| FUTURA R | zwykła nastawa ciśnienia dla narzędzi i maszyn | 0,1–1 do 0,5–16 bar | do 16 bar | G 1/4″ do 1″ |
| FUTURA RP | urządzenia pomiarowe i testowe, dokładność ±25 mbar | 0,1–1 do 0,5–16 bar | do 16 bar | G 1/4″ do 1/2″ |
| FDR | najdokładniejsza nastawa i stabilność ciśnienia | 0,05–2 do 0,05–10 bar | do 16 bar | G 1/4″ i 1/2″ |
| DRI z DRF | duży przepływ, ciśnienie sterowane zdalnie reduktorem pilotowym | według reduktora sterującego DRF | do 25 bar | G 1/2″ do 2″ |
| DRPE | ciśnienie sterowane sygnałem 0–10 V lub 4–20 mA | 0–1 do 0–10 bar | do 13 bar zależnie od zakresu | G 1/4″ |
Reduktory FDR i DRF wymagają powietrza przefiltrowanego do 5 µm i bez oleju.
Jak zestawić jednostkę FUTURA
1. Wybrać wielkość
Wielkość określa gwint, przepływ i części, które pasują do elementu. Seria ma wielkości 0, 1, 2 i 4 z gwintem G 1/4″ do 1″. W jedną jednostkę połączą Państwo tylko elementy tej samej wielkości.
2. Ułożyć elementy
W kierunku przepływu powietrza najpierw filtr, za nim reduktor, a na końcu smarownica. Przed nimi można umieścić zawór odcinający i zawór łagodnego startu.
3. Połączyć i zamocować
Elementy łączy się zestawem łączącym z dwiema ramkami i pierścieniem uszczelniającym. Do ściany jednostkę mocuje zestaw łączący z konsolą, pojedynczy element kątownik.
4. Konserwować
Zapchany wkład filtra należy wymienić, a olej w smarownicy uzupełniać, gdy opadnie do dolnego znaku. Plastikowe zbiorniki czyścić tylko wilgotną ściereczką, rozpuszczalniki je uszkodzą.
Najczęstsze pytania
- Czy FUTURA można stosować w strefach zagrożonych wybuchem?
- Tak, wielkości 1, 2 i 4. Zgodnie z deklaracją do dyrektywy 2014/34/UE nadają się do stref 1 i 2 z gazami wybuchowymi oraz stref 21 i 22 z pyłem palnym, klasa temperaturowa T4. Nie nadaje się tam wielkość 0, zawory sterowane elektrycznie i jednostki łagodnego startu, rozdzielacze z presostatem ani wskaźniki zanieczyszczenia. Medium może być tylko suche sprężone powietrze lub gaz obojętny.
- Jednostka dwuczęściowa czy trzyczęściowa?
- Dwuczęściowa ma reduktor z filtrem w jednym korpusie i obok smarownicę, oszczędza więc miejsce i jedno połączenie. Trzyczęściowa składa filtr, reduktor i smarownicę z trzech osobnych modułów. Obie filtrują do 5 µm, a manometr jest w zestawie.
- Kiedy potrzebny jest reduktor precyzyjny?
- Gdy ciśnienie musi pozostać stałe także przy wahaniach na wejściu, na przykład w urządzeniach pomiarowych i testowych. Reduktory precyzyjne FUTURA utrzymują ciśnienie z dokładnością ±25 mbar, reduktory FDR nastawią Państwo już od 0,05 bar.
- Do czego służy reduktor BLP?
- Mały reduktor z gwintem G 1/4″ wkręca się bezpośrednio w zasilanie pistoletu przedmuchowego i utrzymuje stałe ciśnienie wyjściowe 2 do 8 bar zależnie od typu. Pistolet nie dmucha wtedy pełnym ciśnieniem instalacji i zużywa mniej powietrza.
- Jaki wibroizolator wybrać pod kompresor?
- Według stopy maszyny. Jeśli stopa ma gładki otwór, potrzebny jest wibroizolator z gwintem zewnętrznym, jeśli wystaje z niej śruba, z gwintem wewnętrznym. Średnica powinna być co najmniej taka jak stopa: 40 mm pod mniejsze kompresory, 50 mm pod zwykłe stacjonarne i 75 mm pod ciężkie tłokowe. Zawsze cały komplet, przy kompresorze ze zbiornikiem zwykle cztery sztuki.
- Gdzie sprawdzą się nierdzewne złącza wtykowe?
- W przemyśle spożywczym, chemicznym i farmaceutycznym oraz wszędzie tam, gdzie jest agresywne środowisko lub wysokie wymagania higieniczne. Korpus, pierścień i gwint są ze stali nierdzewnej AISI 316, uszczelnienie z FKM, a złącza wytrzymują ciśnienie od −1 do 15 bar.
KNOCKS FLUID-Technik GmbH ma siedzibę w Selm w Niemczech i posiada certyfikaty ISO 9001 i ISO 14001. Deklarację do dyrektywy 2014/34/UE dla serii FUTURA prześlemy Państwu na życzenie.
