Proporcjonalny regulator ciśnienia 1/4", 0-1 bar, 4-20 mA
Kod: DRPE14-1A
Produkty powiązane
Opis szczegółowy produktu

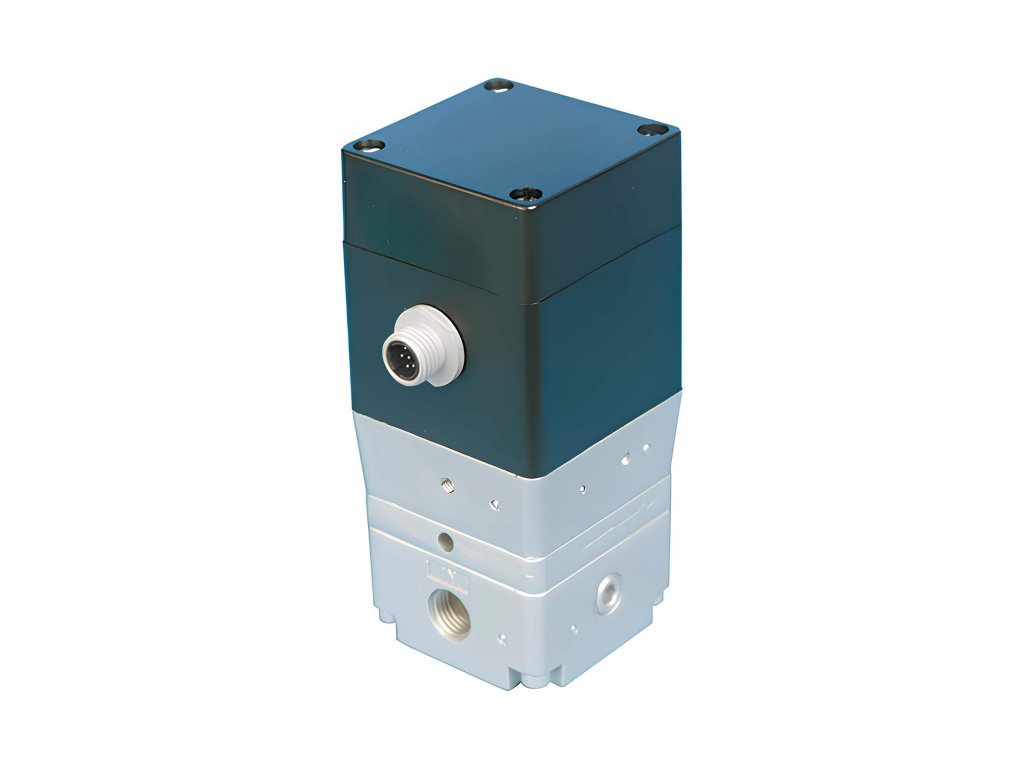

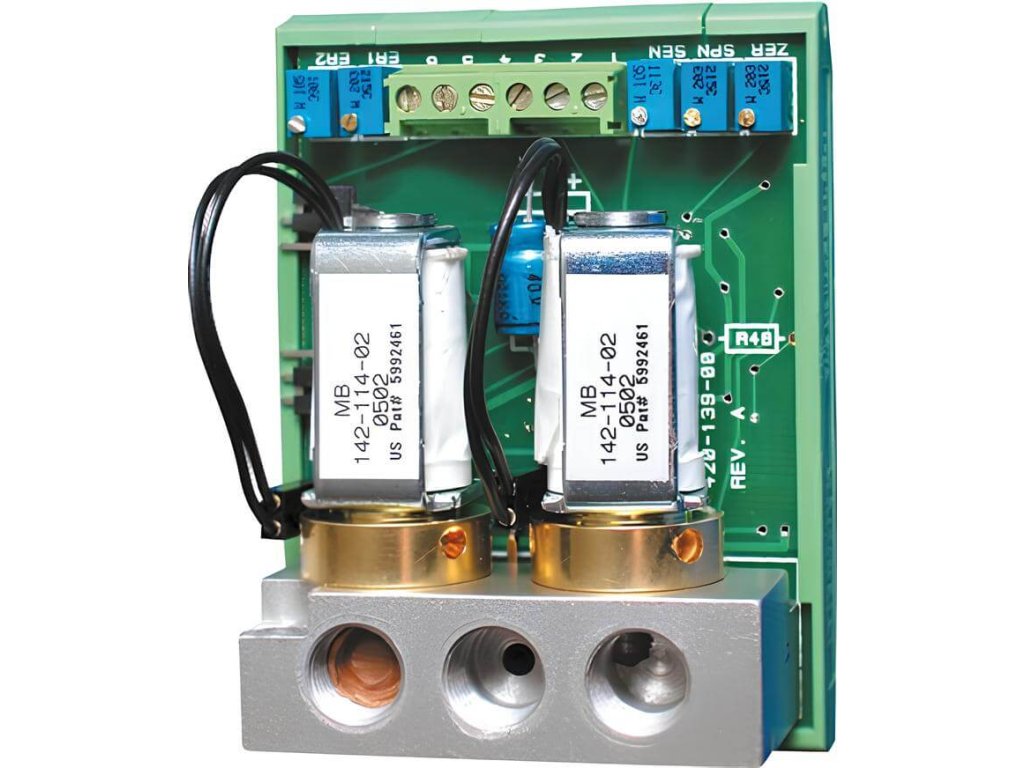

Proporcjonalny regulator DRPE14-1A ustawia ciśnienie sprężonego powietrza od 0 do 1 bar według sygnału elektrycznego 4–20 mA: 4 mA oznacza 0 bar, 20 mA górną granicę 1 bar. Ciśnienie można więc zmieniać z systemu sterowania, w trakcie pracy i zdalnie. Czujnik ciśnienia na wylocie stale kontroluje i koryguje ciśnienie.
Ten sam regulator do sygnału 0–10 V: DRPE14-1I. Wszystkie zakresy i kable znajdą Państwo w kategorii proporcjonalne regulatory ciśnienia DRPE.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Kod | DRPE14-1A |
| Seria | DRPE |
| Sygnał sterujący | 4–20 mA |
| Sygnał wyjściowy | 0–10 V |
| Zakres regulacji | 0–1 bar |
| Ciśnienie wlotowe | co najmniej ustawiane ciśnienie, najwyżej 2,1 bar |
| Przepływ | 425 l/min |
| Odpowietrzanie | 198 l/min |
| Liniowość | ± 0,2 % pełnego zakresu |
| Powtarzalność | ± 0,2 % pełnego zakresu |
| Histereza | 1 % pełnego zakresu |
| Dokładność | ± 0,5 % pełnego zakresu |
| Zasilanie | 15–24 V DC, pobór najwyżej 325 mA |

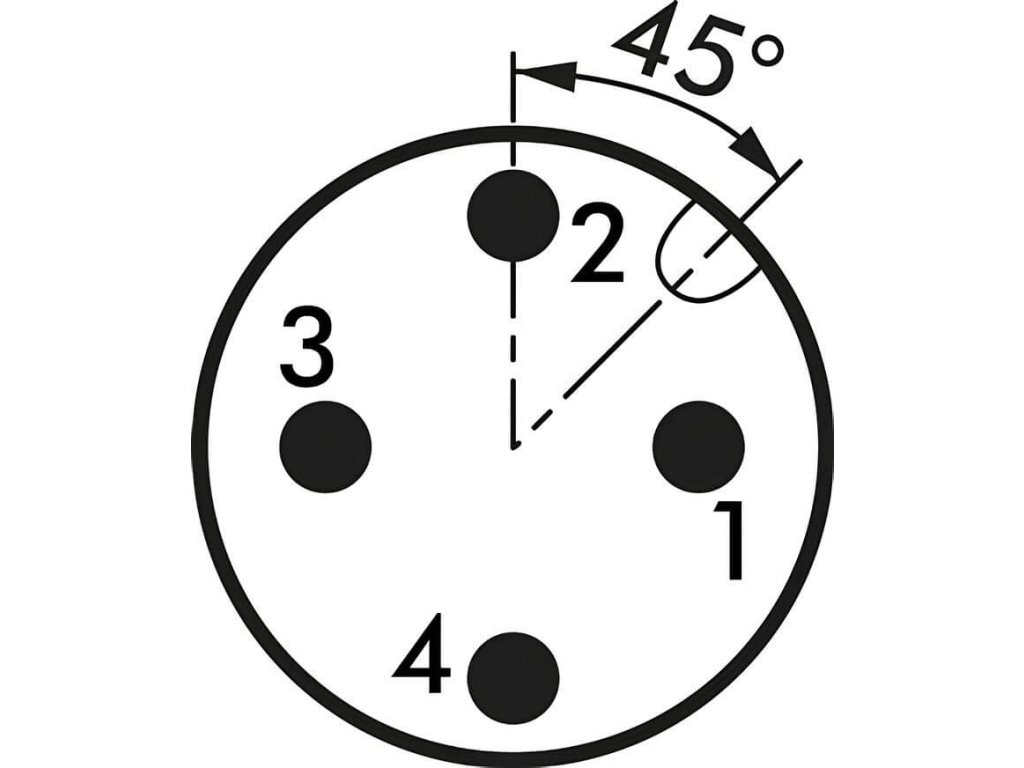

| Podłączenie elektryczne | złącze M12, kodowanie A, 4 piny |
| Stopień ochrony | IP 65 |
| Przyłącze | G 1/4" |
| Przyłącze manometru | G 1/8" (manometr nie wchodzi w zakres dostawy) |
| Temperatura pracy | od −10 do +60 °C |
| Medium | dokładnie filtrowane sprężone powietrze (3 µm) bez oleju, gazy obojętne |
| Materiał | aluminium, mosiądz i tworzywo sztuczne, uszczelnienia: NBR |
| Wymiary (szer. × gł. × wys.) | 57 × 57 × 127 mm |
| Masa | 0,8 kg |
| W zestawie | kątownik mocujący |
Wymiary i charakterystyka
Ciśnienie wylotowe rośnie równomiernie wraz z sygnałem: w DRPE14-1A 12 mA odpowiada ciśnieniu 0,5 bar, a 20 mA ciśnieniu 1 bar.
Podłączenie elektryczne i montaż
- zasilanie 15–24 V prądu stałego, pobór najwyżej 325 mA
- 4-pinowe złącze M12 (kodowanie A) z boku regulatora
- sygnał sterujący 0–10 V (kody kończące się na I) lub 4–20 mA (kody kończące się na A)
- sygnał wyjściowy 0–10 V do kontroli rzeczywistego ciśnienia
- stopień ochrony IP 65
- kabel przyłączeniowy 5 m ze złączem M12 zamawia się osobno – ze złączem prostym DRSE-C5 lub kątowym DRSE-CW5
- przed regulatorem zamontować dokładny filtr sprężonego powietrza – powietrze musi być dokładnie filtrowane (3 µm) i bez oleju
- kątownik mocujący jest w zestawie – regulator można przymocować do rurociągu, na ścianie lub w szafie sterowniczej
- ciśnienie wlotowe nie może przekraczać wartości dla danego zakresu; w zakresie 0–1 bar (najwyżej 2,1 bar na wlocie) należy zamontować przed nim zwykły reduktor ciśnienia
- manometr można podłączyć gwintem G 1/8", nie wchodzi w zakres dostawy
- temperatura pracy od −10 do +60 °C
Przy większym przepływie regulator można podłączyć jako regulator pilotowy dla reduktorów DRI sterowanych zdalnie.
Parametry dodatkowe
| Kategoria: | Reduktory ciśnienia – precyzyjne, wysokociśnieniowe, sterowane zdalnie |
|---|---|
| Ciśnienie: | 2 bary |
| Wymiary: | 57 × 127 mm |
| Masa: | 0,8 kg |
| Maks. Wyjście: | 0 do 1 bara |
| Sygnał sterujący: | 4 do 20 mA |
| Przepływ: | 425 l/min |
| Gwint: | G 1/4" |
| Kabel połączeniowy: | DRSE-C5, DRSE-CW5 |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
