Reduktor ciśnienia z filtrem FUTURA FR38-10F - G 3/8", 0,5–10 bar 2 500 l/min · 5 mikronów · rozmiar 1 · ATEX
Kod: FR38-10F FR38-10F-AM FR38-10F-AMNC FR38-10F-M FR38-10F-MAM Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu
Filtr 5 µm i reduktor ciśnienia w jednym korpusie. Siła odśrodkowa oddziela krople wody i grube zanieczyszczenia do zbiornika, spiekany wkład zatrzymuje cząstki powyżej 5 µm, a reduktor obniża potem ciśnienie do ustawionej wartości. Nadciśnienie na wyjściu odpowietrza samoczynnie.
Parametry
| FR38-10F — parametry | |
|---|---|
| Wykonanie | Reduktor ciśnienia z filtrem |
| Przyłącze | gwint wewnętrzny G 3/8" |
| Rozmiar | 1 (szerokość modułu 52 mm) |
| Ciśnienie wejściowe | 1,5–16 bar |
| Zakres regulacji ciśnienia | 0,5–10 bar |

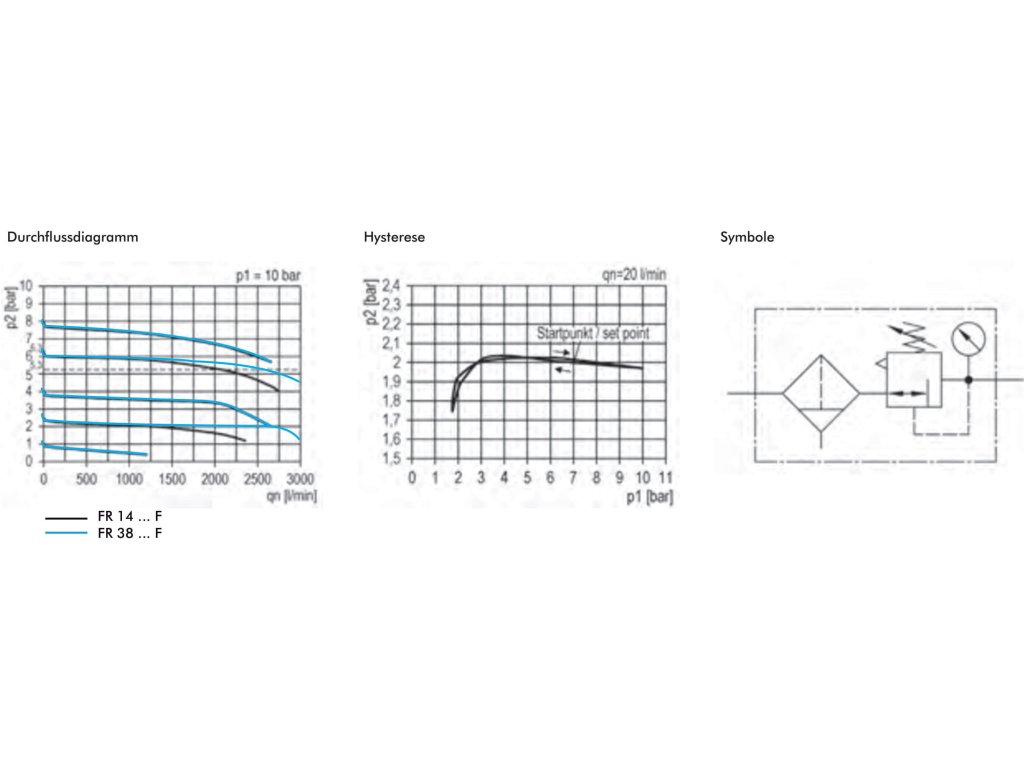

| Przepływ | 2 500 l/min |
| Dokładność filtracji | 5 µm |
| Maks. ilość kondensatu | 28 cm³ |
| Zbiornik | plastikowy, jako wariant metalowy |
| Spust kondensatu | półautomatyczny, jako wariant automatyczny |
| Manometr | Ø 50 mm, 0–16 bar, w zestawie |
| Przyłącze manometru | G 1/4" |
| Montaż w panelu | gwint M 36 × 1,5 |
| Zabezpieczenie nastawy | wciśnięciem pokrętła, kłódką VHS 20 |
| Odpowietrzenie nadciśnienia | 70 l/min |
| Szerokość × wysokość | 52 × 225 mm |
| Materiał | korpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze i gazy obojętne |
| Strefy zagrożone wybuchem | tak, strefy 1, 2, 21 i 22, T4 |
Wersje
Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.
| Numer katalogowy | Zbiornik | Spust kondensatu |
|---|---|---|
| FR38-10F | plastikowy w koszu ochronnym | półautomatyczny |
| FR38-10F-AM | plastikowy w koszu ochronnym | automatyczny |
| FR38-10F-AMNC | plastikowy w koszu ochronnym | automatyczny, zamknięty bez ciśnienia |
| FR38-10F-M | metalowy z wziernikiem | półautomatyczny |
| FR38-10F-MAM | metalowy z wziernikiem | automatyczny |
Do czego się nadaje
Oszczędza miejsce i jedno połączenie tam, gdzie potrzebujesz czystego powietrza o stałym ciśnieniu i bez smarowania. Rozmiar 1 nadaje się do narzędzi i mniejszych maszyn.
Do tego rozmiaru pasują: zapasowy wkład FV-1F · zapasowy zbiornik BF1F, BFM1F · pierścień uszczelniający zbiornika OR1F · zapasowa membrana MEMBRANER14F · osłona sprężyny FEDERHAUBE1F · pokrętło FEDERHAUBE1F-RAD · kłódka na pokrętło VHS20 · nakrętka do montażu w panelu SM1F · kątownik mocujący W1F · zestaw łączący KP1F · zestaw łączący z konsolą ścienną KPW1F · konsole ścienne z gwintem WK1-38F.
Strefy zagrożone wybuchem
Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.
Ventilek radzi
Pionowo, zbiornikiem w dół. Tylko wtedy kondensat spłynie na dno zbiornika, a powietrze nie porwie go dalej do instalacji.
Parametry dodatkowe
| Kategoria: | Reduktory ciśnienia z filtrem FUTURA do stref ATEX do 16 bar |
|---|---|
| Wersja: | Reduktor ciśnienia z filtrem |
| Ciśnienie: | 16 barów |
| Wymiary: | 52 × 225 mm |
| Certyfikacja: | ATEX |
| Możliwość filtrowania: | 5 µm |
| Wkład filtra: | Wkład wymienny 5 µm (FV-1F) |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | 28 cm3 |
| Odpływ kondensatu: | Półautomatyczne, Automatyczne |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 2500 l/min |
| Zakres regulacyjny: | 0,5 - 10 barów |
| Zakres manometru: | 0 - 16 barów |
| Zawarte w dostawie: | Manometr |
| Gwint: | G 3/8" |
| Gwint do manometru: | 1/4" |
| W magazynie: | Magazyn zewnętrzny |
