Zestaw serwisowy do rozładowarek - ECDB-15MK
Kod: ECDB-15MK
Opis szczegółowy produktu

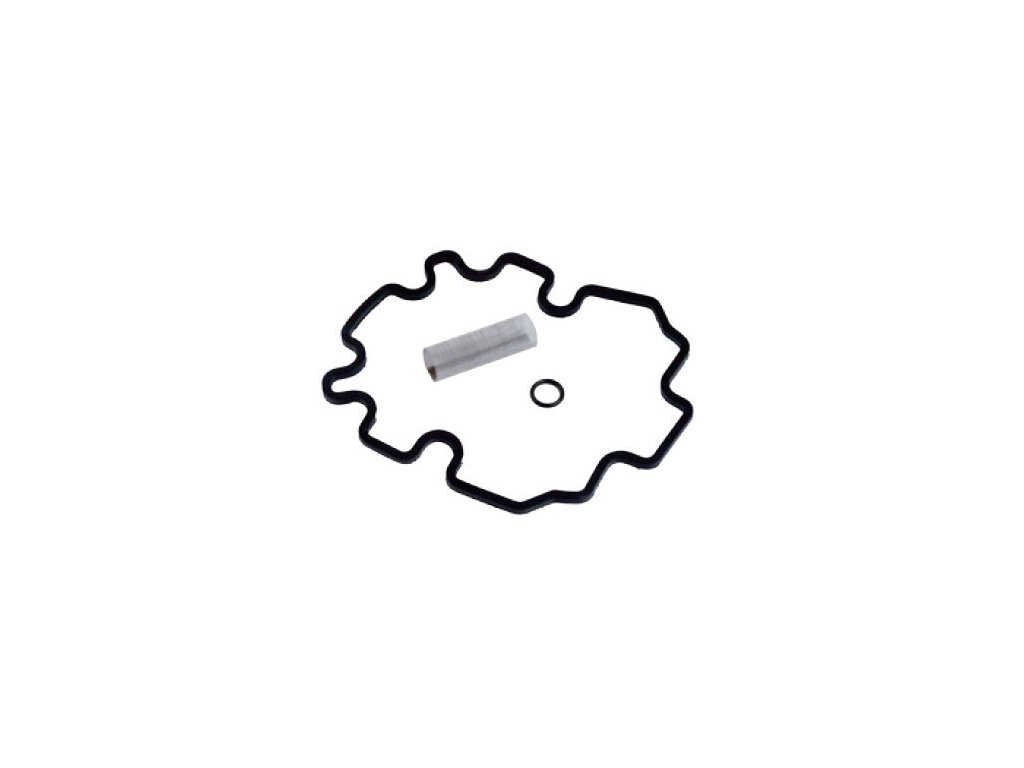

Zestaw serwisowy do spustów kondensatu ECDB-15 i ECDB-40
- nowoczesny system odprowadzania kondensatu z automatyczną kontrolą działania, wykrywaniem usterek i brakiem zrzutu powietrza
- korpus wykonany z anodyzowanego aluminium, podwójne podłączenie - od góry i od tyłu korpusu
- bezpośrednio sterowany zawór samoczyszczący - opatentowane rozwiązanie, zintegrowane sito filtrujące
- wykrywanie poziomu kondensatu za pomocą czujnika pojemnościowego, dostępne zestawy serwisowe do regularnej corocznej konserwacji
- wyjście z alarmami do zdalnego zarządzania, panel sterowania z sygnalizacją LED i przyciskiem testowym
- zaprojektowany do wydajnego, bezstratnego odprowadzania kondensatu z osuszaczy, zbiorników ciśnieniowych i filtrów
- ważna uwaga: zdolności wybaczania są podane dla regionu klimatycznego Europy Środkowej
Parametry dodatkowe
| Kategoria: | Spusty kondensatu: elektroniczne, czasowe i pływakowe |
|---|---|
| Wersja: | Akcesoria |
| Ciśnienie: | 16 barów |
| Wymiary: | W przypadku urządzeń wybaczających ECDB-15 i ECDB-40 |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
MARK to włoski producent kompresorów i urządzeń do uzdatniania sprężonego powietrza z północy Włoch, od 1998 roku członek grupy Atlas Copco. Produkuje kompresory tłokowe w ponad 300 modelach, kompresory śrubowe z silnikami 2,2 do 160 kW i bezolejowe kompresory Ecolife i WIS.
U nas znajdą Państwo od marki MARK wyposażenie sprężarkowni: bezstratne elektroniczne spusty kondensatu LD z zestawami serwisowymi, separator olej-woda FOD21 i obejście do osuszaczy chłodniczych MDX. Spust odprowadza wodę ze zbiornika, osuszacza i filtra, a sprężone powietrze zostaje w instalacji.
W grupie Atlas CopcoProdukty MARK u nas
Elektroniczne spusty LD
Spuszczają wodę, powietrze zostaje w instalacji. Czujnik pojemnościowy otwiera zawór dopiero wtedy, gdy w zbiorniczku jest kondensat, i zamyka go, zanim ucieknie powietrze.
- 9 rozmiarów, 2 do 90 l/h
- na zbiornik, osuszacz i filtr
- zestaw serwisowy na roczny przegląd
Separator olej-woda FOD21
Kondensat z olejem nie trafia do kanalizacji. Separator oddziela z kondensatu kompresora olejowego olej i zanieczyszczenia, dzięki czemu odpadów do utylizacji jest znacznie mniej.
- na przepływ powietrza do 6 480 l/min bez osuszacza
- wylot 1/2"
- wymiary 470 × 165 × 600 mm
Nie mają Państwo gniazdka przy kompresorze albo szukają spustu czasowego lub pływakowego? Wszystkie spusty kondensatu są w jednej kategorii.
Wszystkie spusty kondensatuSpusty LD obok siebie
| Wydajność, przepływ według miejsca montażu i przyłącze | |||||
|---|---|---|---|---|---|
| Typ | Wydajność | Za kompresorem | Na osuszaczu | W filtrze | Przyłącze |
| LD100 | 2,0 l/h | 180 Nm³/h | 360 Nm³/h | 1 800 Nm³/h | R 1/2" |
| LD101C | 3,3 l/h | 504 Nm³/h | 756 Nm³/h | 3 780 Nm³/h | G 1/2" |
| LD101 | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" |
| LD101L | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD200 | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" |
| LD200L | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD202 | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" |
| LD202L | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD203 | 90,0 l/h | 9 600 Nm³/h | 19 200 Nm³/h | 96 000 Nm³/h | G 1/2" + G 3/4"/G 1/2" |
Wydajności podano dla ciśnienia 7 bar, temperatury 20 °C i 60 % wilgotności względnej. Wersje z literą L mają dodatkowe przyłącze boczne.
Jak dobrać i zamontować spust LD
1. Określić miejsce
Za kompresorem powstaje najwięcej kondensatu, na osuszaczu mniej, a w filtrze najmniej. Z tabeli należy brać kolumnę według miejsca montażu, a nie najwyższą liczbę.
2. Przyjąć zapas
Wydajności dotyczą 7 bar, 20 °C i 60 % wilgotności. W cieplejszym i wilgotniejszym otoczeniu kondensatu przybywa, dlatego warto wybrać większy model.
3. Zamontować
Spust podłącza się od góry gwintem, wersje z literą L także z boku. Wylot kondensatu prowadzi złączka wtykowa 12 mm, montaż jest możliwy pionowo i poziomo.
4. Raz w roku serwis
Przy rocznym przeglądzie należy wymienić sitko filtracyjne i uszczelki z zestawu serwisowego. Przyciskiem testowym sprawdzą Państwo, czy zawór nie jest zatkany.
Najczęstsze pytania
- Czym różnią się wersje z literą L?
- Mają dodatkowe przyłącze boczne G 3/4"/G 1/2". Wydajność i przepływy są takie same jak w wersji bez L. Przydają się tam, gdzie do zbiornika nie ma dostępu od góry.
- Czy spust LD potrzebuje prądu?
- Tak, zasilany jest napięciem 230 V i ma stopień ochrony IP 65. Tam, gdzie przy kompresorze nie ma gniazdka, sprawdzi się spust pływakowy, który prądu nie potrzebuje.
- Dlaczego elektroniczny, a nie czasowy?
- Spust czasowy otwiera zawór według ustawionego czasu, nawet gdy nie ma czego spuścić, i za każdym razem wypuszcza też sprężone powietrze. LD otwiera się tylko wtedy, gdy jest co odprowadzić, więc wytworzone powietrze nie ucieka.
- Co wymienia się przy rocznym przeglądzie?
- Sitko filtracyjne i uszczelki. Do spustów LD jest zestaw serwisowy na roczny przegląd LD, do spustów ECDB zestawy ECDB-15MK, ECDB-90MK i ECDB-150MK.
- Co zrobić z kondensatem z kompresora olejowego?
- Bez uzdatnienia nie może trafić do kanalizacji, utylizuje się go jako odpad zanieczyszczony olejem. Separator FOD21 oddziela z niego olej i zanieczyszczenia, a odpadów do utylizacji jest znacznie mniej.
- Do czego służy obejście MDX-OP?
- To obejście do osuszaczy chłodniczych MDX400 do MDX1800. Wkłady w filtrach przy osuszaczu wymienią Państwo wtedy bez przestoju instalacji.
Kartę produktu separatora FOD21 znajdą Państwo do pobrania na stronie produktu. MARK to marka włoskiego producenta kompresorów z grupy Atlas Copco, który posiada certyfikaty ISO 9001 (zarządzanie jakością) i ISO 14001 (zarządzanie środowiskowe).
