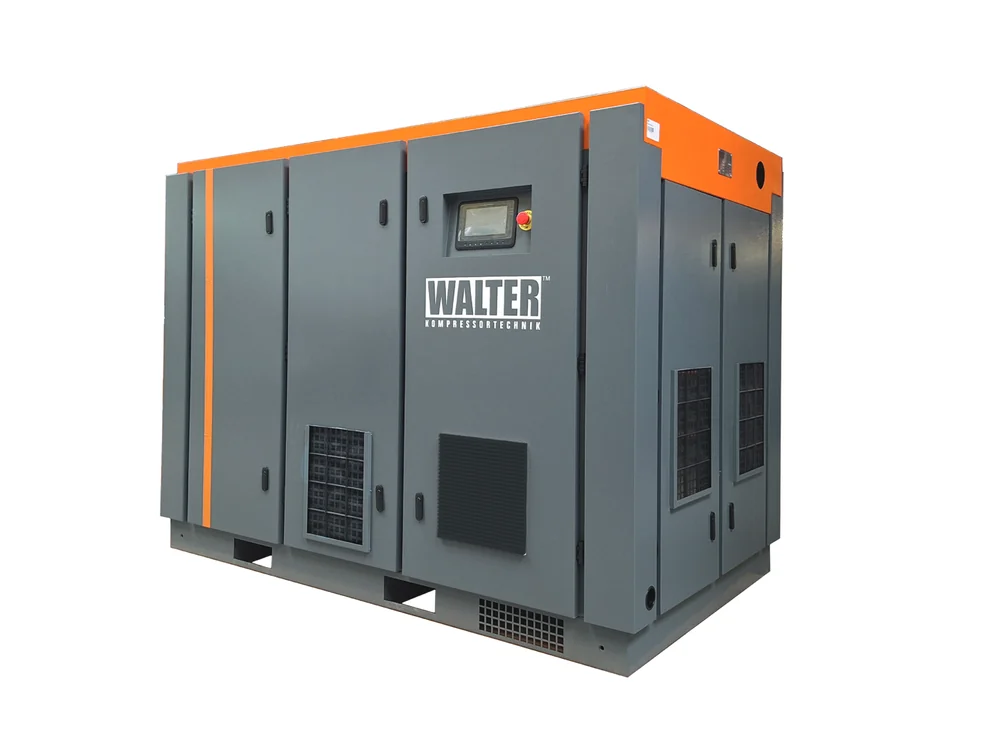

Kompresory śrubowe WALTER SK KSP: napęd bezpośredni bez strat
7 lat gwarancjiKompresory z napędem bezpośrednim i stałymi obrotami 11–315 kW
Seria SK KSP jest przeznaczona dla zakładów o stałym zużyciu powietrza. Blok śrubowy jest połączony z silnikiem złączem, bez paska, dzięki czemu na przeniesieniu napędu nie traci się mocy. Bloki śrubowe najnowszej generacji oraz energooszczędne silniki utrzymują niskie koszty eksploatacji, a stałe obroty oznaczają prostą konstrukcję. Seria obejmuje 17 modeli od 11 do 315 kW; dla mocy 11 i 15 kW dostępne są również gotowe zestawy na zbiorniku powietrza SKTG KSP.
Wszystkie 17 modeli WALTER SK KSP
Uszeregowane według mocy silnika. W maszynach ze stałymi obrotami wydajność efektywna przy każdym ciśnieniu to jedna wartość. Wszystkie modele produkowane są na 8, 10 i 13 bar.
| Kompresory śrubowe WALTER SK KSP — wszystkie 17 wersji | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | Moc silnika | Wydajność efektywna 8 bar | Wydajność efektywna 10 bar | Wydajność efektywna 13 bar | Przyłącze | Wymiary dł. × szer. × wys. | Masa | Hałaśliwość |
| SK 11 KSP | 11 kW | 1,65 m³/min | 1,5 m³/min | 1,12 m³/min | G ¾″ | 1 090 × 730 × 1 080 mm | 244 kg | 62 dB(A) |
| SK 15 KSP | 15 kW | 2,25 m³/min | 2,15 m³/min | 2 m³/min | G ¾″ | 1 090 × 730 × 1 080 mm | 244 kg | 62 dB(A) |
| SK 18,5 KSP | 18,5 kW | 3,2 m³/min | 3 m³/min | 2,2 m³/min | G 1″ | 1 300 × 880 × 1 170 mm | 378 kg | 64 dB(A) |
| SK 22 KSP | 22 kW | 4 m³/min | 3,6 m³/min | 2,88 m³/min | G 1″ | 1 300 × 880 × 1 170 mm | 418 kg | 64 dB(A) |
| SK 30 KSP | 30 kW | 5,21 m³/min | 4,5 m³/min | 3,96 m³/min | G 1½″ | 1 500 × 1 030 × 1 280 mm | 518 kg | 66 dB(A) |
| SK 37 KSP | 37 kW | 6,2 m³/min | 5,6 m³/min | 4,5 m³/min | G 1½″ | 1 500 × 1 030 × 1 280 mm | 591 kg | 66 dB(A) |
| SK 45 KSP | 45 kW | 7,51 m³/min | 7,1 m³/min | 6,05 m³/min | G 1½″ | 1 500 × 1 030 × 1 280 mm | 690 kg | 66 dB(A) |
| SK 55 KSP | 55 kW | 9,41 m³/min | 8,7 m³/min | 7,13 m³/min | G 2″ | 2 158 × 1 331 × 1 600 mm | 1 128 kg | 68 dB(A) |
| SK 75 KSP | 75 kW | 12,7 m³/min | 11 m³/min | 10,2 m³/min | G 2″ | 2 158 × 1 331 × 1 600 mm | 1 225 kg | 68 dB(A) |
| SK 90 KSP | 90 kW | 16 m³/min | 13,7 m³/min | 11,6 m³/min | DN 65 | 2 727 × 1 666 × 1 800 mm | 1 795 kg | 70 dB(A) |
| SK 110 KSP | 110 kW | 19,1 m³/min | 17,9 m³/min | 13,7 m³/min | DN 65 | 2 727 × 1 666 × 1 800 mm | 2 124 kg | 70 dB(A) |
| SK 132 KSP | 132 kW | 23 m³/min | 20 m³/min | 17,5 m³/min | DN 65 | 2 727 × 1 666 × 1 800 mm | 2281 kg | 72 dB(A) |
| SK 160 KSP | 160 kW | 24 m³/min | 23,7 m³/min | 21,15 m³/min | DN 65 | 2650 × 1700 × 1900 mm | 3300 kg | 75 dB(A) |
| SK 185 KSP | 185 kW | 29 m³/min | 28 m³/min | 24 m³/min | DN 65 | 3410 × 2170 × 2260 mm | 4000 kg | 77 dB(A) |
| SK 200 KSP | 200 kW | 29 m³/min | 28,7 m³/min | 24,5 m³/min | DN 80 | 3410 × 2170 × 2260 mm | 4 400 kg | 77 dB(A) |
| SK 250 KSP | 250 kW | 41 m³/min | 40 m³/min | 32,6 m³/min | DN 100 | 3 900 × 2 170 × 2 260 mm | 4 700 kg | 79 dB(A) |
| SK 315 KSP | 315 kW | 49,5 m³/min | 40,5 m³/min | 39,5 m³/min | DN 125 | 3 900 × 2 170 × 2 260 mm | 4 900 kg | 80 dB(A) |
Wraz ze wzrostem ciśnienia wydajność efektywna maleje. Dlatego wybieraj na podstawie wydajności efektywnej przy ciśnieniu, którego rzeczywiście potrzebujesz, a nie tylko na podstawie wartości przy 8 bar.
#showmore#
Konstrukcja serii SK KSP
Seria powstała z myślą o zmniejszeniu strat i kosztów eksploatacji. Największa różnica w porównaniu z maszynami z paskiem polega na przenoszeniu mocy: blok śrubowy i silnik są połączone złączem.
Napęd bezpośredni bez strat
Blok śrubowy jest połączony bezpośrednio z silnikiem za pomocą sprzęgła. Przenoszenie momentu obrotowego jest wytrzymałe i efektywne, bez strat na pasku lub przekładni.
Koła zębate zgodnie ze standardem AGMA
Koła zębate w blokach śrubowych są wykonane zgodnie ze standardem AGMA (American Gear Manufacturers Association).
Trzystopniowa separacja oleju
Trzystopniowa separacja zapewnia powietrze wysokiej jakości i działa efektywniej przy niższym poziomie hałasu i mniejszym spadku ciśnienia. W powietrzu wylotowym pozostaje maksymalnie 3 ppm mgły olejowej.
Chłodzenie
Chłodzenie zapewnia wydajny wentylator osiowy oraz silnik sterowany termicznie.
Jednostka sterująca WALTER CONTROLLER
Monitoruje chłodzenie i warunki pracy urządzenia.
Które modele współdzielą obudowę
Modele o sąsiednich mocach mają wspólną obudowę. Dzięki temu przy przejściu na wyższą moc często nie zmienia się ani rzut podstawy, ani przyłącze.
| Obudowy kompresorów śrubowych WALTER SK KSP | |||
|---|---|---|---|
| Obudowa dł. × szer. × wys. | Modele | Przyłącze | Masa |
| 1 090 × 730 × 1 080 mm | SK 11 KSP, SK 15 KSP | G ¾″ | 244 kg |
| 1 300 × 880 × 1 170 mm | SK 18,5 KSP, SK 22 KSP | G 1″ | 378–418 kg |
| 1 500 × 1 030 × 1 280 mm | SK 30 KSP, SK 37 KSP, SK 45 KSP | G 1½″ | 518–690 kg |
| 2 158 × 1 331 × 1 600 mm | SK 55 KSP, SK 75 KSP | G 2″ | 1 128–1 225 kg |
| 2 727 × 1 666 × 1 800 mm | SK 90 KSP, SK 110 KSP, SK 132 KSP | DN 65 | 1 795–2 281 kg |
| 2 650 × 1 700 × 1 900 mm | SK 160 KSP | DN 65 | 3300 kg |
| 3 410 × 2 170 × 2 260 mm | SK 185 KSP, SK 200 KSP | DN 65, DN 80 | 4 000–4 400 kg |
| 3 900 × 2 170 × 2 260 mm | SK 250 KSP, SK 315 KSP | DN 100, DN 125 | 4700–4900 kg |
Stałe obroty czy falownik?
Maszyna o stałych obrotach jest prostsza i sprawdza się tam, gdzie pobór utrzymuje tę samą wartość. Przy wahającym się zużyciu porównaj serię z falownikiem.
Ventilek radzi
Stałe obroty wymagają stałego poboru.
Zapisz sobie, ile powietrza pobierasz w trakcie zmiany. Jeśli wartość zbytnio się nie zmienia, stałe obroty są najprostszym rozwiązaniem. Jeśli wartość się waha, porównaj serię SF KSP z falownikiem, która płynnie dostosowuje wydajność do poboru.
Najczęstsze pytania
- Czym SK KSP różni się od SF KSP?
- Obie maszyny mają napęd bezpośredni. SK KSP ma stałe obroty i dostarcza cały czas taką samą ilość powietrza, SF KSP ma falownik i płynnie dostosowuje wydajność efektywną do poboru. Stałe obroty sprawdzają się przy stałym zużyciu, falownik przy zużyciu wahającym się.
- Ile powietrza dostarczy urządzenie przy wyższym ciśnieniu?
- Wraz ze wzrostem ciśnienia wydajność efektywna spada. Na przykład model SK 45 KSP dostarcza przy 8 bar 7,51 m³/min, przy 10 bar 7,1 m³/min, a przy 13 bar 6,05 m³/min. Dokładne wartości wszystkich modeli znajdziesz w tabeli.
- Czy SK KSP jest dostępny również na zbiorniku powietrza?
- Modele 11 i 15 kW tak. Jako gotowy zestaw na zbiorniku powietrza 500 l są dostępne w serii SKTG KSP, również w wersji COMBO z osuszaczem.
- Jakie mają przyłącza i jak są głośne?
- Do 15 kW przyłącze to G ¾″, przy 18,5 i 22 kW G 1″, przy 30 do 45 kW G 1½″, a przy 55 i 75 kW G 2″. Od 90 kW przyłącze to DN 65, przy SK 200 KSP DN 80, przy SK 250 KSP DN 100, a przy SK 315 KSP DN 125. Poziom hałasu rośnie od 62 dB(A) w przypadku najmniejszego modelu do 80 dB(A) w przypadku największego.
- Jak często jest potrzebny serwis?
- Dla wszystkich kompresorów śrubowych WALTER co 2000 motogodzin. Regularna konserwacja jest jednocześnie warunkiem siedmioletniej gwarancji.
Na wszystkie modele obowiązuje gwarancja 7 lat na całe urządzenie. Warunki gwarancji i serwisu znajdują się na stronie Šroubové kompresory WALTER. Wydajność efektywna podana jest zgodnie z ISO 1217:2009, załącznik C, poziom ciśnienia akustycznego z tolerancją ±3 dB(A).
