Jednostka trzyczęściowa FUTURA CL143-16F - G 1/4", 0,5–16 bar 1 750 l/min · 5 mikronów · rozmiar 1 · ATEX
Kod: CL143-16F CL143-16F-AM CL143-16F-M CL143-16F-MAM Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu

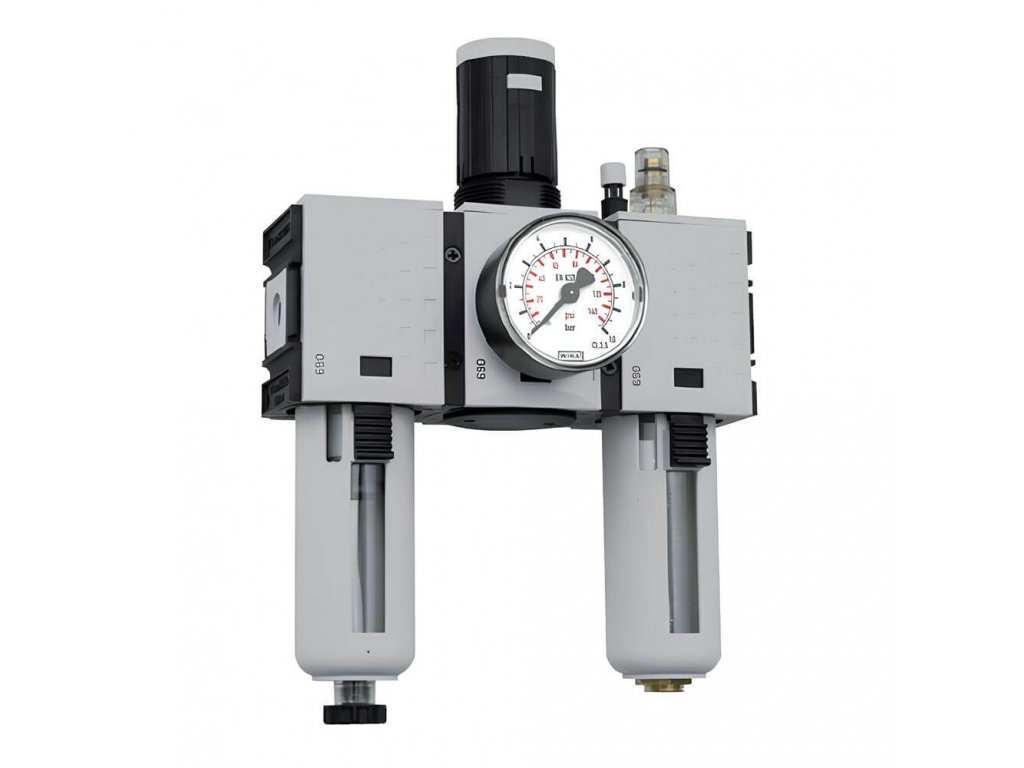

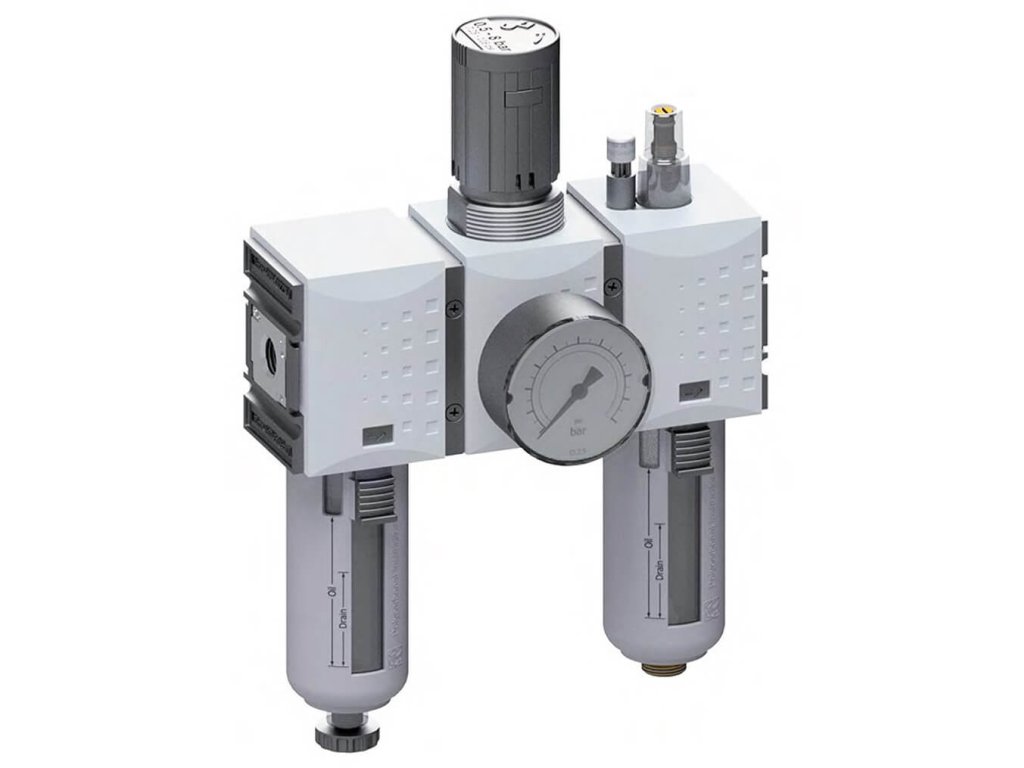

Jednostka trzyczęściowa składa się z trzech osobnych modułów: filtra 5 µm, reduktora ciśnienia i smarownicy. Oczyszcza powietrze, obniża jego ciśnienie do ustawionej wartości i dodaje do niego mgłę olejową. Nadciśnienie na wyjściu reduktor odpowietrza samoczynnie.
Parametry
| CL143-16F — parametry | |
|---|---|
| Wykonanie | Jednostka trzyczęściowa |
| Przyłącze | gwint wewnętrzny G 1/4" |
| Rozmiar | 1 (szerokość modułu 52 mm) |
| Ciśnienie wejściowe | 1,5–16 bar |
| Zakres regulacji ciśnienia | 0,5–16 bar |
| Przepływ | 1 750 l/min |
| Dokładność filtracji | 5 µm |
| Maks. ilość kondensatu | 28 cm³ |
| Dozuje olej od (przy 6 bar) | 90 l/min |
| Zapas oleju | 40 cm³ |
| Dawkowanie oleju | ok. 1–2 krople na minutę przy 1 000 l/min |
| Napełnianie olejem | ręcznie lub wężykiem G 1/8" w trakcie pracy |
| Zbiornik | plastikowy, jako wariant metalowy |
| Spust kondensatu | półautomatyczny, jako wariant automatyczny |
| Manometr | Ø 50 mm, 0–25 bar, w zestawie |
| Przyłącze manometru | G 1/4" |
| Zabezpieczenie nastawy | wciśnięciem pokrętła, kłódką VHS 20 |
| Odpowietrzenie nadciśnienia | 70 l/min |

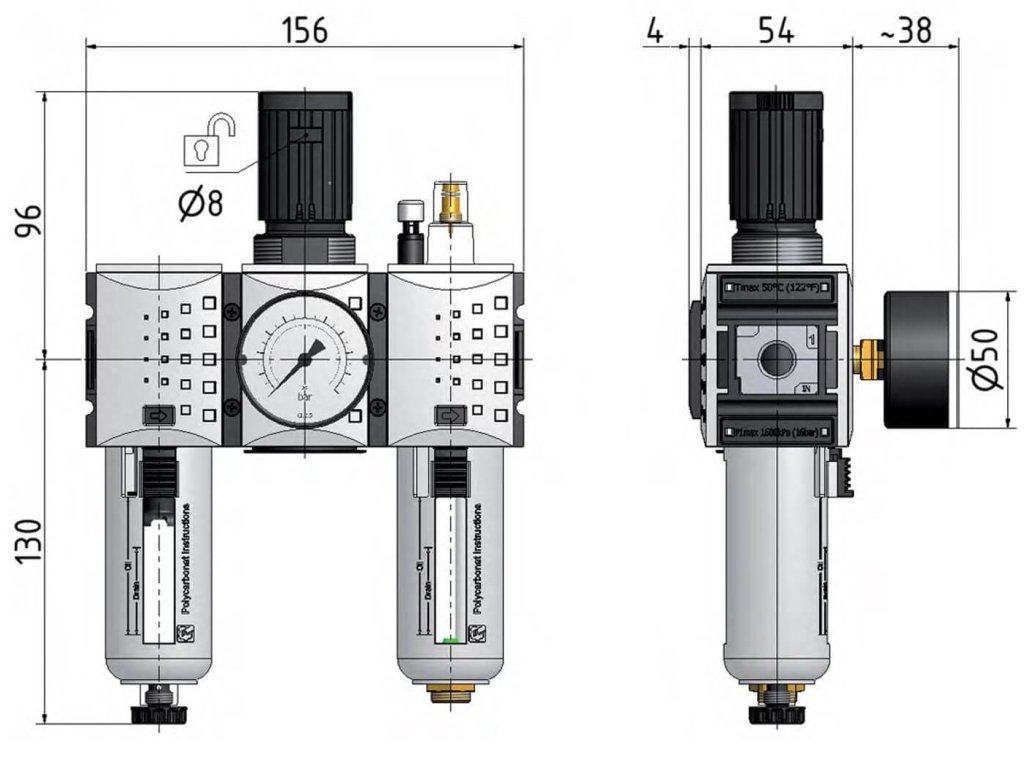

| Szerokość × wysokość | 156 × 225 mm |
| Materiał | korpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze i gazy obojętne |
| Strefy zagrożone wybuchem | tak, strefy 1, 2, 21 i 22, T4 |
Wersje
Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.
| Numer katalogowy | Zbiornik | Spust kondensatu |
|---|---|---|
| CL143-16F | plastikowy w koszu ochronnym | półautomatyczny |
| CL143-16F-AM | plastikowy w koszu ochronnym | automatyczny |
| CL143-16F-M | metalowy z wziernikiem | półautomatyczny |
| CL143-16F-MAM | metalowy z wziernikiem | automatyczny |
Do czego się nadaje
Sprawdzi się przy narzędziach i napędach, które potrzebują czystego, smarowanego powietrza o stałym ciśnieniu. Rozmiar 1 nadaje się do narzędzi i mniejszych maszyn.
Do tego rozmiaru pasują: zapasowy wkład FV-1F · zapasowy zbiornik BF1F, BFM1F · zapasowy zbiornik BOL1F, BOLM1F · pierścień uszczelniający zbiornika OR1F · wziernik kroplowy TROPFOLF · olej SOL, SOLWI, SOLLE · zapasowa membrana MEMBRANER14F · osłona sprężyny FEDERHAUBE1F · pokrętło FEDERHAUBE1F-RAD · kłódka na pokrętło VHS20 · kątownik mocujący W1F · zestaw łączący KP1F · zestaw łączący z konsolą ścienną KPW1F · konsole ścienne z gwintem WK1-14F.
Strefy zagrożone wybuchem
Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.
Ventilek radzi
Kątownik zamów osobno. Jednostka pewnie zamocowana na ścianie nie rusza się przy obsłudze, a połączenia się nie luzują.
Parametry dodatkowe
| Kategoria: | Trzyczęściowe jednostki uzdatniania FUTURA do stref ATEX do 16 bar |
|---|---|
| Wersja: | Kompletna jednostka |
| Ciśnienie: | 16 barów |
| Wymiary: | 156 × 225 mm |
| Certyfikacja: | ATEX |
| Możliwość filtrowania: | 5 µm |
| Wkład filtra: | Wkład wymienny 5 µm (FV-1F) |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | Filtr - 28 cm³, Smarownica - 40 cm³ |
| Odpływ kondensatu: | Półautomatyczne, Automatyczne |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 1750 l/min |
| Zakres regulacyjny: | 0,5 - 16 barów |
| Zakres manometru: | 0 - 25 barów |
| Zawarte w dostawie: | Manometr |
| Gwint: | G 1/4" |
| Gwint do manometru: | 1/4" |
| W magazynie: | Magazyn zewnętrzny |
