Filtr podstawowy Hankison F13-B-SF – G 2 1/2", 16 083 l/min 3 mikrony · olej 5 mg/m³ · klasa 3-x-5 · 11 bar
Kod: F13-B-SF
Produkty powiązane
Opis szczegółowy produktu

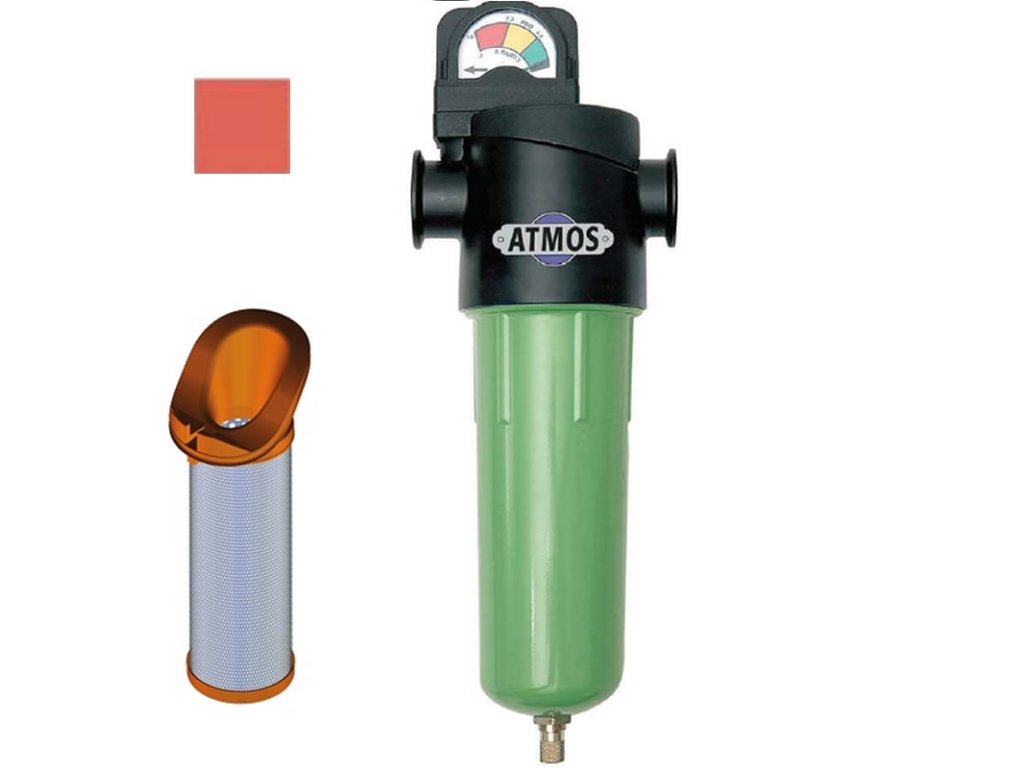

Filtr podstawowy z separatorem cieczy Hankison NGF F13-B-SF oddziela ponad 99 % ciekłego kondensatu i zatrzymuje cząstki stałe większe niż 3 µm; olej resztkowy wynosi 5 mg/m³. Ma gwint G 2 1/2", przepływ 16 083 l/min (965 Nm³/h) przy 7 bar i ciśnienie robocze do 11 bar.
Należy do serii filtrów Hankison NGF: korpus jest dla wszystkich pięciu stopni taki sam, stopień określa wkład z kolorową pokrywą.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 2 1/2" (gwint wewnętrzny) |
| Przepływ przy 7 bar | 16 083 l/min (965 Nm³/h) |
| Ciśnienie robocze | 11 bar |
| Temperatura powietrza na wlocie | od +2 do +66 °C |
| Zatrzymuje cząstki od | 3 µm |
| Olej resztkowy | < 5 mg/m³ |
| Klasa ISO 8573-1 | 3-x-5 |
| Skuteczność oddzielania oleju | 50 % |
| Ciecz na wlocie najwyżej | 25 g/m³ |
| Spadek ciśnienia nowego wkładu (suchy / mokry) | 60 mbar / 70 mbar |
| Wymiana wkładu | po 6000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar |
| Pokrywa wkładu | pomarańczowa |
| Wkład zapasowy | SF-13 |
| Wskaźnik zanieczyszczenia | manometr różnicowy na głowicy |
| Odprowadzanie kondensatu | elektroniczny spust sterowany poziomem |
| Korpus | ciśnieniowy odlew aluminiowy, chromianowany, farba proszkowa |
| Szerokość A | 230,8 mm |
| Wysokość B | 634,4 mm |
| Od osi przyłącza do dolnej krawędzi C | 550 mm |
| Wolna przestrzeń pod filtrem D | 204 mm |
| Masa | 8,4 kg |
Korpus i wymiary
Korpus jest z ciśnieniowego odlewu aluminiowego, chromianowany i chroniony farbą proszkową na bazie poliestru i epoksydu. Wlot i wylot mają kształt kołnierzy z gwintem wewnętrznym; zbiornik ma od wewnątrz żebra, po których kondensat spływa w dół.
Wymiary według producenta: szerokość A 230,8 mm, wysokość B 634,4 mm, od osi przyłącza do dolnej krawędzi C 550 mm, a pod filtrem potrzebna jest wolna przestrzeń D 204 mm, aby można było zdjąć zbiornik. Masa 8,4 kg.
Wyposażenie
Filtr jest dostarczany z wkładem zapasowym SF-13, a w wyposażeniu ma manometr różnicowy na głowicy i elektroniczny spust kondensatu sterowany poziomem.
Wskaźnik na głowicy kontroluje spadek ciśnienia na wkładzie: gdy wkład się zanieczyszcza, spadek rośnie. Wkład wymieniaj jednak także według czasu, nawet jeśli wskaźnik jeszcze tego nie sygnalizuje.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmienia się według współczynnika korekcyjnego; ten filtr pracuje do 11 bar:
| Ciśnienie (bar) | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|
| Przepływ (l/min) | 10 132 | 12 062 | 14 153 | 16 083 | 18 173 | 22 194 |
Kiedy go stosować
Sprawdzi się tam, gdzie do powietrza trafia dużo cieczy — w instalacjach bez chłodnicy końcowej i osuszacza, w powietrzu warsztatowym i do przedmuchiwania.
Gdzie go umieścić
Montuje się go na początku filtracji, przed filtrem przeciwpyłowym PF lub mikrofiltrem HF.
Wkład i konserwacja
Wkład SF-13 (pokrywa pomarańczowa) wymieniaj po 6000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
Medium filtracyjne

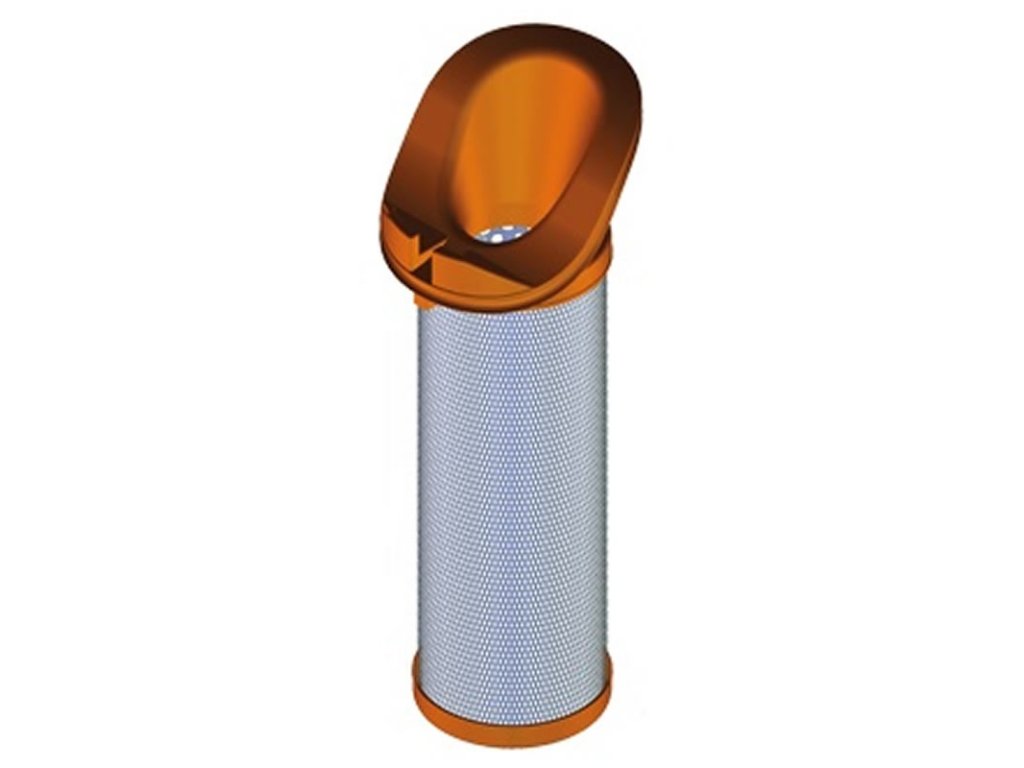

Wkład ma opatentowany kształt Venturi-Wave, dzięki któremu powietrze wpływa do wkładu bez zawirowań, oraz głęboko plisowane medium filtracyjne o dużej powierzchni — powietrze przepływa przez nie z mniejszym spadkiem ciśnienia.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia, a wkłady zapasowe wśród akcesoriów NGF.
Parametry dodatkowe
| Kategoria: | Filtry podstawowe Hankison NGF SF z separatorem cieczy |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 11 barów |
| Podłączenie strony: | 2 1/2" |
| Wymiary: | 113 × 205 mm |
| Certyfikacja: | ISO 8573-1 (IUTA) |
| Filtracja: | 3 hm |
| Wkład filtra: | SF-13 |
| Materiał: | Aluminium |
| Odpływ kondensatu: | Automatyczne |
| Temperatura pracy: | +2 / +66 °C |
| Przepływ: | 16550 l/min |
| Pozostały olej: | <5 mg/m³ |
| Klasa jakości - oleje: | 5 |
| Klasa jakości - zanieczyszczenia stałe: | 3 |
