Filtr wstępny 0,3 mikrona FUTURA FV34-F - G 3/4" 1 500 l/min · 0,3 mikrona · rozmiar 4 · ATEX
Kod: FV34-F FV34-F-AM FV34-F-M Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu
Filtr wstępny zatrzymuje drobne cząstki powyżej 0,3 µm, które przejdą przez filtr 5 µm, ze skutecznością 99,99 %. Chroni w ten sposób wkład mikrofiltra, który wytrzyma dłużej.
Parametry
| FV34-F — parametry | |
|---|---|
| Wykonanie | Filtr wstępny 0,3 µm |
| Przyłącze | gwint wewnętrzny G 3/4" |
| Rozmiar | 4 (szerokość modułu 85 mm) |
| Ciśnienie wejściowe | 1,5–16 bar |

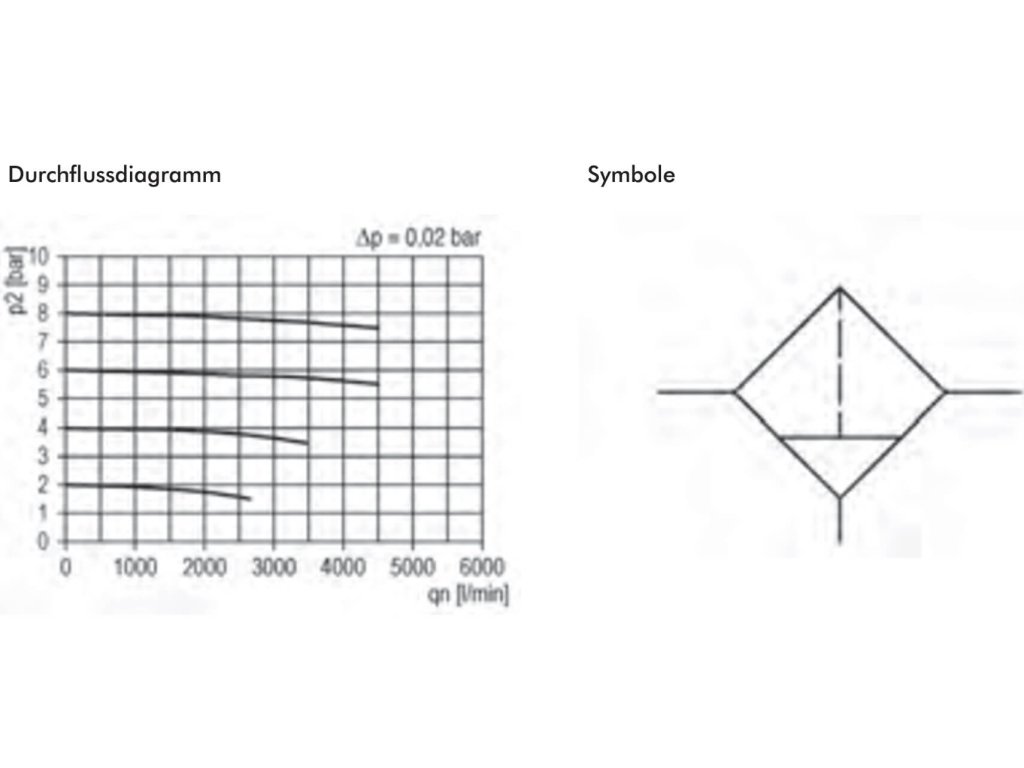

| Przepływ | 1 500 l/min |
| Dokładność filtracji | 0,3 µm |
| Spadek ciśnienia | 0,02 bar |
| Skuteczność | 99,99 % |
| Pojemność zbiornika | 87 cm³ |
| Zbiornik | plastikowy, jako wariant metalowy |
| Spust kondensatu | półautomatyczny, jako wariant automatyczny |

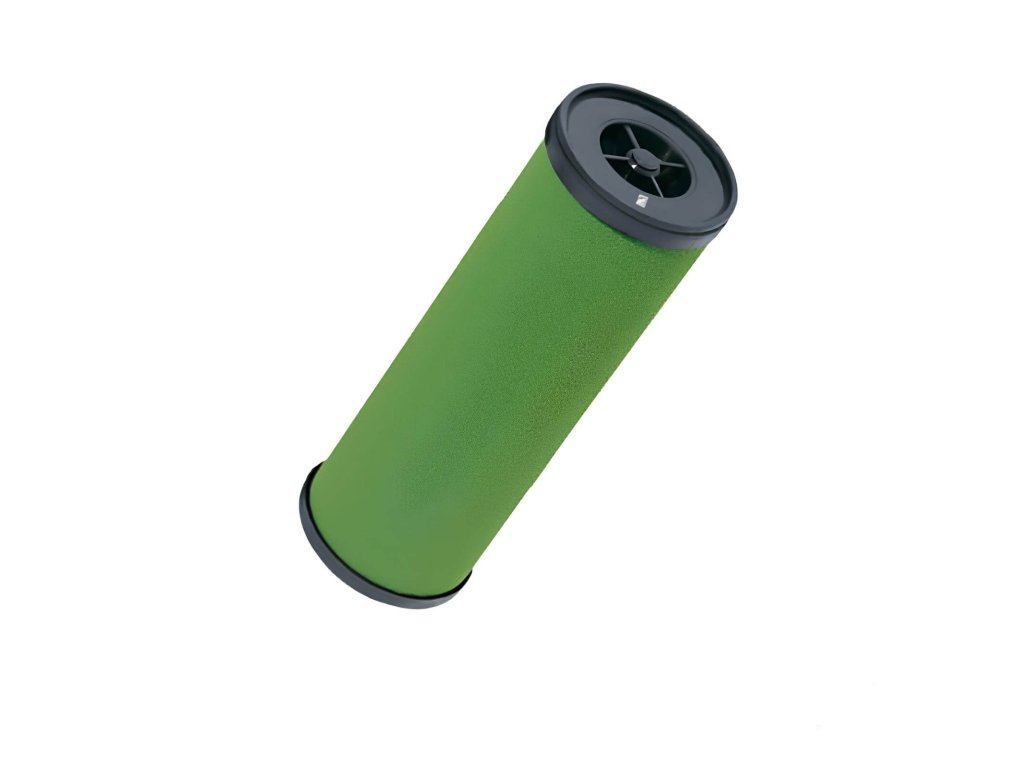

| Wkład zapasowy | FV34-FV |

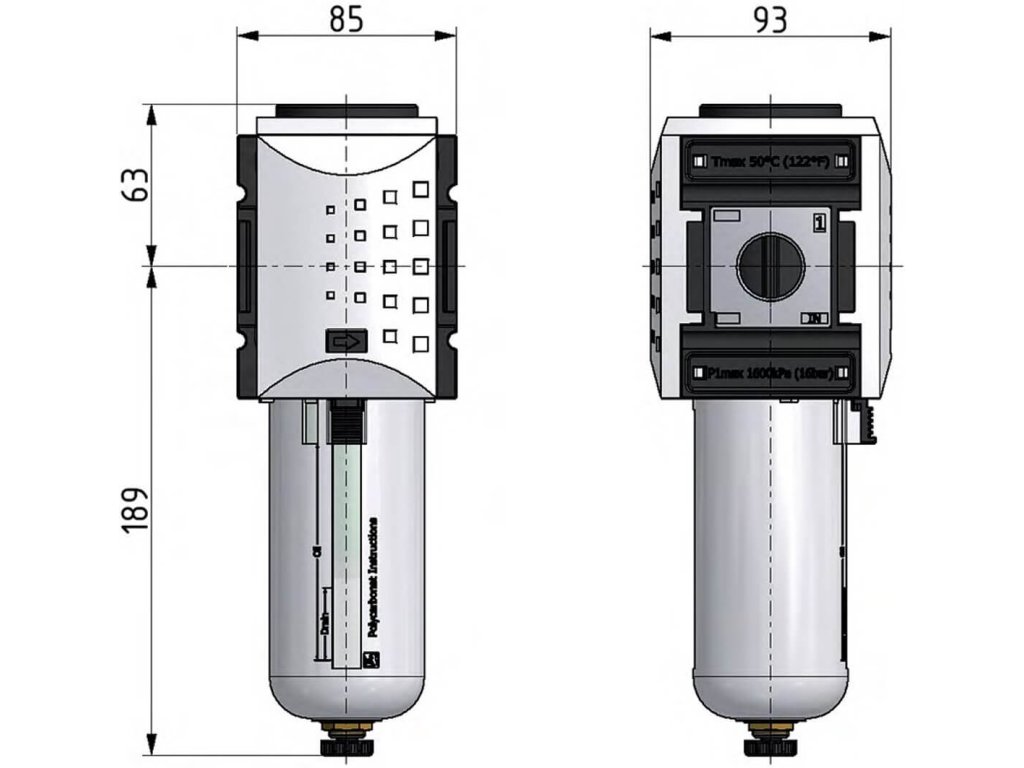

| Szerokość × wysokość | 85 × 255 mm |
| Materiał | korpus z poliamidu wzmocnionego włóknem szklanym, uszczelnienia z NBR |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze i gazy obojętne |
| Strefy zagrożone wybuchem | tak, strefy 1, 2, 21 i 22, T4 |
Wersje
Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.
Do czego się nadaje
Montuje się go za filtrem 5 µm i przed mikrofiltrem wszędzie tam, gdzie potrzebne jest bardzo czyste powietrze. Rozmiar 4 nadaje się na główną instalację lub do dużych odbiorników.
Do tego rozmiaru pasują: zapasowy wkład FV34-FV · zapasowy zbiornik BF4F, BFM4F · pierścień uszczelniający zbiornika OR4F · wskaźnik zanieczyszczenia DDA-B, DDA-M · kątownik mocujący W4F · zestaw łączący KP4F · zestaw łączący z konsolą ścienną KPW4F · konsole ścienne z gwintem WK4-34F.
Strefy zagrożone wybuchem
Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.
Ventilek radzi
Nie dopuść, by kondensat się podniósł. Pełny zbiornik oddałby kondensat z powrotem do powietrza.
Parametry dodatkowe
| Kategoria: | Filtry, filtry wstępne i mikrofiltry FUTURA do stref ATEX do 16 bar |
|---|---|
| Wersja: | Filtr |
| Ciśnienie: | 16 barów |
| Wymiary: | 255 × 85 mm |
| Certyfikacja: | ATEX |
| Możliwość filtrowania: | 0,3 µm |
| Wkład filtra: | Zapasowa wkładka (FV34-FV) |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | 87 cm3 |
| Odpływ kondensatu: | Półautomatyczne, Automatyczne |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 1 500 l/min |
| Rodzaj produktu: | Kompletny filtr |
| Gwint: | G 3/4" |
| Stopień filtracji: | Dokładny filtr wstępny 0,1–0,3 µm |
| W magazynie: | Magazyn zewnętrzny |
