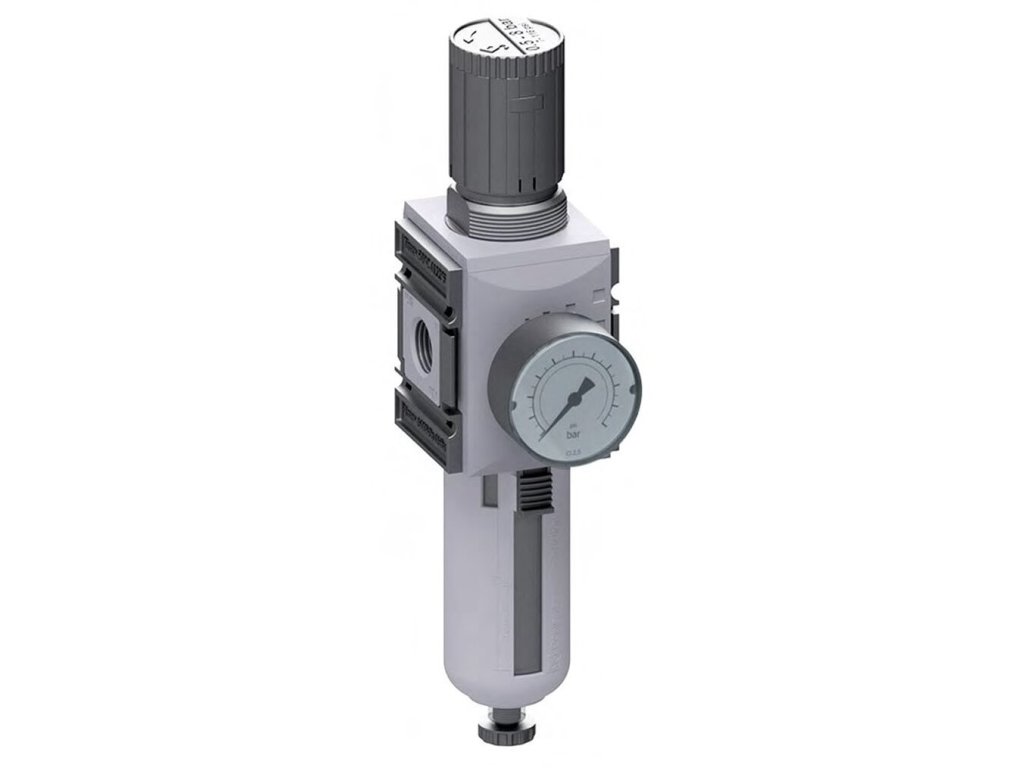

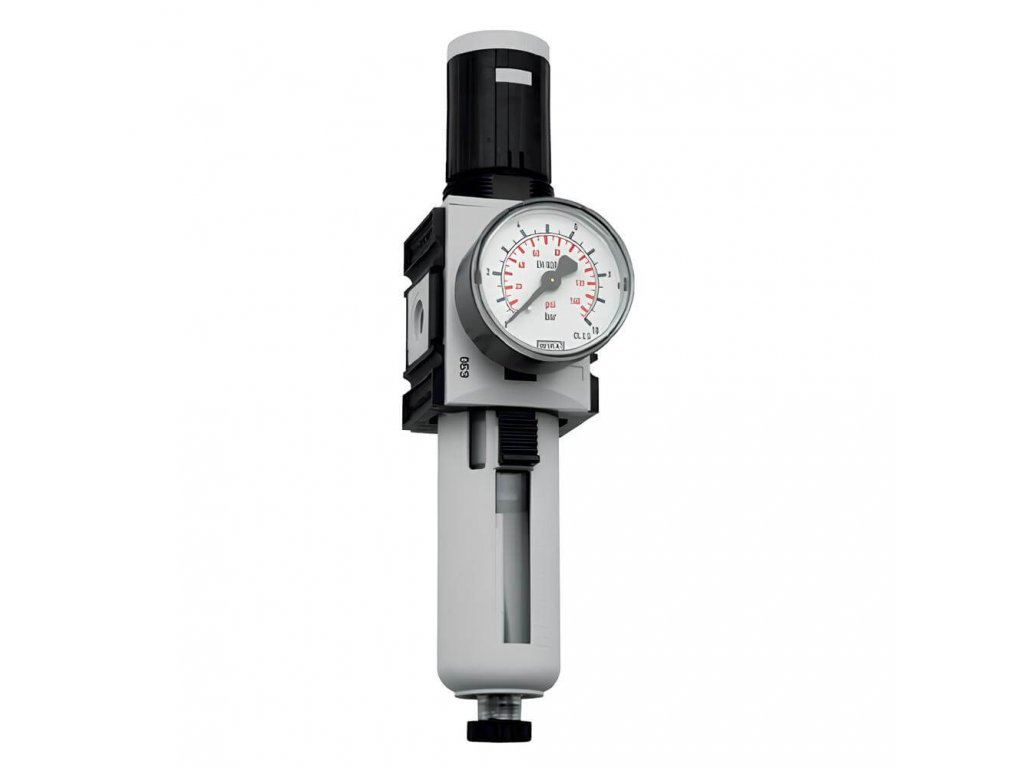

Reduktor ciśnienia z filtrem FUTURA FR12-16F - G 1/2", 0,5–16 bar 5 200 l/min · 5 mikronów · rozmiar 2 · ATEX
Kod: FR12-16F FR12-16F-AM FR12-16F-AMNC FR12-16F-M FR12-16F-MAM Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu
Filtr 5 µm i reduktor ciśnienia w jednym korpusie. Siła odśrodkowa oddziela krople wody i grube zanieczyszczenia do zbiornika, spiekany wkład zatrzymuje cząstki powyżej 5 µm, a reduktor obniża potem ciśnienie do ustawionej wartości. Nadciśnienie na wyjściu odpowietrza samoczynnie.
Parametry
| FR12-16F — parametry | |
|---|---|
| Wykonanie | Reduktor ciśnienia z filtrem |
| Przyłącze | gwint wewnętrzny G 1/2" |
| Rozmiar | 2 (szerokość modułu 63 mm) |
| Ciśnienie wejściowe | 1,5–16 bar |
| Zakres regulacji ciśnienia | 0,5–16 bar |

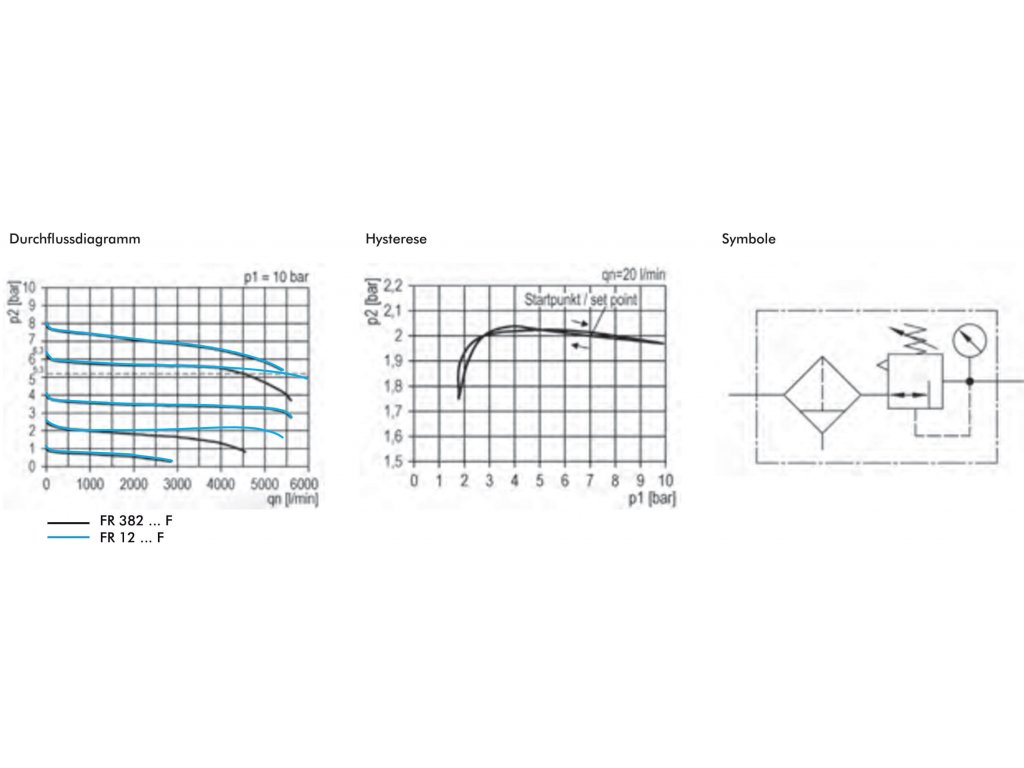

| Przepływ | 5 200 l/min |
| Dokładność filtracji | 5 µm |
| Maks. ilość kondensatu | 49 cm³ |
| Zbiornik | plastikowy, jako wariant metalowy |
| Spust kondensatu | półautomatyczny, jako wariant automatyczny |
| Manometr | Ø 50 mm, 0–25 bar, w zestawie |
| Przyłącze manometru | G 1/4" |
| Montaż w panelu | gwint M 42 × 1,5 |
| Zabezpieczenie nastawy | wciśnięciem pokrętła, kłódką VHS 20 |
| Odpowietrzenie nadciśnienia | 70 l/min |

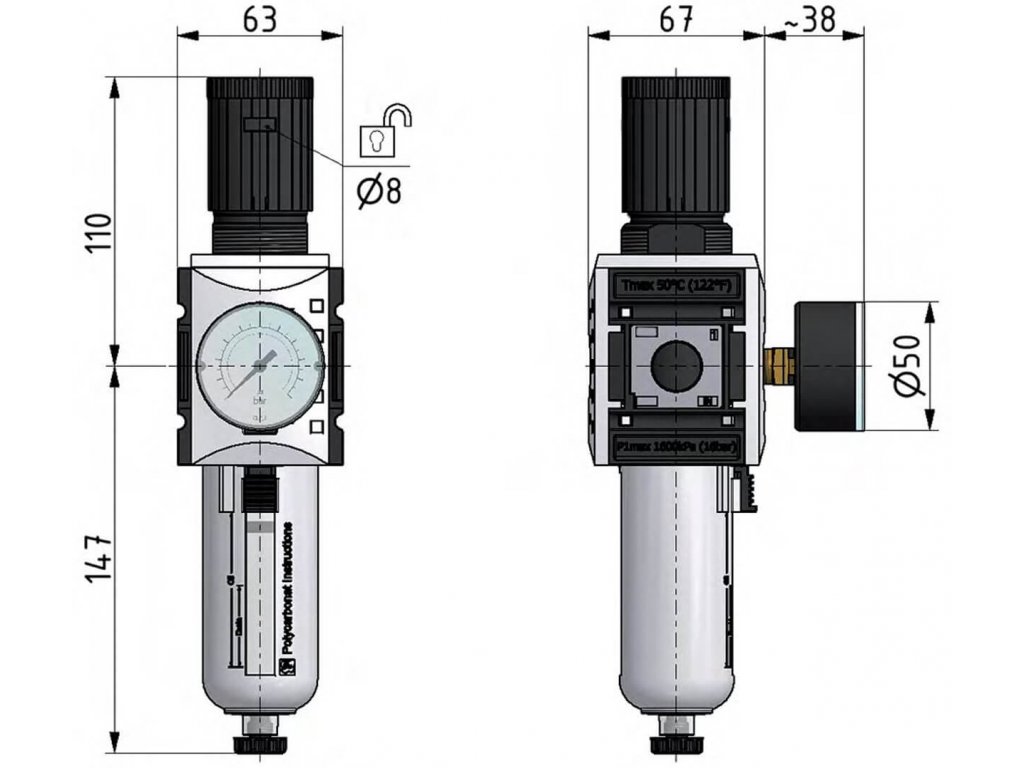

| Szerokość × wysokość | 63 × 257 mm |
| Materiał | korpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze i gazy obojętne |
| Strefy zagrożone wybuchem | tak, strefy 1, 2, 21 i 22, T4 |
Wersje
Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.
| Numer katalogowy | Zbiornik | Spust kondensatu |
|---|---|---|
| FR12-16F | plastikowy w koszu ochronnym | półautomatyczny |
| FR12-16F-AM | plastikowy w koszu ochronnym | automatyczny |
| FR12-16F-AMNC | plastikowy w koszu ochronnym | automatyczny, zamknięty bez ciśnienia |
| FR12-16F-M | metalowy z wziernikiem | półautomatyczny |
| FR12-16F-MAM | metalowy z wziernikiem | automatyczny |
Do czego się nadaje
Oszczędza miejsce i jedno połączenie tam, gdzie potrzebujesz czystego powietrza o stałym ciśnieniu i bez smarowania. Rozmiar 2 nadaje się do maszyn i większych instalacji.
Do tego rozmiaru pasują: zapasowy wkład FV-2F · zapasowy zbiornik BF2F, BFM2F · pierścień uszczelniający zbiornika OR2F · zapasowa membrana MEMBRANER12F · osłona sprężyny FEDERHAUBE2F · pokrętło FEDERHAUBE2F-RAD · kłódka na pokrętło VHS20 · nakrętka do montażu w panelu SM2F · kątownik mocujący W2F · zestaw łączący KP2F · zestaw łączący z konsolą ścienną KPW2F · konsole ścienne z gwintem WK2-12F.
Strefy zagrożone wybuchem
Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.
Ventilek radzi
Praca ciągła wymaga automatu. Spust półautomatyczny wypuszcza kondensat tylko przy spadku ciśnienia. Tam, gdzie urządzenie pracuje bez przerwy, wybierz spust automatyczny.
Parametry dodatkowe
| Kategoria: | Reduktory ciśnienia z filtrem FUTURA do stref ATEX do 16 bar |
|---|---|
| Wersja: | Reduktor ciśnienia z filtrem |
| Ciśnienie: | 16 barów |
| Wymiary: | 63 × 257 mm |
| Certyfikacja: | ATEX |
| Możliwość filtrowania: | 5 µm |
| Wkład filtra: | Wkład wymienny 5 µm (FV-2F) |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | 49 cm3 |
| Odpływ kondensatu: | Półautomatyczne, Automatyczne |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 5200 l/min |
| Zakres regulacyjny: | 0,5 - 16 barów |
| Zakres manometru: | 0 - 25 barów |
| Zawarte w dostawie: | Manometr |
| Rodzaj produktu: | Reduktor z filtrem |
| Gwint: | G 1/2" |
| Gwint do manometru: | 1/4" |
| Stopień filtracji: | Filtr podstawowy 3–5 µm |
| W magazynie: | Magazyn zewnętrzny |
