Kompresor Pro Line B70-7,5-500FTXH, 500 l, 15 bar, 400 V Najväčšie sanie na 15 bar: jednotka B70, 7,5 kW na 400 V, 930 l/min pri 1 000 ot/min, rozbeh hviezda-trojuholník, 500 l, 102 dB Lwa / 82 dB vo 4 m

Podrobný popis

B70 · 500 l · 930 l/min · 15 bar · 400 V · Y-D

Väčší z oboch 15-barových strojov. B70-7,5-500FTXH nasaje 930 l/min liatinovou dvojstupňovou jednotkou B70 na 1 000 ot/min s motorom 7,5 kW a plní ležatý vzdušník 500 l na 15 bar; 102 dB Lwa, vo 4 m 82 dB. Pre pneuservis s viacerými pracoviskami, delenie materiálu alebo tlakové skúšky potrubia — tam, kde sa vzduch berie v dlhých dávkach a nádoba sa má dopĺňať rýchlo.

Prečo B70 na 15 bar namiesto B70 na 11 bar

Tá istá jednotka B70 nasaje na 11 bar 1 210 l/min pri 1 300 ot/min; tu ju remeňový prevod spomalí na 1 000 ot/min a sanie klesne na 930 l/min. Za tých 280 litrov za minútu dostanete 15 bar v nádobe — tlak pre náradie a technológie, ktoré chcú pri nástroji viac než 10 bar, a približne o tretinu viac vzduchu v zásobe v rovnakých 500 litroch. Rozvádzač hviezda-trojuholník s elektroventilom odľahčenia spúšťa motor 7,5 kW s menším prúdovým nárazom a bez tlaku v hlave; pôdorys 2 030 × 670 mm je rovnaký ako pri päťstovke na 11 bar. Kto má odber rovnomerný bez špičiek a stačí mu 11 bar, berie viac vzduchu zo základnej verzie; kto chce 15 bar bez prestávok po celú zmenu, potrebuje stroj stavaný na trvalú prevádzku, teda rad ATH.

Výbava a detaily

Čo B70-7,5-500FTXH vie z výroby

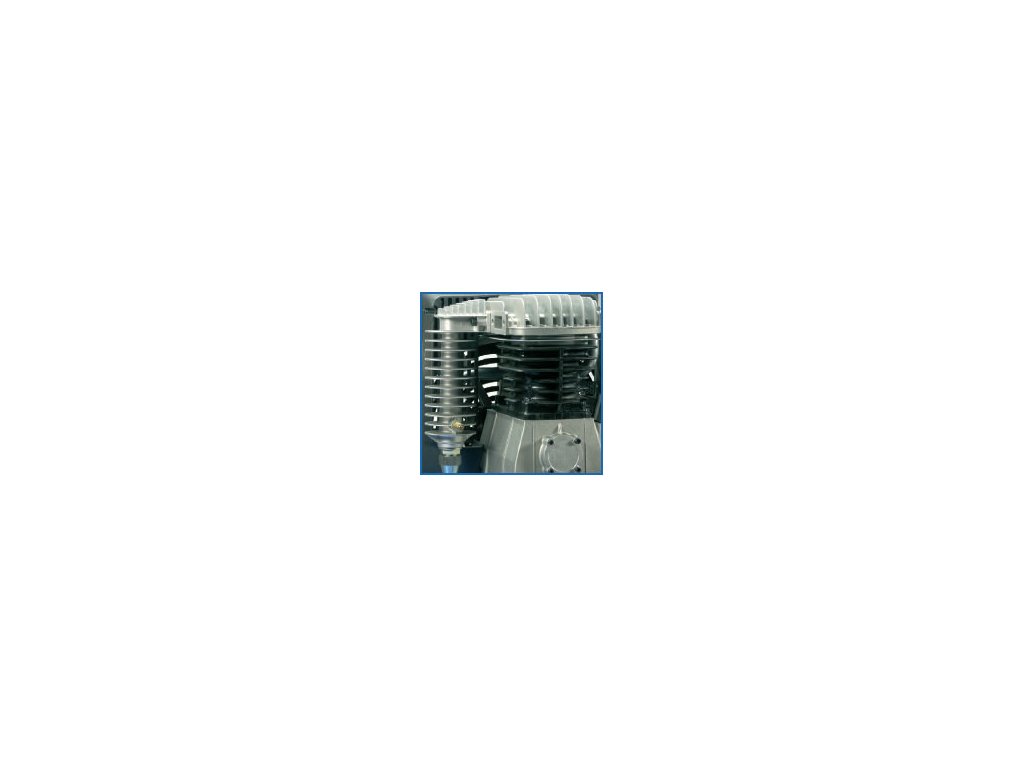

• dvojstupňová jednotka B70 s liatinovými valcami a rebrovaným medzichladičom, mazaná olejom, s olejoznakom; pohon klinovými remeňmi s prevodom na 1 000 ot/min pod tvarovaným krytom

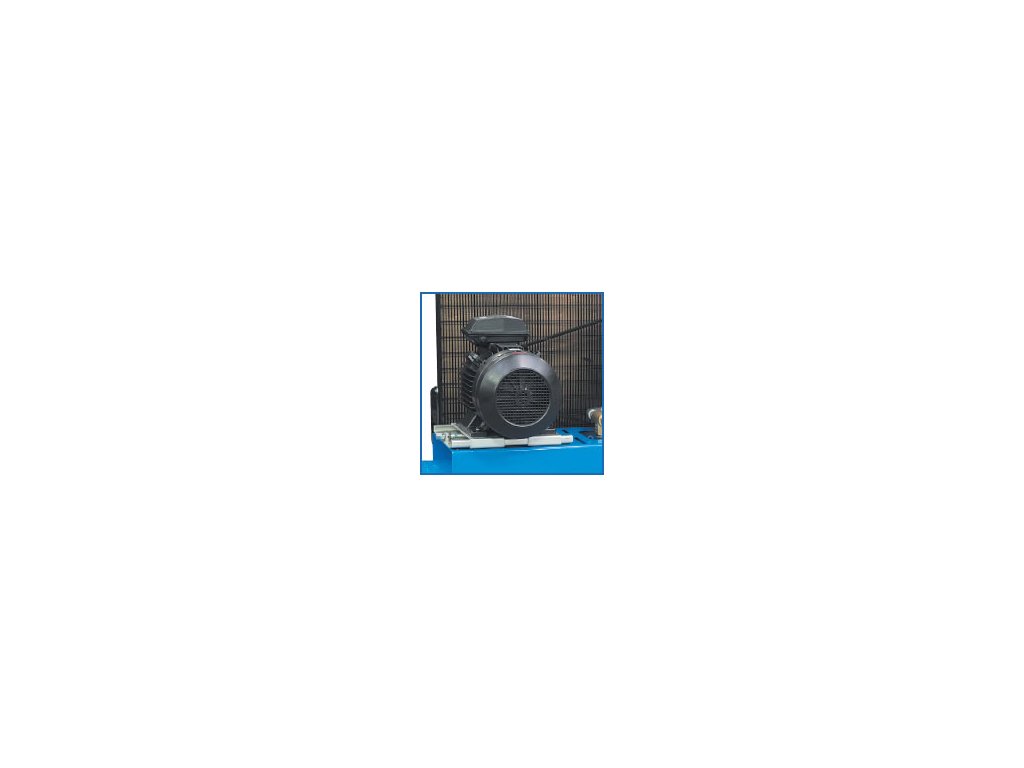

• trojfázový elektromotor 7,5 kW (10 hp), 400 V / 50 Hz, tepelná ochrana
• rozvádzač s hlavným vypínačom a rozbehom hviezda-trojuholník, elektroventil odľahčenia štartu — motor sa roztáča bez tlaku v hlave
• sací výkon 930 l/min, tlak 15 bar, dochladzovač na výstupe z jednotky

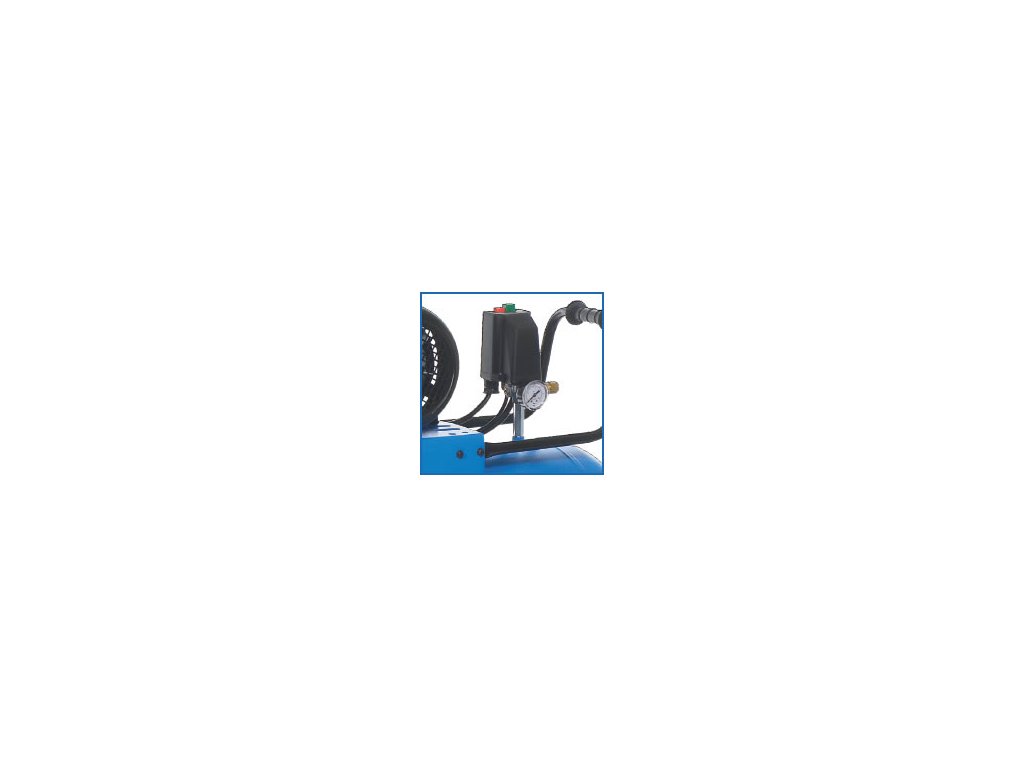

• tlakový spínač s manometrom — automatický chod podľa tlaku v nádobe

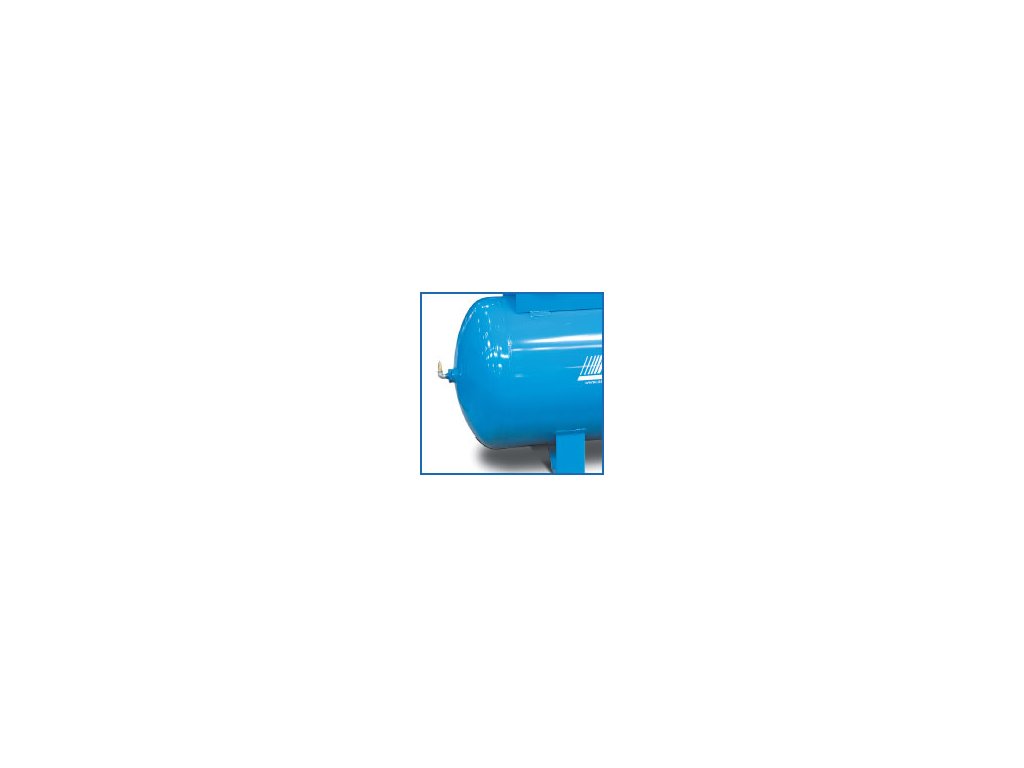

• ležatý vzdušník 500 l s hrubšou stenou pre 15 bar, na pätkách s otvormi na uchytenie; poistný ventil, ventil kondenzátu v dne; výstup vzduchu guľovým kohútom do rozvodu (regulátor, filter a rýchlospojky pri pracovisku)
• hlučnosť 102 dB Lwa, vo 4 m 82 dB
• QR kód AirTube na nádobe otvorí servisné videá; záruka 2 roky (rozšírenie na 3 roky za príplatok), na vzdušník 10 rokov proti prehrdzaveniu

Detaily stroja

Kam ďalej, keď B70-7,5-500FTXH nesedí

Menší 15-barový stroj s rovnakou nádobou je B60-5,5-500FTXH s jednotkou B60 a motorom 5,5 kW; tá istá jednotka B70 s 1 210 l/min je B70-7,5-500FT na 11 bar. Odber bez prestávok po celú zmenu na 15 bar pokryjú piestové stroje ATH stavané na trvalú prevádzku. Čo sa deje pri každom štarte, vysvetľuje slovníkové heslo o rozbehu hviezda-trojuholník. Kam sa stroj radí, ukazuje prehľad 15-barovej verzie.

Hodnoty platia pre napájanie 50 Hz. Sací výkon je množstvo vzduchu, ktoré jednotka nasaje pri 1 000 ot/min; koľko ho dostane náradie, závisí od tlaku a nádoby. Hlučnosť je uvedená ako hladina akustického výkonu Lwa a akustický tlak vo 4 m od stroja. Rozmery uvedené v texte sú rozmery stroja bez obalu. Piestový kompresor pracuje v cykloch (doplnenie nádoby a pauza), nie nepretržite.
