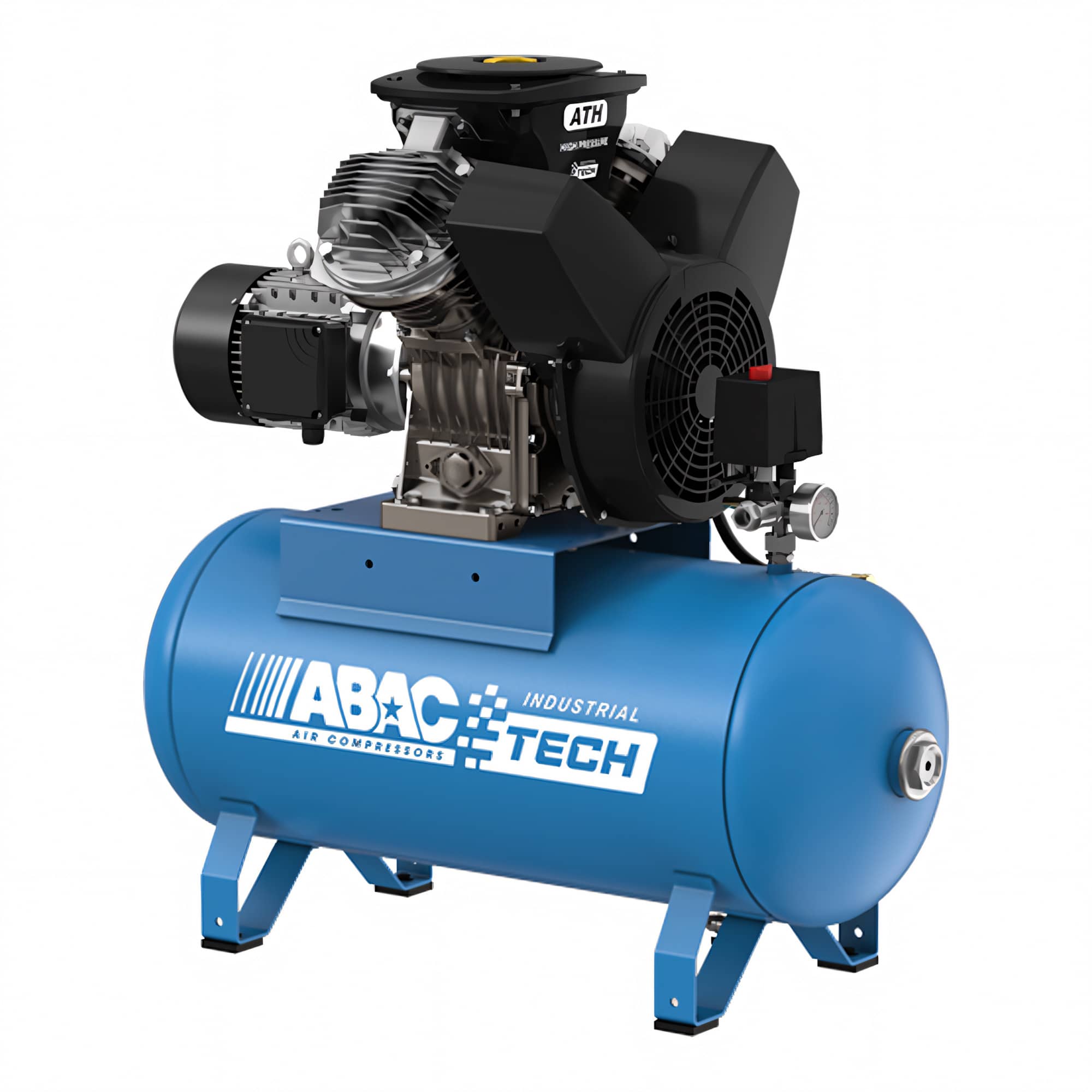

ABAC Tech ATH 15 bar: dvoustupňové stroje pro trvalý provoz

ABAC Tech ATH · 15 bar · dvoustupňové

Běžný pístový kompresor s jedním stupněm stlačení končí někde u deseti, nanejvýš jedenácti barů. ABAC Tech ATH jde na 15 bar, protože stlačuje ve dvou stupních: první, větší válec vzduch předstlačí, mezichladič ho zchladí a druhý, menší válec ho dotlačí na provozní tlak. K tomu motor S1 na 100% pracovní cyklus, přímý pohon bez řemenů a pomalé otáčky 1 500 za minutu. Osm strojů od 1,5 do 7,5 kW: pět na nosném rámu do vlastní zástavby a tři rovnou na ležatém vzdušníku.

Tři věci, které výběr rozhodnou

Všech osm strojů je olejem mazaných, dvoustupňových na 15 bar, s přímým pohonem a na třífázovém přívodu 400 V. Liší se třemi věcmi.

Jak se čte kód stroje

Kód ATH-5,5/15-270FTX se skládá ze čtyř částí: ATH je vysokotlaká řada, první číslo je příkon v kilowattech, /15 je provozní tlak v barech a písmena na konci určují provedení.

Proč dva stupně a ne jeden

Stlačit vzduch na patnáct barů v jednom kroku jde jen za cenu vysoké teploty a mizerné účinnosti — proto běžné jednostupňové stroje končí kolem deseti barů. ATH má proto dva válce zapojené za sebou: větší nízkotlaký nasaje vzduch a předstlačí ho, mezichladič mu odebere teplo a menší vysokotlaký válec ho dotlačí na 15 bar. Chlazení mezi stupni je přesně to, co dvoustupňovou konstrukci dělá účinnou.

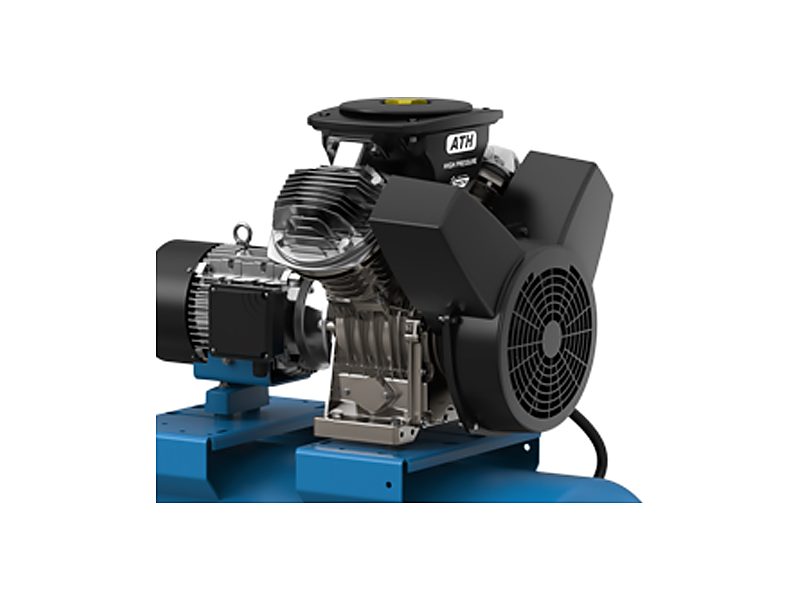

V číslech je to vidět: agregát 1,5 kW nasaje 252 l/min a při plných patnácti barech dodá 180 l/min. Jednostupňový stroj téže velikosti ztratí při deseti barech skoro dvě třetiny nasátého objemu. Zbytek stavby je stejný jako u ostatních řad ABAC Tech: olejem mazaný agregát s válci do V, nerezové ventily, ložiska mazaná na celou dobu životnosti, velký ventilátor a čtyřpólový motor S1 na nepřetržitou zátěž.

Všech osm strojů vedle sebe

Výtlak je množství vzduchu, které stroj doopravdy dodá při provozním tlaku 15 bar; sání je objem, který nasaje nízkotlaký válec. Lwa je hladina akustického výkonu ze štítku, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Rozměry jsou délka × šířka × výška. Všechny hodnoty jsou údaje výrobce.

#showmore#

Hlučnost bez přikrášlování

Tyhle stroje jsou hlasité a nemá smysl to zakrývat: hladina akustického výkonu Lwa je 98 až 101 dB. Je to otevřený průmyslový stroj bez jakéhokoli krytu, konstruovaný na výkon a odvod tepla, ne na klid v místnosti. Patří do strojovny, do přístavku nebo za zeď, ne k pracovnímu stolu.

🔴 Pozor na srovnávání s jinými nabídkami. Katalogy často uvádějí u téhož stroje číslo 78 až 81 dB — to je ale akustický tlak Lwp měřený ve čtyřech metrech, který je zhruba o 20 dB(A) nižší než výkon Lwa ze štítku. Obě čísla jsou správná, jen každé měří něco jiného. U nás najdete u každého stroje obě.

Provedení zblízka

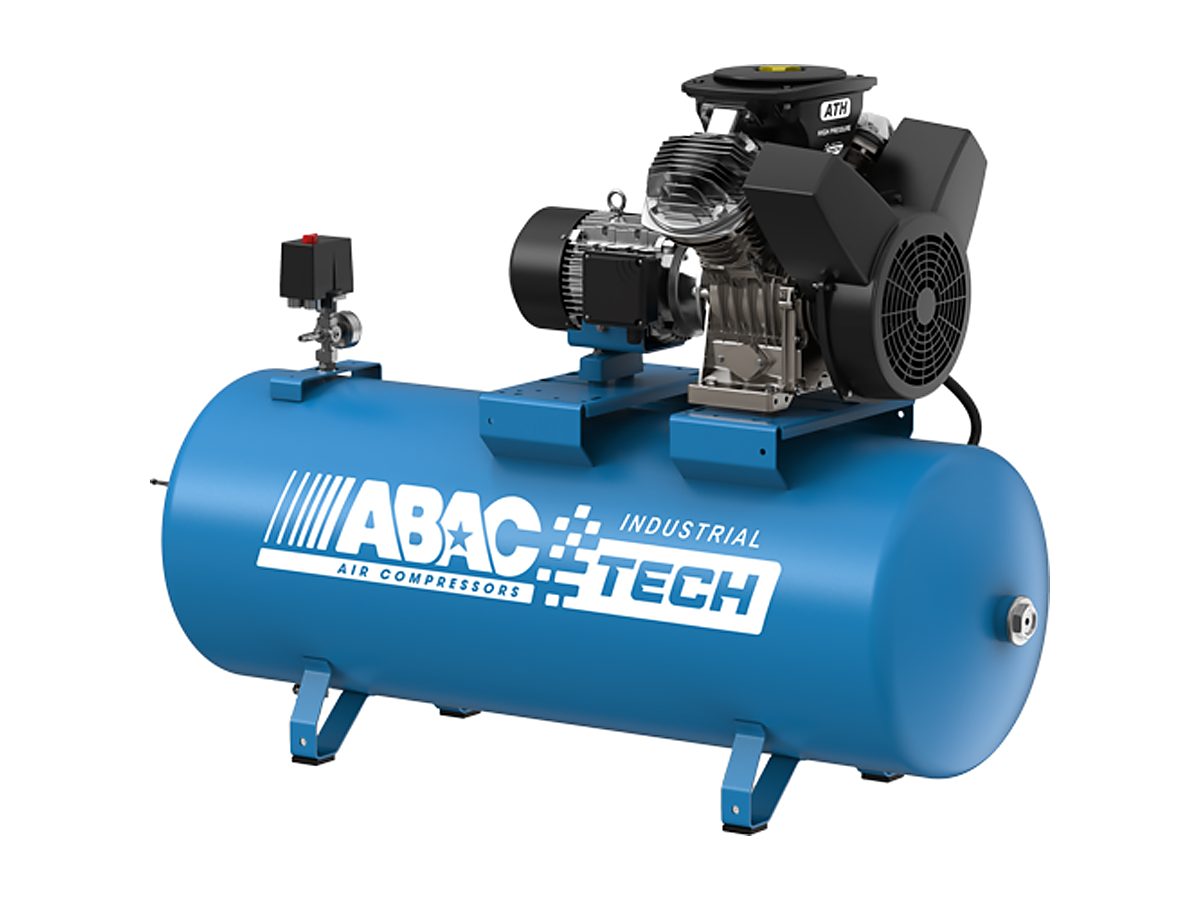

Tentýž dvoustupňový agregát přijede buď na nosném rámu, nebo usazený na ležatém vzdušníku.

Co mají všechny stroje společné

Časté dotazy

Proč potřebuju dvoustupňový stroj, když chci 15 bar?

Protože jednostupňové stlačení na patnáct barů znamená vysokou výstupní teplotu a velkou ztrátu účinnosti. Dva stupně si práci rozdělí a mezi nimi se vzduch ochladí — stroj proto při patnácti barech dodá víc vzduchu a méně se tepelně namáhá. U ATH je to slyšet i na číslech: 252 l/min nasátého vzduchu proti 180 l/min dodaných při plném tlaku.

Co přesně znamená S1 a proč na tom záleží?

S1 je označení pracovního režimu motoru podle normy: stroj smí běžet nepřetržitě na plný výkon, dokud je chlazený. Běžné dílenské kompresory mají S3, což znamená, že po určité době provozu musí následovat pauza na vychladnutí — obvykle zhruba půl na půl. Pokud stroj s S3 necháte běžet nonstop, přehřeje se a zkrátíte mu život na zlomek.

Jaký je rozdíl mezi provedením BT a FT?

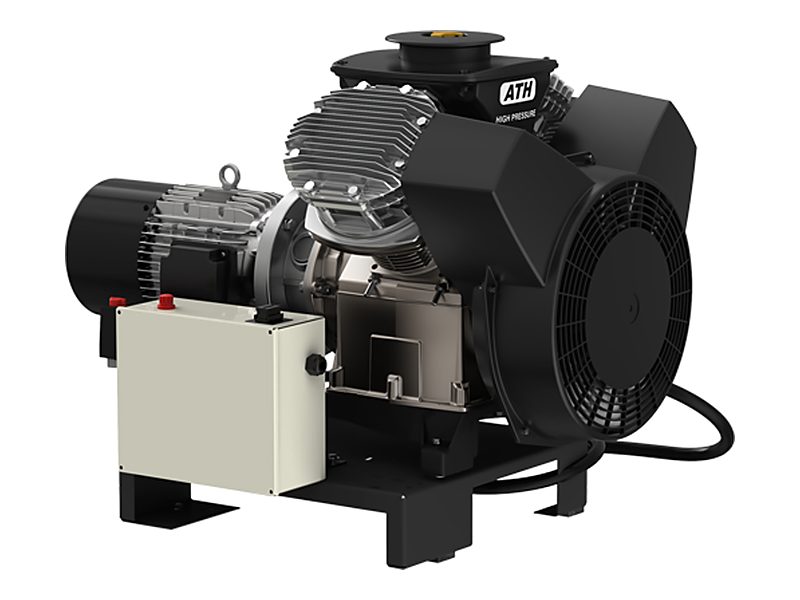

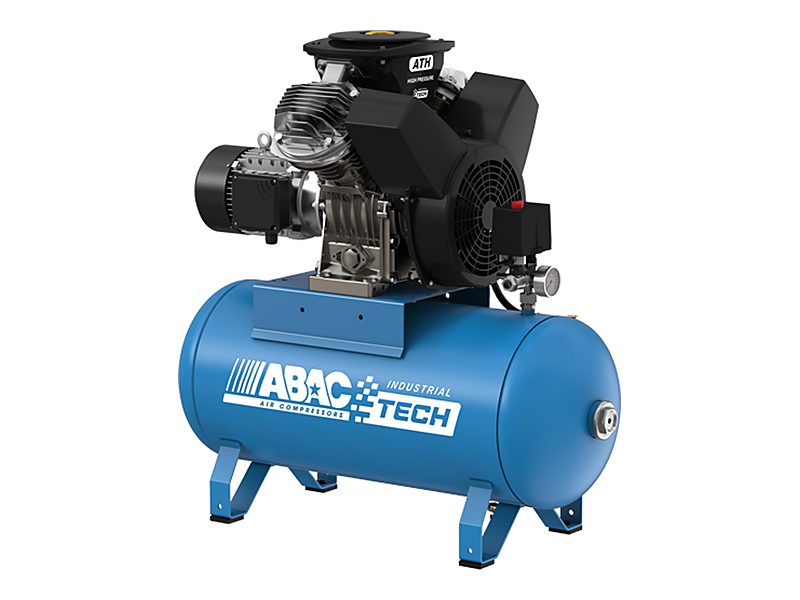

Stroj je uvnitř stejný. BT je agregát s motorem na ocelovém nosném rámu bez nádoby — vzduch jde do rozvodu nebo do vaší vlastní tlakové nádoby. FT je totéž usazené na ležatém vzdušníku (90 nebo 270 l), který zároveň tvoří podstavec. FT se jen postaví a připojí, BT počítá s tím, že zásobu vzduchu už máte.

Musí být na 15 bar certifikovaný celý rozvod?

Ano. Tlaková nádoba, potrubí, hadice i spojky musí být na provozní tlak dimenzované a nádoba musí mít odpovídající revizi. Nádobu na 10 barů k patnáctibarovému stroji připojit nelze. Pokud si nejste jistí, co vaše stávající sestava vydrží, je bezpečnější volbou provedení FT s nádobou od výrobce.

Proč je v tabulce výtlak, a ne sání?

Protože výtlak je vzduch, který doopravdy doteče do technologie při provozním tlaku 15 bar. Sání je objem, který nasaje nízkotlaký válec — u ATH-1,5/15 je to 252 l/min proti 180 l/min výtlaku. Pro výběr stroje je rozhodující výtlak; uvádíme obojí, aby bylo jasné, co je co.

Opravdu je to tak hlučné?

Ano. Akustický výkon Lwa je 98 až 101 dB, což odpovídá otevřenému průmyslovému stroji bez krytu. Číslo 78 až 81 dB, které se u těchto strojů objevuje, je akustický tlak ve čtyřech metrech — jiná veličina, zhruba o 20 dB(A) nižší. Pokud potřebujete stroj do místnosti, kde se pracuje, hledejte provedení ve zvukové skříni.

Jde stroj provozovat na 230 V?

Ne. Všechny stroje v téhle kategorii jsou na třífázovém přívodu 400 V / 50 Hz. U pěti nejsilnějších je navíc rozběh přes hvězdu-trojúhelník, takže je potřeba odpovídající jištění.

Kam dál

Tahle kategorie je patnáctibarová větev řady ABAC Tech ATH. Ostatní větve průmyslové řady vypadají takhle: Přehled všech řad najdete v kategorii Kompresory.

• ATH na 20 bar — tatáž dvoustupňová konstrukce s vyšším provozním tlakem
• ATH na 30 bar — nejvyšší tlak řady — pro tlakové zkoušky a speciální technologie
• Desetibarová řada ATL — když patnáct barů nepotřebujete — jednostupňové stroje S1 na 10 bar
• Řemenová řada B na 15 bar — dílenská alternativa s klínovými řemeny a vzdušníkem, bez nároku na trvalý provoz
• ATL na vzdušníku — hotové sestavy na 10 bar — 90 i 270 litrů
• Jak vybrat kompresor — postup od spotřeby nářadí přes výkon až k objemu vzdušníku

Výkonové údaje jsou měřeny podle ISO 1217, příloha C, v platném znění; hlučnost podle ISO 2151. Hladina akustického výkonu Lwa se podle evropské směrnice pro strojní zařízení uvádí na štítku stroje, hladina akustického tlaku Lwp je měřena ve vzdálenosti čtyř metrů a je zhruba o 20 dB(A) nižší. Všechny hodnoty jsou údaje výrobce.
