ABAC Tech ATH 30 bar: vysokotlaké dvoustupňové stroje

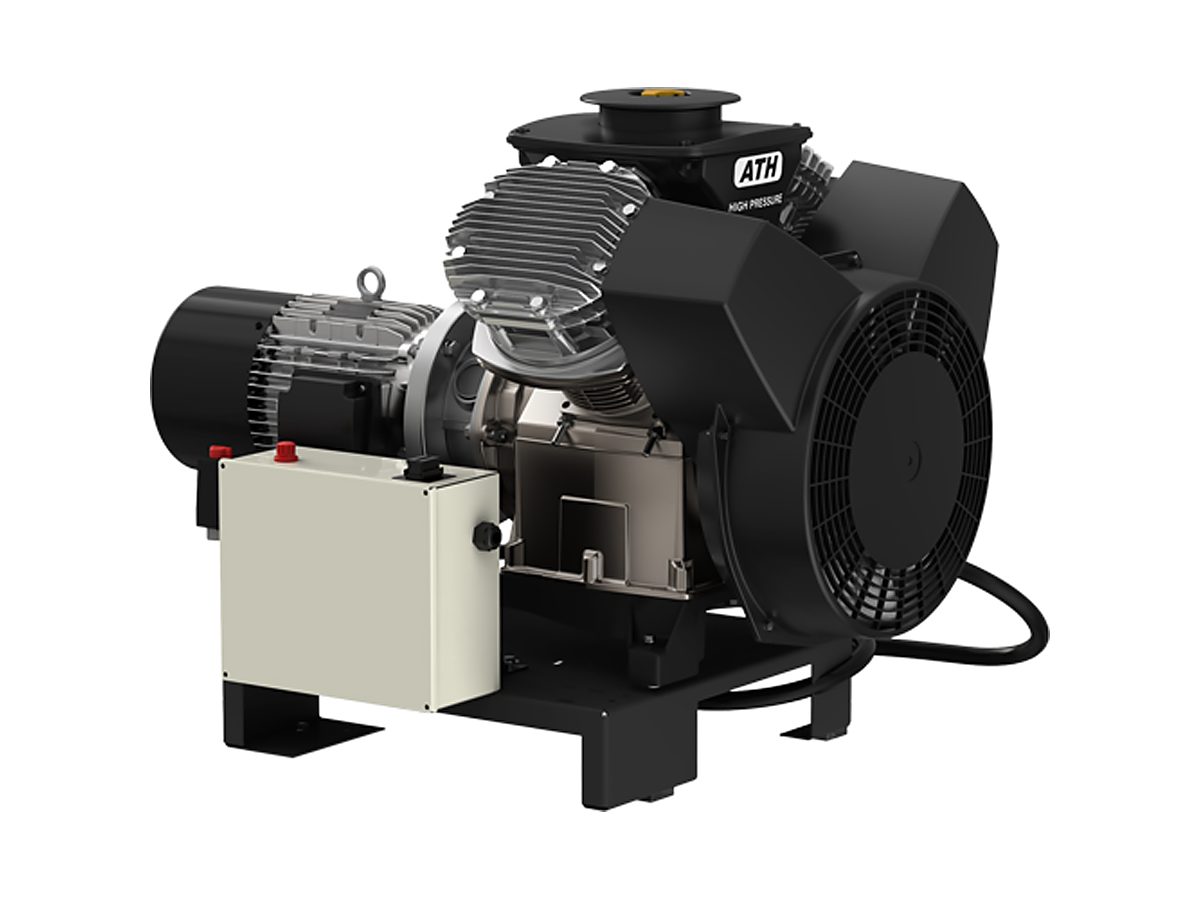

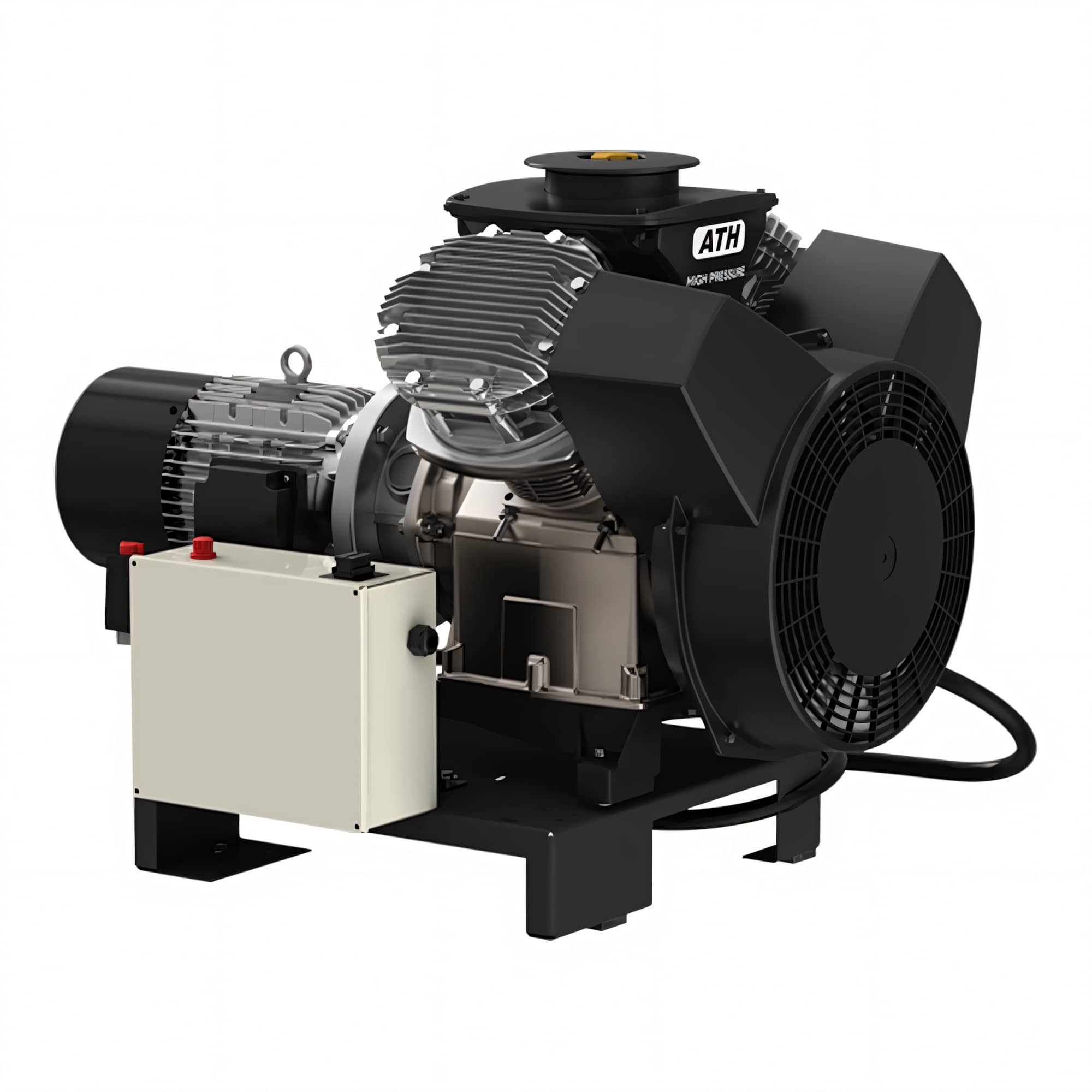

Vysokotlaký kompresor ABAC Tech ATH na 30 bar na nosném ocelovém rámu s rozvaděčem

ABAC Tech ATH · 30 bar · dvoustupňové

Třicet barů je trojnásobek toho, co dá běžný dílenský kompresor, a vrchol celé řady ABAC Tech ATH. Dostat se tam jde jedině dvěma stupni stlačení: velký nízkotlaký válec vzduch předstlačí, mezichladič mu odebere teplo a menší vysokotlaký válec ho dotlačí na provozní tlak. Na rozdíl od patnácti- a dvacetibarové větve tu není ani jeden stroj na vzdušníku — všech šest strojů je agregát s motorem na nosném rámu a tlakovou nádobu si k nim pořizujete vlastní. Příkon od 2,2 do 15 kW.

30 barprovozní tlak

2 stupněstlačení vzduchu

S1 85 %pracovní cyklus

150–1 020 l/minvýtlak při 30 bar

Tři věci, které výběr rozhodnou

Všech šest strojů je olejem mazaných, dvoustupňových na 30 bar, s přímým pohonem, na nosném rámu a na třífázovém přívodu 400 V. Liší se třemi věcmi.

1. Kolik vzduchu při třiceti barech?

Rozhoduje výtlak při 30 barech, ne sání — to je vzduch, který doopravdy doteče do technologie. Rozsah je 150 až 1 020 l/min. Pozor na skok mezi 7,5 a 11 kW: přidáte tři a půl kilowattu, ale výtlak stoupne jen z 510 na 558 l/min. Zlom přijde až u patnácti kilowattů.

2. Máte nádobu na třicet barů?

Žádný stroj v téhle kategorii vzdušník nemá — je to agregát s motorem na nosném rámu s rozvaděčem. Tlaková nádoba musí být vaše a musí být na třicet barů konstruovaná a revidovaná; nádobu na deset, patnáct ani dvacet barů sem připojit nelze.

3. Unese váš přívod přímý start?

Pět strojů má v kódu X — rozjíždějí motor přes hvězdu-trojúhelník, takže proudový náraz při startu je mírnější. Od 4 kW výš je to nutnost. Přímo startuje jen nejmenší stroj s příkonem 2,2 kW.

Jak se čte kód stroje

Kód ATH-5,5/30-BTX se skládá ze čtyř částí: ATH je vysokotlaká řada, první číslo je příkon v kilowattech, /30 je provozní tlak v barech a písmena na konci určují provedení.

ATH — vysokotlaká řada

Dvoustupňový agregát s válci do V a s hlavou, která nese označení HIGH PRESSURE. Číslo za lomítkem je provozní tlak — vedle třicetibarové větve existuje i patnácti- a dvacetibarová.

BT — na nosném rámu

Všech šest strojů, 73 až 250 kg. Agregát usazený na ocelovém rámu, s rozvaděčem a tlakovým spínačem. Vzduch jde do rozvodu nebo do vlastní tlakové nádoby — ta ale musí být na 30 bar certifikovaná.

X — hvězda-trojúhelník

Pět strojů od 4 kW výš. Motor se rozjíždí ve dvou krocích, takže proudová špička při startu je výrazně nižší. Na chod po rozběhnutí to vliv nemá.

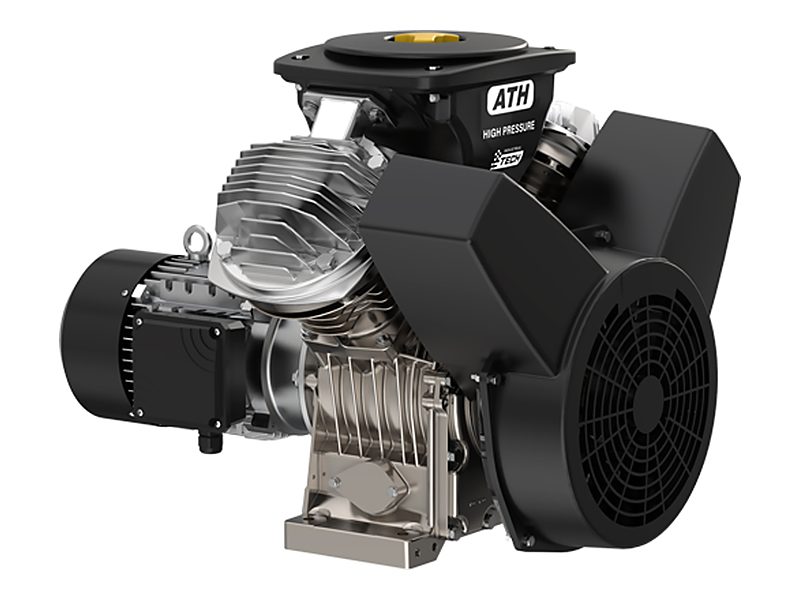

Dvoustupňový agregát ABAC Tech ATH s motorem, mezichladičem a ventilátorem zblízka

Proč dva stupně a ne jeden

Na třicet barů se jedním stupněm stlačit nedá ani teoreticky — teplota na výtlaku by byla dávno za mezí, kterou olej a ventily snesou. ATH má proto dva válce zapojené za sebou: větší nízkotlaký nasaje vzduch a předstlačí ho, mezichladič mu mezi stupni odebere teplo a menší vysokotlaký válec ho dotlačí na 30 bar. Bez toho mezichlazení by dvoustupňová konstrukce nedávala smysl.

V číslech je to vidět: agregát 2,2 kW nasaje 252 l/min a při plných třiceti barech dodá 150 l/min, tedy 60 % nasátého objemu. Zbytek stavby je stejný jako u ostatních řad ABAC Tech: olejem mazaný agregát s válci do V, nerezové ventily, ložiska mazaná na celou dobu životnosti, velký ventilátor a čtyřpólový motor na 1 500 otáček.

Pracovní cyklus: tady je to 85 %, ne 100 %

U patnácti- a dvacetibarové větve ATH uvádí výrobce motor v režimu S1 100 % — stroj smí běžet nepřetržitě. U třicetibarové větve je to S1 85 % a stojí to v téže tabulce, hned pod dvacetibarovou. Vyšší tlak znamená víc tepla, a to si žádá svoje.

Prakticky to znamená, že stroj počítá s krátkou pauzou zhruba po každých padesáti minutách provozu — tedy asi devět minut z hodiny. Pořád je to průmyslový režim, který běžný dílenský kompresor s S3 nedá ani náhodou. Ale není to nonstop. Když potřebujete opravdu nepřetržitý chod, je správná volba dvacetibarová větev, kde je S1 100 %.

Všech šest strojů vedle sebe

Vysokotlaké kompresory ABAC Tech ATH 30 bar — 6 strojů na nosném rámu, dvoustupňové, S1 85 %, 2,2 až 15 kW, výtlak 150 až 1 020 l/min
Model	Rozběh	Příkon	Sání	Výtlak při 30 bar	Lwa / Lwp	Hmotnost	Rozměry
ATH-2,2/30-BT	přímý	2,2 kW	252 l/min	150 l/min	99 / 79 dB(A)	73 kg	686 × 575 × 671 mm
ATH-4/30-BTX	hvězda-trojúhelník	4 kW	456 l/min	264 l/min	99 / 79 dB(A)	80 kg	686 × 575 × 671 mm
ATH-5,5/30-BTX	hvězda-trojúhelník	5,5 kW	570 l/min	384 l/min	100 / 80 dB(A)	101 kg	1 073 × 693 × 761 mm
ATH-7,5/30-BTX	hvězda-trojúhelník	7,5 kW	780 l/min	510 l/min	101 / 81 dB(A)	121 kg	1 073 × 693 × 761 mm
ATH-11/30-BTX	hvězda-trojúhelník	11 kW	996 l/min	558 l/min	105 / 85 dB(A)	160 kg	1 073 × 820 × 840 mm
ATH-15/30-BTX	hvězda-trojúhelník	15 kW	1 710 l/min	1 020 l/min	106 / 86 dB(A)	250 kg	1 118 × 820 × 840 mm

Výtlak je množství vzduchu, které stroj doopravdy dodá při provozním tlaku 30 bar; sání je objem, který nasaje nízkotlaký válec. Lwa je hladina akustického výkonu ze štítku, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Rozměry jsou délka × šířka × výška. Všechny hodnoty jsou údaje výrobce.

#showmore#

Hlučnost bez přikrášlování

Tyhle stroje jsou hlasité a nemá smysl to zakrývat: hladina akustického výkonu Lwa je 99 až 106 dB. Je to otevřený průmyslový stroj bez jakéhokoli krytu, konstruovaný na výkon a odvod tepla, ne na klid v místnosti. Patří do strojovny, do přístavku nebo za zeď, ne k pracovnímu stolu.

🔴 Pozor na srovnávání s jinými nabídkami. Katalogy často uvádějí u téhož stroje číslo 79 až 86 dB — to je ale akustický tlak Lwp měřený ve čtyřech metrech, který je zhruba o 20 dB(A) nižší než výkon Lwa ze štítku. Obě čísla jsou správná, jen každé měří něco jiného. U nás najdete u každého stroje obě.

Provedení zblízka

Co je na stroji vidět zblízka: hlava dvoustupňového agregátu a rozvaděč na nosném rámu.

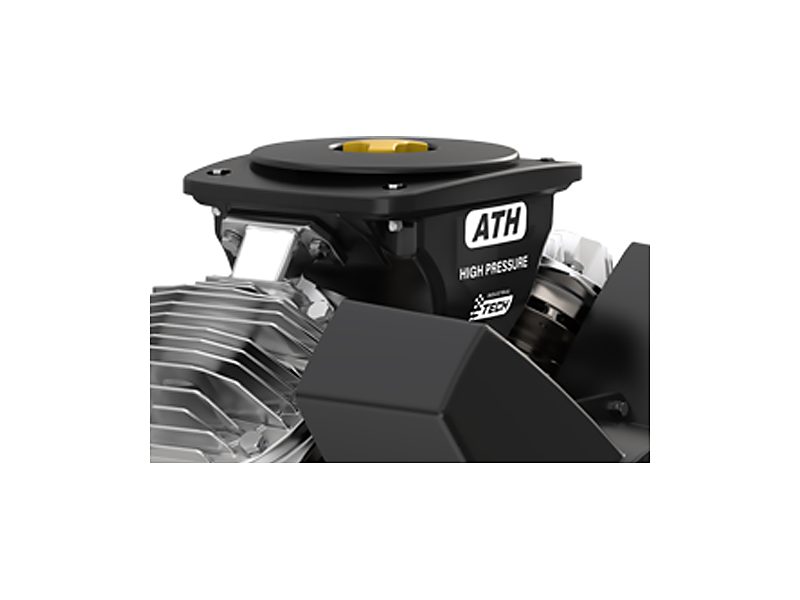

Hlava dvoustupňového agregátu ABAC Tech ATH s označením HIGH PRESSURE a žebrovaným válcem — Hlava agregátu nese označení HIGH PRESSURE. Dva válce do V tu pracují za sebou, ne vedle sebe.

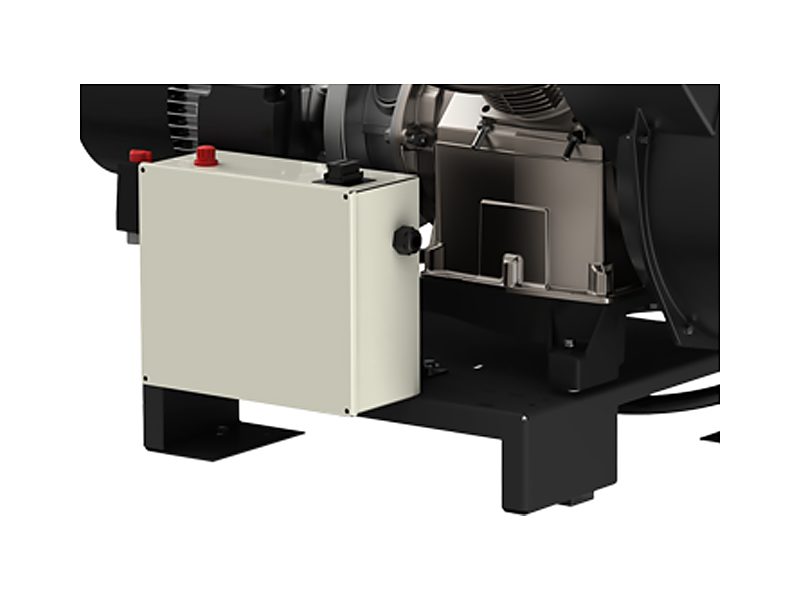

Rozvaděč s hlavním vypínačem a nosný ocelový rám vysokotlakého kompresoru ABAC Tech ATH — Rozvaděč s hlavním vypínačem a ocelový rám s patkami k ukotvení.

Co mají všechny stroje společné

Dvoustupňové stlačení na 30 bar

Nízkotlaký válec předstlačí, mezichladič odebere teplo a vysokotlaký válec dotlačí vzduch na provozní tlak.

Motor v režimu S1 85 %

Průmyslový režim s krátkou pauzou zhruba po padesáti minutách provozu. Ne nonstop, ale řádově jinde než dílenské S3.

Přímý pohon bez řemenů

Agregát sedí přímo na motoru. Odpadá napínání řemenů i jejich výměna.

Válce do V s žebrováním

Masivní žebrování odvádí teplo, kterého při třiceti barech vzniká nejvíc z celé řady.

Nerezové ventily

Ventilová deska z nerezu snese vysoké teploty a cyklickou zátěž trvalého provozu.

Ložiska mazaná na život

Ložiska klikového hřídele se nemažou v servisních intervalech — jsou naplněná z výroby.

Třífázový přívod 400 V

Celá řada je na 400 V / 50 Hz. Od 4 kW výš s rozběhem přes hvězdu-trojúhelník.

Dva roky záruky

Na všechny stroje řady platí dvouletá záruka.

Ventilek radí

Mezi sedmi a jedenácti kilowatty se skoro nic nezmění. Zlom je až u patnácti. Vypadá to nelogicky, ale jsou to čísla výrobce: 7,5 kW dodá 510 l/min, 11 kW jen 558 l/min — o devět procent víc za o polovinu vyšší příkon. Teprve 15 kW skočí na 1 020 l/min, tedy na dvojnásobek. Když vám sedmapůlka nestačí, nemá většinou smysl brát jedenáctku; buď zůstaňte, nebo jděte rovnou na patnáct. A nádoba: na třicet barů musí být certifikovaná, tady ji v ceně nemá ani jeden stroj.

Časté dotazy

Opravdu tenhle stroj nesmí běžet nonstop?: Výrobce u třicetibarové řady uvádí pracovní režim S1 85 %, kdežto u patnácti- a dvacetibarové S1 100 %. Prakticky to znamená krátkou pauzu zhruba po padesáti minutách provozu, tedy asi devět minut z hodiny. Je to průmyslový režim — běžný dílenský kompresor má S3, kde je poměr zhruba půl na půl. Pokud potřebujete opravdu nepřetržitý chod, je správná volba dvacetibarová větev.
Proč dá jedenáctikilowattový stroj jen o málo víc než sedmapůlkilowattový?: Protože má menší agregát, než by člověk čekal: nasaje 996 l/min proti 780 l/min u sedmapůlky a při třiceti barech z toho dodá 558 proti 510 l/min. Je to údaj výrobce, ověřený v jeho tabulce. Pokud potřebujete výrazně víc vzduchu, skok je až u patnácti kilowattů — 1 020 l/min.
Co v téhle kategorii dostanu a co si musím pořídit sám?: Dostanete agregát s motorem na ocelovém nosném rámu, s rozvaděčem a tlakovým spínačem — stroj se postaví, ukotví a připojí. Tlaková nádoba součástí není a v téhle kategorii ji nemá ani jeden stroj; musí být vaše, konstruovaná na třicet barů a s platnou revizí. Totéž platí o potrubí, hadicích a spojkách.
Musí být na 30 bar certifikovaný celý rozvod?: Ano, a je to tu důležitější než u nižších tlaků. Tlaková nádoba, potrubí, hadice i spojky musí být na provozní tlak dimenzované a nádoba musí mít odpovídající revizi. Nádobu na 10, 15 ani 20 barů připojit nelze. V téhle kategorii navíc nádobu nedostanete se strojem — musí být vaše.
Proč je v tabulce výtlak, a ne sání?: Protože výtlak je vzduch, který doopravdy doteče do technologie při provozním tlaku 30 bar. Sání je objem, který nasaje nízkotlaký válec — u ATH-2,2/30 je to 252 l/min proti 150 l/min výtlaku. Pro výběr stroje je rozhodující výtlak; uvádíme obojí, aby bylo jasné, co je co.
Opravdu je to tak hlučné?: Ano. Akustický výkon Lwa je 99 až 106 dB, což odpovídá otevřenému průmyslovému stroji bez krytu. Číslo 79 až 86 dB, které se u těchto strojů objevuje, je akustický tlak ve čtyřech metrech — jiná veličina, zhruba o 20 dB(A) nižší. Pokud potřebujete stroj do místnosti, kde se pracuje, hledejte provedení ve zvukové skříni.
Jde stroj provozovat na 230 V?: Ne. Všechny stroje v téhle kategorii jsou na třífázovém přívodu 400 V / 50 Hz. U pěti ze šesti je navíc rozběh přes hvězdu-trojúhelník, takže je potřeba odpovídající jištění.

Kam dál

Tahle kategorie je nejvyšší tlak řady ABAC Tech ATH. Ostatní větve průmyslové řady vypadají takhle: Přehled všech řad najdete v kategorii Kompresory.

ATH na 20 bar — o deset barů níž, zato s pracovním cyklem S1 100 % a s verzemi na vzdušníku
ATH na 15 bar — nejnižší tlak vysokotlaké řady — za tytéž kilowatty nejvíc vzduchu
Všechny kompresory na 30 bar — přehled třicetibarových strojů z celé nabídky napříč řadami
Desetibarová řada ATL — když vysoký tlak nepotřebujete — jednostupňové stroje S1 na 10 bar
ATL na vzdušníku — hotové sestavy na 10 bar — 90 i 270 litrů
Jak vybrat kompresor — postup od spotřeby nářadí přes výkon až k objemu vzdušníku

Výkonové údaje jsou měřeny podle ISO 1217, příloha C, v platném znění; hlučnost podle ISO 2151. Hladina akustického výkonu Lwa se podle evropské směrnice pro strojní zařízení uvádí na štítku stroje, hladina akustického tlaku Lwp je měřena ve vzdálenosti čtyř metrů a je zhruba o 20 dB(A) nižší. Všechny hodnoty jsou údaje výrobce.
