Kompresory ABAC Tech ATL na vzdušníku: hotová sestava

ABAC Tech ATL · na vzdušníku

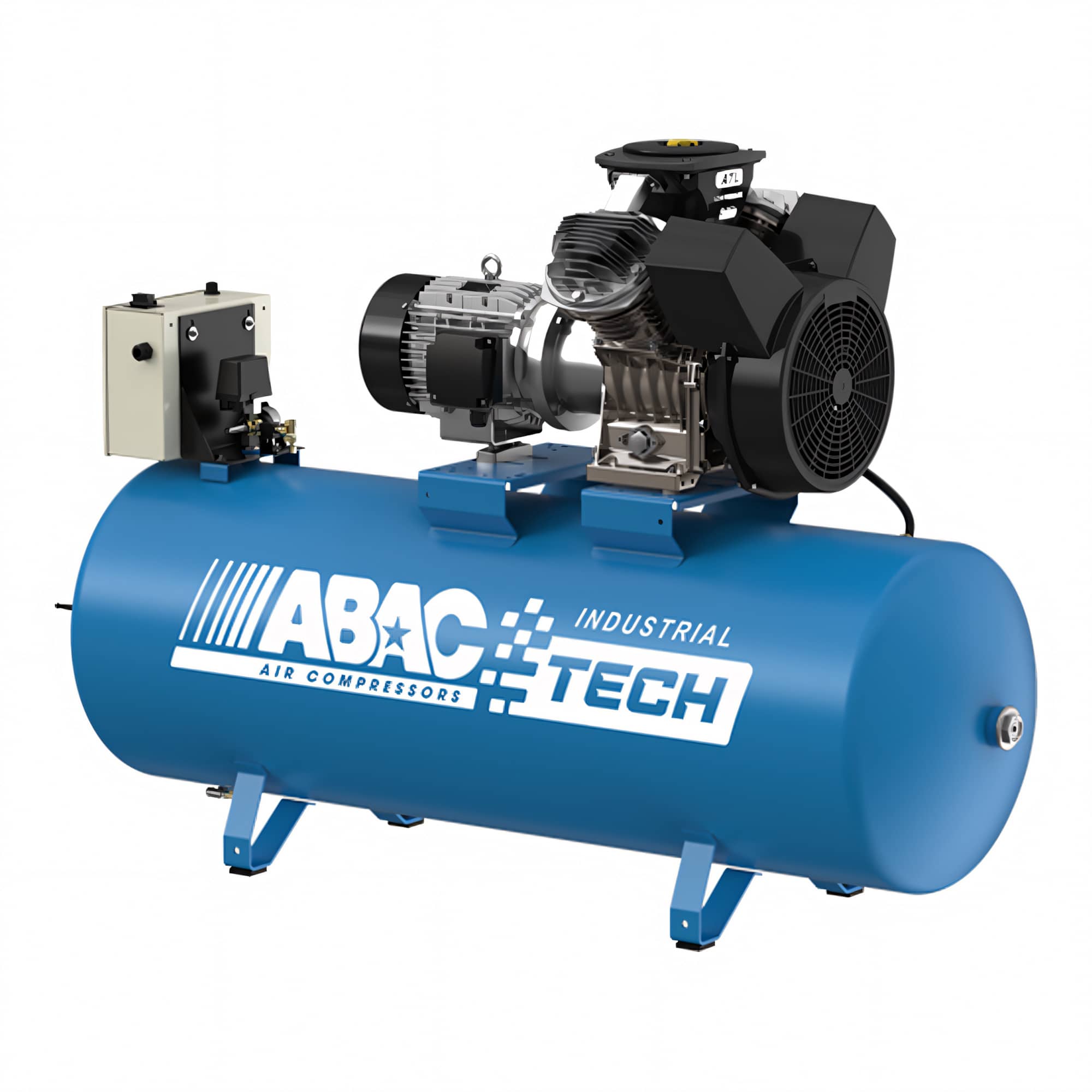

Tytéž průmyslové agregáty jako v základním provedení, jenom už usazené na ležatém vzdušníku. Nemusíte shánět nádobu, skládat rám ani propojovat potrubí — stroj přijede jako hotová sestava, postaví se na silentbloky a zapojí. Motor běží v režimu S1, tedy 100% pracovní cyklus: může jet celou směnu bez pauzy na chladnutí. Tři stroje od 2,2 do 5,5 kW s nádobou 90 nebo 270 litrů, všechny na 10 bar.

Tři věci, které výběr rozhodnou

Všechny tři stroje jsou olejové, jednostupňové na 10 bar, s přímým pohonem a na třífázovém přívodu 400 V. Agregát je u všech stejný jako v základním provedení — liší se tím, co je pod ním.

Jak se čte kód stroje

Kód se skládá ze čtyř částí: ATL je řada, první číslo je příkon v kilowattech, druhé objem vzdušníku a písmena na konci určují provedení.

Proč ATL vydrží běžet pořád

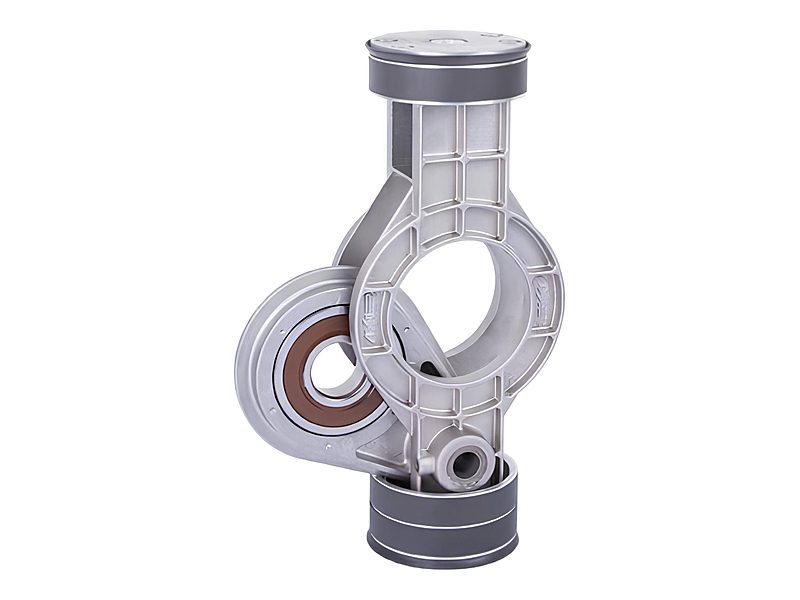

Rozdíl proti dílenskému kompresoru není v jednom dílu, ale ve stavbě celého agregátu. Válce jsou ze slitiny hliníku a křemíku s masivním žebrováním, ojnice je odlitá tak, aby odváděla teplo od pístního čepu, a ložiska jsou namazaná na celou dobu životnosti. K tomu vysokokapacitní ventilátor, který tlačí vzduch přímo na hlavy válců.

Výsledkem je stroj, který pracuje na nízké provozní teplotě a nemusí přerušovat práci kvůli chladnutí — proto S1 a 100% pracovní cyklus. Pomalé otáčky 1 500 za minutu a přímý pohon bez řemenů k tomu přidávají méně dílů, které se dají opotřebit: žádné řemeny k napínání ani řemenice k seřizování.

Všechny tři stroje vedle sebe

Výtlak je množství vzduchu, které stroj doopravdy dodá při provozním tlaku 10 bar; sání je objem, který agregát nasaje. Lwa je hladina akustického výkonu ze štítku, Lwp hladina akustického tlaku ve vzdálenosti čtyř metrů. Rozměry jsou délka × šířka × výška. Všechny hodnoty jsou údaje výrobce.

#showmore#

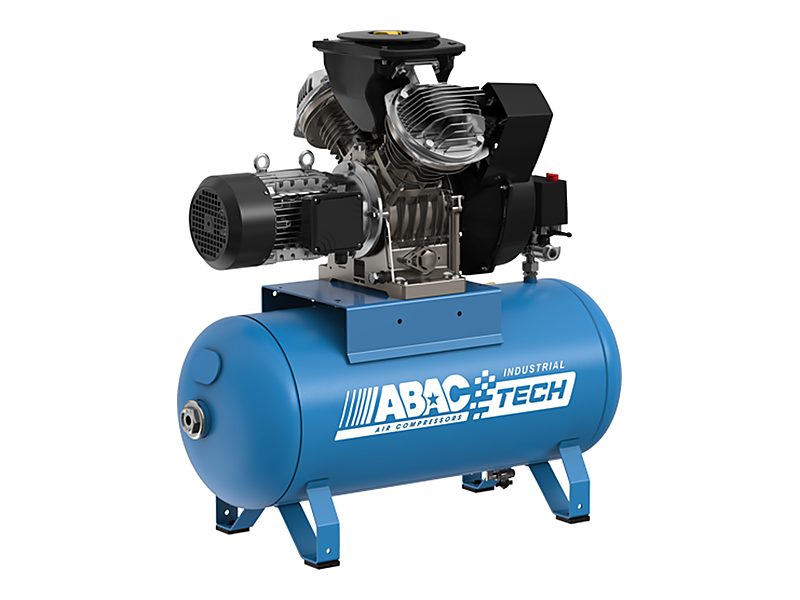

Devadesát litrů proti dvěma stům sedmdesáti

Rozdíl mezi oběma nádobami je vidět na první pohled: kratší stroj se vejde k pracovišti, delší potřebuje vlastní místo — zato pokryje nárazový odběr.

Hlučnost bez přikrášlování

Tyhle stroje jsou hlasité a nemá smysl to zakrývat: hladina akustického výkonu Lwa je 99 a 100 dB. Je to otevřený průmyslový stroj bez jakéhokoli krytu, konstruovaný na výkon a odvod tepla, ne na klid v místnosti. Patří do strojovny, do přístavku nebo za zeď, ne k pracovnímu stolu.

🔴 Pozor na srovnávání s jinými nabídkami. Katalogy často uvádějí u téhož stroje číslo 79 nebo 80 dB — to je ale akustický tlak Lwp měřený ve čtyřech metrech, který je zhruba o 20 dB(A) nižší než výkon Lwa ze štítku. Obě čísla jsou správná, jen každé měří něco jiného. U nás najdete u každého stroje obě, aby se daly porovnávat jablka s jablky.

Co mají všechny stroje společné

Časté dotazy

Co znamená S1 a proč na tom záleží?

S1 je označení pracovního režimu motoru podle normy: stroj smí běžet nepřetržitě na plný výkon, dokud je chlazený. Běžné dílenské kompresory mají S3, což znamená, že po určité době provozu musí následovat pauza na vychladnutí — obvykle zhruba půl na půl. Pokud stroj s S3 necháte běžet nonstop, přehřeje se a zkrátíte mu život na zlomek.

Jak velkou nádobu potřebuju?

Objem se volí podle špičky odběru, ne podle výkonu kompresoru. Když se vzduch odebírá plynule, stačí 90 litrů a motor dobíhá průběžně. Když přijdou nárazy — pískování, delší foukání, několik nástrojů naráz — vyplatí se 270 litrů, protože motor nespíná tak často a tlak v rozvodu tolik nekolísá.

Čím se liší od provedení bez nádoby?

Agregátem ničím — je to tentýž stroj se stejným výkonem. Rozdíl je v tom, že tady je usazený na vzdušníku a přijede jako hotová sestava. Základní provedení se kupuje tam, kde nádobu nebo rozvod už máte a chcete stroj zapojit do stávající sestavy.

Proč je v tabulce výtlak, a ne sání?

Protože výtlak je vzduch, který doopravdy doteče k nářadí při provozním tlaku 10 bar. Sání je objem, který agregát nasaje — u ATL-2,2 je to 504 l/min proti 210 l/min výtlaku. Pro výběr stroje je rozhodující výtlak; uvádíme obojí, aby bylo jasné, co je co.

Opravdu je to tak hlučné?

Ano. Akustický výkon Lwa je 99 a 100 dB, což odpovídá otevřenému průmyslovému stroji bez krytu. Číslo 79 nebo 80 dB, které se u těchto strojů objevuje, je akustický tlak ve čtyřech metrech — jiná veličina, zhruba o 20 dB(A) nižší. Pokud potřebujete stroj do místnosti, kde se pracuje, hledejte provedení v odhlučněné skříni.

Musí se kondenzát vypouštět?

Ano. Ve vzdušníku se sráží voda a vypouští se kohoutem ve spodní části nádoby. Kondenzát obsahuje olej, takže nepatří do kanalizace — odvádí se do odlučovače.

Kam dál

Tahle kategorie je provedení řady ATL na vzdušníku. Ostatní větve průmyslové řady ABAC Tech vypadají takhle: Přehled všech řad najdete v kategorii Kompresory.

• ATL bez vzdušníku — tytéž agregáty jako holá jednotka nebo na nosném rámu, do vlastní zástavby
• Bezolejová řada ATF — stejný princip S1 bez kapky oleje ve vzduchu — pro potravinářství a laboratoře
• Odhlučněná řada ATFS — průmyslový výkon ve zvukové skříni, když stroj musí stát v dílně
• Vysokotlaká řada ATH — když deset barů nestačí — 15, 20 i 30 bar
• Jak vybrat kompresor — postup od spotřeby nářadí přes výkon až k objemu vzdušníku

Výkonové údaje jsou měřeny podle ISO 1217, příloha C, v platném znění; hlučnost podle ISO 2151. Hladina akustického výkonu Lwa se podle evropské směrnice pro strojní zařízení uvádí na štítku stroje, hladina akustického tlaku Lwp je měřena ve vzdálenosti čtyř metrů a je zhruba o 20 dB(A) nižší. Všechny hodnoty jsou údaje výrobce.
