Piestové kompresory ABAC Silent Line LN na vzdušníku 270 a 500 l

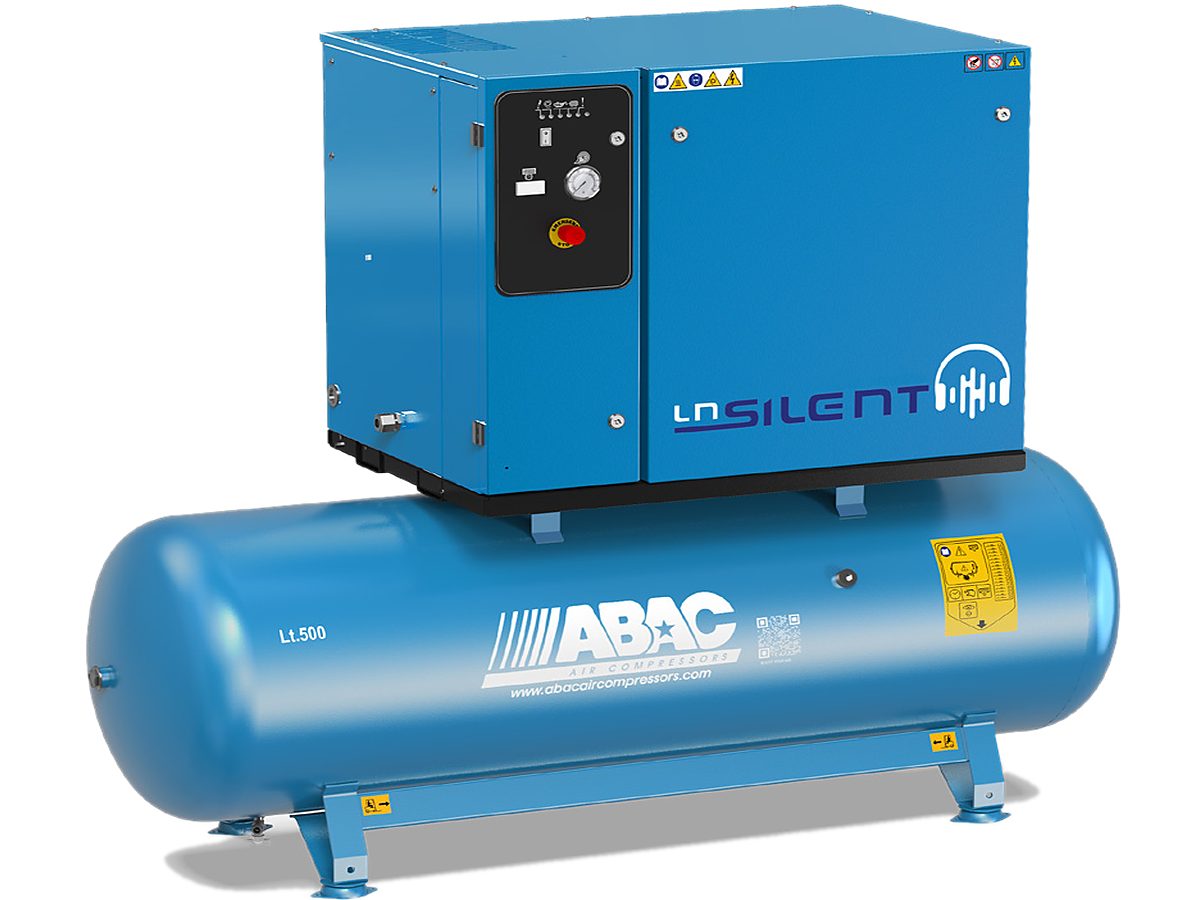

ABAC Silent Line LNPätnásť strojov, pri ktorých je celý kompresor zatvorený v plechovej skrini s protihlukovou penou a skriňa sedí na ležatej tlakovej nádobe — 270, alebo 500 litrov. Na mieste potom stojí jediný kus: agregát, zásoba vzduchu aj ovládanie pokope, bez prepájania. Hlučnosť vychádza na 85 až 89 dB Lwa pri agregátoch, ktoré v otvorenom vyhotovení robia 95 až 102 dB. Na výber sú dve veľkosti skrine, L1 a L2, a príkony od 2,2 do 7,5 kW.
Štyri veci, ktoré výber rozhodnú
Všetkých pätnásť strojov je olejových, s klinovými remeňmi, dochladzovačom a stacionárnych — stoja na nohách nádoby, nie na kolieskach. Líšia sa štyrmi vecami.
1. Vzdušník 270, alebo 500 litrov?
Nádoba vyrovnáva špičky odberu, nie priemer. Na plynulú prácu — striekaciu pištoľ, obrábanie, ofukovanie — stačí 270 l. Na krátke prudké odbery, ako je rázový uťahovák alebo pieskovanie, je lepších 500 l: motor potom nenaskakuje tak často.
2. Skriňa L1, alebo L2?
L1 je široká 580 mm a nízka, L2 meria 738 mm a je o 25 až 27 cm vyššia. Do L1 sa zmestia agregáty do 4 kW, do L2 až 7,5 kW. Kde je málo miesta pri stene alebo nízky strop, rozhoduje šírka a výška skôr než výkon.
3. Agregát radu A, alebo B?
Toto je rozdiel, ktorý nie je vidieť v katalógovom liste. A39B a A49B sa v skrini točia rovnako rýchlo ako v otvorenom ráme a dajú rovnako vzduchu — skriňa im uberie 7 až 10 dB a nič za to. B59, B60 a B70 sú v skrini zámerne spomalené: sú o 10 až 14 dB tichšie, ale vzduchu dajú menej než ten istý agregát v otvorenom vyhotovení.
4. Priamy rozbeh, alebo hviezda-trojuholník?
Tri stroje majú v kóde na konci X — rozbiehajú motor v dvoch krokoch, takže prúdový náraz pri štarte je miernejší. Má to zmysel tam, kde je slabší prívod alebo kde kompresor spína často.
Štyri zostavy
Kód sa číta zľava: agregát, príkon, objem vzdušníka, veľkosť skrine a napätie. B70-7,5-500L2T je agregát B70 so 7,5 kW na päťstolitrovej nádobe v skrini L2 na 400 V. Písmeno M namiesto T znamená jednofázový prívod, X na konci rozbeh hviezda-trojuholník.
270 l + skriňa L1
1 522 × 580 × 1 242 mm, 248 kg. Päť strojov od 393 do 598 l/min — najnižšia aj najužšia zostava celej kategórie a jediná, kde je stroj na 230 V. Zmestí sa pod parapet aj do prejazdu.
270 l + skriňa L2
1 516 × 738 × 1 513 mm, 238 až 252 kg. Tri stroje od 553 do 570 l/min. Rovnaká nádoba, ale vyššia skriňa s ovládacím panelom na samostatnom stĺpiku; jeden zo strojov má rozbeh hviezda-trojuholník.
500 l + skriňa L1
1 937 × 580 × 1 348 mm, 274 kg. Dva stroje, 570 a 598 l/min. Veľká zásoba vzduchu pri zachovaní úzkeho pôdorysu — zostava pre dlhú stenu, nie pre kút.
500 l + skriňa L2
1 943 × 738 × 1 593 mm, 302 až 448 kg. Päť strojov od 570 do 1 070 l/min a jediná zostava, do ktorej sa zmestia agregáty 5,5 a 7,5 kW. Dva z nich majú rozbeh hviezda-trojuholník.
Čo je na skrini vidieť
Panely sú plechové a zvnútra vyložené protihlukovou penou; celý stroj je vnútri, von vedie len prívod elektriny a výstup vzduchu do nádoby. Každý panel sa dá zložiť zvlášť, takže k filtru, oleju aj remeňom je prístup bez rozoberania stroja. Chladenie rieši remenica, ktorej lúče sú tvarované ako lopatky ventilátora — točí sa s agregátom a ženie vzduch na valce, aby sa zatvorená skriňa neprehrievala.

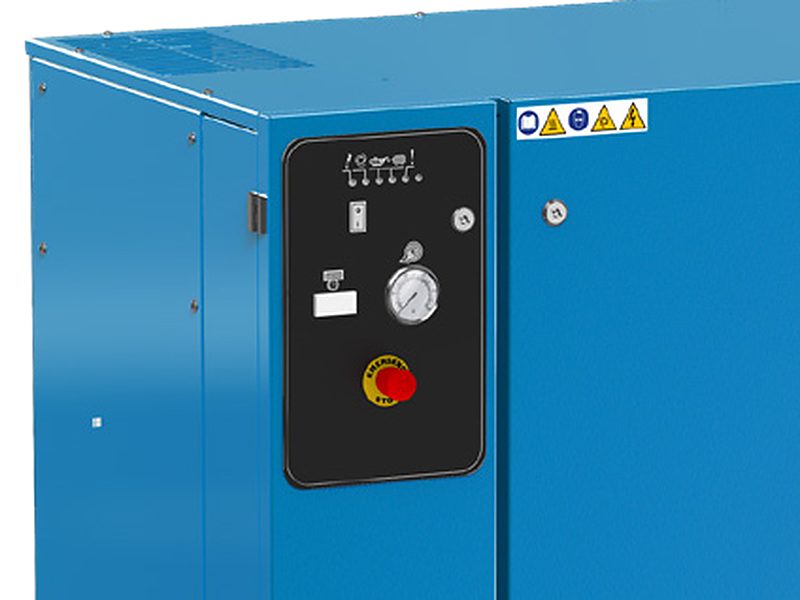

Ovládanie je sústredené do jedného panela na boku skrine: hlavný vypínač, manometer, počítadlo motohodín a pri väčšej skrini L2 aj tlačidlo núdzového zastavenia. Chod riadi tlakový spínač, motor istí tepelná ochrana. Na stroj sa teda nemusí siahať inde než na jednom mieste.
Čo stojí odhlučnenie
Skriňa sama osebe urobí veľa. Agregát A39B-2,2 má v otvorenom vyhotovení Pro Line 95 dB Lwa, tu v skrini 85 dB — a pritom sa točí rovnakých 1 050 otáčok a nasaje rovnakých 393 l/min. To isté platí pre A39B-3 (96 → 88 dB) a pre oba A49B (96 a 97 → 89 dB): vzduchu dajú v oboch vyhotoveniach rovnako.
Pri agregátoch radu B sa za odhlučnenie platí vzduchom. B59-4 sa v skrini točí 1 200 namiesto 1 400 otáčok a nasaje 570 namiesto 653 l/min, zato je zo 97 dB razom 87 dB. B60-5,5 ide z 1 400 na 1 150 otáčok a z 827 na 660 l/min za 88 dB namiesto 102. B70-7,5 ide z 1 300 na 1 150 otáčok a z 1 210 na 1 070 l/min, rovnako za 88 dB. Kto potrebuje najviac vzduchu a hlučnosť nerieši, nájde tie isté agregáty v otvorenom vyhotovení; kto stavia stroj do dielne, kde sa hovorí, platí tento rozdiel rád.
Všetkých pätnásť strojov vedľa seba
Odhlučnené kompresory ABAC Silent Line LN na vzdušníku — 15 strojov, 2,2 až 7,5 kW, 393 až 1 070 l/min, vzdušník 270 a 500 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model | Vzdušník | Skriňa | Rozbeh | Príkon | Sanie | Otáčky | Tlak | Lwa / Lwp | Hmotnosť |
| A39B-2,2-270L1M | 270 l | L1 | priamy | 2,2 kW | 393 l/min | 1 050 ot/min | 10 bar | 85 / 65 dB(A) | 248 kg |
| A39B-2,2-270L1T | 270 l | L1 | priamy | 2,2 kW | 393 l/min | 1 050 ot/min | 10 bar | 85 / 65 dB(A) | 248 kg |
| A39B-3-270L1T | 270 l | L1 | priamy | 3 kW | 490 l/min | 1 300 ot/min | 10 bar | 88 / 68 dB(A) | 248 kg |
| A49B-3-270L1T | 270 l | L1 | priamy | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 248 kg |
| A49B-4-270L1T | 270 l | L1 | priamy | 4 kW | 598 l/min | 1 400 ot/min | 11 bar | 89 / 69 dB(A) | 248 kg |
| A49B-3-270L2T | 270 l | L2 | priamy | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 238 kg |
| B59-4-270L2T | 270 l | L2 | priamy | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 252 kg |
| B59-4-270L2TX | 270 l | L2 | hviezda-trojuholník | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 252 kg |
| B59-4-500L1T | 500 l | L1 | priamy | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 274 kg |
| A49B-4-500L1T | 500 l | L1 | priamy | 4 kW | 598 l/min | 1 400 ot/min | 11 bar | 89 / 69 dB(A) | 274 kg |
| B59-4-500L2T | 500 l | L2 | priamy | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 302 kg |
| B60-5,5-500L2T | 500 l | L2 | priamy | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 404 kg |
| B60-5,5-500L2TX | 500 l | L2 | hviezda-trojuholník | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 404 kg |
| B70-7,5-500L2T | 500 l | L2 | priamy | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 448 kg |
| B70-7,5-500L2TX | 500 l | L2 | hviezda-trojuholník | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 448 kg |
Lwa je hladina akustického výkonu stroja, Lwp hladina akustického tlaku vo vzdialenosti štyroch metrov. Sanie je množstvo vzduchu, ktoré agregát nasaje. Rozmery každej zostavy sú v kartách vyššie, pri jednotlivých strojoch v detaile produktu. Hodnoty sú údaje výrobcu.
#showmore#

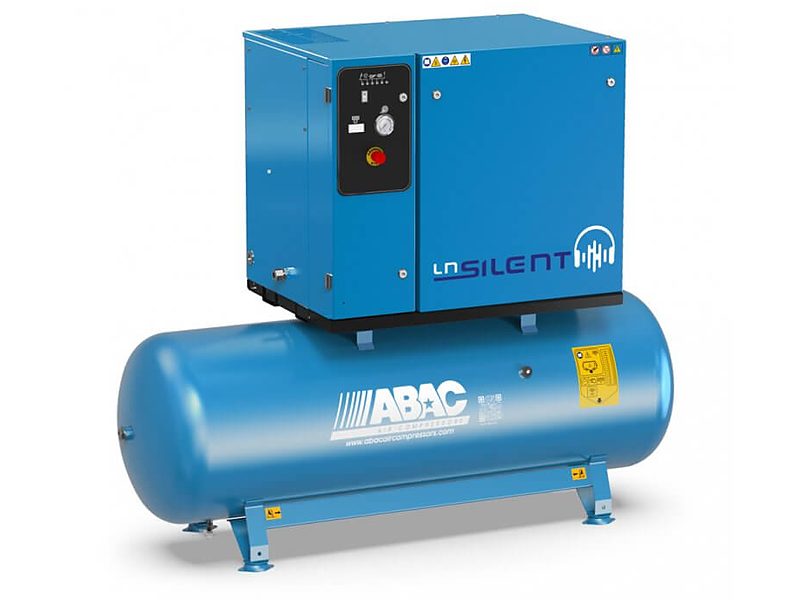

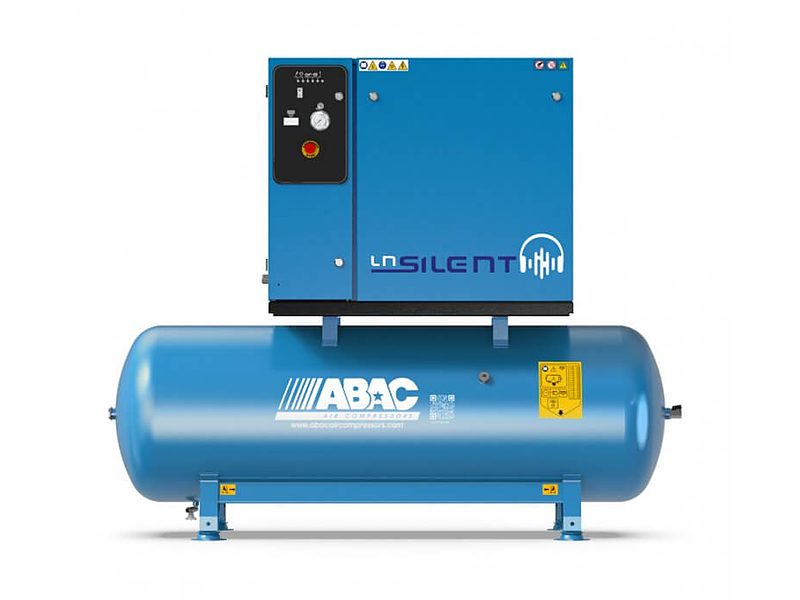

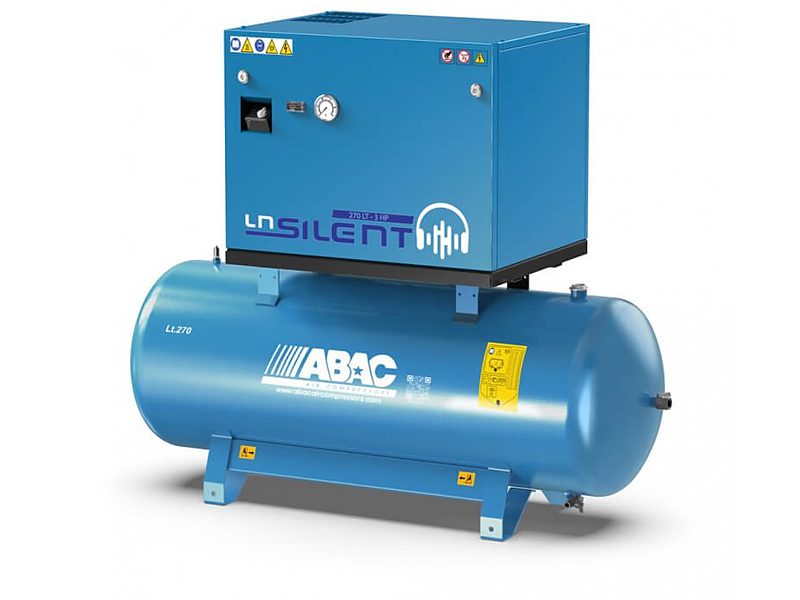

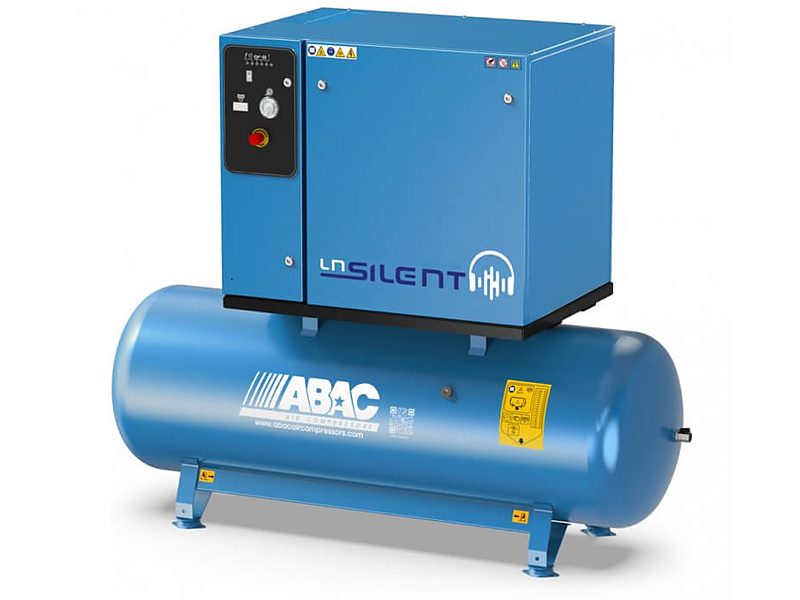

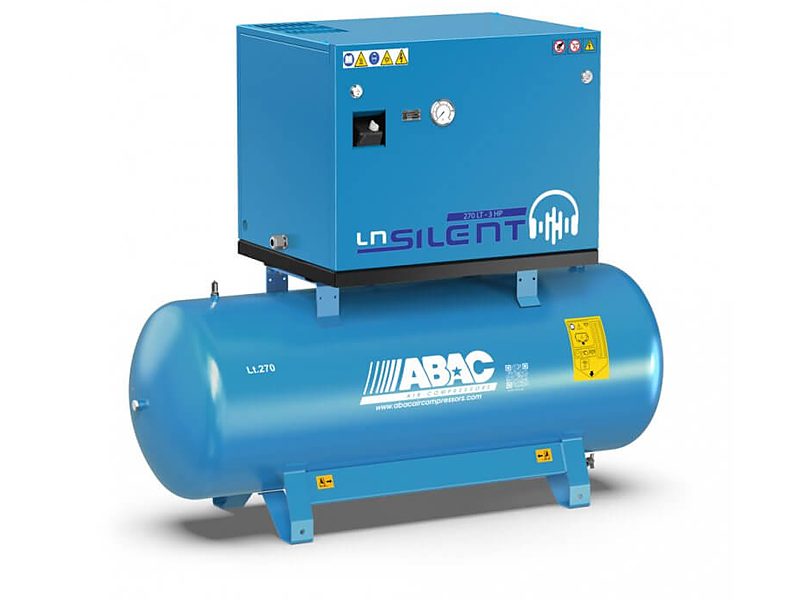

Obe skrine z troch strán
Rozdiel medzi L1 a L2 je na fotkách vidieť lepšie než v milimetroch: menšia skriňa má prístroje priamo v čele, väčšia ich nesie na samostatnom stĺpiku vľavo a je o štvrť metra vyššia.
Čo majú všetky stroje spoločné
Olejový agregát s dochladzovačom
Olejom mazaná jednotka s klinovými remeňmi a dochladzovačom vzduchu na výstupe — vzduch odchádza chladnejší a s menším podielom skondenzovanej vody.
Skriňa s protihlukovou penou
Plechové panely vyložené penou, každý zložiteľný zvlášť. Vnútri je celý stroj — agregát, motor aj remeňový prevod.
Chladenie remenicou
Lúče remenice sú tvarované ako lopatky ventilátora a ženú vzduch na valce agregátu aj vnútri zatvorenej skrine.
Ležatá tlaková nádoba
Nádoba tvorí podstavec celého stroja a nesie ho na štyroch nohách. Vypúšťanie kondenzátu je guľovým kohútom zospodu.
Centrálny ovládací panel
Hlavný vypínač, manometer, regulátor tlaku a počítadlo motohodín na jednom mieste. Chod riadi tlakový spínač.
Ochrana motora
Tepelná ochrana vypne motor pri preťažení. Stroje sú stavané na čiastočne trvalú prevádzku, nie na beh bez prestávky.
Dva roky záruky
Na všetky stroje platí dvojročná záruka; katalógové predĺženie na tri roky (ABA-3R) sa dá dokúpiť pri nákupe stroja.
Ventilek radí
Táto kategória je o tom, že si nemusíte nič skladať dokopy. Kompresor, nádoba a ovládanie sú jeden kus, ktorý sa postaví na podlahu, pripojí na prúd a na rozvod — a je hotovo. Vyberať začnite od nádoby: 270 litrov na plynulú prácu, 500 litrov na prudké odbery. Až potom sa pozerajte na litre za minútu. A pozor na jednu vec, ktorú katalógový list nenapíše: agregáty A39B a A49B dávajú v skrini presne toľko vzduchu ako vonku, kým agregáty B sú vnútri spomalené. Keď porovnávate čísla s otvoreným strojom, porovnávajte ich poctivo.
Časté otázky
- 270, alebo 500 litrov?
- Podľa toho, ako prudko vzduch odoberáte, nie podľa výkonu kompresora. Náradie s krátkymi silnými odbermi (rázový uťahovák, pieskovačka) chce väčšiu nádobu, plynulý odber (striekacia pištoľ, obrábanie) si vystačí s menšou. Väčšia nádoba navyše znamená menej štartov motora za hodinu.
- Aký je rozdiel medzi skriňou L1 a L2?
- L1 je široká 580 mm a vysoká 1 242 mm na 270-litrovej nádobe, 1 348 mm na päťstolitrovej. L2 meria 738 mm na šírku a 1 513, respektíve 1 593 mm na výšku. Do L1 sa zmestia agregáty do 4 kW, do L2 až 7,5 kW. L2 má navyše ovládanie na samostatnom stĺpiku s núdzovým zastavením.
- Prečo dá stroj v skrini inokedy menej vzduchu než ten istý agregát v otvorenom ráme?
- Pretože agregáty radu B sa v skrini točia pomalšie — B59-4 má 1 200 namiesto 1 400 otáčok, B60-5,5 a B70-7,5 rovných 1 150. Pomalší chod je zároveň časť toho, prečo je stroj o 10 až 14 dB tichší. Pri agregátoch A39B a A49B k žiadnemu spomaleniu nedochádza a vzduchu dajú rovnako ako v otvorenom vyhotovení.
- Čo znamená X na konci kódu?
- Rozbeh hviezda-trojuholník. Motor sa rozbieha v dvoch krokoch, takže prúdový náraz pri štarte je miernejší. V kategórii to majú tri stroje: B59-4-270L2TX, B60-5,5-500L2TX a B70-7,5-500L2TX.
- Je medzi nimi stroj na bežnú zásuvku?
- A39B-2,2-270L1M je jediný na 230 V, ostatných štrnásť strojov potrebuje trojfázový prívod 400 V. Aj pri jednofázovom vyhotovení počítajte s istením podľa štítka, nie s predlžovačkou.
- Dá sa k nim dokúpiť sušička vzduchu?
- Sušičku možno zapojiť za stroj. ABAC však ponúka aj vyhotovenie, kde je kondenzačná sušička zabudovaná priamo v skrini — to je samostatný rad s rovnakými nádobami a rovnakými agregátmi.
Kam ďalej
Táto kategória je jedna zo štyroch vetiev odhlučneného radu Silent Line LN. Líšia sa len tým, čo je pod skriňou. Prehľad všetkých radov nájdete v kategórii Kompresory.
- Silent Line LN bez vzdušníka — rovnaké skrine, ale bez nádoby — pre rozvod alebo samostatný vzdušník
- Silent Line LN so sušičkou — tie isté zostavy, navyše s kondenzačnou sušičkou vnútri skrine
- Silent Line LN s 27-litrovým vzdušníkom — najmenšie stroje radu, 1,5 a 2,2 kW, nádoba priamo v skrini
- Agregáty A39B v otvorenom vyhotovení — rovnaký agregát bez skrine — lacnejší, ale 95 až 96 dB
- Agregáty A49B v otvorenom vyhotovení — rovnaký agregát bez skrine, 96 až 97 dB
- Agregáty B59 až B70 v otvorenom vyhotovení — nespomalené agregáty — viac vzduchu, zato 97 až 102 dB
- Celý odhlučnený rad ABAC Silent — rázcestník všetkých odhlučnených piestových kompresorov ABAC
Hladina akustického výkonu Lwa sa podľa európskej smernice pre strojové zariadenia uvádza na štítku stroja; hladina akustického tlaku Lwp je meraná vo vzdialenosti štyroch metrov na pologuľovej ploche a je zhruba o 20 dB(A) nižšia. Všetky hodnoty sú údaje výrobcu.
