Piestové kompresory ABAC Silent Line LN v skrini, 3 až 7,5 kW

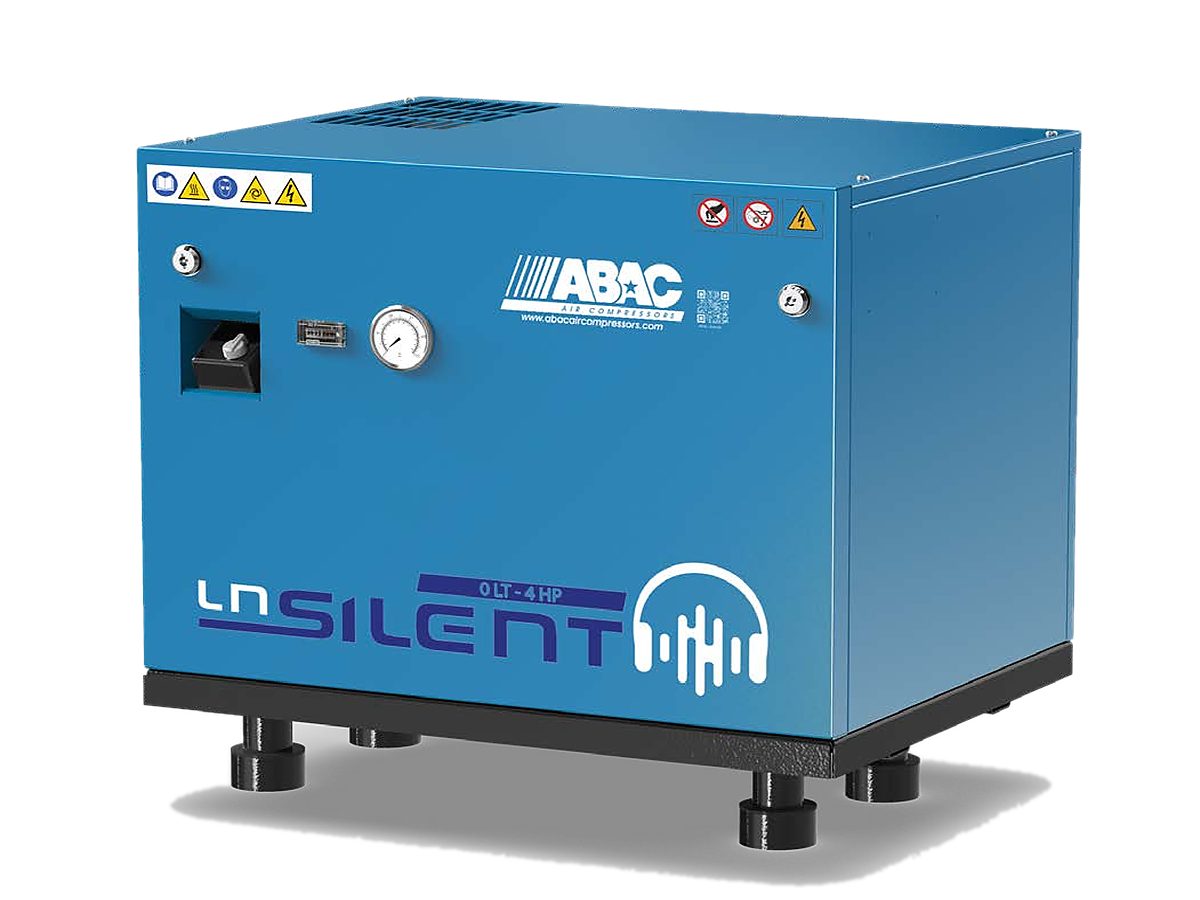

ABAC Silent Line LNDesať strojov, ktoré majú celý kompresor zatvorený v plechovej skrini s protihlukovou penou — a nemajú vlastný vzdušník. Vzduch z nich ide rovno do rozvodu alebo do samostatnej tlakovej nádoby, takže sa stroj postaví tam, kde neprekáža, a nie tam, kde sa práve pracuje. Výsledok je 87 až 89 dB Lwa pri výkonoch, ktoré v otvorenom ráme robia 96 až 102 dB. Na výber sú dve veľkosti skrine, L1 a L2, a agregáty od 3 do 7,5 kW.
Štyri otázky, ktoré výber rozhodnú
Všetkých desať strojov je olejových, s klinovými remeňmi, dochladzovačom a na trojfázovom prívode 400 V. Líšia sa štyrmi vecami.
1. Koľko vzduchu potrebujete?
Rozsah je od 490 l/min pri najmenšom až po 1 070 l/min pri sedemapolkilowattovom B70. Keďže stroj nemá vlastnú zásobu, počíta sa spotreba, ktorá pobeží priebežne — nie špička, ktorú by inde pokryl vzdušník.
2. Kam vzduch potečie ďalej?
Tieto kompresory nemajú vzdušník. Patria k rozvodu vzduchu alebo k samostatnej tlakovej nádobe, ktorú si postavíte vedľa. Ak rozvod nemáte a nechystáte sa ho stavať, hľadajte stroj, ktorý nádobu nesie pod sebou.
3. Skriňa L1, alebo L2?
L1 meria 750 × 580 mm a váži 170 kg, L2 meria 1 000 × 738 mm a váži 170 až 253 kg. L2 nie je len väčšia krabica — zmestí sa do nej silnejší agregát a pridáva ovládací panel s LED signalizáciou porúch.
4. Jeden stupeň, alebo dva?
Deväť z desiatich strojov je dvojstupňových na 11 bar. Jediný jednostupňový je A39B-3-L1T s 10 bar — ten je tu kvôli nižšej obstarávacej hranici, nie kvôli výkonu.
Dve veľkosti skrine
Kód sa číta zľava: agregát, príkon, veľkosť skrine a napätie. B70-7,5-L2T je agregát B70 so 7,5 kW v skrini L2 na 400 V. Písmeno X na konci znamená rozbeh hviezda-trojuholník.

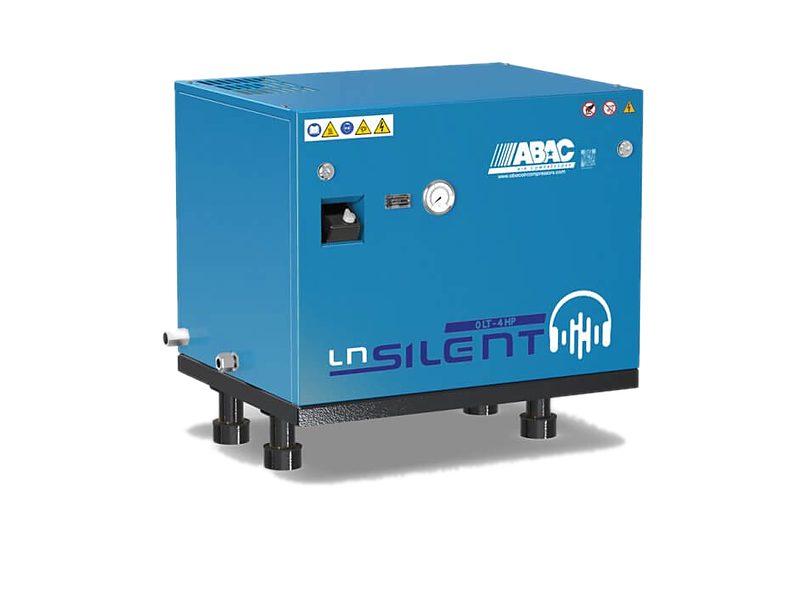

L1 — 750 × 580 × 761 mm
Štyri stroje od 490 do 598 l/min, všetky 170 kg. Najmenší pôdorys, aký pri tejto triede výkonov existuje — skriňa zaberie zhruba polovicu štvorcového metra. Panel má hlavný vypínač, manometer a počítadlo motohodín.

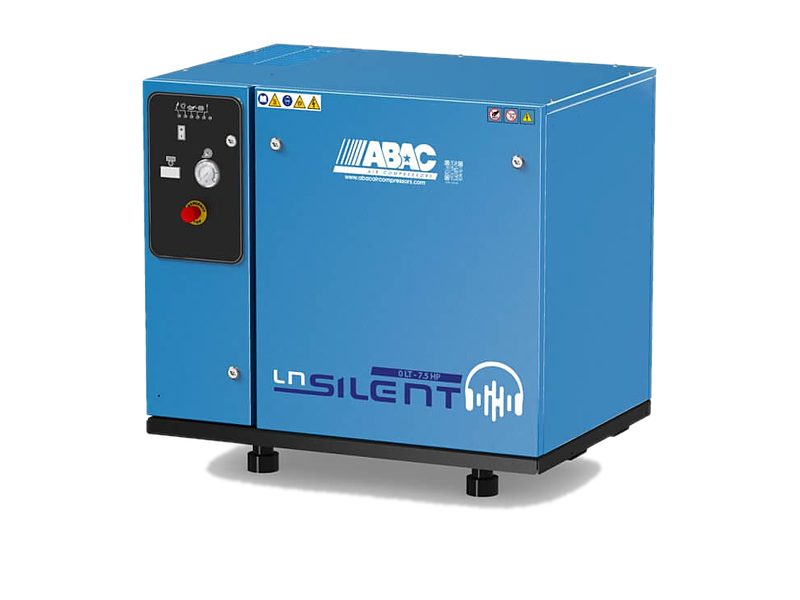

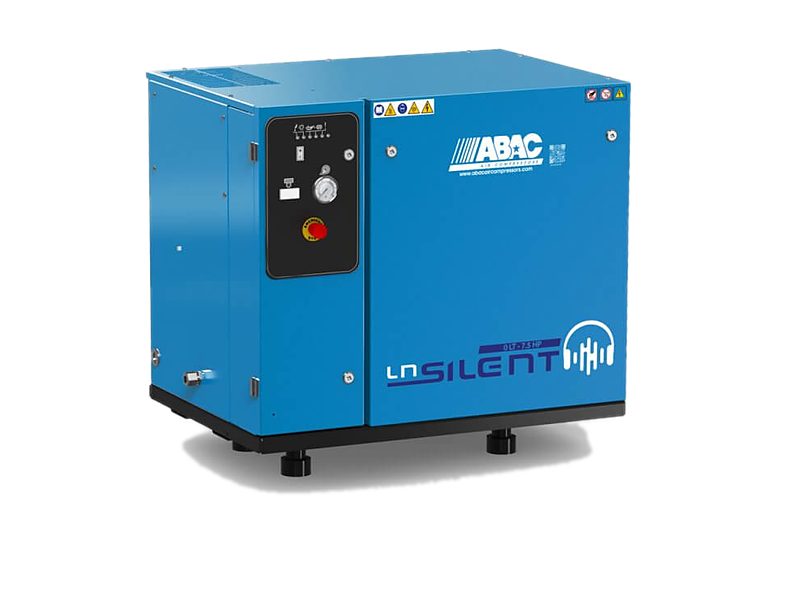

L2 — 1 000 × 738 × 955 mm
Šesť strojov od 553 do 1 070 l/min, 170 až 253 kg. Väčšia skriňa pojme agregáty až do 7,5 kW a nesie ovládací panel s LED signalizáciou porúch. Tri z nich majú rozbeh hviezda-trojuholník.
Čo skriňa urobí s hlukom
Panely sú plechové a vyložené protihlukovou penou; celý stroj je vnútri, von vedie len prívod elektriny a výstup vzduchu. Chladenie rieši remenica, ktorej lúče sú tvarované ako lopatky ventilátora — točí sa s agregátom a ženie vzduch na valce, takže sa uzavretá skriňa neprehrieva. Panely sa dajú zložiť, takže k filtru, oleju aj remeňom je prístup bez rozoberania stroja.
Na číslach: stroj so 4 kW má v otvorenom ráme Pro Line 97 dB Lwa, tu v skrini 87 dB. Pri 7,5 kW je rozdiel ešte väčší — 102 dB proti 88 dB. Časť toho rozdielu nerobí len plech: agregát v najväčších skriniach sa točí pomalšie (1 150 namiesto 1 300 až 1 400 otáčok), čo je súčasne dôvod, prečo dáva o niečo menej vzduchu než ten istý výkon v otvorenom vyhotovení.
Všetkých desať strojov vedľa seba
Odhlučnené kompresory ABAC Silent Line LN v skrini — 10 strojov, 3 až 7,5 kW, 490 až 1 070 l/min, 400 V | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model | Agregát | Skriňa | Príkon | Sanie | Otáčky | Tlak | Lwa / Lwp | Hmotnosť | Rozmery d × š × v |
| A39B-3-L1T | A39B | L1 | 3 kW | 490 l/min | 1 300 ot/min | 10 bar | 88 / 68 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-3-L1T | A49B | L1 | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-4-L1T | A49B | L1 | 4 kW | 598 l/min | 1 400 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 750 × 580 × 761 mm |
| B59-4-L1T | B59 | L1 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 170 kg | 750 × 580 × 761 mm |
| A49B-3-L2T | A49B | L2 | 3 kW | 553 l/min | 1 300 ot/min | 11 bar | 89 / 69 dB(A) | 170 kg | 1 000 × 738 × 955 mm |
| B59-4-L2T | B59 | L2 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 177 kg | 1 000 × 738 × 955 mm |
| B59-4-L2TX | B59 | L2 | 4 kW | 570 l/min | 1 200 ot/min | 11 bar | 87 / 67 dB(A) | 181 kg | 1 000 × 738 × 955 mm |
| B60-5,5-L2TX | B60 | L2 | 5,5 kW | 660 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 240 kg | 1 000 × 738 × 955 mm |
| B70-7,5-L2T | B70 | L2 | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 253 kg | 1 000 × 738 × 955 mm |
| B70-7,5-L2TX | B70 | L2 | 7,5 kW | 1 070 l/min | 1 150 ot/min | 11 bar | 88 / 68 dB(A) | 253 kg | 1 000 × 738 × 955 mm |
Lwa je hladina akustického výkonu stroja, Lwp hladina akustického tlaku vo vzdialenosti štyroch metrov. Sanie je množstvo vzduchu, ktoré agregát nasaje. Hodnoty sú údaje výrobcu.
#showmore#

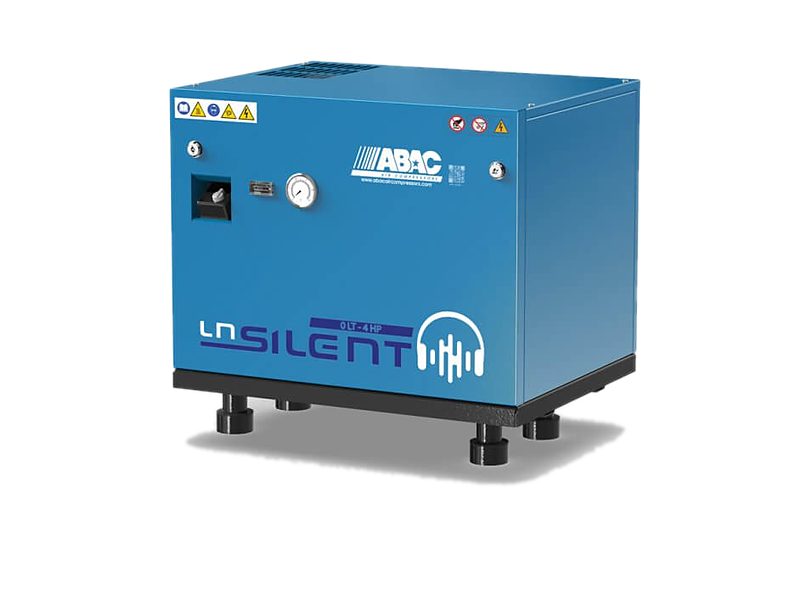

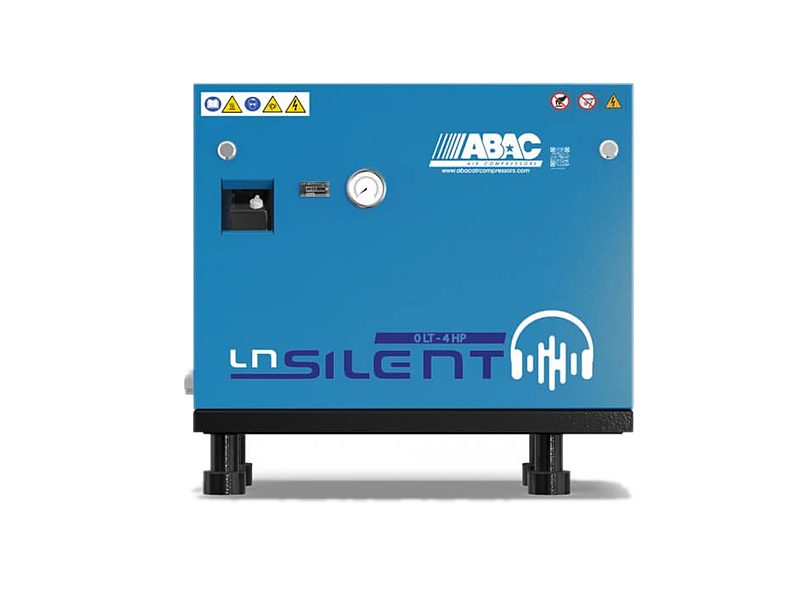

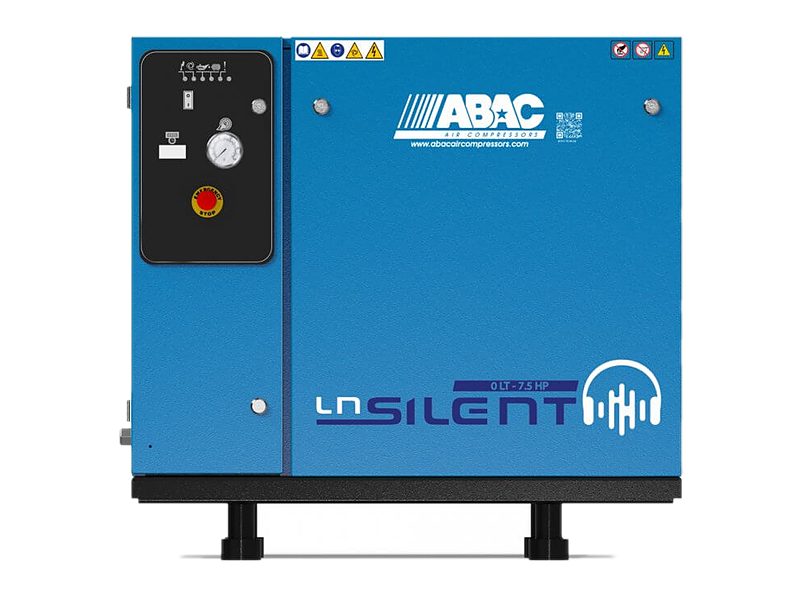

Obe skrine z troch strán
Rozdiel medzi L1 a L2 je na fotkách vidieť lepšie než v milimetroch: menšia skriňa je krabica s panelom hore, väčšia má ovládanie na samostatnom stĺpiku vľavo.
A dva pohľady dovnútra, na to, čo je pod plechom:
Čo majú všetky stroje spoločné

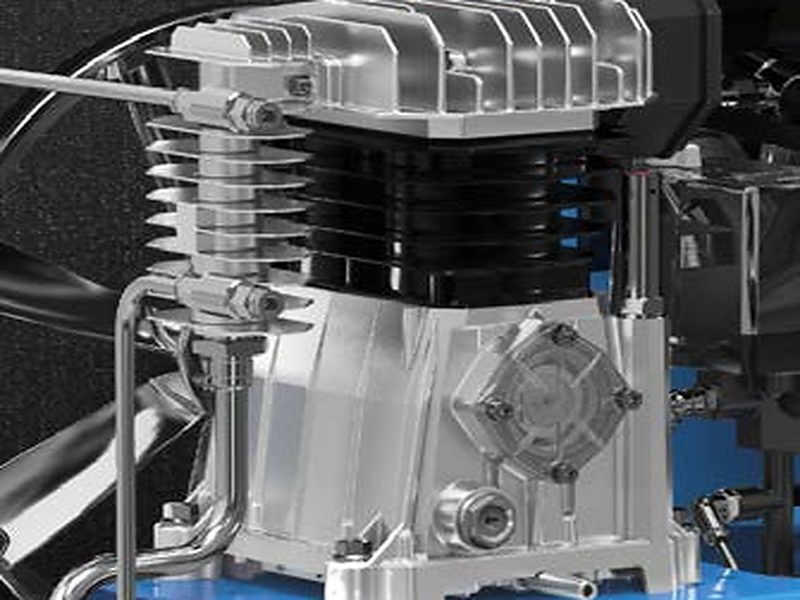

Olejový agregát s dochladzovačom
Olejom mazaná jednotka s klinovými remeňmi a dochladzovačom vzduchu na výstupe — vzduch odchádza chladnejší a s menším podielom skondenzovanej vody.
Skriňa s protihlukovou penou
Plechové panely vyložené penou, každý zložiteľný zvlášť. Vnútri je celý stroj — agregát, motor aj remeňový prevod.

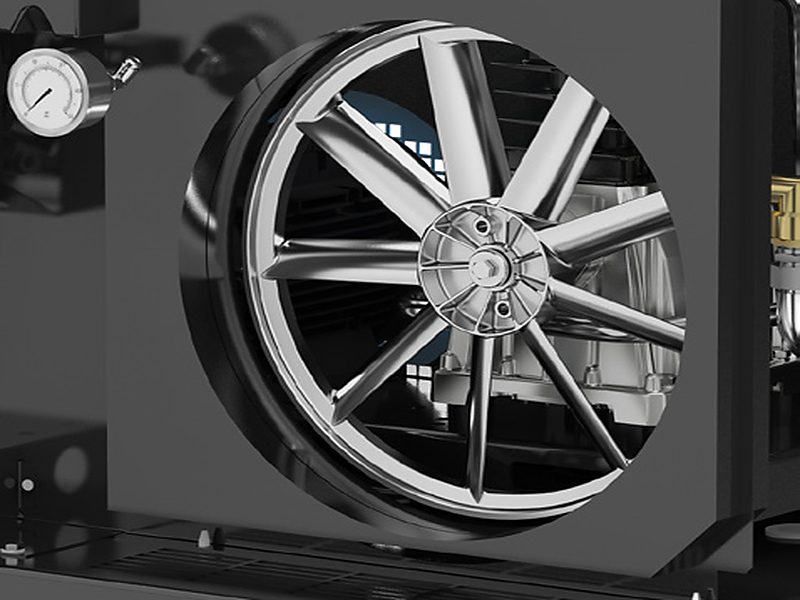

Chladenie remenicou
Lúče remenice sú tvarované ako lopatky ventilátora a ženú vzduch na valce agregátu.
Centrálny ovládací panel
Hlavný vypínač, manometer, regulátor tlaku a počítadlo motohodín. Pri skriniach L2 navyše LED signalizácia porúch.
Bez vlastného vzdušníka
Stroj sa pripája k rozvodu alebo k samostatnej tlakovej nádobe. Objem nádoby sa potom volí podľa špičky odberu, nie podľa výkonu kompresora.
Ochrana motora
Tepelná ochrana vypne motor pri preťažení, chod riadi tlakový spínač. Stroje sú stavané na čiastočne trvalú prevádzku, nie na beh bez prestávky.
Trojfázový prívod
Všetkých desať strojov je na 400 V. Tri najsilnejšie majú rozbeh hviezda-trojuholník, ktorý zmierni prúdový náraz pri štarte.
Ventilek radí
Kompresor bez vzdušníka nie je nedorobok. Je to iný spôsob, ako stlačený vzduch rozviesť. Vzdušník pod kompresorom má jednu nevýhodu: zviaže stroj s miestom, kde nádoba stojí. Keď nádobu oddelíte, môžete kompresor postaviť do kúta alebo do vedľajšej miestnosti a nádobu tam, kde sa vzduch naozaj berie. Pri týchto desiatich strojoch je to celý zmysel — a preto sa vyberajú podľa toho, koľko vzduchu urobia za minútu, nie podľa litrov. Objem samostatnej nádoby potom voľte podľa špičky odberu: čím kratšie a prudšie odbery, tým väčšia nádoba. Ak rozvod nemáte a nechystáte sa ho stavať, siahnite po vyhotovení, ktoré nádobu nesie pod sebou.
Časté otázky
- Prečo kompresor bez vzdušníka?
- Pretože nádoba nemusí stáť tam, kde stojí stroj. Kompresor sa dá schovať do kúta alebo za stenu a tlaková nádoba sa postaví k pracovisku — alebo sa vynechá úplne, ak vzduch tečie do dostatočne dlhého rozvodu, ktorý sám funguje ako zásoba. Keď rozvod nemáte, patrí vám vyhotovenie s vlastným vzdušníkom.
- Akú veľkú nádobu k nemu kúpiť?
- Podľa toho, ako prudko vzduch odoberáte, nie podľa výkonu kompresora. Náradie s krátkymi silnými odbermi (rázový uťahovák, pieskovačka) chce väčšiu nádobu, plynulý odber (striekacia pištoľ, obrábanie) si vystačí s menšou. Nádoba sa zapojí za výstup kompresora.
- Aký je rozdiel medzi skriňou L1 a L2?
- L1 meria 750 × 580 × 761 mm, L2 meria 1 000 × 738 × 955 mm. Do L1 sa zmestia agregáty do 4 kW, do L2 až 7,5 kW. L2 navyše nesie ovládací panel s LED signalizáciou porúch. Hmotnosť ide od 170 kg pri L1 po 253 kg pri najsilnejšom L2.
- Čo znamená X na konci kódu?
- Rozbeh hviezda-trojuholník. Motor sa rozbieha v dvoch krokoch, takže prúdový náraz pri štarte je miernejší — vyplatí sa tam, kde kompresor spína často alebo kde je prívod na hranici. Majú ho B59-4-L2TX, B60-5,5-L2TX a B70-7,5-L2TX.
- Neprehreje sa stroj v zatvorenej skrini?
- Chladenie obstaráva remenica, ktorej lúče sú tvarované ako lopatky ventilátora a ženú vzduch na valce agregátu; vzduch skriňou preteká a odchádza von. Podmienkou je nezakrývať mriežky a nestavať stroj tesne k stene.
- Prečo má najsilnejší stroj nižšie otáčky než slabší?
- Pretože sa tým tlmí hluk. B60 a B70 v skrini sa točia 1 150 otáčkami, zatiaľ čo tie isté výkony v otvorenom vyhotovení idú 1 300 až 1 400. Za tichší chod sa platí tým, že stroj dáva o niečo menej vzduchu, než by pri vyšších otáčkach dal.
- Čím sa líši A39B-3-L1T od ostatných?
- Je to jediný jednostupňový stroj kategórie a pracuje na 10 bar, zatiaľ čo zvyšných deväť je dvojstupňových na 11 bar. Dáva 490 l/min. Ostatné jednostupňové stroje ABAC nájdete v rade Pro Line.
- Aké hlasné to je proti otvorenému kompresoru?
- Stroj so 4 kW má v otvorenom ráme Pro Line 97 dB Lwa, tu v skrini 87 dB. Pri 7,5 kW je to 102 dB proti 88 dB. Vo vzdialenosti štyroch metrov od stroja zodpovedá 87 dB Lwa hodnote 67 dB akustického tlaku.
Kam ďalej
Ak táto desiatka nesedí, vedie cesta ďalej v rámci tej istej rodiny: Prehľad všetkých radov nájdete v kategórii Kompresory.
- Tie isté skrine na vzdušníku — keď rozvod vzduchu nemáte a nádoba má byť rovno pod strojom
- Tie isté skrine so sušičom — skriňa, päťstolitrová nádoba a kondenzačný sušič v jednom kuse
- Menšie skrine A29 a A29B — rovnaký princíp o dve triedy nižšie — 1,5 a 2,2 kW, 81 dB, do bežnej zásuvky
- Tie isté výkony bez skrine — otvorené vyhotovenie na vzdušníku 200 až 500 l, hlučnejšie a lacnejšie na obstaranie
- Kompresory bez nádoby — všetky stroje bez vzdušníka naprieč značkami a výkonmi
- Celý rad ABAC Silent — rázcestník všetkých odhlučnených vyhotovení
- Ako vybrať kompresor — postup od spotreby náradia k výkonu a vzdušníku
Uvedené hodnoty sú údaje výrobcu ABAC pre jednotlivé stroje. Sanie je nasávané množstvo vzduchu, Lwa hladina akustického výkonu, Lwp hladina akustického tlaku vo štyroch metroch. Rozmery a hmotnosti platia pre stroj bez príslušenstva.
