ABAC Tech ATF na vzdušníku: hotová zostava bez oleja

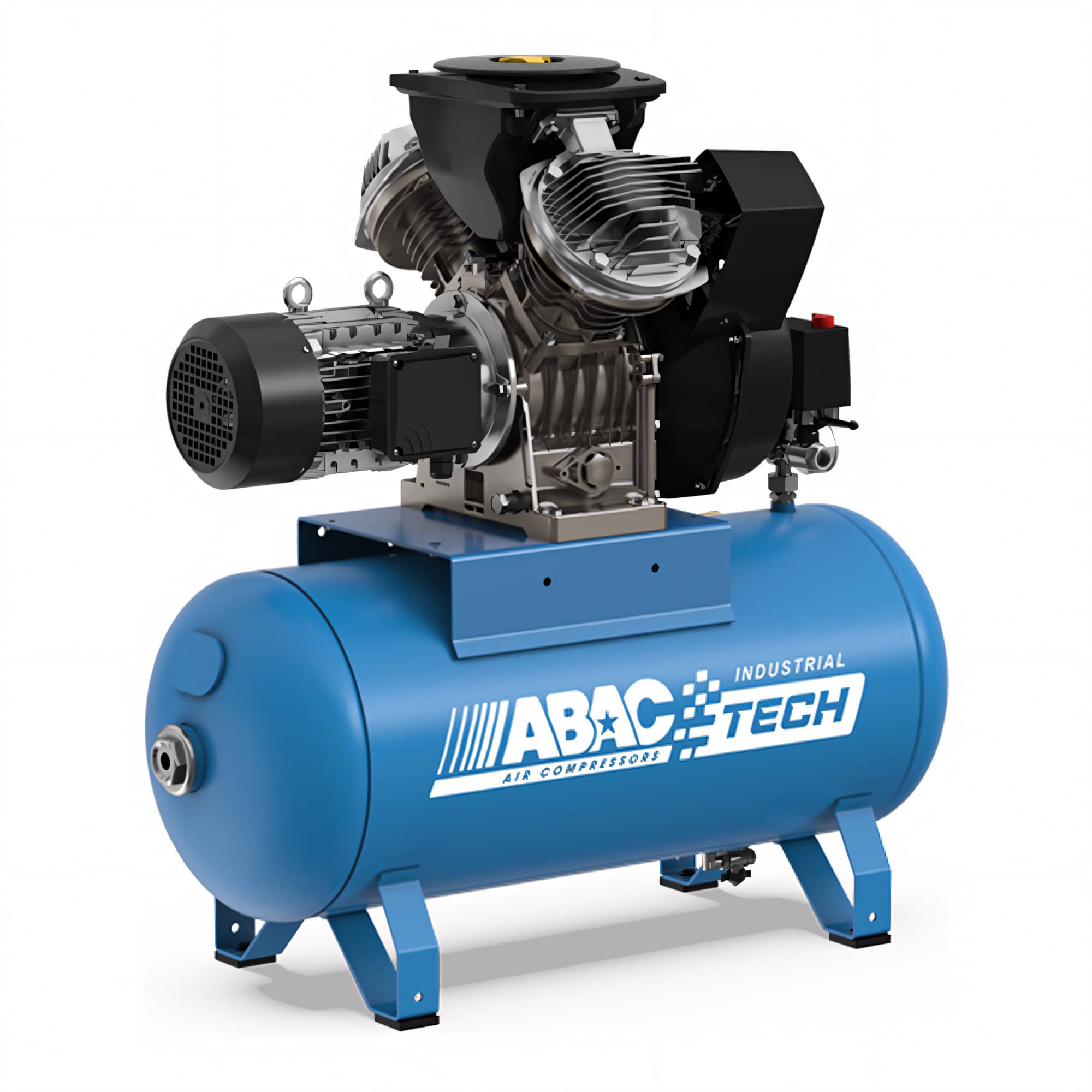

Bezolejový kompresor ABAC Tech ATF-4-270FT na ležatom vzdušníku 270 litrov s rozvádzačom a tlakovým spínačom

ABAC Tech ATF · 270 l · bez oleja

Bezolejový agregát potrebuje zásobu vzduchu rovnako ako každý iný piestový kompresor — bez nej by motor spínal stále dokola. ATF-4-270FT tú zásobu má rovno pod sebou: je to ten istý štvorkilowattový agregát bez kvapky oleja ako v základnom prevedení, len usadený na ležatom vzdušníku s objemom 270 litrov. Dodá 396 l/min pri 10 baroch, motor je štvorpólový v režime S1, teda na 100% pracovný cyklus, a rozbieha sa priamo, bez hviezdy-trojuholníka. Stroj príde zložený: nádoba, agregát, rozvádzač aj tlakový spínač na spoločnom podstavci.

396 l/minvýtlak pri 10 bar

270 lobjem vzdušníka

S1 100 %pracovný cyklus

4 kWpríkon motora

Tri veci, ktoré rozhodnú

V tejto vetve radu ABAC Tech vedieme jednu hotovú zostavu. Je bezolejová, jednostupňová na 10 bar, s priamym pohonom a na trojfázovom prívode 400 V. Než ju objednáte, stojí za to prejsť tri body.

1. Koľko vzduchu naozaj spotrebujete?

Rozhoduje výtlak pri 10 baroch, nie sanie — to je vzduch, ktorý naozaj dotečie k náradiu alebo do technológie. Tento stroj dodá 396 l/min a smie pritom bežať nepretržite. Počíta sa priemerná spotreba za zmenu; nádoba pod strojom pokryje krátke špičky.

2. Stačí vám 270 litrov zásoby?

Vzdušník nie je výkon, je to zásoba pre špičky odberu. Dvesto sedemdesiat litrov má zmysel tam, kde odber prichádza v nárazoch — niekoľko nástrojov naraz, dlhšie fúkanie, pieskovanie — pretože motor potom nespína tak často. Pri plynulom odbere je rozhodujúci výtlak a nádoba len vyrovnáva.

3. Hotová zostava, alebo si ju zložíte sami?

Tu dostanete nádobu, agregát aj rozvádzač na jednom podstavci a stroj sa len postaví a pripojí. Ak máte vzdušník už postavený alebo potrebujete kompresor schovať inam než nádobu, siahnite po základnom prevedení bez nádoby: ten istý agregát na ráme váži 80 kg namiesto 150 a dá sa ukotviť kamkoľvek.

Ako sa číta kód stroja

Kód ATF-4-270FT sa skladá zo štyroch častí: ATF je bezolejový rad (písmeno F od free of oil), 4 je príkon v kilowattoch, 270 objem vzdušníka v litroch a písmená na konci určujú prevedenie.

F — stacionárny na nádobe

Stroj je usadený na ležatom vzdušníku, ktorý zároveň tvorí podstavec. Stojí na nohách, nekotví sa do podlahy a nepotrebuje žiadnu ďalšiu konštrukciu.

T — trojfázový prívod 400 V

Celý rad je na 400 V / 50 Hz. Priemyselný štvorpólový motor S1 sa na bežnú zásuvku pripojiť nedá a ani sa o to nemá nikto pokúšať.

Bez X — priamy rozbeh

V kóde chýba písmeno X, takže sa motor rozbieha priamo, bez hviezdy-trojuholníka. Pri štyroch kilowattoch to bežná prípojka zvládne; hviezdu-trojuholník majú v rade až silnejšie stroje.

Prečo je agregát bez oleja iný

V bežnom piestovom kompresore drží olej dve práce naraz: maže krúžky proti valcu a zároveň odvádza teplo. Keď ho vynecháte, musia to zvládnuť samotné materiály. ATF má preto hliníkové valce s poniklovaným povrchom a piesty potiahnuté teflónom, ventilovú dosku z nerezu a ložiská kľukového hriadeľa naplnené mazivom z výroby na celú dobu životnosti — mazivo je uzavreté tam, kde stláčaný vzduch neprechádza.

Chladenie potom zastane to, čo inde robí olej: valce do V s masívnym rebrovaním a veľký ventilátor tlačiaci vzduch priamo na hlavy. Agregát beží na nízkych otáčkach 1 500 za minútu a sedí priamo na motore, bez remeňov. Ten istý agregát je v rade ATF ešte v šiestich ďalších veľkostiach, od 1,5 do 7,5 kW, v prevedení bez vzdušníka.

Stroj v kategórii

Kompresory ABAC Tech ATF na vzdušníku — bez oleja, S1 100 %, 10 bar, nádoba 270 l, výtlak 396 l/min
Model	Vzdušník	Rozbeh	Príkon	Sanie	Výtlak pri 10 bar	Lwa / Lwp	Hmotnosť	Rozmery
ATF-4-270FT	270 l	priamy	4 kW	918 l/min	396 l/min	103 / 83 dB(A)	150 kg	1 629 × 606 × 1 151 mm

Výtlak je množstvo vzduchu, ktoré stroj naozaj dodá pri prevádzkovom tlaku 10 bar; sanie je objem, ktorý agregát nasaje. Lwa je hladina akustického výkonu zo štítku, Lwp hladina akustického tlaku vo vzdialenosti štyroch metrov. Rozmery sú dĺžka × šírka × výška. Všetky hodnoty sú údaje výrobcu.

#showmore#

Hlučnosť bez prikrášľovania

Stroj je hlasný a nemá zmysel to zakrývať: hladina akustického výkonu Lwa je 103 dB. Je to otvorený priemyselný agregát bez akéhokoľvek krytu, konštruovaný na výkon a odvod tepla, nie na pokoj v miestnosti. Patrí do strojovne, do prístavby alebo za stenu, nie k pracovnému stolu.

🔴 Pozor na porovnávanie s inými ponukami. Katalógy pri tom istom stroji často uvádzajú 83 dB — to je však akustický tlak Lwp meraný v štyroch metroch, ktorý je zhruba o 20 dB(A) nižší než výkon Lwa zo štítku. Obe čísla sú správne, len každé meria niečo iné. Keď stroj musí stáť tam, kde sa pracuje, riešením je odhlučnený rad ATFS.

Agregát zblízka

Nad nádobou sedí ten istý bezolejový agregát, ktorý má rad ATF aj v prevedení bez vzdušníka.

Valce bezolejového agregátu ABAC Tech ATF v usporiadaní do V s rebrovanými hliníkovými hlavami — Dva valce do V s rebrovanými hliníkovými hlavami. Chladenie tu zastane prácu, ktorú inde robí olej.

Rebrovaný chladič stlačeného vzduchu s filtračnou vložkou na boku agregátu ABAC Tech ATF — Rebrovaný chladič stlačeného vzduchu s filtračnou vložkou a guľovým ventilom na boku agregátu.

Čo je v zostave

Ležatý vzdušník 270 l

Tlaková nádoba tvorí zároveň podstavec celého stroja. Stojí na nohách a má vypúšťací ventil na odvod kondenzátu.

Bezolejový agregát 4 kW

Dva valce do V, poniklované hliníkové valce a piesty s teflónovým povrchom. V stláčanom priestore nie je žiadne mazivo.

Motor S1 na 100 % cyklu

Štvorpólový motor dimenzovaný na nepretržitú záťaž. Nepotrebuje prestávky na chladnutie.

Rozvádzač a tlakový spínač

Elektrická výbava je namontovaná a prepojená z výroby — stroj sa len postaví a pripojí na prívod.

Priamy pohon bez remeňov

Agregát sedí priamo na motore. Odpadá napínanie remeňov aj ich výmena.

Nerezové ventily

Ventilová doska z nerezu znesie vysoké teploty a cyklickú záťaž trvalej prevádzky.

Dva roky záruky

Na stroj platí dvojročná záruka.

Ventilek radí

Hotová zostava ušetrí prácu, ale nie miesto. Toto je stroj, ktorý príde zložený — nemusíte riešiť ukotvenie agregátu, prepojenie s nádobou ani montáž tlakového spínača. Za to ale zaberie meter a pol dĺžky a váži stopäťdesiat kíl. Ak máte strojovňu malú alebo chcete kompresor schovať inam než zásobu vzduchu, vyjde lepšie agregát bez nádoby a samostatný vzdušník. A počítajte s vodou: bezolejový vzduch je bez oleja, nie bez vlhkosti — kondenzát sa z nádoby musí pravidelne vypúšťať.

Časté otázky

Čo presne znamená S1 a prečo na tom záleží?: S1 je označenie pracovného režimu motora podľa normy: stroj smie bežať nepretržite na plný výkon, kým je chladený. Malé bezolejové kompresory mávajú S3, čo znamená, že po určitom čase prevádzky musí nasledovať prestávka na vychladnutie — obvykle zhruba pol na pol. Ak stroj s S3 necháte bežať nonstop, prehreje sa a skrátite mu život na zlomok.
Je vzduch z ATF naozaj úplne bez oleja?: Z kompresora áno — v stláčacom priestore nie je žiadne mazivo, ktoré by sa do vzduchu mohlo dostať. Neznamená to však, že je vzduch bez vody a prachu: nasatá vlhkosť sa v stlačenom vzduchu zráža a v nádobe sa hromadí kondenzát, ktorý sa vypúšťa. Pre citlivé technológie preto za stroj patrí sušička a filtrácia.
Prečo je v tabuľke výtlak, a nie sanie?: Pretože výtlak je vzduch, ktorý naozaj dotečie k náradiu pri prevádzkovom tlaku 10 bar. Sanie je objem, ktorý agregát nasaje — tu je to 918 l/min proti 396 l/min výtlaku. Pre výber stroja je rozhodujúci výtlak; uvádzame oboje, aby bolo jasné, čo je čo.
Aký veľký vzdušník vlastne potrebujem?: Objem sa volí podľa špičky odberu, nie podľa výkonu kompresora. Pri plynulom odbere vystačí malá nádoba a rozhoduje výtlak; pri nárazovom odbere je väčšia nádoba to, čo drží tlak a šetrí spínanie motora. Dvesto sedemdesiat litrov je v priemysle bežná stredná voľba k agregátu tejto veľkosti.
Naozaj je to také hlučné?: Áno. Akustický výkon Lwa je 103 dB, čo zodpovedá otvorenému priemyselnému stroju bez krytu. Číslo 83 dB, ktoré sa pri týchto strojoch objavuje, je akustický tlak v štyroch metroch — iná veličina, zhruba o 20 dB(A) nižšia. Ak potrebujete stroj do miestnosti, kde sa pracuje, hľadajte prevedenie vo zvukovej skrini.
Musí sa stroj kotviť do podlahy?: Nie. Zostava stojí na nohách vzdušníka a kotviť sa nemusí; dôležitá je rovná podlaha a priestor okolo stroja, aby ventilátor mal odkiaľ brať vzduch. Ak chcete obmedziť prenos vibrácií do konštrukcie budovy, postaví sa na silentbloky.
Dá sa stroj prevádzkovať na 230 V?: Nie. Stroj je na trojfázovom prívode 400 V / 50 Hz. Rozbieha sa priamo, takže stačí zodpovedajúce istenie; rozbeh cez hviezdu-trojuholník majú až silnejšie stroje radu.

Kam ďalej

Táto vetva radu ABAC Tech je hotová zostava na vzdušníku. Ostatné vetvy vyzerajú takto: Prehľad všetkých radov nájdete v kategórii Kompresory.

ATF bez vzdušníka — sedem bezolejových agregátov od 1,5 do 7,5 kW — holá jednotka alebo na nosnom ráme
Odhlučnený rad ATFS — bezolejový vzduch vo zvukovej skrini, keď stroj musí stáť v dielni
Olejový rad ATL na vzdušníku — tá istá zostava s olejovým mazaním — 90 aj 270 litrov a o niečo vyšší výtlak
Všetky stroje bez oleja — od malých dielenských strojov po dentálne a laboratórne prevedenie naprieč značkami
Vysokotlakový rad ATH — keď desať barov nestačí — 15, 20 aj 30 bar
Ako vybrať kompresor — postup od spotreby náradia cez výkon až k objemu vzdušníka

Výkonové údaje sú merané podľa ISO 1217, príloha C, v platnom znení; hlučnosť podľa ISO 2151. Hladina akustického výkonu Lwa sa podľa európskej smernice pre strojové zariadenia uvádza na štítku stroja, hladina akustického tlaku Lwp je meraná vo vzdialenosti štyroch metrov a je zhruba o 20 dB(A) nižšia. Všetky hodnoty sú údaje výrobcu.
