Servisné sady pre piestové kompresory ABAC a ATMOS

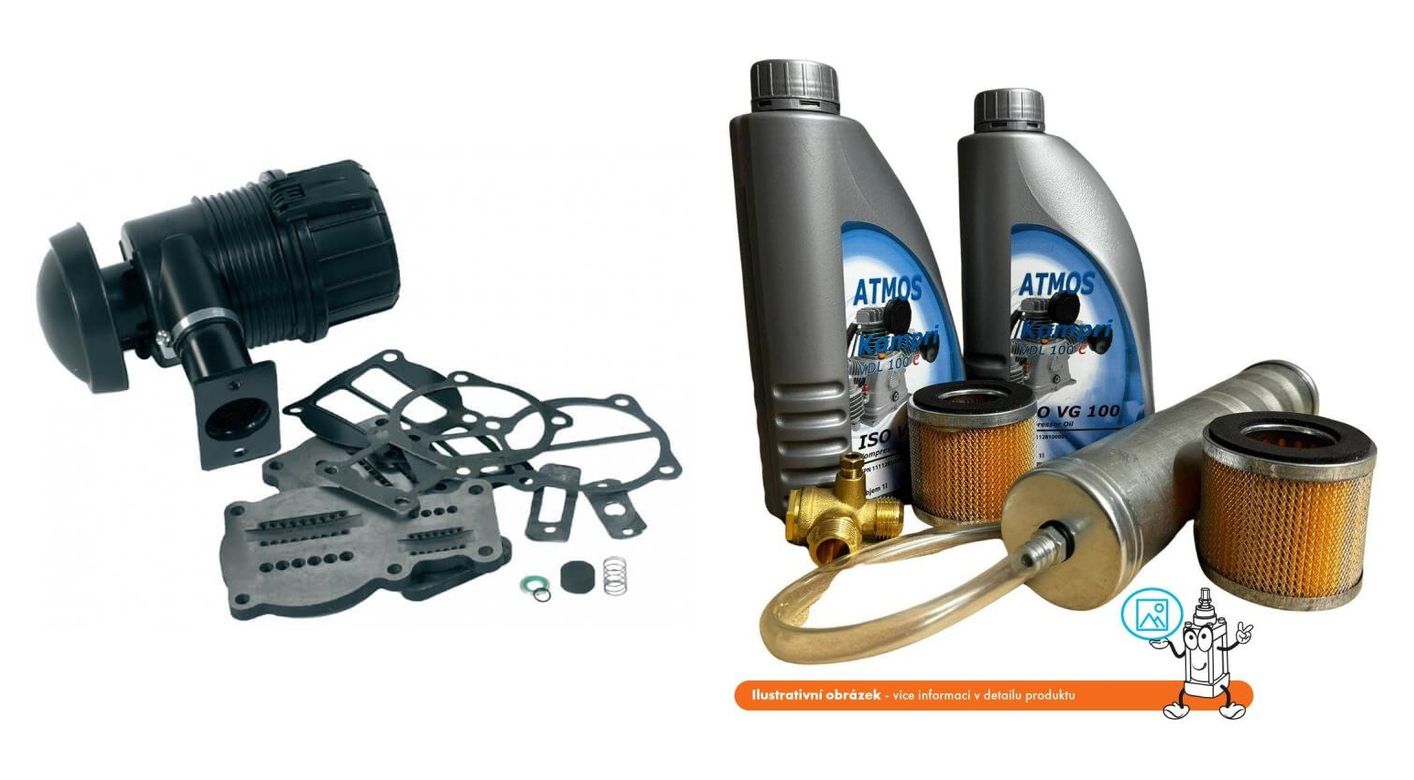

Servisné sady Servisné sady pre piestové kompresory ABAC a ATMOS — tesnenia, filtre a ventilové dosky

Servisná sada je všetko, čo sa pri jednej údržbe kompresora mení, pod jedným objednávacím číslom. Nemusíte dohľadávať tesnenia po jednom ani hádať, čo k vášmu stroju patrí — vyberiete sadu podľa agregátu a intervalu, a príde kompletná. Pri sadách ATMOS je navyše v balení QR kód, ktorým si predĺžite záruku o ďalší rok.

47 sádpre piestové kompresory ABAC a ATMOS

19 agregátovktoré sadou pokryjeme

1 – 4 rokyintervaly údržby podľa stroja

originálne dielyod výrobcu stroja, nie náhradky

Nájdite sadu pre svoj stroj

Vyberte riadok podľa agregátu alebo názvu stroja a objednávacie číslo podľa toho, koľká údržba to bude. Pri ABAC sa sady delia podľa rozsahu — základná na rok, pokročilá na dva. Pri ATMOS podľa rokov prevádzky, od jedného do štyroch. Čo je v ktorej sade, nájdete pod tabuľkami.

Sady pre piestové kompresory ABAC

Servisné sady ABAC — základné LK1 a pokročilé PK1
Objednávacie číslo	Úroveň údržby	Interval	Agregát kompresora
A29-LK1	základná	1 rok	A29, A29B, A29B0, A39, A39B, A39B0
A49-LK1	základná	1 rok	A49B
B59-LK1	základná	1 rok	B59B
B60-LK1	základná	1 rok	B60
B70-LK1	základná	1 rok	B70
A29-PK1	pokročilá	2 roky	A29, A29B, A29B0, A39, A39B, A39B0
A49-PK1	pokročilá	2 roky	A49B
B59-PK1	pokročilá	2 roky	B59B
B60-PK1	pokročilá	2 roky	B60
B70-PK1	pokročilá	2 roky	B70

Sady pre piestové kompresory ATMOS

Servisné sady ATMOS podľa agregátu a roku údržby
Agregát	Kompresor ATMOS	1 rok	2 roky	3 roky	4 roky
LB 30	Kompresory PERFECT 2,2 kW - 90XE, 90, 150E, 150 l	N770221	N770222	N770223	N770225
LB 40-3	Kompresory PERFECT 3 kW - 90, 150, 270 l	N770305	N770306	N770307	N770309
LB 50	Kompresor PERFECT 4 kW - 90, 150, 270 l	N770401	N770402	N770403	N770404
LB 55	Kompresor PERFECT 4 kW (12,5) - 90, 150, 270 l	—	—	—	—
LB 75	Kompresor PERFECT 5,5 kW - 150, 270, 500 l	N770551	N770552	N770553	N770554
LB 100	Kompresor PERFECT 7,5 kW - 270, 500 l	N770751	N770752	N770753	N770754
LT 100	Kompresor PERFECT 7,5 kW (12,5 bar) - 270 l	N770755	N770756	N770757	N770758

Pomlčka znamená, že sada pre tú kombináciu neexistuje. Agregát je označenie piestovej časti stroja; nájdete ho v jeho technickom liste alebo na výrobnom štítku.

Máte Perfect 7,5 kW? Pri tejto rade výrobca agregát v priebehu rokov zmenil — staršie stroje majú LB 100, novšie LT 100. Podľa kilowattov to nespoznáte, overte si agregát v technickom liste alebo na štítku stroja.

#showmore#

Sady pre ukončené modely ATMOS Perfect Line

Stroje sa už nevyrábajú, ale sady k nim vedieme ďalej — kto ich má v prevádzke, nájde ich tu.

Servisné sady ATMOS pre ukončené modely Perfect Line
Agregát	Kompresor ATMOS	1 rok	2 roky	3 roky	4 roky
LB 24	PERFECT LINE 2,2/50XE	N770221	N770222	N770223	N770225
LB 24	PERFECT LINE 2,2/50X	N770221	N770222	N770223	N770225
LB 30	PERFECT LINE 2,2/50	N770221	N770222	N770223	N770225
LB 24	Perfect Line 2,2/90XE	N770226	N770227	N770224	N770228
LB 30	Perfect Line 2,2/90	N770221	N770222	N770223	N770225
LB 30	Perfect Line 2,2/200	N770221	N770222	N770223	N770225
LB 24	Perfect Line 2,2/200E	N770226	N770227	N770224	N770228
LB 30	Perfect Line3/90X	N770301	N770302	N770303	N770308
LB 30	Perfect Line 3/200X	N770301	N770302	N770303	N770308
LB 40	Perfect Line 3/100S	N770305	N770306	N770307	N770309
LB 40	Perfect Line 3/100CE	N770305	N770306	N770307	N770309
LB 40	Perfect Line 3/200CE	N770305	N770306	N770307	N770309
LB 50	Perfect Line 4/100CE	N770411	N770412	N770413	N770414
LB 50	Perfect Line 4/270CE	N770411	N770412	N770413	N770414

Mimo tabuliek vedieme ešte N770229 (LB29, 3 roky) — stroj k nemu v podkladoch výrobcu uvedený nie je, vyberte ho podľa agregátu.

Čo je v sade

Obsah sa líši podľa značky aj podľa toho, koľká údržba to je.

ABAC — podľa rozsahu

Základná LK1 — na 1 rok

vnútorné časti spätného ventilu
sací filter

Pokročilá PK1 — na 2 roky

profilové tesnenie medzi hlavu/valec a ventilovú dosku
ventilovú dosku
tesnenie medzichladiča a dochladzovača
vnútorné časti spätného ventilu
sací filter

Sady ABAC neobsahujú olej — vyberte si ho podľa svojho stroja v olejoch pre kompresory.

ATMOS — podľa rokov prevádzky

Po 1 a 3 rokoch

odsávačka oleja 500 ml
spätný ventil
vložka spätného ventilu
vložka odľahčovacej hadice
olej na výmenu
vložky vzduchových filtrov

Po 2 a 4 rokoch

Obsahujú všetko z menšej sady a navyše diely na väčší zásah:

ventilové dosky
tesnenia pod ventily
tesnenia pod valce
tesnenia pod veká
remeň
špeciálne lepidlo

Vo všetkých sadách ATMOS je navyše QR kód na predĺženie záruky o ďalší rok, do ďalšej údržby stroja. Výrobca na ňom stavia program až piatich rokov záruky na piestové kompresory Perfect a Perfect Line — bez paušálnych platieb a bez servisných zmlúv, so správou v aplikácii.

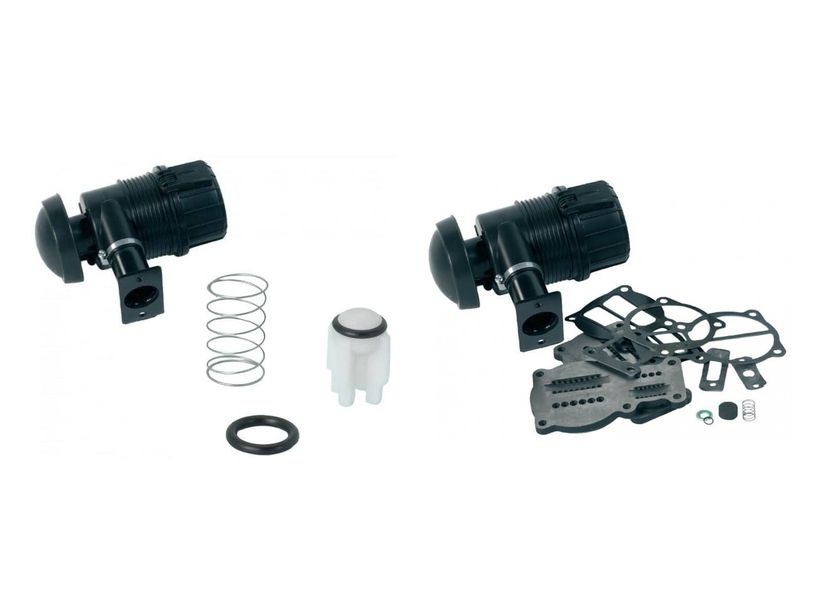

Obsah sád ABAC — vľavo základná LK1, vpravo pokročilá PK1 s ventilovou doskou a tesneniami — Vľavo základná sada LK1, vpravo pokročilá PK1 — rozdiel je vo ventilovej doske a tesneniach

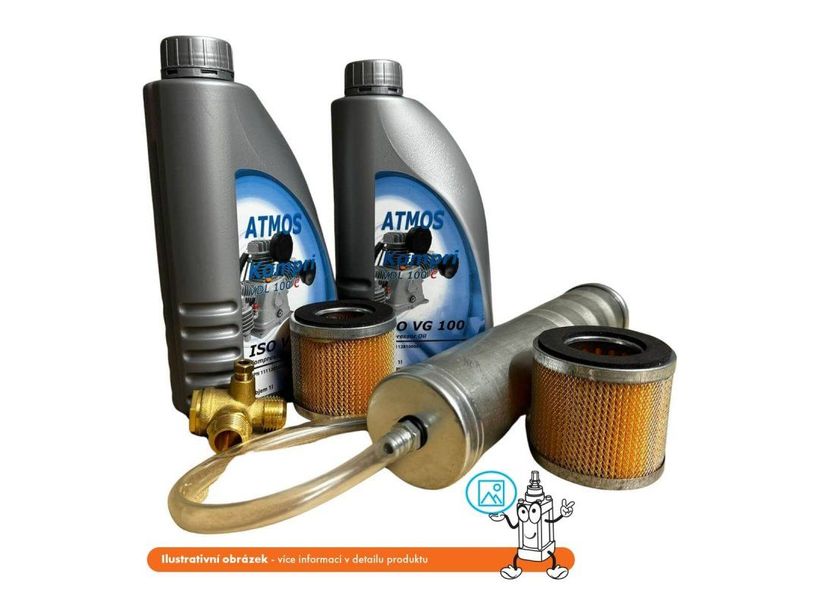

Obsah servisnej sady ATMOS — olej, odsávačka oleja, spätný ventil a vložky vzduchových filtrov — Sada ATMOS: olej aj odsávačka na jeho vypustenie sú súčasťou balenia

Prečo sada, a nie diely po jednom

Pri údržbe piestového kompresora sa nemení jeden diel, ale sada dielov, ktoré sa opotrebujú spoločne — filter, vnútorné časti spätného ventilu, tesnenia, olej. Keď ich objednávate po jednom, ľahko sa na niečo zabudne a stroj sa potom otvára dvakrát.

Servisná sada to rieši jedným objednávacím číslom. Použitím originálnej sady sa navyše plnia záručné podmienky výrobcu — pri stroji v záruke je to dôvod sám pre seba. A včasná výmena nie je len o poruchách: zanesený sací filter znamená, že motor ťahá viac a rastie spotreba elektriny.

Vysokotlakové verzie T majú iný agregát

Ak máte Perfect 4T, 4VT alebo 7,5T, nepozerajte sa na sadu podľa výkonu motora. Verzia T je vysokotlaková a má iný piestový agregát než rovnako silná základná verzia — iný počet valcov aj stupňov kompresie. Sada pre základnú verziu teda nesedí, aj keď má kompresor rovnaký výkon. Riaďte sa agregátom z technického listu, nie kilowattmi.

Kedy údržbu urobiť

Interval sa počíta od uvedenia do prevádzky

Interval sa počíta od uvedenia stroja do prevádzky, nie od chvíle, keď začne byť niečo počuť. Neoplatí sa čakať, kým kompresor začne strácať dych alebo sa prehrievať — filtre plné prachu znamenajú, že sa motor viac nadrie a rastie spotreba elektriny.

Na čo pri tom nezabudnúť

Praktická rada: urobte si v telefóne upozornenie a sady meňte preventívne. A keď už máte stroj odstavený a otvorený, skontrolujte zároveň stav oleja a napnutie klinových remeňov. Čistý vzduch a dobré mazanie sú pri piestovom kompresore základ dlhej životnosti.

Čo k tomu patrí

K údržbe kompresora sa obvykle hodí ešte toto.

Oleje pre kompresory — do sád ABAC sa olej nedodáva
Sacie filtre — keď meníte filter mimo intervalu sady
Kompresorové jednotky — keď je agregát za hranicou údržby
Spätné ventily — celý ventil, nie len vnútorné časti
Tlakové spínače — časť údržby, ktorá v sade nie je

Ventilek radí

Údržba sa nerobí až vtedy, keď je niečo počuť.

Ľudkovia, toto je tá najlacnejšia vec, ktorú pre kompresor môžete urobiť. Zanesený sací filter nespoznáte podľa zvuku — spoznáte ho podľa účtu za elektrinu, lebo sa motor viac nadrie. Dajte si upozornenie do telefónu a sadu vymeňte, aj keď sa zdá, že stroj ide dobre. A dve veci k tomu. Po prvé: riaďte sa agregátom, nie kilowattmi — rovnako silné stroje mávajú inú piestovú časť. Po druhé: keď už je stroj odstavený, skontrolujte olej a remene, stojí to päť minút.

Časté otázky k servisným sadám

Ako spoznám, ktorú sadu potrebujem?: Podľa agregátu svojho kompresora a podľa toho, koľká údržba to bude. Agregát je označenie piestovej časti (napríklad LB 50 alebo A39B) a nájdete ho v technickom liste stroja alebo na výrobnom štítku. V tabuľkách vyššie potom stačí nájsť riadok a stĺpec.
Aký je rozdiel medzi sadou LK1 a PK1?: LK1 je základná, na ročnú údržbu — sací filter a vnútorné časti spätného ventilu. PK1 je pokročilá, na dva roky — navyše ventilová doska a sada tesnení medzi hlavu, valec, medzichladič a dochladzovač. PK1 teda nenahrádza LK1 každý rok, je to tá väčšia údržba po dvoch rokoch.
Prečo sa sady ATMOS po 2 a 4 rokoch líšia od tých po 1 a 3 rokoch?: Pretože po druhom a štvrtom roku sa robí väčšia údržba. Sady po 1 a 3 rokoch obsahujú filter, spätný ventil, vložky a olej. Sady po 2 a 4 rokoch majú navyše ventilové dosky, tesnenia pod ventily, valce a veká, remeň a lepidlo.
Je v sade olej?: Pri ATMOS áno — vrátane odsávačky na vypustenie starého. Pri ABAC nie, olej sa objednáva zvlášť; vyberiete si ho v olejoch pre kompresory podľa svojho stroja.
Čo je ten QR kód v sade ATMOS?: Kódom si po vykonanej údržbe predĺžite záruku na stroj o ďalší rok, do ďalšej údržby. Je v každej sade ATMOS.
Mám Perfect 4T. Môžem kúpiť sadu pre Perfect 4?: Nie. Verzia T je vysokotlaková a má iný piestový agregát — iný počet valcov aj stupňov kompresie než základná verzia s rovnakým výkonom. Sada pre základnú verziu teda nesedí. Riaďte sa agregátom z technického listu.
Vediete sady aj pre stroje, ktoré sa už nevyrábajú?: Áno. Sady pre ATMOS Perfect Line vedieme ďalej, aj keď sa stroje už nevyrábajú — sú v tretej tabuľke vyššie.

Obsah sád a priradenie k agregátom zodpovedá podkladom výrobcu a parametrom pri produktoch v našom katalógu. Interval údržby platí pre bežné prevádzkové podmienky; pri prašnej alebo viaczmennej prevádzke býva kratší.
