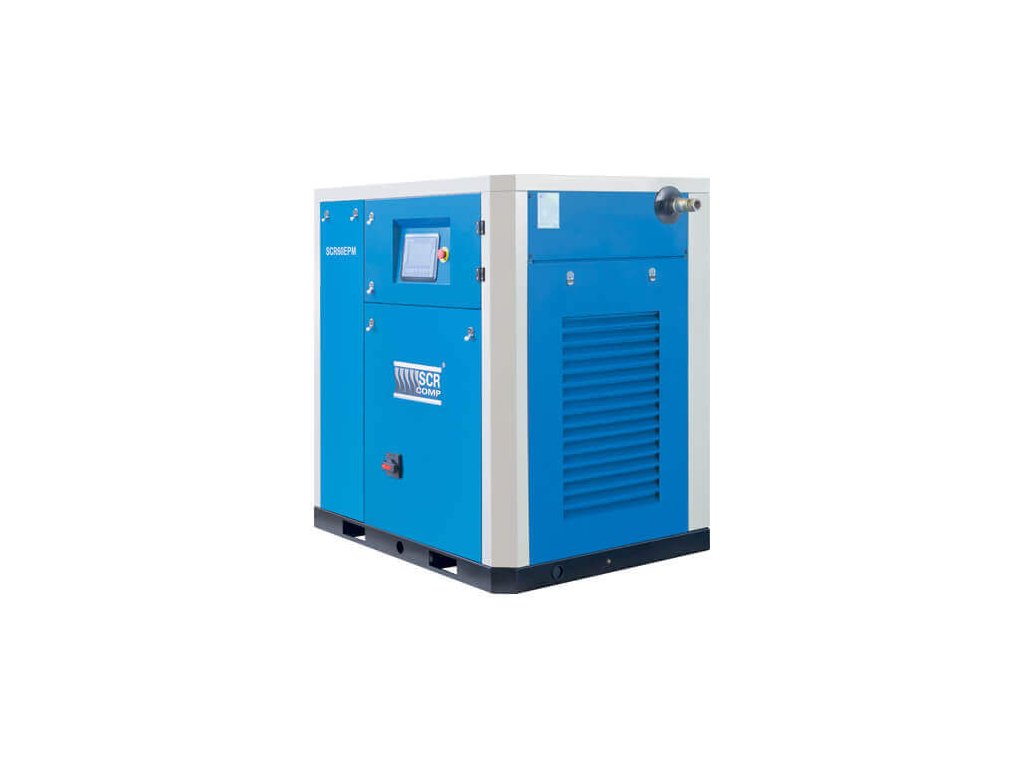

Skrutkový kompresor SCR-18/10EPM príkon 18 kW, výtlak až 2 900 l/min, tlak 10 bar, frekvenčný menič, napätie 400/50 V/Hz YD
Kód: SCR-18/10EPM
Súvisiaci tovar
Podrobný popis
Osemnástka nastavená na desať barov dá 2 900 l/min — presne toľko, koľko dá pätnástka pri siedmich. Za rovnaký vzduch tu teda platíte o výkonovú triedu viac, a to len kvôli tlaku.
Prečo 10 barov
Desať barov znamená 2 900 l/min, regulácia dole na 1 000 l/min. Proti sedmičkovému nastaveniu rovnakého stroja je to o 800 l/min menej a spotreba vyššia zhruba o pätinu. Ten súčet je dôvod, prečo sa pri desiatke vždy oplatí overiť, či ju rozvod naozaj chce.
| Ten istý stroj 18,5 kW v troch nastaveniach tlaku | |||
|---|---|---|---|
| Objednávacie číslo | Tlak | Výtlak (l/min) | Strata proti 7 barom |
| SCR-18/7EPM | 7 bar | 1 300 – 3 700 | 0 % |
| SCR-18/8EPM | 8 bar | 1 100 – 3 500 | 5 % |
| SCR-18/10EPM — tento stroj | 10 bar | 1 000 – 2 900 | 22 % |
Rozmery 1 200 × 800 × 1 100 mm, hmotnosť 480 kg, výstup R 1" a hlučnosť 66 dB(A) sú pri všetkých troch nastaveniach rovnaké — je to jeden a ten istý stroj.
Čím sa líši od susedov
Nad ňou je SCR-22/10EPM s 3 500 l/min, pod ňou SCR-15/10EPM s 2 300 l/min. A ak by desať barov napokon nebolo nutné, ten istý stroj ako SCR-18/7EPM dá 3 700 l/min.

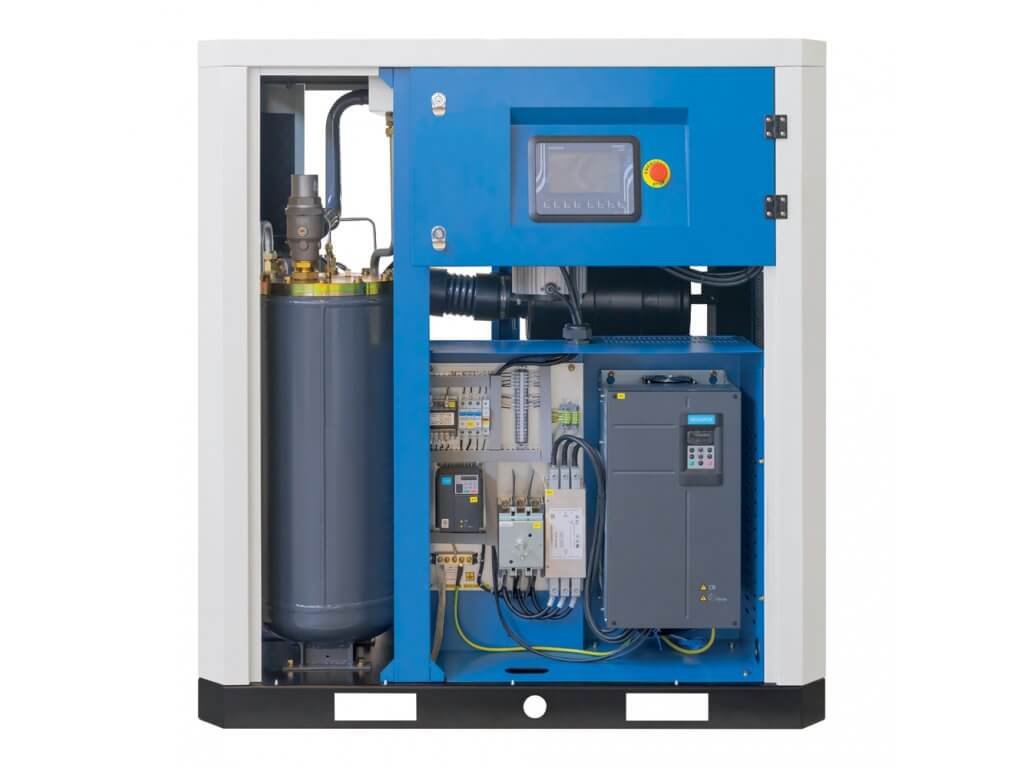

Čo je vnútri

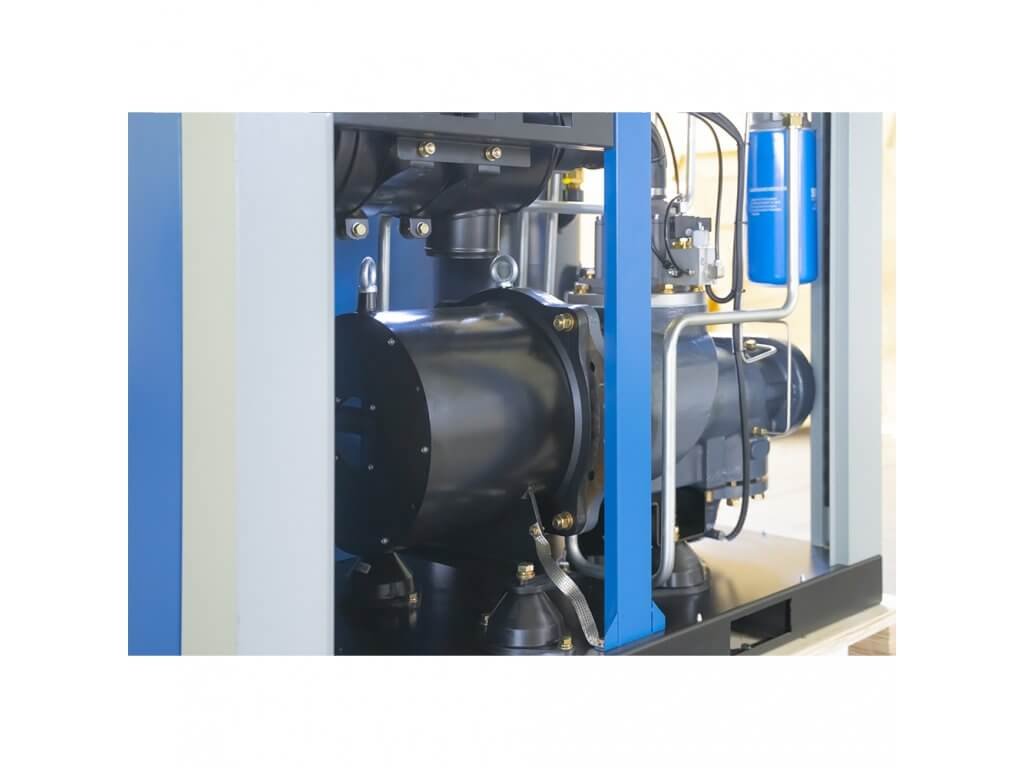

Motor s permanentnými magnetmi
Uzavretý olejový okruh a konštrukcia bez ložísk znamenajú o jednu servisnú položku menej. Na 18,5 kW k tomu pridá 5–6 % úspory proti bežnému motoru IE2.
Priamy pohon kužeľovým spojom
Kužeľový spoj prenesie výkon bez strát v remeni. Pri stroji, ktorý má bežať denne, je to hlavne o tom, čo sa nemusí kontrolovať.

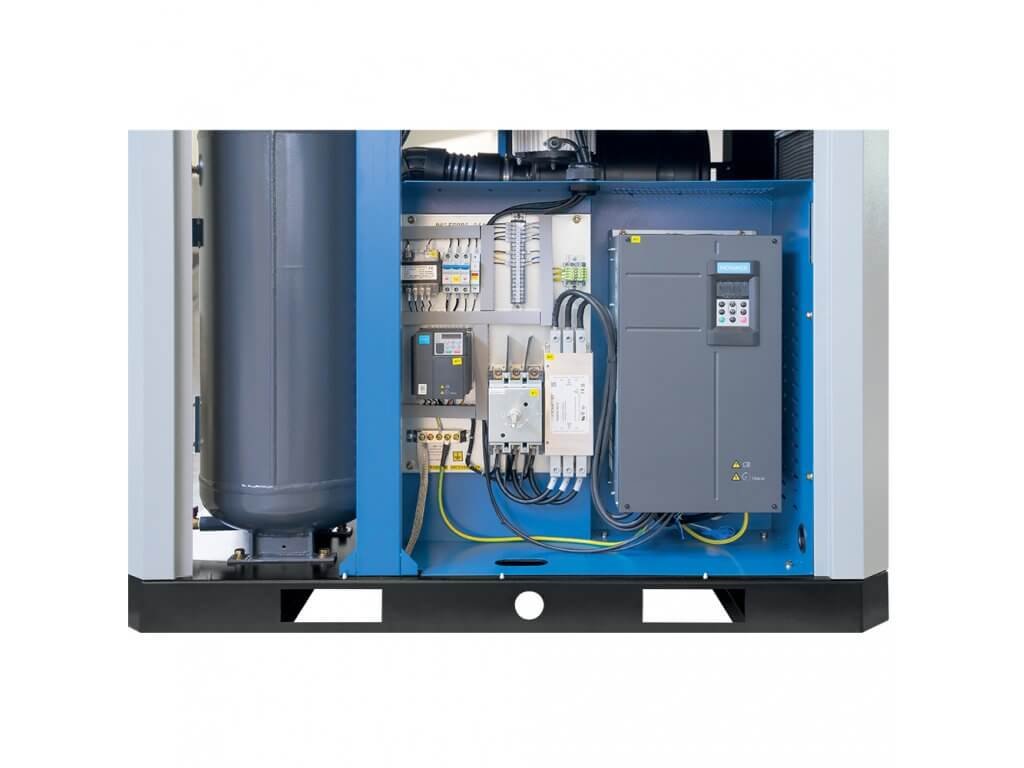

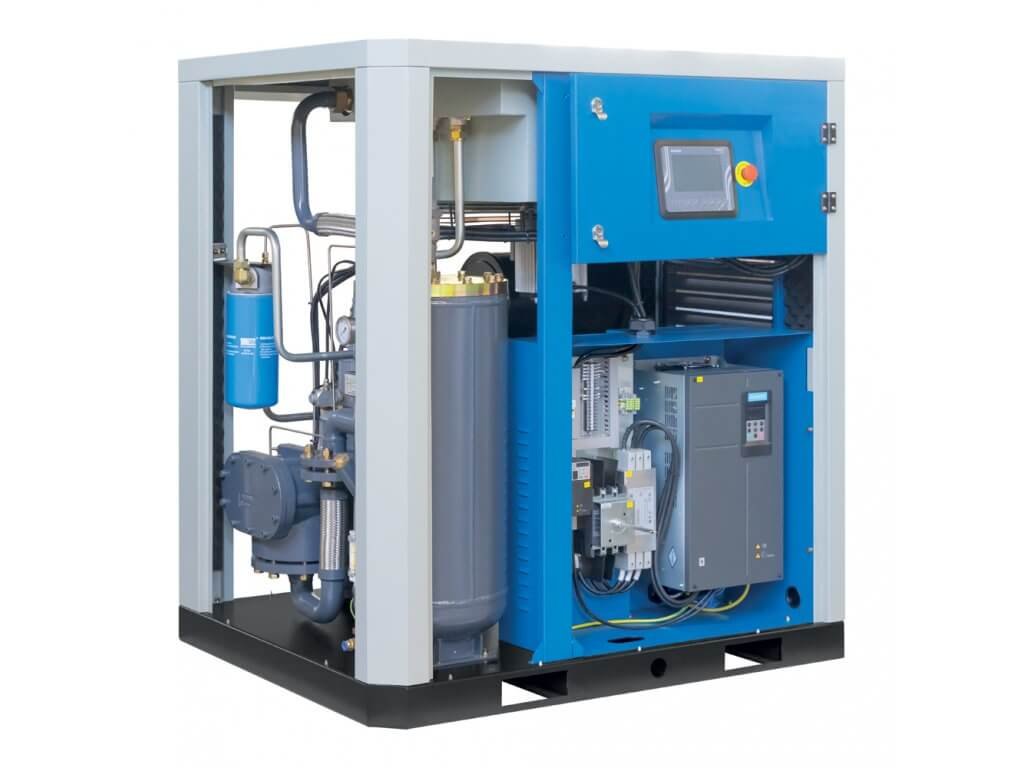

Frekvenčný menič
Zíde na 34 % výkonu, teda 1 000 l/min, a nemusí cyklovať. Mäkký rozbeh navyše nezaťaží prípojku viac než bežná prevádzka.

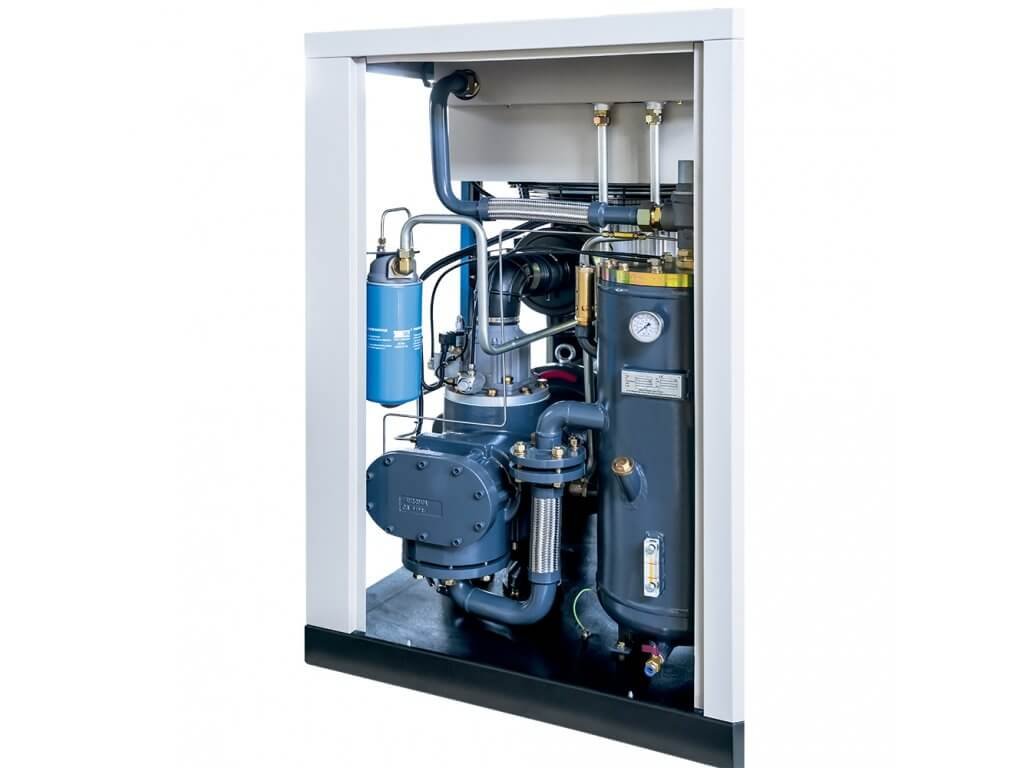

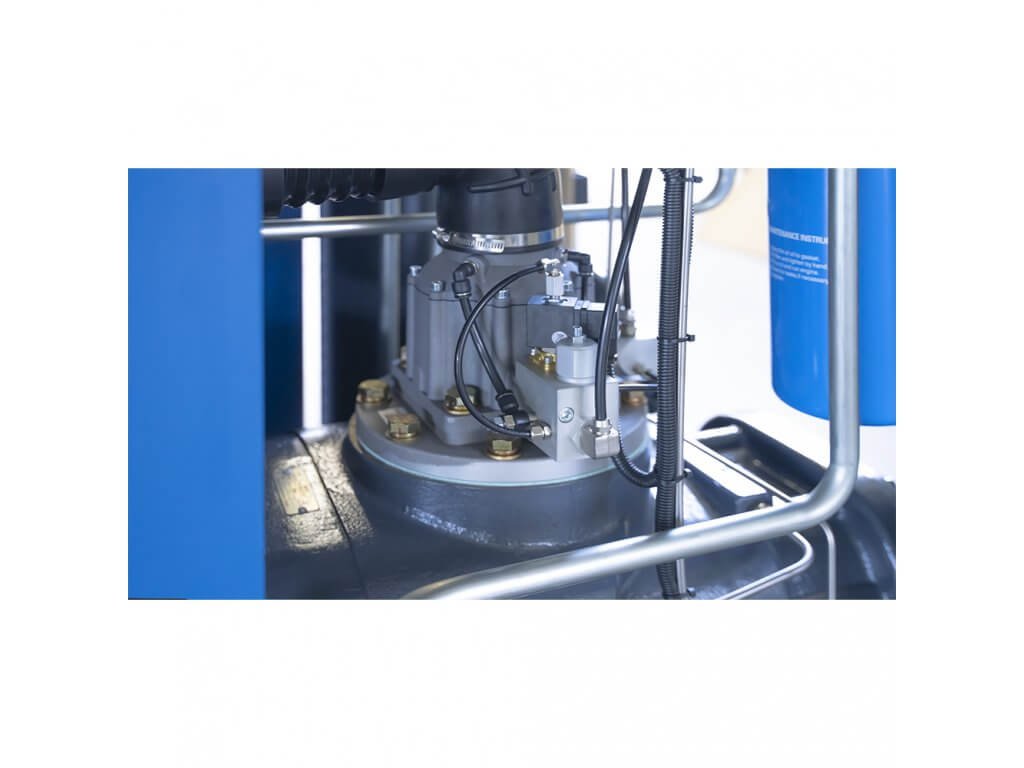

Skrutkový blok
Prebrúsený profil a optimalizované kanály. Pri stroji s 2 900 l/min platí, že blok je jediná časť, ktorá sa nedá dodatočne vylepšiť — preto je nový.

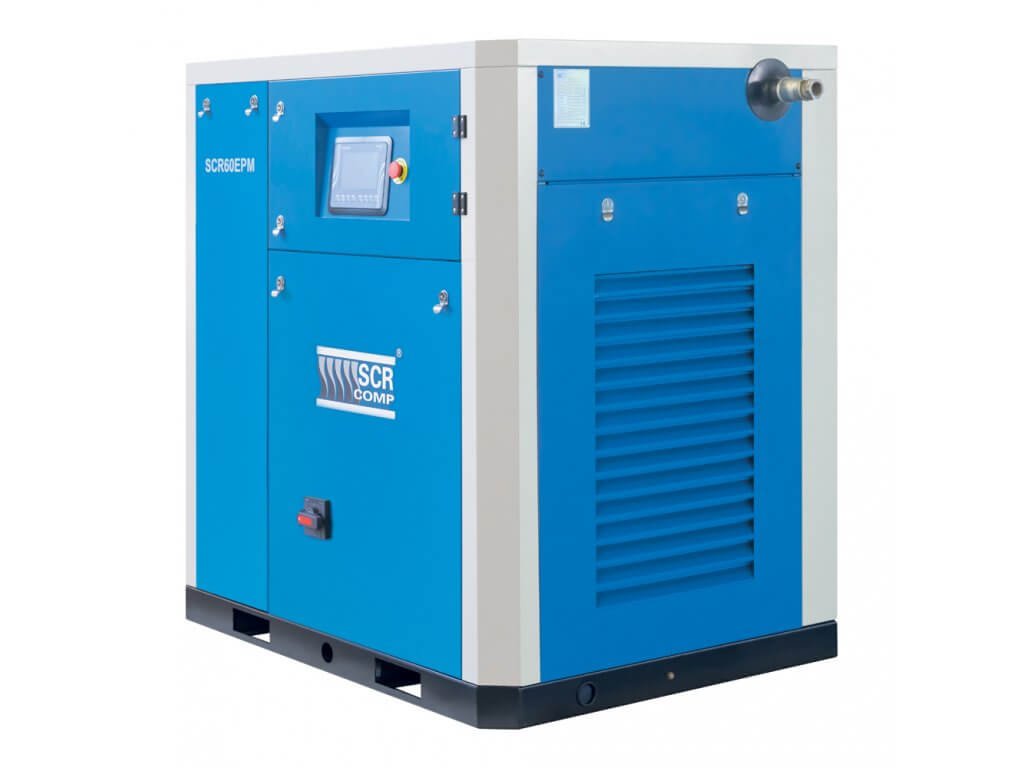

Jednotka SCR9000
Grafická schéma ukáže, čo sa v stroji deje, plán servisu pripomenie výmenu oleja. Kaskádu šestnástich kompresorov riadi bez samostatnej rozvodnej skrine.
Čo stroj potrebuje v strojovni
Desať barov a 2 900 l/min dáva 174 m³/h. Hlučnosť zostáva na 66 dB(A), pretože kryt aj chladenie sú rovnaké ako pri nižších tlakoch — vyšší tlak sa na hluku neprejaví. Odvetranie 5 400 m³/h platí bez zmeny.
| SCR-18/10EPM — údaje pre projekt strojovne | |
|---|---|
| Objemový výkon | 2 900 l/min · 174 m³/h |
| Rozsah regulácie | 1 000 – 2 900 l/min (od 34 % výkonu) |
| Potreba odvetrania | 5 400 m³/h |
| Rozmery d × š × v | 1 200 × 800 × 1 100 mm |
| Hmotnosť | 480 kg |
| Výstup stlačeného vzduchu | R 1" |
| Hlučnosť vo vzdialenosti 1 m | 66 dB(A) |
| Napätie | 400 V / 50 Hz |
Výbava
- motor s permanentnými magnetmi nad úrovňou IE4, chladený olejom, krytie IP65, bez ložísk
- priamy pohon kužeľovým spojom — bez remeňov, prevodovky aj spojky
- frekvenčný menič s vektorovým riadením, regulácia 25 až 100 % otáčok
- meničom riadený aj ventilátor chladenia
- nový skrutkový blok s profilom rotorov vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejom, týždenným plánom a kaskádou až 16 strojov

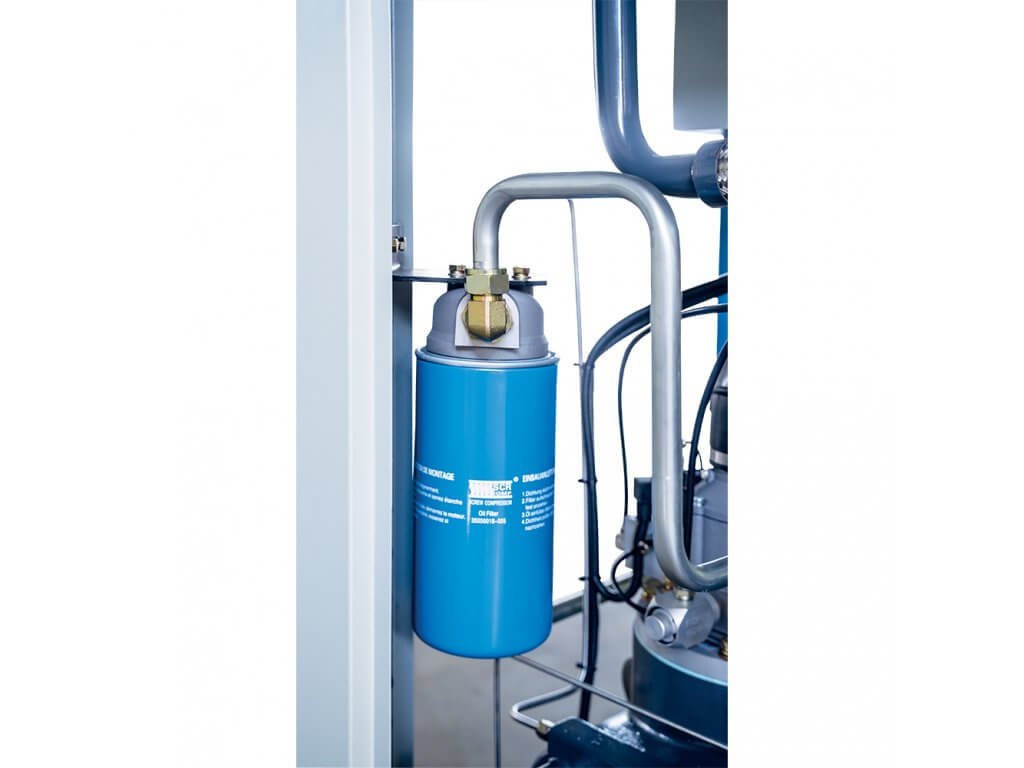

- nasávací nanofilter so záchytnosťou 99,9 %, olejový filter 0,1 µm

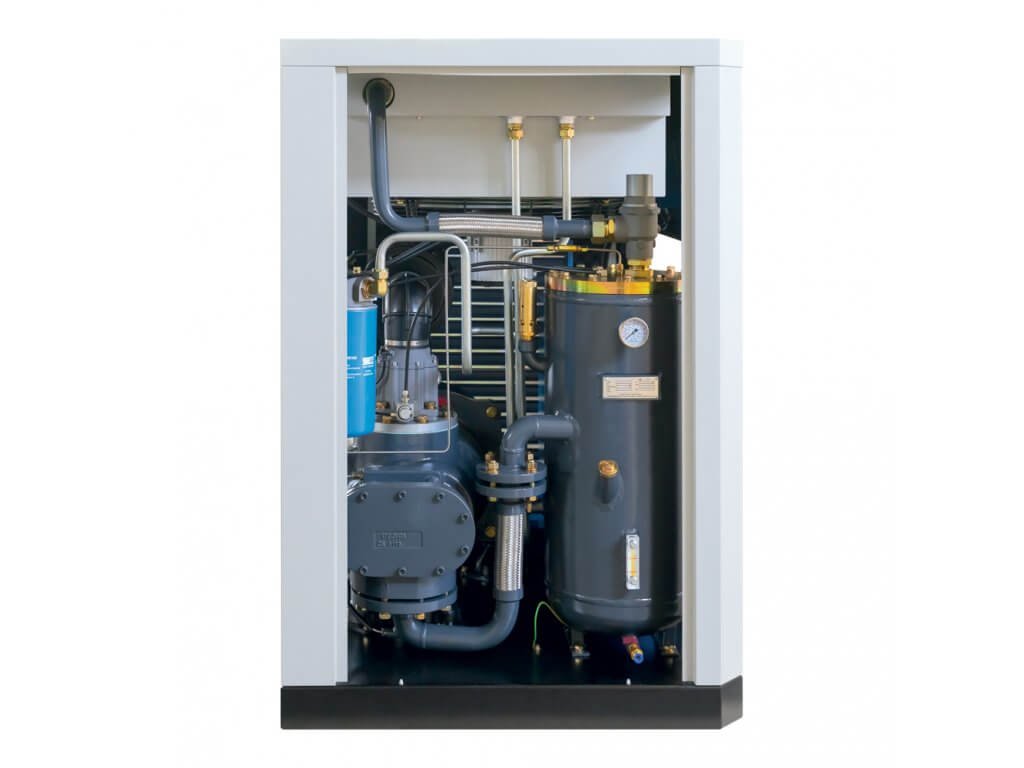

- odlučovač so zvyškovým olejom pod 3 ppm
- celooceľové vnútorné rozvody namiesto gumových hadíc
- mäkký rozbeh — prúd neprekročí menovitú hodnotu
Desaťbarové nastavenia majú zmysel pri lisoch, niektorých ventilových ostrovoch a pri strojoch, ktoré majú tlak predpísaný výrobcom. Porovnanie so susedmi nájdete v radu SCR-EPM. Ak potrebujete aj suchý vzduch, doplňte sušičku zo sušičkách vzduchu.
Rovnaký vzduch, o triedu vyšší stroj. To je celá cena za tie tri bary — a stojí za to overiť si, či ich naozaj potrebujete.
Dodatočné parametre
| Kategória: | Kompresory pre všetky aplikácie - hobby a priemyselné |
|---|---|
| Záruka: | 5 rokov |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 2 900 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 1" |
| Príkon motora: | 18 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejový |
| Hluk: | 66 dB(A) |
| Rozmery: | 1 200 × 800 × 1 100 mm |
| hmotnosť: | 480 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 2 900 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 1" |
| Príkon motora: | 18 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejové |
| Hluk: | 66 dB(A) |
| Rozmery: | 1 200 x 800 x 1 100 mm |
| hmotnosť: | 480 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
-
