Šroubový kompresor SCR-18/7EPM příkon 18 kW, výtlak až 3 700 l/min, tlak 7 bar, frekvenční měnič, napětí 400/50 V/Hz YD
Kód: SCR-18/7EPM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Osmnáctka je v řadě EPM nenápadně nejvýhodnější krok. Má totiž stejnou skříň i hmotnost jako patnáctka — 1 200 × 800 × 1 100 mm a 480 kg — ale při sedmi barech dodá o 700 l/min víc.
Proč 7 bary
Při 7 barech dá až 3 700 l/min. Regulace jde dolů na 1 300 l/min, což je zhruba třetina výkonu — o něco méně než u ostatních tříd, kde měnič stahuje až na čtvrtinu. Pokud odběr klesá pod tuhle hranici, stroj bude častěji odstavovat.
| Tentýž stroj 18,5 kW ve třech nastaveních tlaku | |||
|---|---|---|---|
| Objednací číslo | Tlak | Výtlak (l/min) | Ztráta proti 7 barům |
| SCR-18/7EPM — tento stroj | 7 bar | 1 300 – 3 700 | 0 % |
| SCR-18/8EPM | 8 bar | 1 100 – 3 500 | 5 % |
| SCR-18/10EPM | 10 bar | 1 000 – 2 900 | 22 % |
Rozměry 1 200 × 800 × 1 100 mm, hmotnost 480 kg, výstup R 1" a hlučnost 66 dB(A) jsou u všech tří nastavení shodné — je to jeden a tentýž stroj.
Čím se liší od sousedů
Proti SCR-15/7EPM je to o 23 % vzduchu navíc v témže půdorysu a za rozdíl v ceně, který se u provozu na směny vrátí rychle. Další stupeň SCR-22/7EPM přidá dalších 400 l/min, ale už za cenu 80 kg navíc.

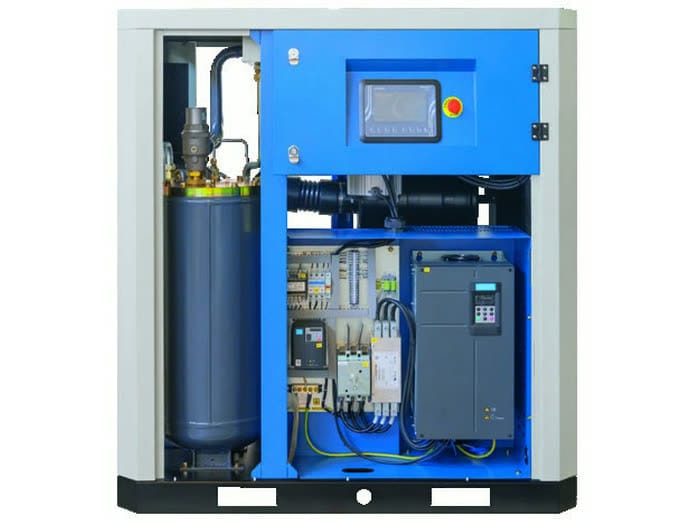

Co je uvnitř
Motor s permanentními magnety
Nad úrovní IE4, chlazený olejem, krytí IP65 a žádná ložiska k mazání. Na 18,5 kW ušetří proti motoru IE2 pět až šest procent — ne jednorázově, ale každou hodinu.
Přímý pohon kuželovým spojem
Žádné řemeny, žádná převodovka. Odpadá dopínání i pravidelná výměna — a s nimi odstávka, která by u 18,5 kW zastavila celou dílnu.

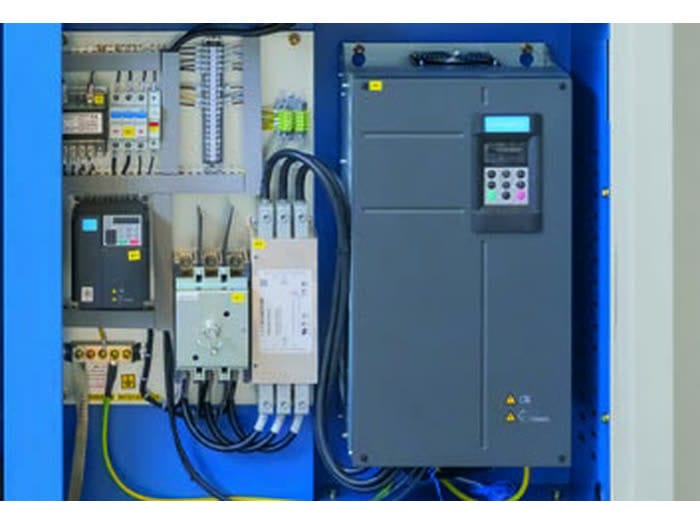

Frekvenční měnič
Plynulá regulace od 1 300 do 3 700 l/min, tedy až na 35 % výkonu. Tlak drží s odchylkou do ±0,1 bar a rozběh nepřekročí jmenovitý proud.
Šroubový blok
Profil rotorů vyvinutý v Japonsku a vícebodové vstřikování oleje. Účinnost až o 16 % lepší než u předchozí generace, životnost přes 100 000 hodin.
Jednotka SCR9000
Dotykový displej, týdenní plán a záznam provozu. Ochrany hlídají přetížení, výpadek i nesymetrii fází — u 18,5 kW se to vyplatí mít.
Co stroj potřebuje ve strojovně
Osmnáctka má stejné nároky na místo i odvětrání jako patnáctka — 5 400 m³/h a půdorys 1 200 × 800 mm — ale dodá 3 700 l/min, tedy 222 m³/h. Jestli tedy strojovnu stavíte na míru, vyplatí se ji rovnou nachystat na vyšší třídu; místo navíc nezabere.
| SCR-18/7EPM — údaje pro projekt strojovny | |
|---|---|
| Objemový výkon | 3 700 l/min · 222 m³/h |
| Rozsah regulace | 1 300 – 3 700 l/min (od 35 % výkonu) |
| Potřeba odvětrání | 5 400 m³/h |
| Rozměry d × š × v | 1 200 × 800 × 1 100 mm |
| Hmotnost | 480 kg |
| Výstup stlačeného vzduchu | R 1" |
| Hlučnost ve vzdálenosti 1 m | 66 dB(A) |
| Napětí | 400 V / 50 Hz |
Výbava
- motor s permanentními magnety nad úrovní IE4, chlazený olejem, krytí IP65, bez ložisek
- přímý pohon kuželovým spojem — bez řemenů, převodovky i spojky
- frekvenční měnič s vektorovým řízením, regulace 25 až 100 % otáček

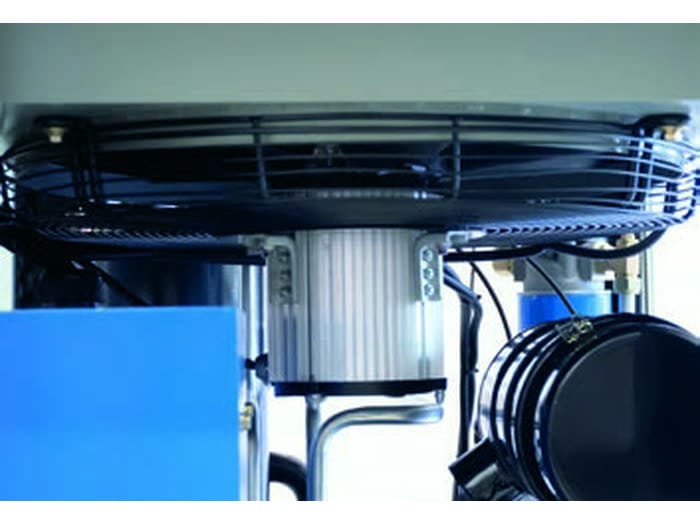

- měničem řízený i ventilátor chlazení
- nový šroubový blok s profilem rotorů vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejem, týdenním plánem a kaskádou až 16 strojů
- sací nanofiltr se záchytností 99,9 %, olejový filtr 0,1 µm
- odlučovač se zbytkovým olejem pod 3 ppm
- celoocelové vnitřní rozvody místo pryžových hadic
- měkký rozběh — proud nepřekročí jmenovitou hodnotu
Jestli teprve skládáte strojovnu, projděte si celou řadě SCR-EPM — v tabulce je vidět, kde jsou skoky ve výkonu a kde jen v ceně. Nádobu ke stroji najdete v tlakových nádobách, sušičku v sušičkách vzduchu.
Mezi patnáctkou a osmnáctkou nepřibude ani centimetr půdorysu ani kilo hmotnosti. Přibude jen vzduch.
Doplňkové parametry
| Kategorie: | Kompresory pro všechny aplikace – hobby i průmyslové |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 7 bar |
| Výtlak: | 3 700 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1" |
| Příkon motoru: | 18 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 66 dB(A) |
| Rozměry: | 1 200 × 800 × 1 100 mm |
| Hmotnost: | 480 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
