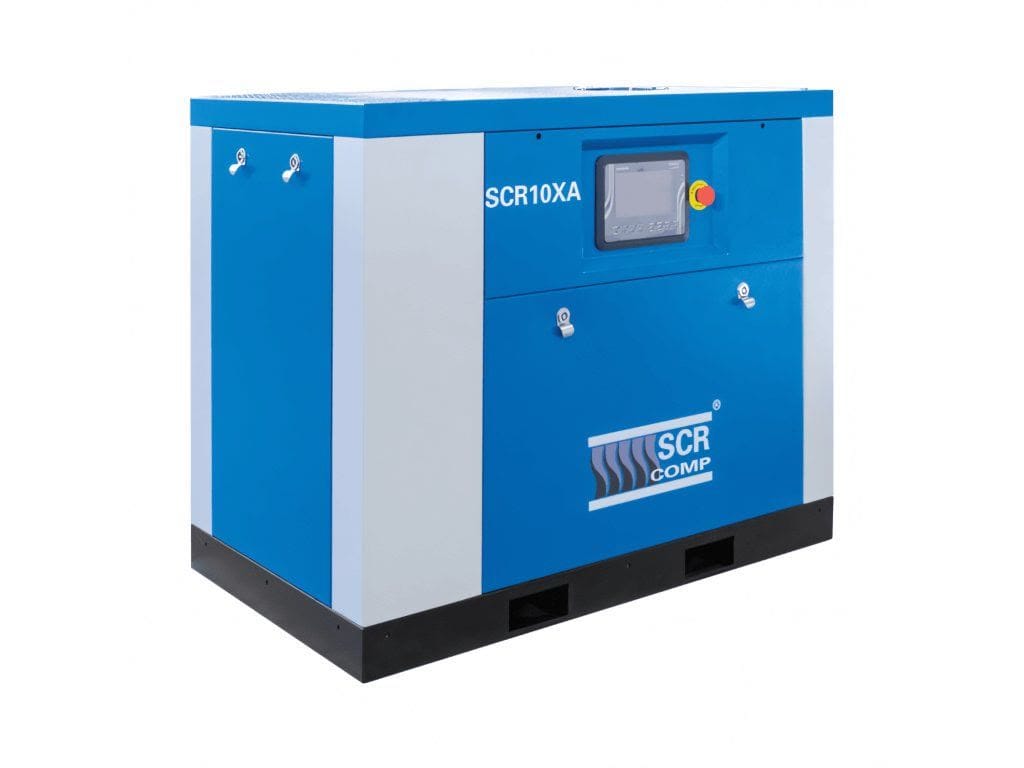

Spirálové kompresory SCR-XA: 100% bezolejový vzduch a tichý chod
Třída 0 · TÜV RheinlandSpirálový kompresor stlačuje vzduch mezi dvěma spirálami, které se nikdy nedotknou a nepotřebují proto žádné mazivo. Ve výstupu tak nekončí olej — ani v podobě mlhy, kterou by musel dočišťovat filtr. Řada SCR-XA nabízí sedm výkonových tříd od 2,2 do 29,6 kW, každou ve třech tlacích, a je certifikovaná na třídu 0 podle ISO 8573-1 notifikovanou osobou TÜV Rheinland.
Jak vybrat model: tři otázky
Řada má 21 kombinací, ale rozhodují jen tři věci. Když si je zodpovíte v tomhle pořadí, zbude vám jeden až dva stroje.
Kolik vzduchu spotřebujete?
Sečtěte spotřebu nářadí a strojů, které mohou běžet zároveň, a přidejte rezervu. Řada pokrývá pásmo od 200 l/min (jedna ordinace, malá laboratoř) po 3 520 l/min (výrobní linka). Objemový výkon je měřený podle ISO 1217, přílohy C, takže je srovnatelný s údaji jiných výrobců.
Jaký tlak opravdu potřebujete?
Tohle je otázka, na které se dá nejvíc ušetřit. Tentýž stroj dá při 10 barech výrazně méně vzduchu než při 7 — u SCR-2XA je to 200 místo 250 l/min, tedy o pětinu méně za stejný příkon. Kupovat desetibarovou verzi „pro jistotu" znamená platit za vzduch, který nedostanete.
Poběží stroj naplno, nebo v nárazech?
Od modelu SCR-7XA jsou stroje složené z několika samostatných spirálových bloků (2, 3, 4, 6 nebo 8 kusů). Jednotka SCR9000 je zapíná postupně podle odběru, takže při poloviční spotřebě běží polovina bloků. Kolísavý odběr je tedy důvod jít do vícemodulového stroje i tehdy, když by špičku utáhl jeden velký.
Technická data řady SCR-XA
Spirálové kompresory SCR-XA — všech 21 provedení |
|||||||
|---|---|---|---|---|---|---|---|

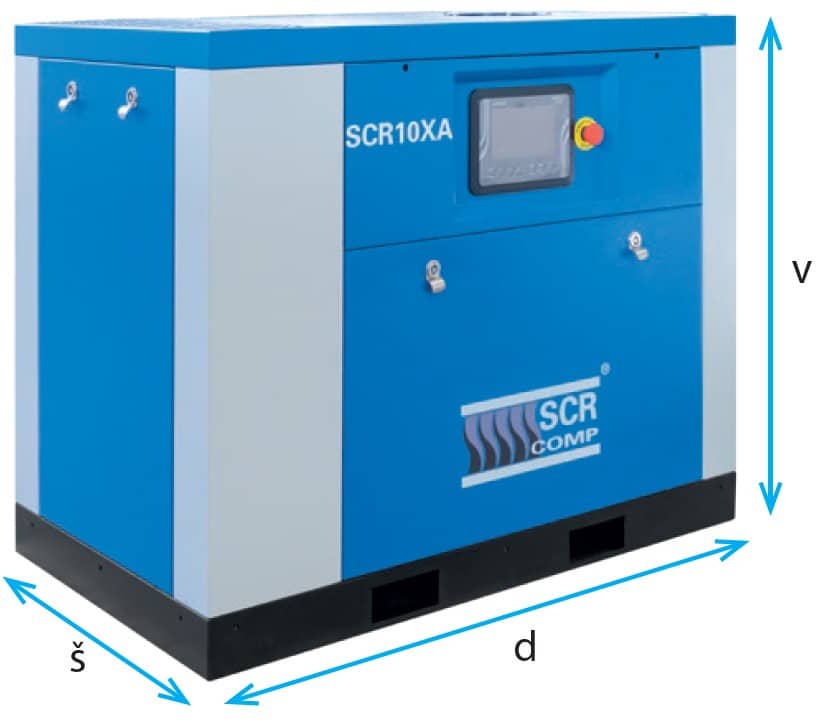

| Objednací číslo | Příkon | Tlak | Výtlak (l/min) | Výstup | Rozměry d × š × v (mm) | Hmotnost | Hlučnost |
| SCR-2/7XA | 2,2 kW | 7 bar | 250 | 1/2" | 550 × 470 × 770 | 110 kg | 55 dB(A) |
| SCR-2/8XA | 8 bar | 240 | |||||
| SCR-2/10XA | 10 bar | 200 | |||||
| SCR-4/7XA | 3,7 kW | 7 bar | 420 | 3/4" | 1 100 × 650 × 980 | 230 kg | 60 dB(A) |
| SCR-4/8XA | 8 bar | 400 | |||||
| SCR-4/10XA | 10 bar | 350 | |||||
| SCR-7/7XA | 7,4 kW | 7 bar | 840 | 1" | 1 200 × 650 × 998 | 280 kg | 60 dB(A) |
| SCR-7/8XA | 8 bar | 800 | |||||
| SCR-7/10XA | 10 bar | 700 | |||||
| SCR-11/7XA | 11,1 kW | 7 bar | 1 230 | 1" | 1 300 × 800 × 1 403 | 450 kg | 65 dB(A) |
| SCR-11/8XA | 8 bar | 1 200 | |||||
| SCR-11/10XA | 10 bar | 1 000 | |||||
| SCR-15/7XA | 14,8 kW | 7 bar | 1 640 | 1" | 1 300 × 800 × 1 808 | 650 kg | 70 dB(A) |
| SCR-15/8XA | 8 bar | 1 600 | |||||
| SCR-15/10XA | 10 bar | 1 400 | |||||
| SCR-22/7XA | 22,2 kW | 7 bar | 2 620 | 1" | 1 400 × 1 300 × 1 410 | 900 kg | 72 dB(A) |
| SCR-22/8XA | 8 bar | 2 600 | |||||
| SCR-22/10XA | 10 bar | 2 100 | |||||
| SCR-30/7XA | 29,6 kW | 7 bar | 3 520 | 1" | 1 400 × 1 300 × 1 808 | 1 300 kg | 74 dB(A) |
| SCR-30/8XA | 8 bar | 3 500 | |||||
| SCR-30/10XA | 10 bar | 2 800 | |||||
Objemový výkon je měřený podle ČSN ISO 1217, přílohy C. Hlučnost je akustický tlak podle ISO 2151. Třídu čistoty vzduchu definuje ČSN ISO 8573-1. Uvedené hodnoty jsou jmenovité údaje výrobce a platí pro nasávaný vzduch 20 °C a 1 bar absolutní.
#showmore#

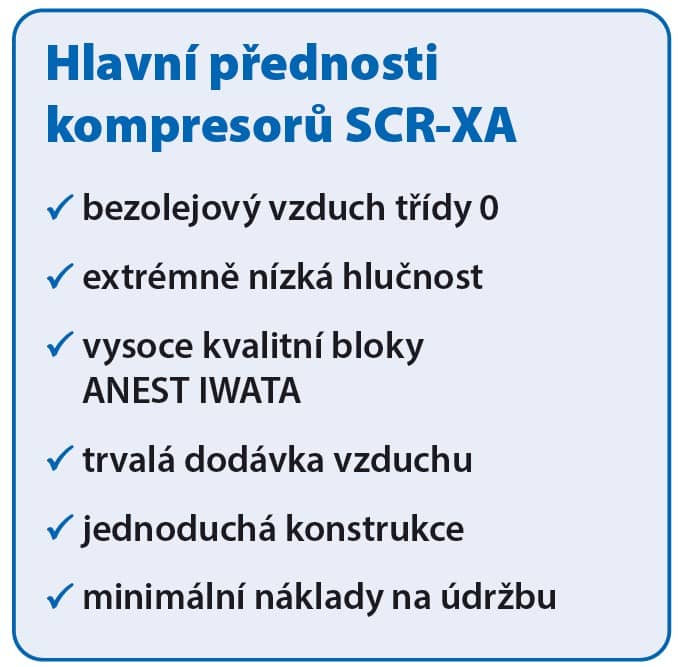

Čím se řada XA liší
Třída 0, ne „skoro bez oleje"

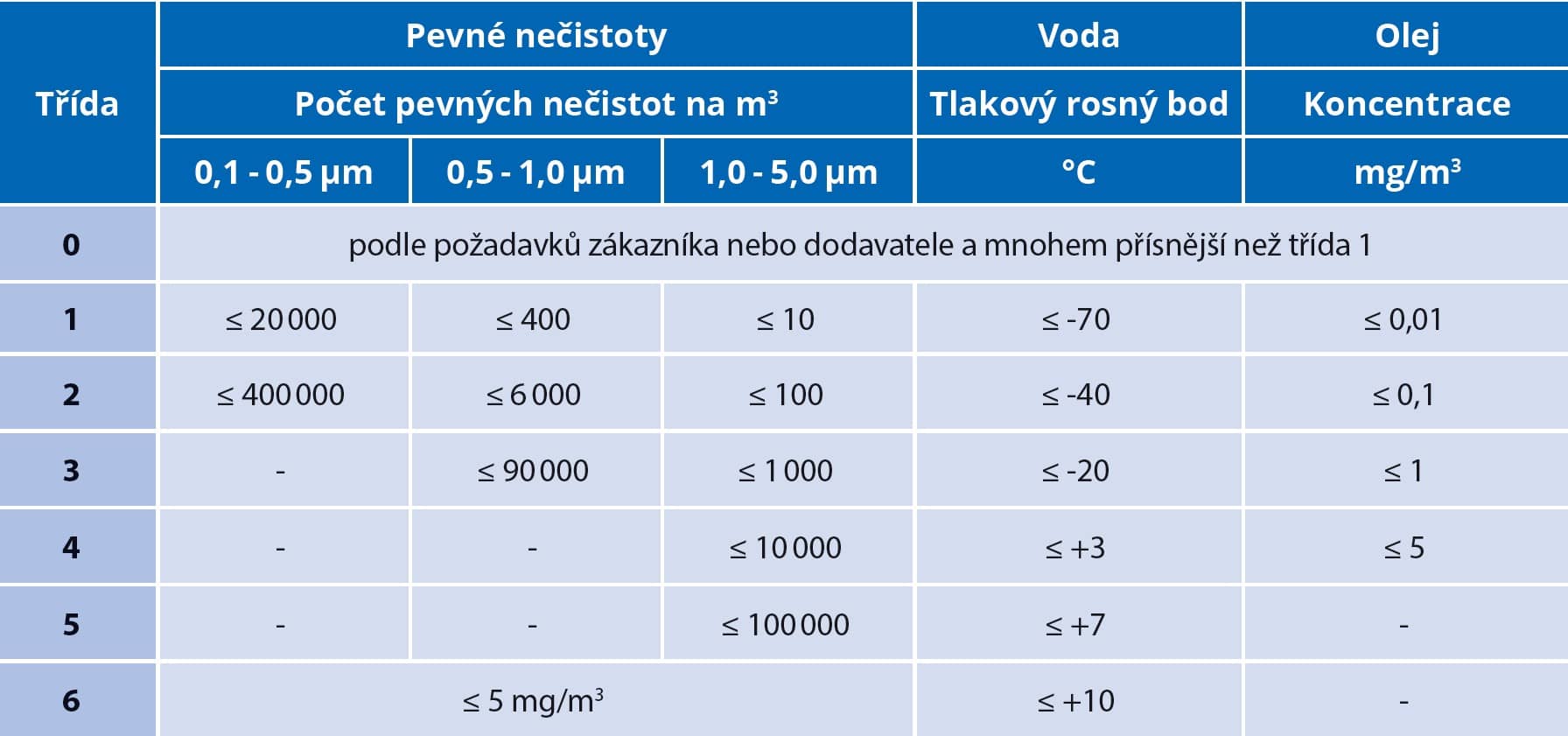

Norma ISO 8573-1 zná třídy 0 až 6. Třída 1 povoluje 0,01 mg oleje na m³, třída 0 je přísnější a musí být doložená měřením. U SCR-XA ji ověřil TÜV Rheinland.
Bloky ANEST IWATA
Spirálové bloky dodává japonská ANEST IWATA, největší světový výrobce těchto jednotek. Všechny se vyrábějí na robotické lince, takže rozměrové tolerance spirál jsou stálé.
Vícemodulové provedení
Od SCR-7XA výš se stroj skládá z bloků po 3,7 kW. Výpadek jednoho bloku neznamená stojící provoz — ostatní běží dál a stroj jede se sníženým výkonem.

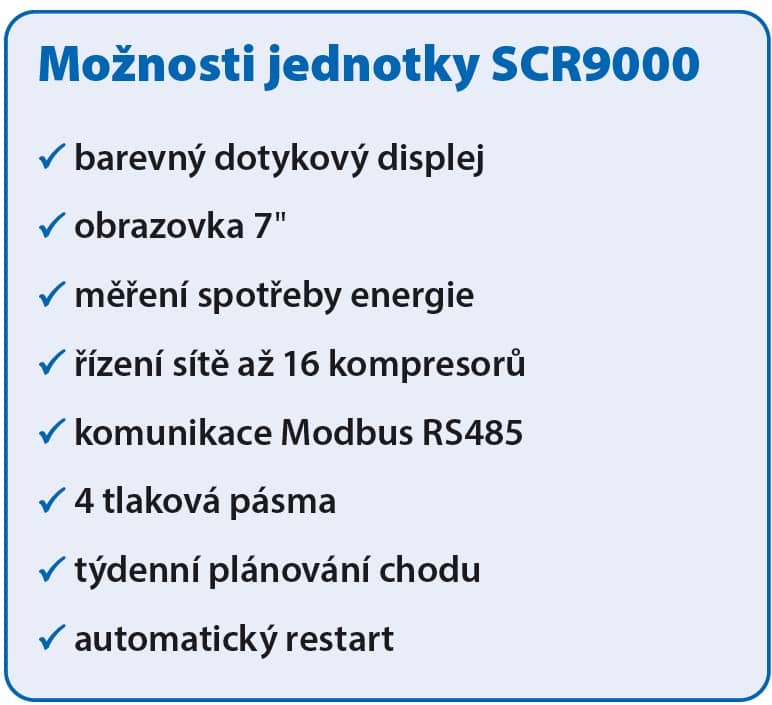

Řízení SCR9000
Barevný sedmipalcový dotykový displej, měření spotřeby energie, čtyři tlaková pásma, týdenní plánování chodu, Modbus RS485 a řízení sítě až šestnácti kompresorů.
Údržba bez olejového okruhu
Není co vyměňovat — žádný olej, žádný odlučovač, žádná likvidace kondenzátu znečištěného olejem. Údržba se smrskne na filtry, řemeny a kontrolu.
Jak spirálový kompresor SCR-XA funguje
Jak spirála stlačuje vzduch

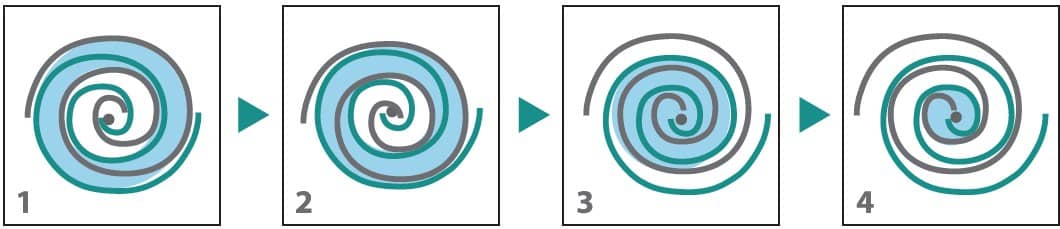

Blok tvoří dvě do sebe zapadající spirály: jedna pevná, druhá vykonává krouživý pohyb. Vzduch se nasává na vnějším obvodu, uzavře se do kapes mezi spirálami a ty ho unášejí ke středu. Cestou se objem kapsy plynule zmenšuje a tlak roste. Stlačování je proto spojité — bez pulzací, které u pístových strojů rozechvívají rozvod.
Co je uvnitř spirálového bloku

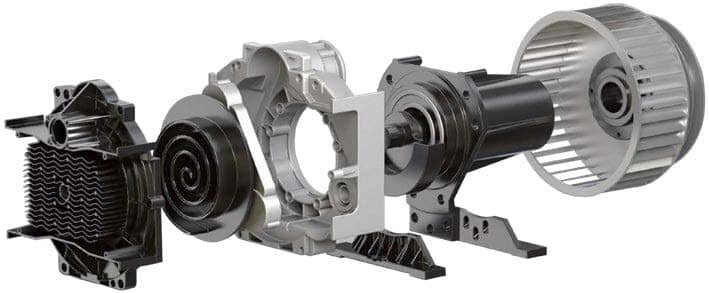

Rozstřel ukazuje celou jednotku: chladič, pevnou spirálu, oběžnou spirálu, ložiskové těleso s hřídelí a ventilátor. Spirály se při chodu nedotýkají, mezera mezi nimi se utěsňuje samotným tvarem. Proto tu není olej ani těsnicí kroužky, které by se odíraly.
Jak je stroj poskládaný

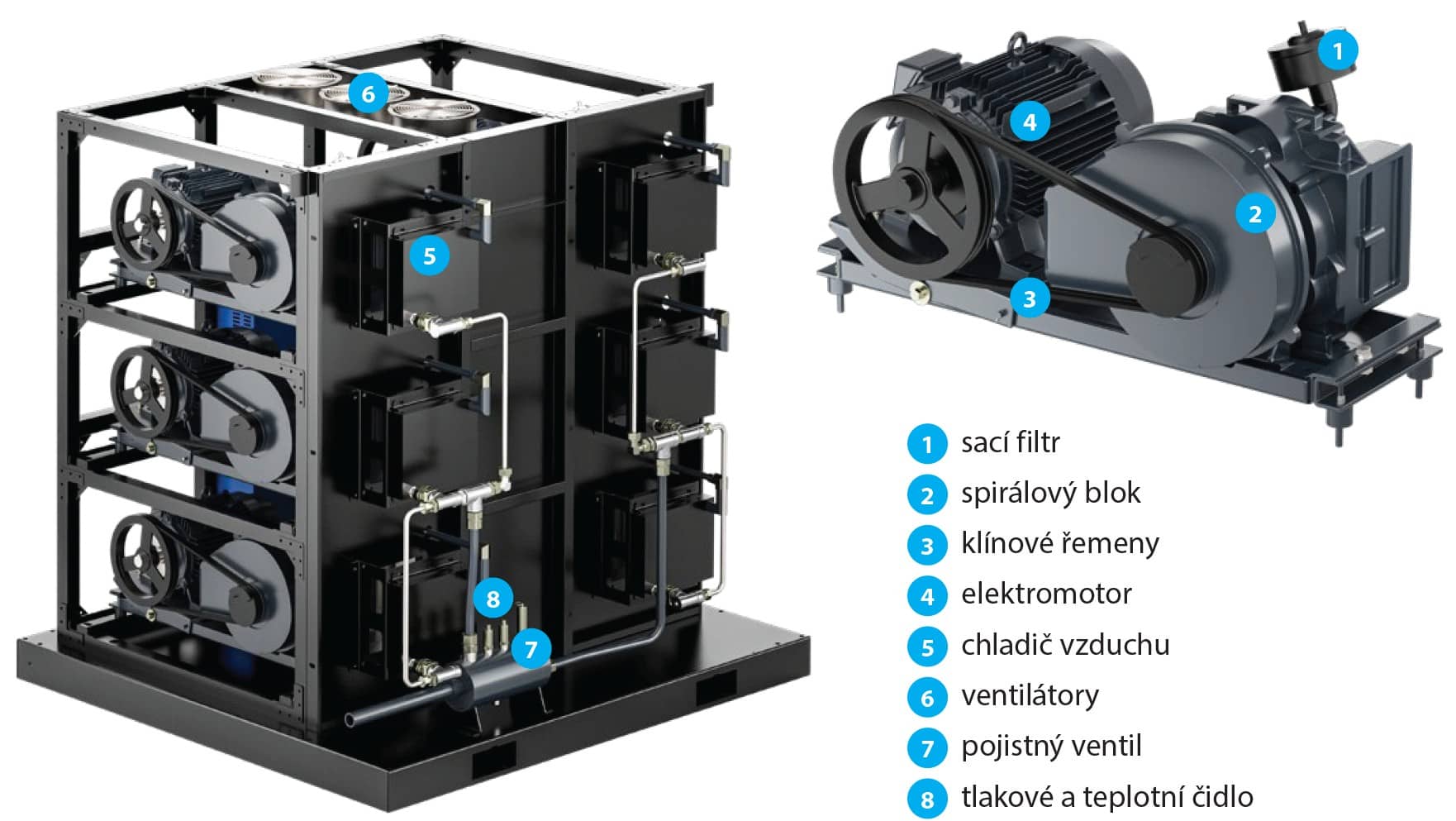

Sací filtr, spirálový blok, klínové řemeny, elektromotor, chladič vzduchu, ventilátory, pojistný ventil a tlakové i teplotní čidlo — u vícemodulových strojů je celá tahle sestava zopakovaná tolikrát, kolik má stroj bloků, a bloky sedí ve společném rámu.
Vícemodulové provedení od 7,4 kW
SCR-30XA na snímku má osm bloků ve třech patrech. Jednotka SCR9000 je nespíná najednou: zapíná je po jednom podle odběru a přitom hlídá odpracované hodiny, aby se opotřebovávaly rovnoměrně. To je také důvod, proč řada nepotřebuje frekvenční měnič — výkon se nereguluje otáčkami, ale počtem běžících bloků.

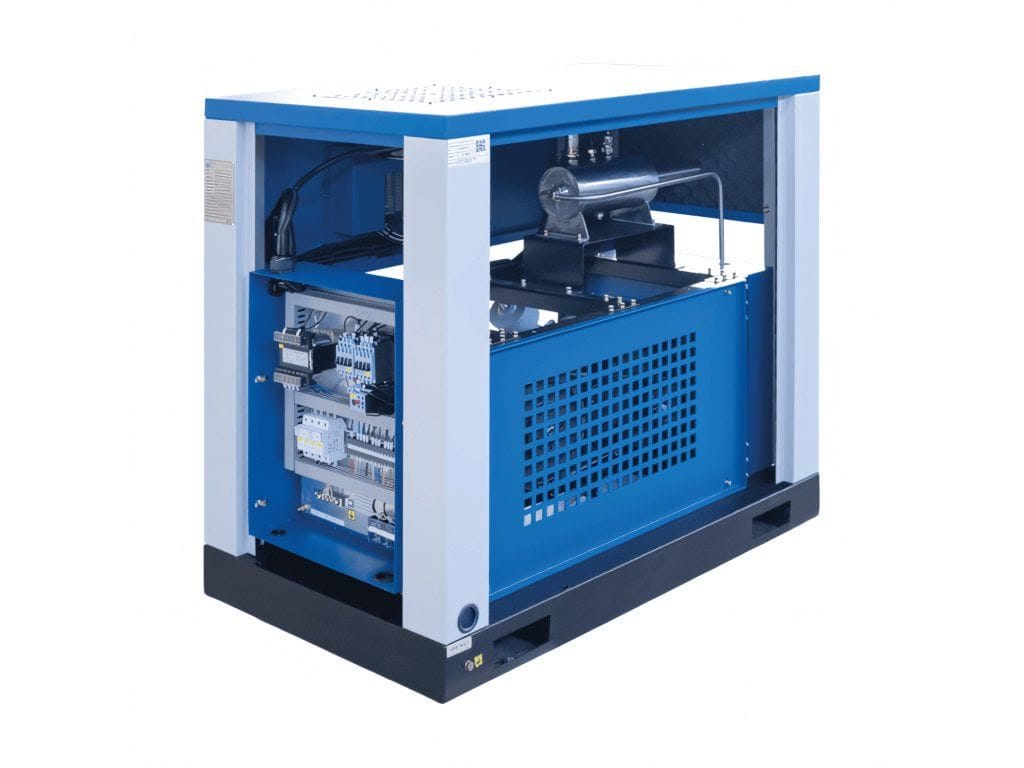

Řízení a elektroinstalace

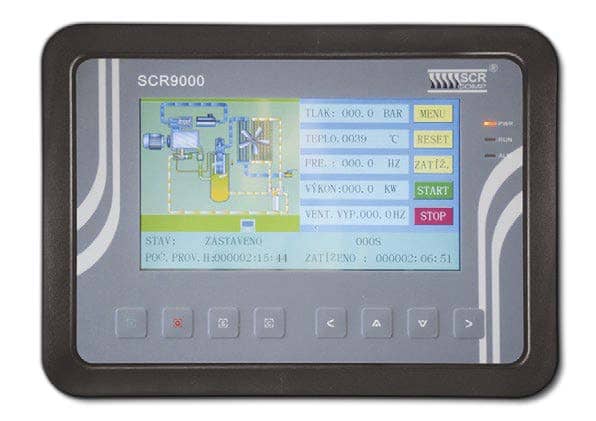

Za předním panelem sedí elektrorozvaděč s jističi, stykači a svorkovnicí; nad ním řídicí jednotka SCR9000. Ta se ovládá dotykovým displejem nebo osmi tlačítky, umí čtyři tlaková pásma, týdenní plán chodu, automatický restart po výpadku napájení a měření spotřeby energie. Přes Modbus RS485 se dá zapojit do řízení sítě až šestnácti kompresorů.

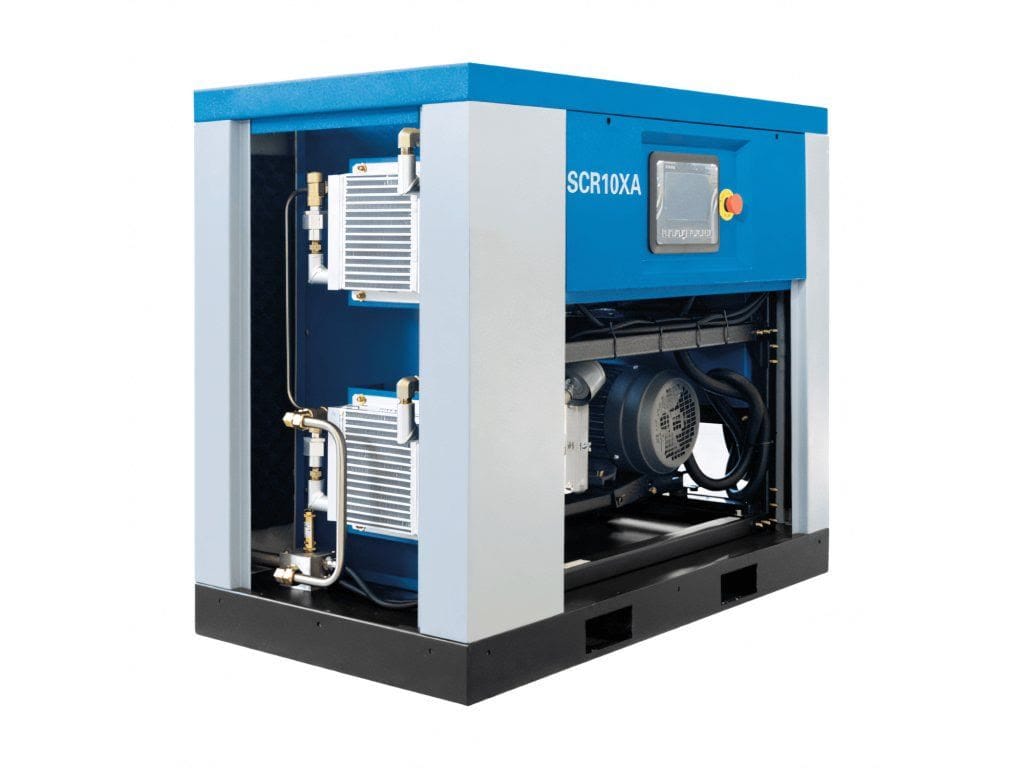

Chlazení a odvod tepla
Každý blok má vlastní chladič stlačeného vzduchu a vlastní ventilátor. Teplo jde ven zadní stranou, kde jsou ventilátory poskládané nad sebou — s tím je potřeba počítat při umístění stroje a nechat za ním volný prostor.
Kde se bezolejový vzduch používá
Olej ve vzduchu je problém všude, kde se vzduch dotýká výrobku, obalu nebo člověka. V těchto provozech se bezolejový stroj nekupuje pro pohodlí, ale proto, že jiný nevyhoví.
Když spirálový kompresor není to pravé
Řada XA je stavěná na čistotu a ticho, ne na maximální výkon za korunu. Pokud vám nevadí stopa oleje ve vzduchu, dostanete za stejné peníze podstatně víc vzduchu ze šroubového stroje.
- Šroubové kompresory SCR — Vyšší výkon na kilowatt, ale vzduch obsahuje olejovou mlhu
- Bezolejové pístové kompresory — Levnější a menší stroje pro nárazový provoz, ale hlučnější a s pulzací
- Sušičky stlačeného vzduchu — Třída 0 řeší olej, ne vlhkost — tu je potřeba dosušit
Ventilek radí
Nejčastější omyl, který slýchám: „vezmu desetibarovou verzi, ať mám rezervu." Jenže tentýž stroj vám při 10 barech dá o pětinu vzduchu míň než při 7 — a příkon zůstane stejný. Podívejte se do tabulky na SCR-2XA: 250 l/min při sedmi barech, 200 l/min při deseti. Kupujte tlak, který opravdu potřebujete, ne tlak pro klid duše.
Časté dotazy
- Jak funguje spirálový kompresor?
- Vzduch se uzavře mezi dvě do sebe zapadající spirály — jedna stojí, druhá krouží. Kapsy se vzduchem putují od vnějšího okraje ke středu a přitom se zmenšují, čímž roste tlak. Spirály se nedotýkají, takže není co mazat. Podrobnější srovnání s ostatními principy najdete v našem článku o principech kompresorů.
- Čím se liší od bezolejového pístového kompresoru?
- Pístový bezolejový stroj má na pístu suchý kroužek, který se odírá a je to spotřební díl. Spirála se nedotýká ničeho, takže vydrží podstatně déle a běží tišeji a bez pulzací. Rozdíly rozebíráme v článku spirálový vs. membránový kompresor.
- Znamená třída 0 také suchý vzduch?
- Ne. Třída 0 podle ISO 8573-1 se týká obsahu oleje. Vlhkost je samostatná veličina a řeší se sušičkou. Bezolejový kompresor bez sušičky dodá čistý, ale vlhký vzduch.
- Potřebuje řada XA frekvenční měnič?
- Nepotřebuje. Výkon se u vícemodulových strojů reguluje počtem běžících spirálových bloků, ne otáčkami. Jednotka SCR9000 bloky spíná postupně a rovnoměrně je zatěžuje.
- Jak hlučný takový stroj je?
- Od 55 dB(A) u SCR-2XA po 74 dB(A) u SCR-30XA. Nejmenší modely se dají postavit do sousední místnosti bez stavebních úprav; u strojů od 15 kW výš už se vyplatí samostatná kompresorovna.

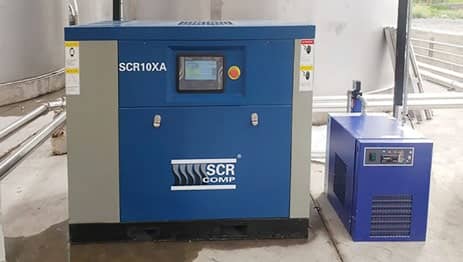

- Dá se kompresor pronajmout?
- Ano, program SCRent nabízí pronájem na pět let v měsíčních splátkách, které zahrnují i servis, revize tlakových nádob a havarijní výjezdy.
