Spirálový kompresor SCR-15/10XA celkový příkon 14,8 kW, dodávaný tlak 10 bar, objemový výkon 84 Nm³/h
Kód: SCR-15/10XA.svg?676e60b7){kind=small}
Detailní popis produktu
70 dB(A) · třída 0SCR-15/10XA je spirálový bezolejový kompresor s objemovým výkonem 1 400 l/min (84 Nm³/h) při provozním tlaku 10 bar. Vzduch stlačují 4 spirálové bloky ANEST IWATA po 3,7 kW, celkový příkon je 14,8 kW. Ve stlačeném vzduchu není olej — nikoli odfiltrovaný, ale vůbec žádný, protože se ve stroji nevyskytuje. Hlučnost 70 dB(A) je hlasitější polovina řady.
Proč zrovna 10 bar
Tahle verze dodá 1 400 l/min, tedy o 15 % méně než sedmibarová varianta téhož stroje (1 640 l/min) — a to při stejném příkonu 14,8 kW. Vyšší tlak se vždycky platí vzduchem. Kupujte ji jen tehdy, když 10 barů opravdu potřebujete; „pro jistotu" je to drahé.
Co je uvnitř SCR-15/10XA

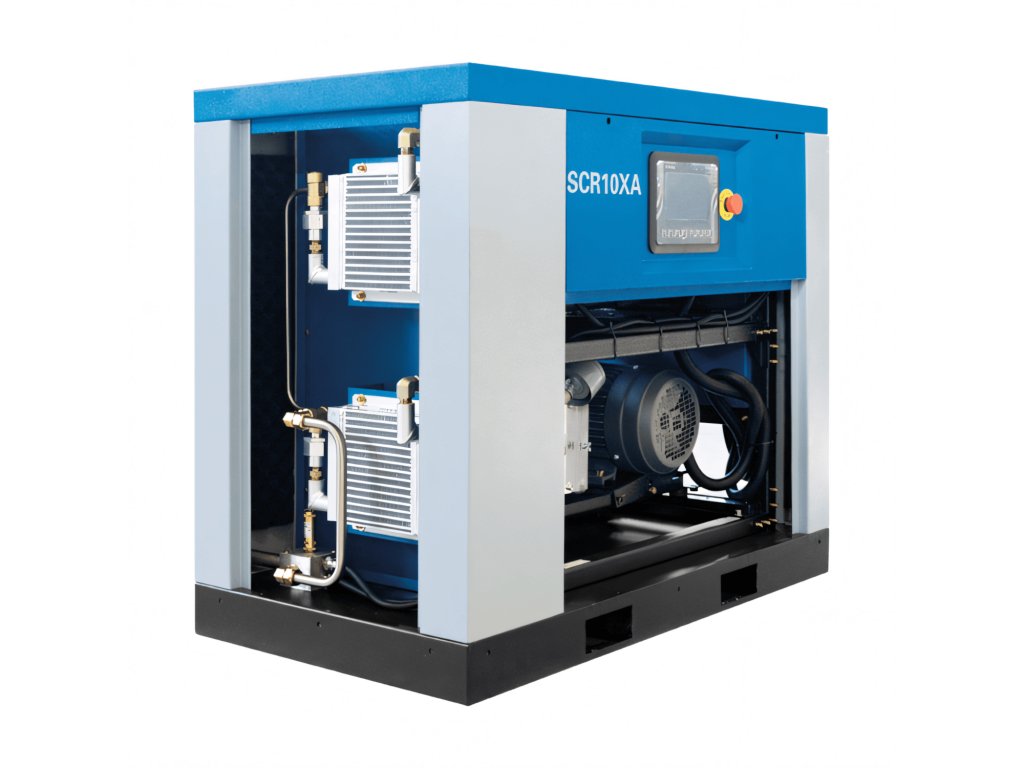

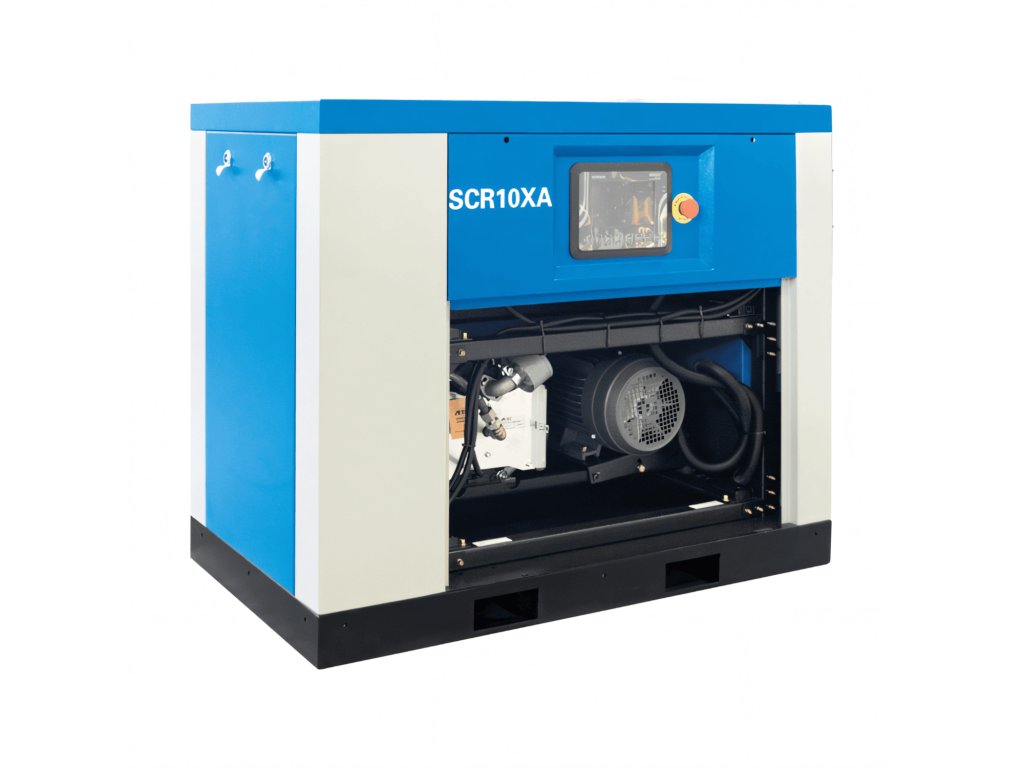

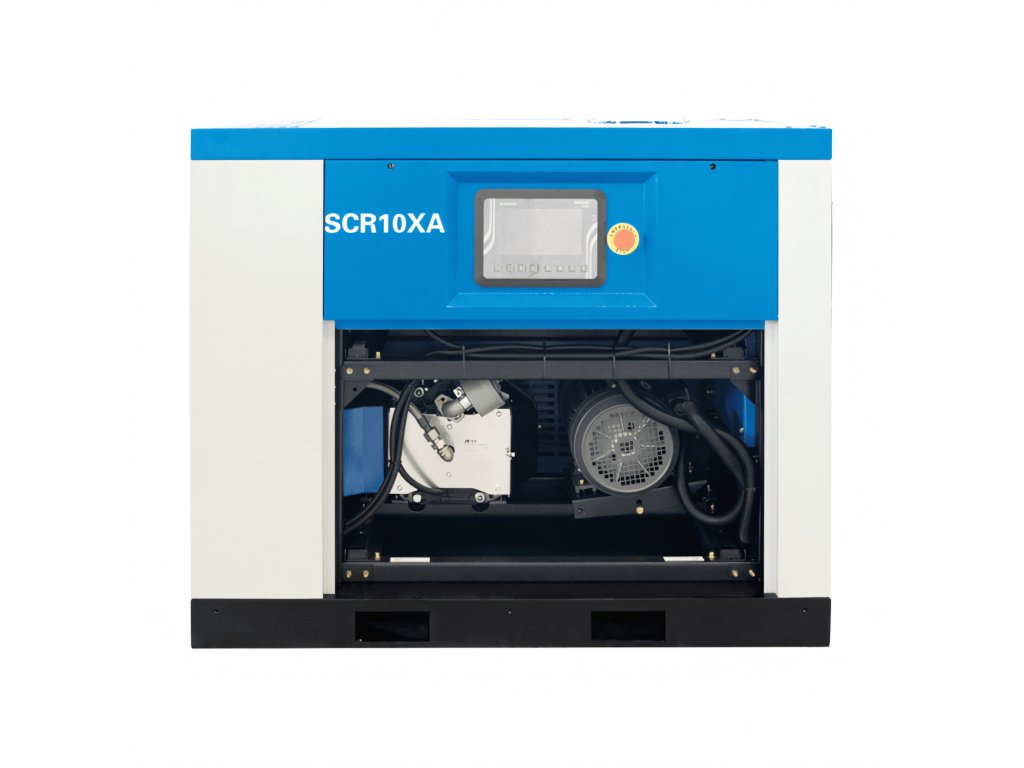

4 samostatné bloky místo jednoho velkého
Stroj je poskládaný z 4 spirálové bloky po 3,7 kW, každý s vlastním chladičem a ventilátorem. Jednotka SCR9000 je nezapíná najednou — přidává je po jednom podle toho, kolik vzduchu právě odebíráte. Při poloviční spotřebě běží zhruba polovina bloků, takže stroj nespotřebuje 14,8 kW pořád, ale jen když je opravdu potřeba. Jeden blok dá zhruba 350 l/min. Řízení navíc hlídá odpracované hodiny a bloky střídá, aby se opotřebovávaly rovnoměrně. Praktický důsledek: závada na jednom bloku neznamená stojící provoz — zbylé 3 běží dál se sníženým výkonem.
Co znamená třída 0
Norma ČSN ISO 8573-1 dělí stlačený vzduch do tříd podle obsahu pevných nečistot, vody a oleje. U oleje povoluje třída 1 nejvýše 0,01 mg na metr krychlový. Třída 0 je přísnější než třída 1 a nedá se prohlásit — musí být doložená měřením. U řady SCR-XA ji ověřil TÜV Rheinland. Rozdíl proti „bezolejovému" pístovému stroji je zásadní: SCR-15/10XA olej nemá odkud vzít, protože se spirály při chodu nedotýkají a v celém tlakovém okruhu žádné mazivo není. Nejde tedy o olej odfiltrovaný, ale o olej, který ve stroji nikdy nebyl.
Co si stroj vynutí od provozu
Kam takový stroj postavit
Patří do kompresorovny nebo do technické místnosti. Sedmdesát decibelů je hluk rušné ulice. Stroj měří 1 300 × 800 × 1 808 mm (d × š × v) a váží 650 kg, na podlaze tedy zabere 1,04 m². Chlazení nasává po stranách a teplo vyfukuje zadní stranou, kde jsou ventilátory — nechte za strojem volný prostor a počítejte s odvodem tepla z místnosti. Výstup stlačeného vzduchu je 1".
Co stroj spotřebuje
Na každý metr krychlový vzduchu za minutu připadá u tohoto modelu zhruba 10,6 kW jmenovitého příkonu (14,8 kW na 1 400 l/min). Je to údaj spočítaný z tabulky výrobce, takže se dá přímo porovnat se strojem, o kterém uvažujete vedle. U vícemodulového provedení navíc platí, že při částečném odběru běží jen část bloků, takže skutečná spotřeba jde dolů spolu s odběrem.
Řízení SCR9000

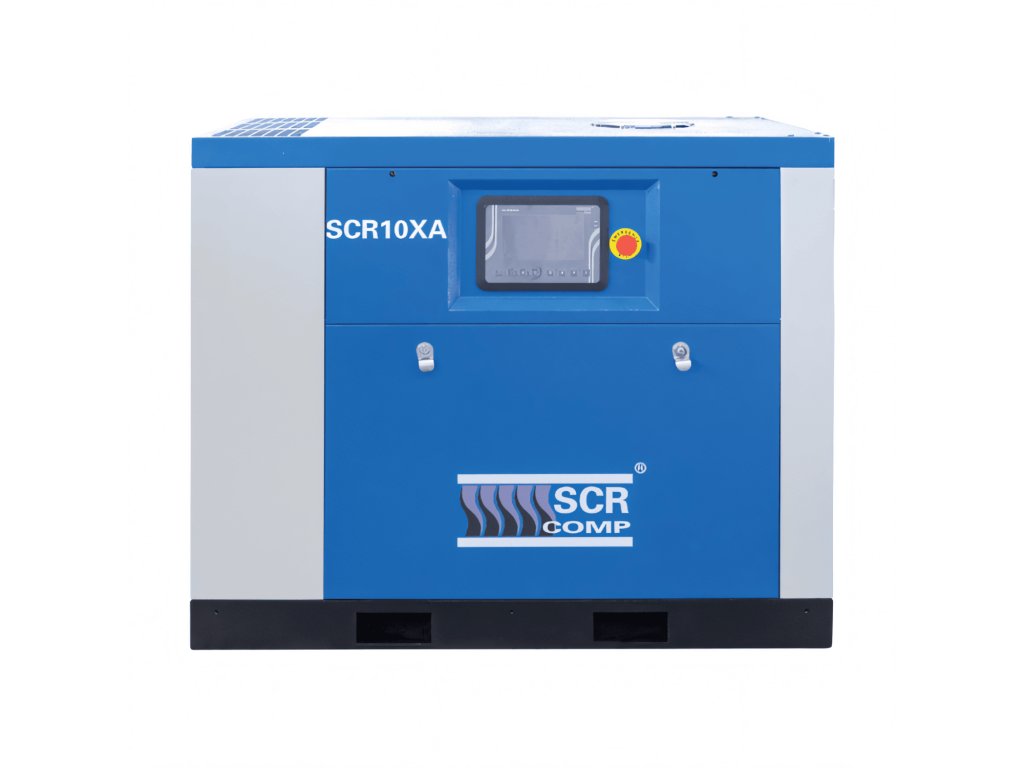

Ovládá se barevným sedmipalcovým dotykovým displejem nebo osmi navigačními tlačítky. Zobrazuje tlak, teplotu, spotřebu energie a odpracované hodiny, hlídá servisní intervaly a po výpadku napájení se sama vrátí do provozu. U SCR-15/10XA navíc řídí spínání všech 4 bloků a rozděluje mezi ně provozní hodiny.
Kde se vzduch z SCR-15/10XA používá
Olej ve vzduchu vadí všude, kde se vzduch dotýká výrobku, obalu nebo člověka. S výkonem 1 400 l/min se SCR-15/10XA hodí na provoz s několika pracovišti najednou — víc ordinací, laboratorní pracoviště nebo menší balicí linku.
Výbava a pořízení
Co SCR-15/10XA umí z výroby
- Bezolejový vzduch třídy 0 podle ISO 8573-1, ověřeno TÜV Rheinland
- Spirálové bloky ANEST IWATA — 4 kusy, robotická výroba
- Řídicí jednotka SCR9000 s barevným 7" dotykovým displejem
- Měření spotřeby energie, čtyři tlaková pásma, týdenní plánování chodu
- Komunikace Modbus RS485 a řízení sítě až šestnácti kompresorů
- Automatický restart po výpadku napájení
- Chladič stlačeného vzduchu a ventilátor u každého bloku
- Pojistný ventil, tlakové a teplotní čidlo
Pronájem SCRent místo investice
Stroj nemusíte kupovat. Program SCRent nabízí dlouhodobý pronájem na pět let v měsíčních splátkách, které jsou přímým firemním nákladem, a jsou „all inclusive".
- Cena vybraného modelu kompresoru i zařízení pro úpravu vzduchu
- Pravidelná údržba po celou dobu nájmu, bez limitu motohodin
- Doprava zařízení na místo a uvedení do provozu
- Periodické revize tlakových nádob
- Havarijní servis a bezplatná ekologická likvidace odpadu
- Slevy na náhradní díly a provozní kapaliny
Kam sáhnout, když tenhle model nesedí
Patnáctka na deseti barech dodá 1 400 l/min. Při naprosto stejném příkonu je to o 240 l/min méně, než dá osmibarová SCR-15/8XA. Když je deset barů podmínkou a výkon nestačí, další v pořadí je SCR-22/10XA. Celou řadu i s rozměry najdete v přehledu celé řady SCR-XA.
Ventilek radí
Tenhle stroj má 4 bloky a to je jeho hlavní trik: neběží pořád naplno. Když zrovna odebíráte polovinu, běží zhruba polovina bloků. Kdo má odběr, který skáče nahoru a dolů, ušetří na tomhle víc než na čemkoli jiném.
Objemový výkon je měřený podle ČSN ISO 1217, přílohy C. Hlučnost je akustický tlak podle ISO 2151. Třídu čistoty vzduchu definuje ČSN ISO 8573-1. Uvedené hodnoty jsou jmenovité údaje výrobce a platí pro nasávaný vzduch 20 °C a 1 bar absolutní.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Spirálový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 1 400 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1" |
| Příkon motoru: | 14,8 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Bezolejový |
| ? Hlučnost: | 70 dB(A) |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Klínové řemeny |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ne |
| Max. tlak: | 10 bar |
| Min. tlak: | 5 bar |
| Délka: | 1 300 mm |
| Šířka: | 800 mm |
| Výška: | 1 808 mm |
| Hmotnost: | 650 kg |
| Ventilace: | 2 200 m³/h |
| Účinnost motoru: | IE3 |
| Způsob chodu: | pevné otáčky |
| Série: | SCR-XA |
Spirálové kompresory SCR-XA
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
SCR je značka kompresorů čínské společnosti Shanghai Screw Compressor Co., Ltd, která je od roku 2018 společným podnikem s japonskou ANEST IWATA. U nás najdete řady od 2,2 do 280 kW: spirálové a šroubové stroje bez oleje, kompaktní kompresory do dílny i dvoustupňové stroje pro nepřetržitý provoz.
Většina řad SCR má v základu frekvenční měnič a motor s permanentními magnety spojený s blokem napřímo, bez řemenů. Stroj tak drží tlak otáčkami a neběží zbytečně naprázdno. Kde se vzduch potká s potravinou nebo lékem, sáhněte po bezolejových řadách XA a G.
Společný podnik s ANEST IWATAŘady kompresorů SCR
SCR-XA — spirálové bez oleje
Vzduch třídy 0 v menším množství. Dvě spirály stlačují vzduch, aniž se dotknou, takže v kompresní komoře není žádné mazivo.
- 2,2–29,6 kW, 200–3 520 l/min
- od 55 dB(A) u nejmenšího modelu
- třídu 0 ověřil TÜV Rheinland
SCR-APM Mini — do dílny
Nejmenší šroubový stroj SCR. Motor s permanentními magnety pohání blok napřímo a měnič drží otáčky podle odběru.
- 3,6–5,8 kW, do 690 l/min
- samostatně, jako 3v1 i s filtrací
- displej IT7000 v češtině
SCR-APM Maxi — dílna a výroba
Stejná technika o třídu výš. Samostatný stroj nebo sestava na vzdušníku 270 či 500 l se sušičkou a filtrací.
- 7,5; 11 a 15 kW
- do 2 000 l/min při 10 bar
- sestavy 4v1 a 8v1
SCR-EPM — výroba na směny
Přímý pohon a měnič od 15 kW. Jeden stroj pokryje 7, 8 i 10 bar a drží tlak s odchylkou do ±0,1 bar.
- 15–45 kW v šesti třídách
- až 9 500 l/min
- řízení SCR9000 s týdenním plánem
SCR-G a GV — šroubové bez oleje
Bezolejový vzduch ve velkém. Dva šroubové stupně běží nasucho, stroj se chladí vzduchem, nebo vodou.
- 37–280 kW, 7, 8 a 10 bar
- třída 0 podle ISO 8573-1
- GV s frekvenčním měničem
SCR-EPM2 — velký průmysl
Hlavní stroj kompresorovny. Sedm výkonových tříd s motorem na permanentní magnety, měničem a přírubovým výstupem.
- 55–160 kW
- až 33 500 l/min
- kaskáda až 16 strojů bez řídicí skříně
SCR-H a HPM — dvoustupňové
Pro provozy, které nestojí. Vzduch se stlačuje ve dvou stupních s mezichlazením, takže na kubík padne méně elektřiny.
- 132–280 kW
- tlak až 12,5 bar
- olej ve vzduchu pod 3 ppm
SC Oil 46 M — olej SCR
Originální mazivo olejových strojů. Minerální olej viskozitní třídy ISO VG 46 pro šroubové kompresory SCR.
- výměna po 4 000 motohodinách
- kanystr 5 a 20 l
- sud pro více strojů
Nevíte, kolik vzduchu potřebujete, nebo jestli se vám víc hodí šroubový, či pístový kompresor? Kalkulačka výběru kompresoru vám pomůže najít stroj podle toho, k čemu vzduch potřebujete.
Vybrat kompresorŘady SCR vedle sebe
| Příkon, výtlak, tlak a mazání | |||||
|---|---|---|---|---|---|
| Řada | Příkon | Nejvyšší výtlak | Tlak | Mazání | Regulace |
| SCR-XA | 2,2–29,6 kW | 3 520 l/min | 7–10 bar | bez oleje, třída 0 | od SCR-7XA po blocích |
| SCR-APM Mini | 3,6–5,8 kW | 690 l/min | 10 bar | olejové | frekvenční měnič |
| SCR-APM Maxi | 7,5–15 kW | 2 000 l/min | 10 bar | olejové | frekvenční měnič |
| SCR-EPM | 15–45 kW | 9 500 l/min | 7, 8 a 10 bar | olejové | frekvenční měnič |
| SCR-G / GV | 37–280 kW | 47 000 l/min | 7, 8 a 10 bar | bez oleje, třída 0 | G pevné otáčky, GV měnič |
| SCR-EPM2 | 55–160 kW | 33 500 l/min | 7, 8 a 10 bar | olejové | frekvenční měnič |
| SCR-H / HPM | 132–280 kW | 60 000 l/min | 7–12,5 bar | olejové, pod 3 ppm | H pevné otáčky, HPM měnič |
Nejvyšší výtlak má v řadě největší stroj při nejnižším tlaku, měřeno podle ISO 1217. S vyšším tlakem výtlak klesá.
Jak vybrat kompresor SCR
1. Spočítat spotřebu
Sečtěte spotřebu nářadí a strojů, které běží současně, a přidejte rezervu na netěsnosti rozvodu. Kompresor vybírejte podle litrů za minutu, ne podle kilowattů.
2. Zvolit tlak
Většině nářadí stačí 7 nebo 8 bar. Každý bar navíc stojí zhruba 7 % energie, proto tlak nekupujte „pro jistotu“.
3. Rozhodnout o oleji
Potravinářství, farmacie, elektronika nebo lakovna potřebují vzduch bez oleje: řadu XA, nebo G. Ostatním provozům stačí olejový stroj s filtrací.
4. Doplnit vzdušník a sušení
Vzdušník vyrovná špičky a sušení odstraní vodu z rozvodu. U řad APM je obojí v jednom rámu s kompresorem.
Časté otázky
- Kdo kompresory SCR vyrábí?
- Společnost Shanghai Screw Compressor Co., Ltd, založená v roce 2000 v Šanghaji. Má přes 250 zaměstnanců, z toho více než 10 % inženýrů, a závod s plochou přes 80 000 m². Výroba je certifikovaná podle ISO 9001, stroje mají označení CE pro Evropu a UL pro americký trh, bezolejové stroje certifikát třídy 0 a k tomu certifikát účinnosti SGS.
- Co má SCR společného s ANEST IWATA?
- V roce 2018 se SCR spojila s japonskou ANEST IWATA do společného podniku. ANEST IWATA působí od roku 1926, od roku 1973 je na tokijské burze a vyrábí kompresory, vakuovou techniku a lakovací zařízení. Ve spirálových kompresorech SCR-XA pracují bloky ANEST IWATA.
- Jak se program SCR vyvíjel?
- SCR vyrábí šroubové kompresory od roku 2000. V roce 2008 přidala bezolejové šroubové stroje, v roce 2015 řadu s motory na permanentní magnety a v roce 2020 odstředivé kompresory s magnetickými ložisky.
- Bezolejový, nebo olejový kompresor?
- U olejového stroje je olej přímo v kompresní komoře a filtrace za strojem jeho zbytek jen snižuje. V komoře bezolejových řad XA a G žádný olej není, proto vzduch splní třídu 0 podle ISO 8573-1. Dvoustupňová řada H je olejová, do vzduchu ale pustí méně než 3 ppm oleje.
- Co znamenají písmena v označení?
- Například SCR-15/10APM-500FF: 15 kW, 10 bar, řada APM, vzdušník 500 l a výbava FF se sušičkou a filtrací. Koncovka D znamená sestavu se vzdušníkem a sušičkou. U řady G značí W chlazení vodou a V frekvenční měnič, u řady H je HPM provedení s měničem.
- Jaký olej patří do kompresoru SCR?
- Do olejových šroubových kompresorů SCR patří minerální olej SC Oil 46 M viskozitní třídy ISO VG 46. Mění se po 4 000 motohodinách a prodáváme ho v kanystru 5 a 20 l i v sudu. Spirálové kompresory XA olej nepotřebují.
