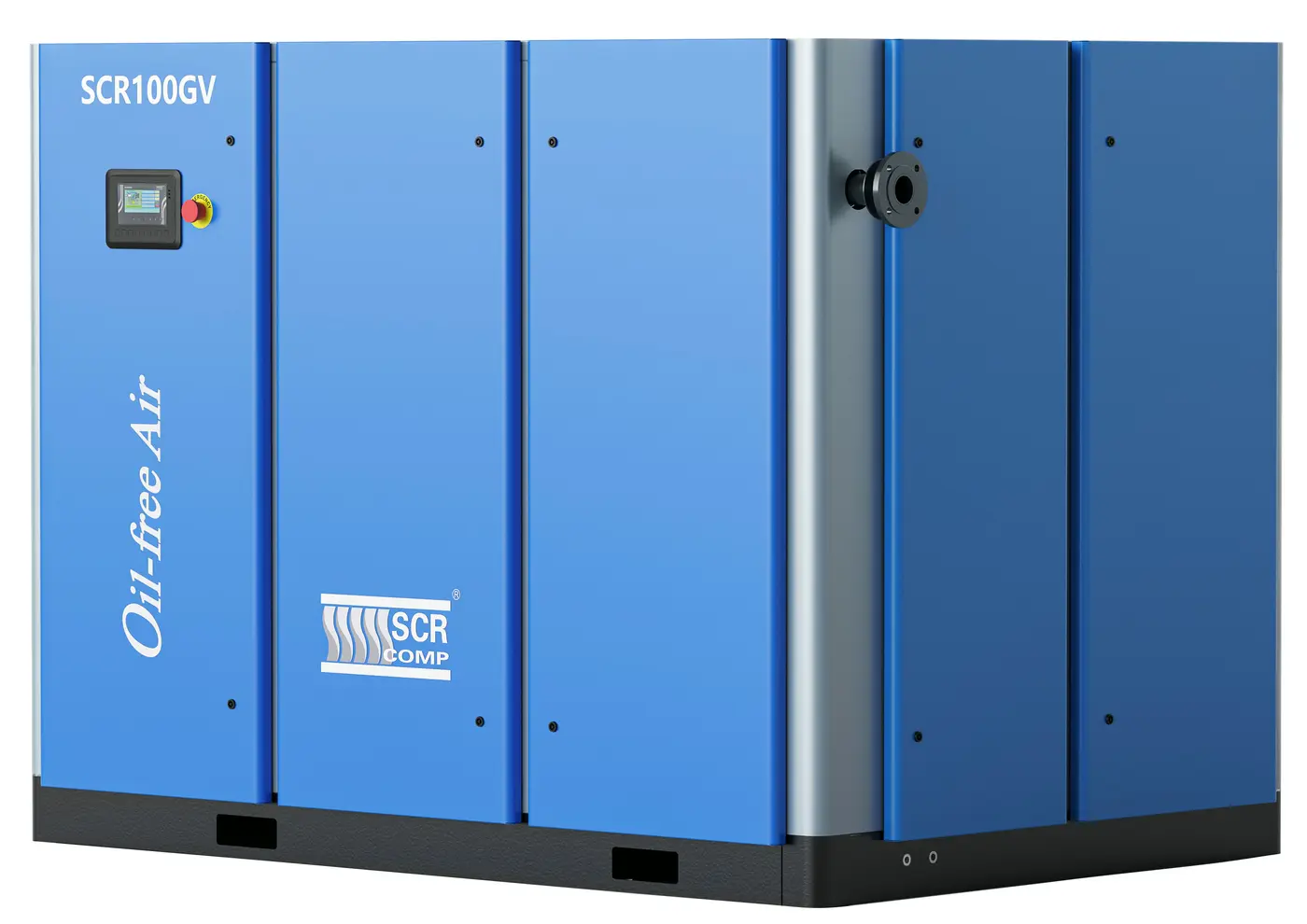

Bezolejové šroubové kompresory SCR-G/GV
Třída 0 · ISO 8573-1Šroubový kompresor, ve kterém není olej. Vzduch tu stlačují dva šroubové bloky ve dvou stupních — první na zhruba 2 bary, pak mezichladič, pak druhý stupeň na výstupní tlak. Rotory se nemažou: běží nasucho, s povlakem na bázi disulfidu molybdenu a s prostorem odděleným od převodovky dvojím těsněním. Ve výstupu proto nekončí olej, ani ten, který by jinde musel dočišťovat filtr. Řada SCR-G pokrývá 37 až 280 kW a je certifikovaná na třídu 0 podle ISO 8573-1. Dohromady je to 32 strojů, každý ve třech tlakových provedeních.
Jak se v označení vyznat
Označení není jedno jméno, ale čtyři nezávislé volby zapsané za sebou. První číslo je příkon v kilowattech, číslo za lomítkem výstupní tlak a písmena na konci říkají, jak se stroj chladí a jestli umí regulovat otáčky. Když si zodpovíte čtyři otázky v tomhle pořadí, zbude vám jediný stroj a jeho objednací kód.
1 · Kolik vzduchu potřebujete?
Tím se vybere číslo v označení. Sečtěte spotřebu všeho, co může běžet zároveň, a přidejte rezervu. Řada jde od 276 Nm³/h u nejmenšího stroje po 2 820 Nm³/h u největšího. Výkon FAD je měřený podle ISO 1217, takže se dá porovnat s údaji jiných výrobců.
2 · Máte chladicí vodu?
Tím se rozhodne W na začátku přípony. Bez W se stroj chladí vzduchem — nepotřebuje nic navíc, ale ohřívá kompresorovnu a potřebuje vzduchotechniku. S W jde teplo do vody přes výměník: stroj je tišší, o dvě stě až pět set kilo lehčí a nezatěžuje místnost, ale musíte mít okruh chladicí vody. Nad 160 kW už je vodní chlazení jediná možnost.
3 · Jaký tlak opravdu potřebujete?
Tím se vybere číslo za lomítkem. Každý stroj se dodává ve třech provedeních — 7, 8 nebo 10 barů — a je to volba, která se dělá při objednávce, ne přepínač na stroji. Vyšší tlak se vždycky platí vzduchem: týž stroj dá při deseti barech o pětinu až čtvrtinu méně vzduchu než při sedmi, a spotřebuje přitom stejně. Sedm barů stačí na většinu rozvodů; deset volte, jen když to nějaká koncová spotřeba vyžaduje.
4 · Kolísá vám odběr během dne?
Tím se rozhodne V na konci. Bez V běží stroj s pevnými otáčkami a při nižším odběru se přepíná do chodu naprázdno — motor točí blokem, ale vzduch nevyrábí. S V frekvenční měnič přizpůsobí otáčky okamžité spotřebě a chod naprázdno z velké části zmizí. Čím kolísavější odběr, tím dřív se měnič zaplatí.
Čtyři kombinace, jedna řada
Dohromady z toho vychází čtyři přípony a každá se dodává ve třech tlacích. Označení se pak čte takto: SCR-110/8GV je 110 kW, 8 barů, chlazení vzduchem, frekvenční měnič. Stroj je pokaždé týž — liší se chlazení a regulace, ne technologie stlačování.
| Čtyři kombinace, jedna řada | ||||
|---|---|---|---|---|
| Přípona | Chlazení | Regulace | Rozsah | Kdy ji zvolit |
| G | vzduchem | pevné otáčky | 55–160 kW | Nejjednodušší varianta. Nepotřebuje vodu ani měnič, ale ohřívá místnost a při nízkém odběru běží naprázdno. |
| WG | vodou | pevné otáčky | 55–280 kW | Teplo jde do vody, stroj je lehčí a tišší. Jediná cesta nad 160 kW. |
| GV | vzduchem | frekvenční měnič | 37–160 kW | Otáčky sledují spotřebu. Nejmenší dva stroje mají navíc motor s permanentními magnety třídy IE4 a výrobce je proto značí GPM — SCR 37 GPM a SCR 45 GPM. |
| WGV | vodou | frekvenční měnič | 55–280 kW | Obojí dohromady — pro velké provozy s kolísavým odběrem a dostupnou chladicí vodou. |
Technická data řady SCR-G
| Bezolejové šroubové kompresory SCR-G — všech 32 strojů | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Model stroje | Příkon | Max. výkon l/min | 7 bar | 8 bar | 10 bar | Výstup | Rozměry d × š × v (mm) | Hmotnost | Hlučnost dB(A) |
| SCR G — vzduchem chlazené, pevné otáčky | |||||||||
| SCR-55 G | 55 kW | 9 200 | 552 | 540 | 462 | DN 50 | 2 380 × 1 580 × 1 880 | 2 750 kg | 77 ± 3 |
| SCR-75 G | 75 kW | 12 200 | 732 | 720 | 642 | DN 50 | 2 380 × 1 580 × 1 880 | 2 800 kg | 79 ± 3 |
| SCR-90 G | 90 kW | 16 000 | 960 | 816 | 780 | DN 65 | 2 880 × 1 960 × 2 110 | 3 400 kg | 80 ± 3 |
| SCR-110 G | 110 kW | 19 500 | 1 170 | 1 092 | 990 | DN 65 | 2 880 × 1 960 × 2 110 | 3 500 kg | 80 ± 3 |
| SCR-132 G | 132 kW | 23 000 | 1 380 | 1 350 | 1 170 | DN 65 | 2 880 × 1 960 × 2 110 | 3 800 kg | 80 ± 3 |
| SCR-160 G | 160 kW | 25 800 | 1 548 | 1 530 | 1 320 | DN 65 | 2 880 × 1 960 × 2 110 | 4 000 kg | 80 ± 3 |
| SCR WG — vodou chlazené, pevné otáčky | |||||||||
| SCR-55 WG | 55 kW | 9 200 | 552 | 540 | 462 | DN 50 | 2 380 × 1 580 × 1 880 | 2 280 kg | 77 ± 3 |
| SCR-75 WG | 75 kW | 12 200 | 732 | 720 | 642 | DN 50 | 2 380 × 1 580 × 1 880 | 2 380 kg | 77 ± 3 |
| SCR-90 WG | 90 kW | 16 000 | 960 | 816 | 780 | DN 65 | 2 880 × 1 960 × 2 110 | 3 300 kg | 79 ± 3 |
| SCR-110 WG | 110 kW | 19 500 | 1 170 | 1 092 | 990 | DN 65 | 2 880 × 1 960 × 2 110 | 3 400 kg | 79 ± 3 |
| SCR-132 WG | 132 kW | 23 000 | 1 380 | 1 350 | 1 170 | DN 65 | 2 880 × 1 960 × 2 110 | 3 800 kg | 79 ± 3 |
| SCR-160 WG | 160 kW | 25 800 | 1 548 | 1 530 | 1 320 | DN 65 | 2 880 × 1 960 × 2 110 | 4 000 kg | 79 ± 3 |
| SCR-220 WG | 220 kW | 37 800 | 2 268 | 2 250 | 2 040 | DN 100 | 3 350 × 2 280 × 2 080 | 5 000 kg | 82 ± 3 |
| SCR-250 WG | 250 kW | 45 000 | 2 700 | 2 520 | 2 280 | DN 100 | 3 350 × 2 280 × 2 080 | 5 200 kg | 82 ± 3 |
| SCR-280 WG | 280 kW | 47 000 | 2 820 | 2 790 | 2 460 | DN 100 | 3 350 × 2 280 × 2 080 | 5 500 kg | 82 ± 3 |
| SCR GV — vzduchem chlazené, s frekvenčním měničem | |||||||||
| SCR-37 GV | 37 kW | 5 700 | 342 | 330 | 276 | DN 50 | 2 468 × 1 250 × 1 980 | 2 400 kg | 76 ± 3 |
| SCR-45 GV | 45 kW | 6 800 | 408 | 396 | 324 | DN 50 | 2 468 × 1 250 × 1 980 | 2 500 kg | 77 ± 3 |
| SCR-55 GV | 55 kW | 9 200 | 552 | 540 | 462 | DN 50 | 2 380 × 1 580 × 1 880 | 2 850 kg | 77 ± 3 |
| SCR-75 GV | 75 kW | 12 200 | 732 | 720 | 642 | DN 50 | 2 380 × 1 580 × 1 880 | 2 900 kg | 77 ± 3 |
| SCR-90 GV | 90 kW | 16 000 | 960 | 816 | 780 | DN 65 | 2 880 × 1 960 × 2 110 | 3 700 kg | 80 ± 3 |
| SCR-110 GV | 110 kW | 19 500 | 1 170 | 1 092 | 990 | DN 65 | 2 880 × 1 960 × 2 110 | 3 800 kg | 80 ± 3 |
| SCR-132 GV | 132 kW | 23 000 | 1 380 | 1 350 | 1 170 | DN 65 | 2 880 × 1 960 × 2 110 | 4 100 kg | 80 ± 3 |
| SCR-160 GV | 160 kW | 25 800 | 1 548 | 1 530 | 1 320 | DN 65 | 2 880 × 1 960 × 2 110 | 4 300 kg | 80 ± 3 |
| SCR WGV — vodou chlazené, s frekvenčním měničem | |||||||||
| SCR-55 WGV | 55 kW | 9 200 | 552 | 540 | 462 | DN 50 | 2 380 × 1 580 × 1 880 | 2 380 kg | 77 ± 3 |
| SCR-75 WGV | 75 kW | 12 200 | 732 | 720 | 642 | DN 50 | 2 380 × 1 580 × 1 880 | 2 480 kg | 77 ± 3 |
| SCR-90 WGV | 90 kW | 16 000 | 960 | 816 | 780 | DN 65 | 2 880 × 1 960 × 2 110 | 3 500 kg | 79 ± 3 |
| SCR-110 WGV | 110 kW | 19 500 | 1 170 | 1 092 | 990 | DN 65 | 2 880 × 1 960 × 2 110 | 3 600 kg | 79 ± 3 |
| SCR-132 WGV | 132 kW | 23 000 | 1 380 | 1 350 | 1 170 | DN 65 | 2 880 × 1 960 × 2 110 | 4 100 kg | 79 ± 3 |
| SCR-160 WGV | 160 kW | 25 800 | 1 548 | 1 530 | 1 320 | DN 65 | 2 880 × 1 960 × 2 110 | 4 300 kg | 79 ± 3 |
| SCR-220 WGV | 220 kW | 37 800 | 2 268 | 2 250 | 2 040 | DN 100 | 3 350 × 2 280 × 2 080 | 5 200 kg | 82 ± 3 |
| SCR-250 WGV | 250 kW | 45 000 | 2 700 | 2 520 | 2 280 | DN 100 | 3 350 × 2 280 × 2 080 | 5 500 kg | 82 ± 3 |
| SCR-280 WGV | 280 kW | 47 000 | 2 820 | 2 790 | 2 460 | DN 100 | 3 350 × 2 280 × 2 080 | 5 800 kg | 82 ± 3 |
Čísla ve sloupcích tlaku jsou výkon FAD v Nm³/h. Každý stroj se objednává v jednom ze tří tlaků a tlak se vybírá na jeho stránce — objednací číslo pak vypadá třeba SCR-110/8GV, tedy 110 kW při 8 barech.
Výkon FAD je měřený podle ČSN ISO 1217 a je uvedený pro každý ze tří tlaků, ve kterých se stroj dodává; hodnoty při jiných frekvencích má výrobce v technických listech na vyžádání. Hlučnost je uvedená ve vzdálenosti 1 m od stroje s tolerancí ± 3 dB(A). Třídu čistoty vzduchu definuje ČSN ISO 8573-1.
#showmore#
Čím se řada liší
Dva stupně, ne jeden
První stupeň stlačí vzduch na zhruba 2 bary, mezichladič ho ochladí a druhý stupeň ho dotlačí na výstupní tlak. Bez mezichlazení by teplota v bloku vylétla — i tak tam dosahuje skoro 200 °C.
Rotory bez mazání
První stupeň z uhlíkové oceli, druhý nerezový, oba s povlakem MoS₂. Prostor rotorů je od převodovky oddělený labyrintovým a hermetickým těsněním z nerezu.

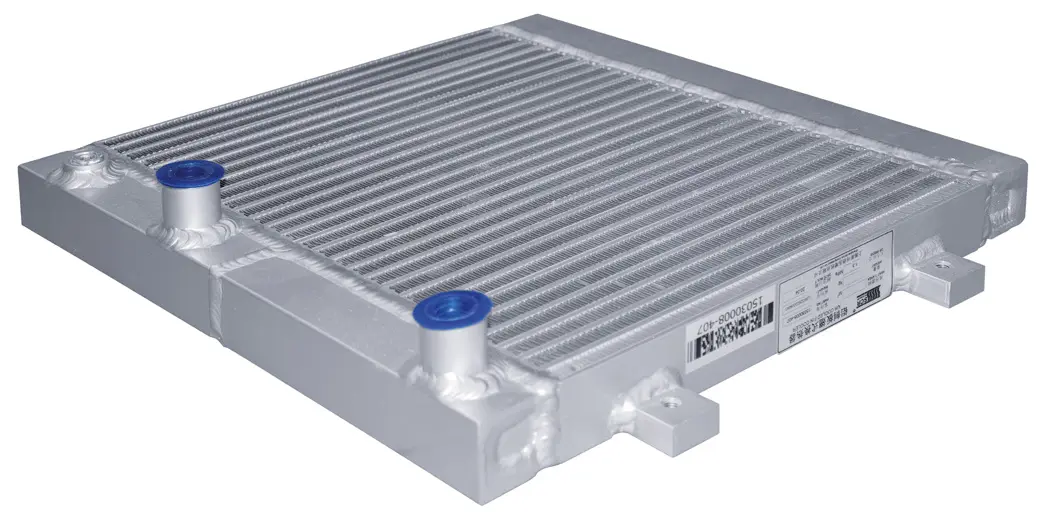

Tři chladiče
Chladič oleje převodovky, mezichladič mezi stupni a dochlazovač na výstupu. Vzduch odchází zhruba patnáct stupňů nad okolní teplotou.
Ložiska SKF
Radiální i axiální, aby se rotory při extrémních otáčkách nedotkly. Volitelně vibrodiagnostika, která stav ložisek hlídá čidly.
Řízení SCR9000
Táž jednotka jako u ostatních řad SCR — sedmipalcový dotykový displej, měření spotřeby energie, čtyři tlaková pásma a řízení sítě až šestnácti kompresorů přes Modbus RS485.
Jak je stroj udělaný

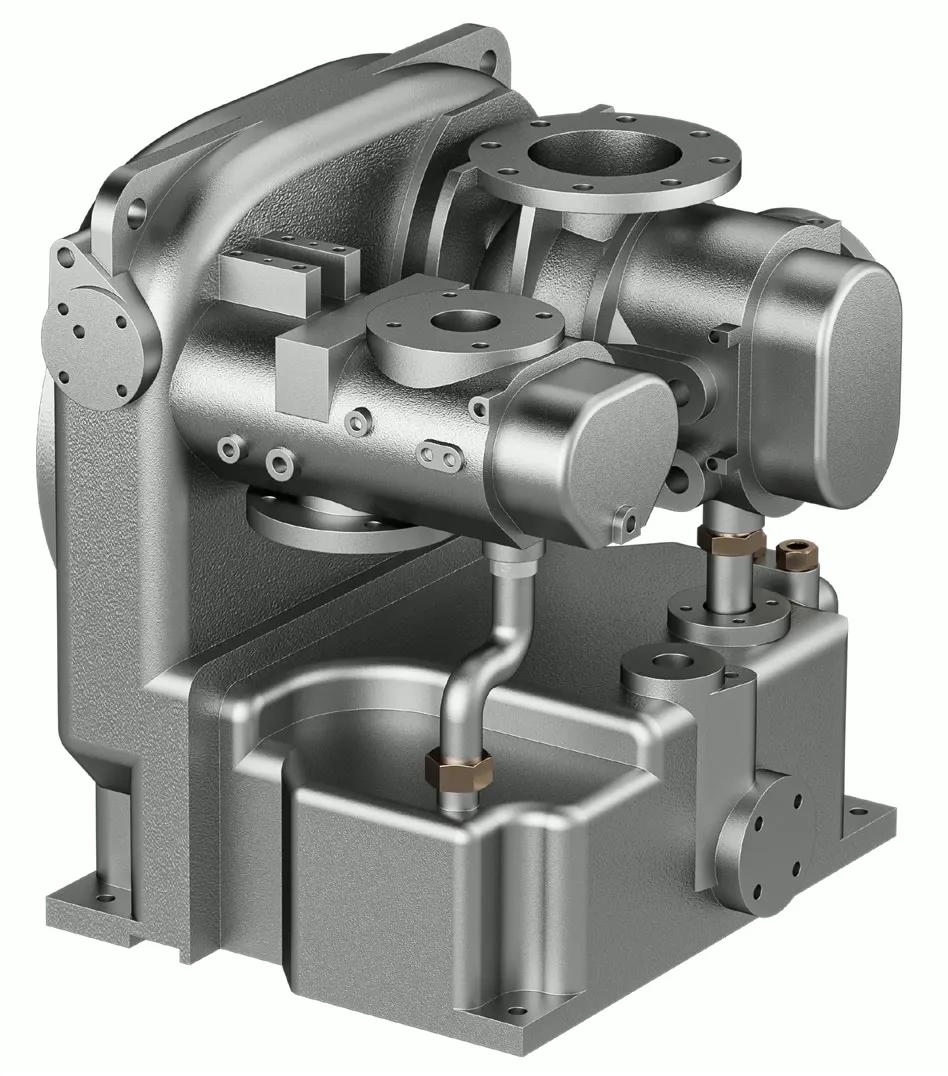

Jeden blok, dva stupně
Obě stupňové části sedí na společné převodovce — na snímku je vidět, že jde o jeden odlitek, ne o dva samostatné kompresory za sebou. Rotory se při chodu nedotýkají ani sebe, ani skříně; mezeru drží ozubená kola a ložiska SKF, radiální i axiální. Protože tu není olej, není ani co by se z bloku dostalo do vzduchu.

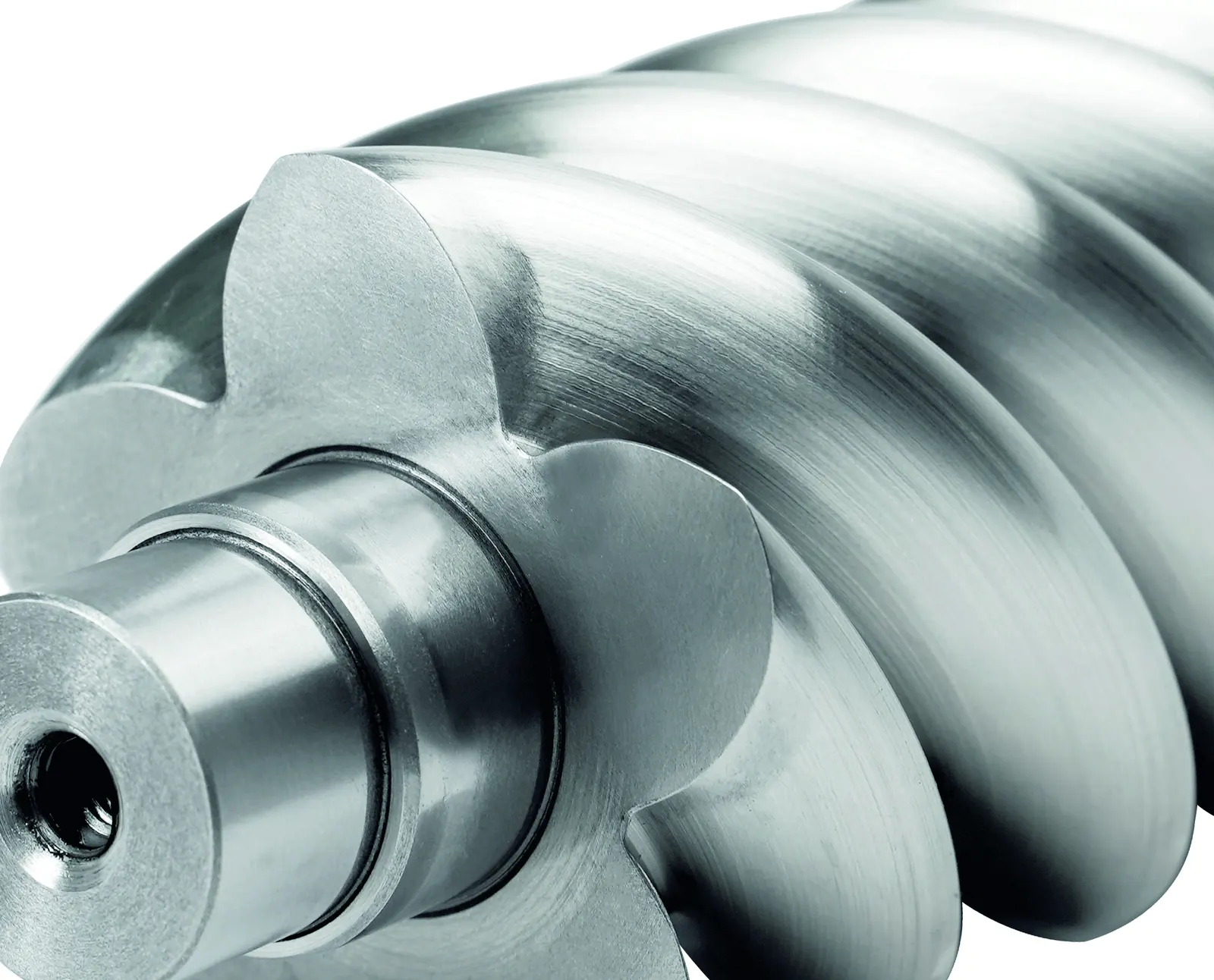

Rotory, které se nemažou
Rotory prvního stupně jsou z vysoce kvalitní uhlíkové oceli, druhého z nerezu. Rotory i vnitřní stěna skříně jsou potažené povlakem na bázi disulfidu molybdenu. Ten snižuje tření tam, kde se olej použít nesmí, a podle výrobce výrazně prodlužuje dobu mezi generálními opravami — u bezolejových strojů je totiž nejdražší položkou právě výměna celého bloku.

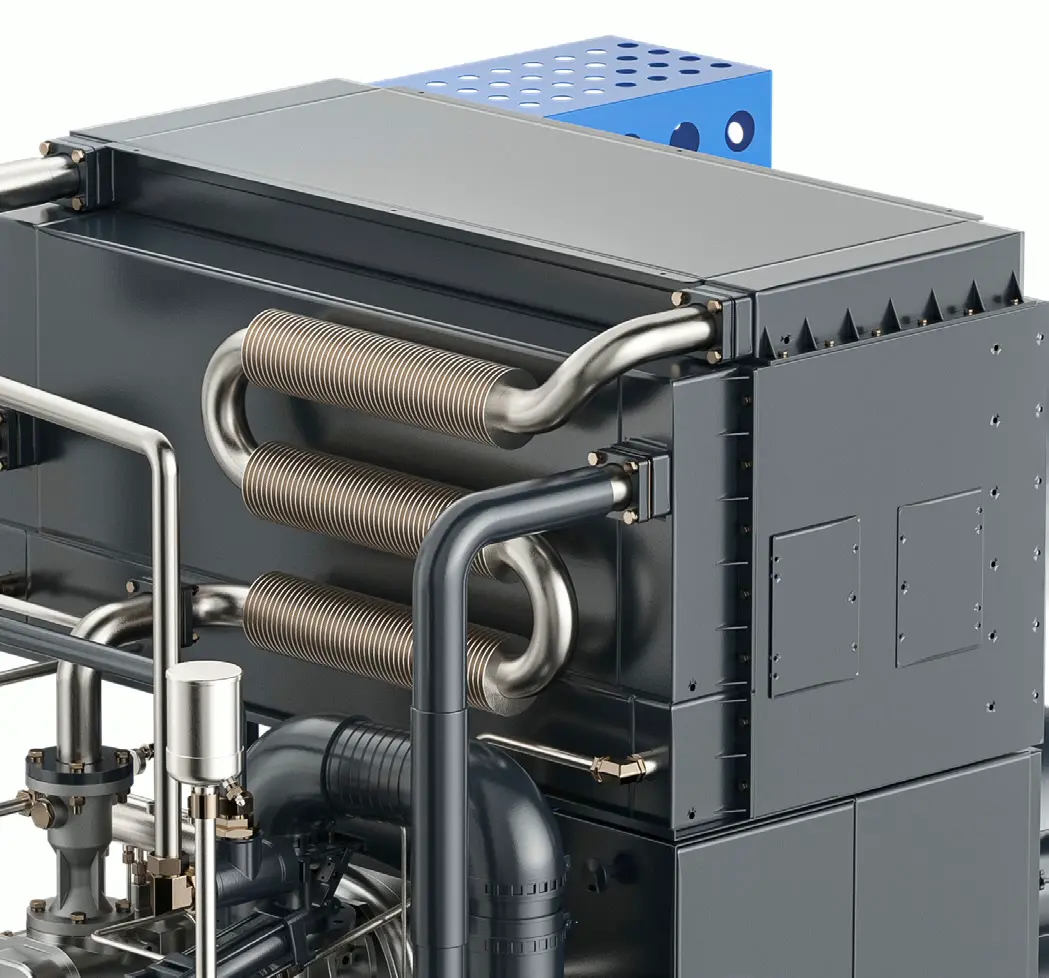

Kam jde teplo
Při stlačování bez oleje vzniká teplo, které nemá co odvádět — v bloku je až kolem 200 °C. Stroj má proto tři chladiče: chladič převodovkového oleje, mezichladič mezi stupni (z 160–180 °C na 50–60 °C) a dochlazovač na výstupu. Z posledního odchází vzduch zhruba patnáct stupňů nad teplotou okolí.

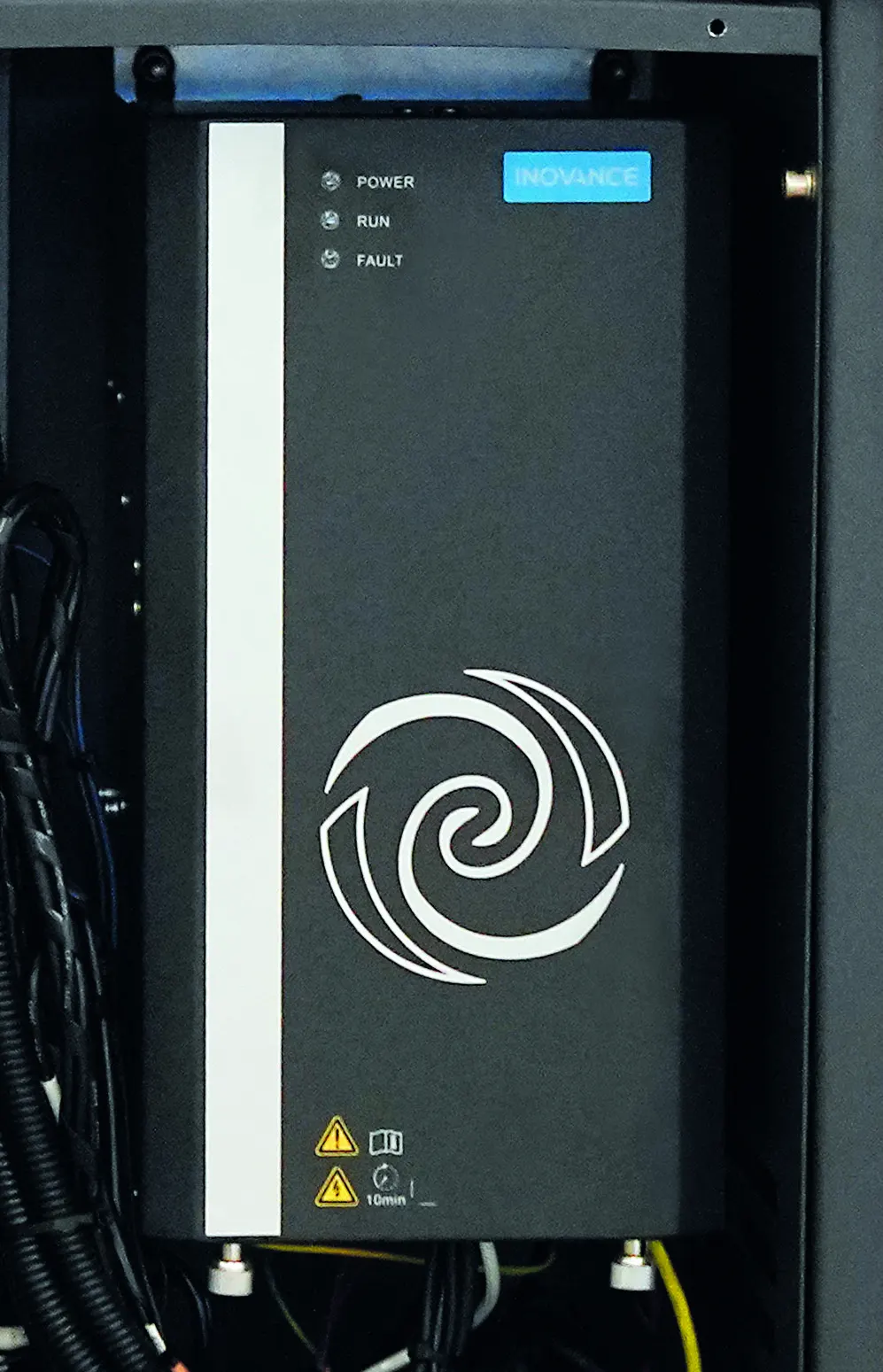

Kdy se vyplatí měnič
Stroj s pevnými otáčkami po dosažení tlaku nevypne — přepne se do chodu naprázdno, kdy motor blokem stále točí, ale vzduch nevyrábí. U kolísavého odběru to bývá desítky procent celkové spotřeby. Verze GV mají měnič INOVANCE s vektorovým řízením, který drží vysoký moment už od 0,1 Hz; běžné měniče pod 5 Hz buď nepracují, nebo jsou v tom pásmu neúčinné. Nejmenší stroj s měničem umí sjet až na 150 Nm³/h — to je jeho spodní regulační hranice, ne jmenovitý výkon.

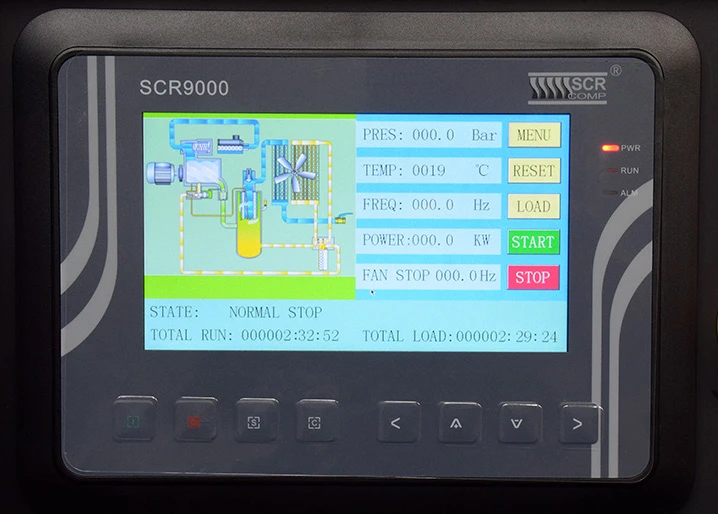

Řídicí jednotka SCR9000
Barevný sedmipalcový dotykový displej nebo osm navigačních tlačítek. Umí měření spotřeby energie, čtyři tlaková pásma, týdenní plánování chodu a automatický restart po výpadku napájení. Přes Modbus RS485 se dá zapojit do řízení sítě až šestnácti kompresorů — u téhle velikosti strojů se sestavy staví běžně.

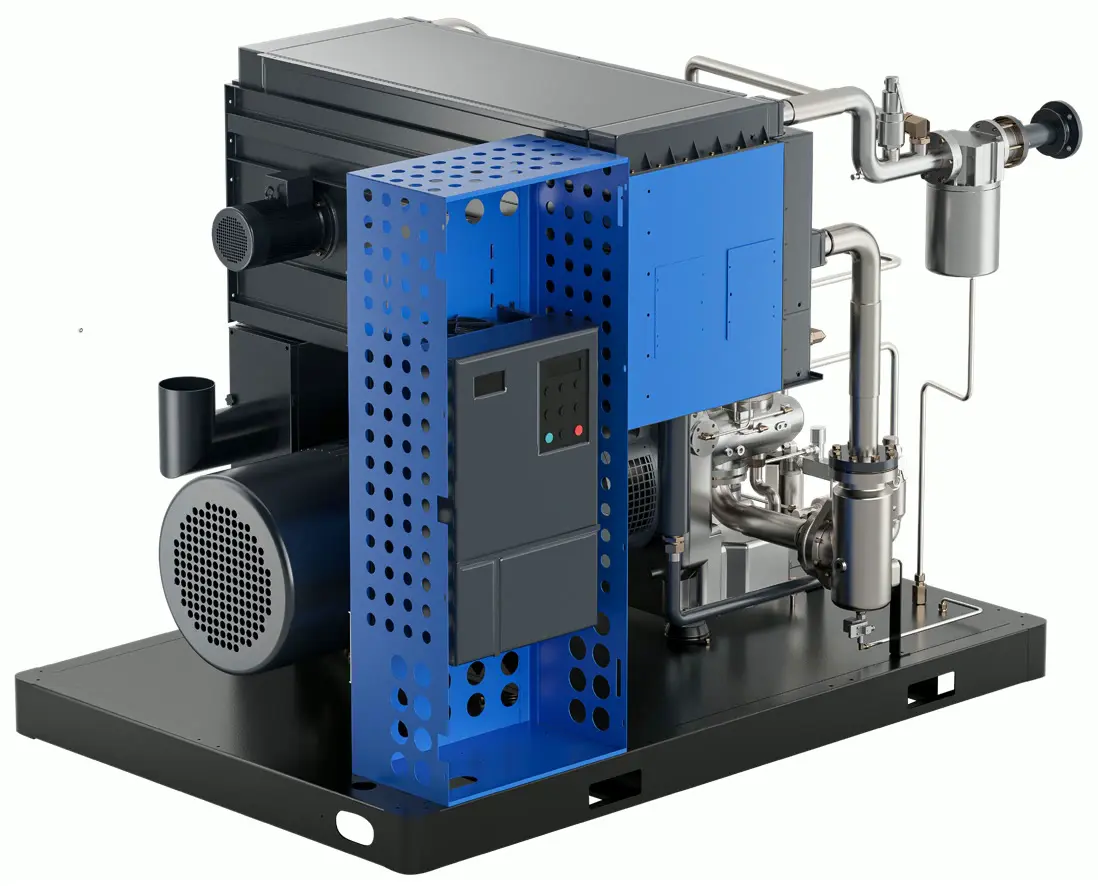

Jak je stroj poskládaný
Sací filtry, šroubový blok s převodovkou, pružná spojka, elektromotor, sací klapka, chladič oleje, mezichladič, dochlazovač, ventilátory a u verzí GV i frekvenční měnič — na snímku modrá skříň vlevo. Rozložení je vedené tak, aby se vnitřek dobře chladil a aby byl přístup ke všem dílům, které se servisují.
Co se dá k stroji doobjednat
Všechny stroje řady se dají dodat s nadstandardní výbavou:

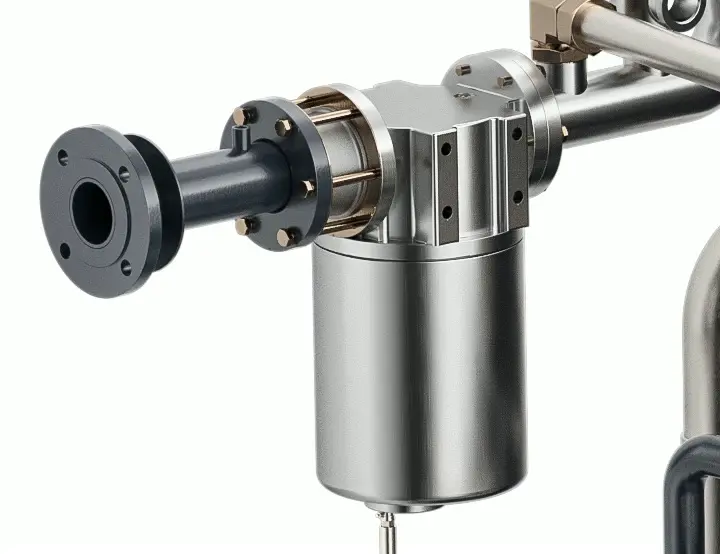

- Cyklónový odlučovač — Integrovaný do stroje, odstraní vodu už na výstupu.
- Rekuperace tepla — Výměník voda-olej, teplo z kompresoru ohřívá užitkovou vodu.

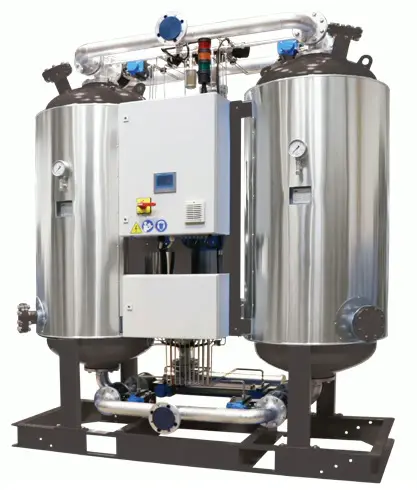

- HOC příprava — Pro propojení s bezeztrátovou sušičkou s tepelnou regenerací.
- PM-motor — Motor s permanentními magnety, účinnost IE4.
- Vibrodiagnostika — Čidla sledující stav ložisek.

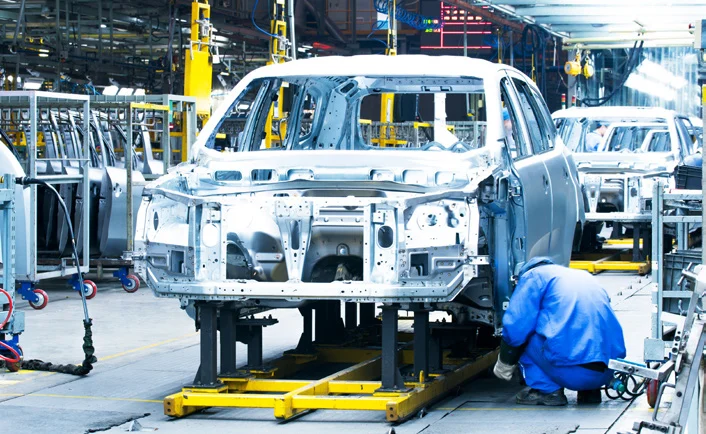

Kde se bezolejový vzduch používá
Obory, ve kterých stopa oleje neprojde
Bezolejový stroj se nekupuje pro pohodlí, ale proto, že jiný nevyhoví. Prospekt výrobce jmenuje šest oborů — všude tam se vzduch dotýká výrobku, obalu nebo člověka.

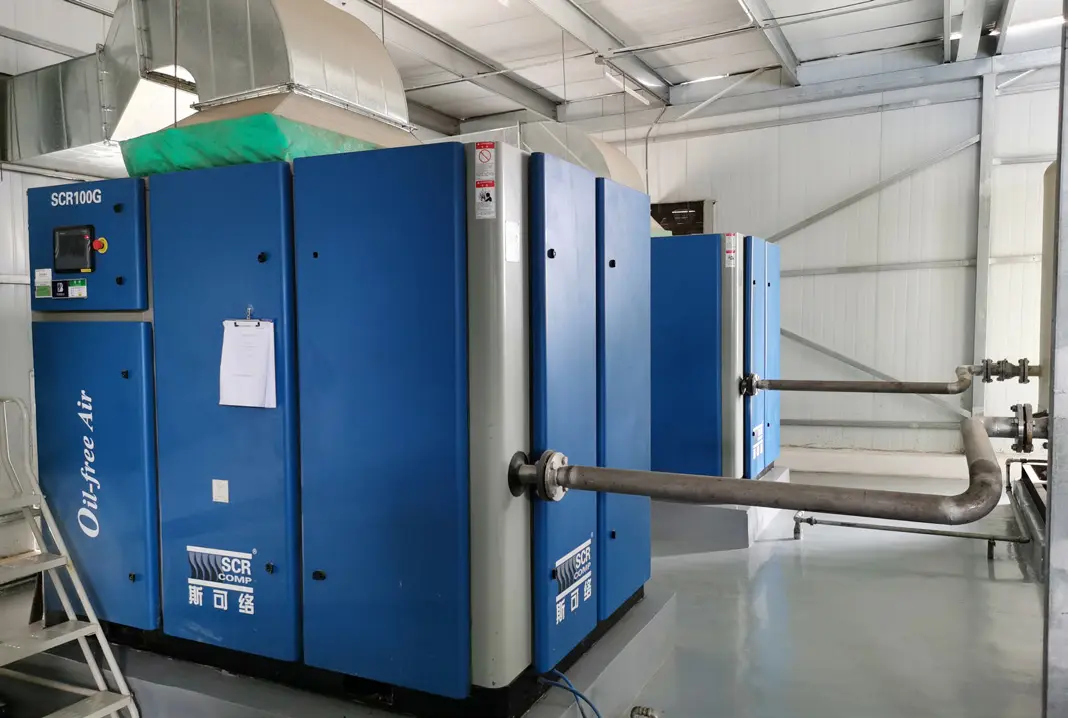

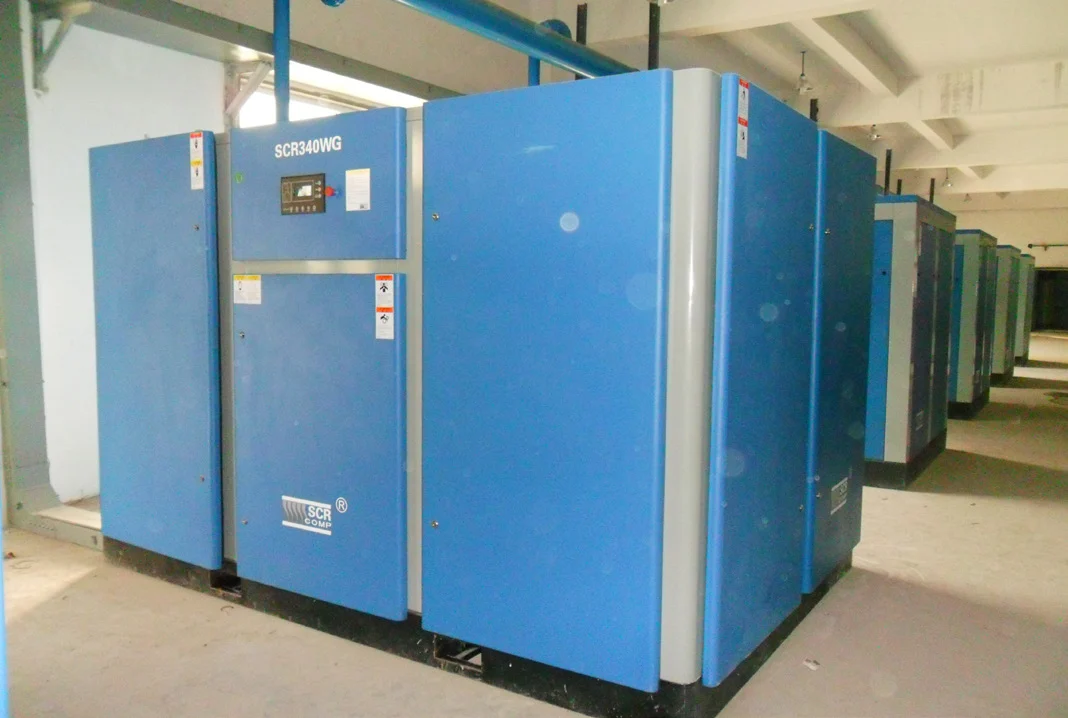

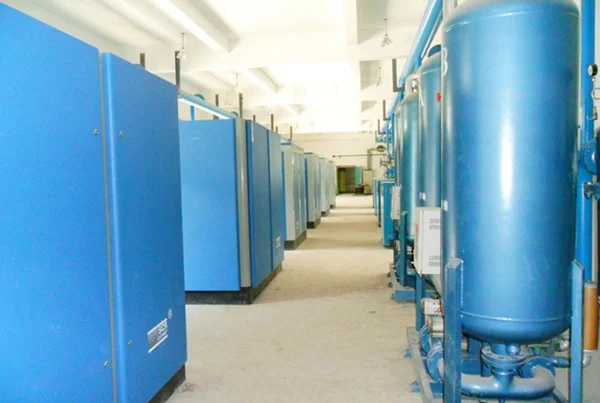

Jak stroje vypadají v provozu
Vzduchem chlazený stroj potřebuje kolem sebe místo a odvětrání, vodou chlazený přípojku okruhu. U téhle velikosti bývá v kompresorovně strojů několik a řídí je jedna jednotka.
Když tahle řada není to pravé
SCR-G je stavěná na čistotu při velkých výkonech. Pod 37 kW nebo tam, kde stopa oleje nevadí, se hodí něco jiného.
- Spirálové kompresory SCR-XA — Bezolejový vzduch třídy 0 od 2,2 do 29,6 kW a od 55 dB(A)
- Šroubové kompresory SCR-EPM2 — Stejné výkony 55–160 kW, ale olejem mazané a levnější

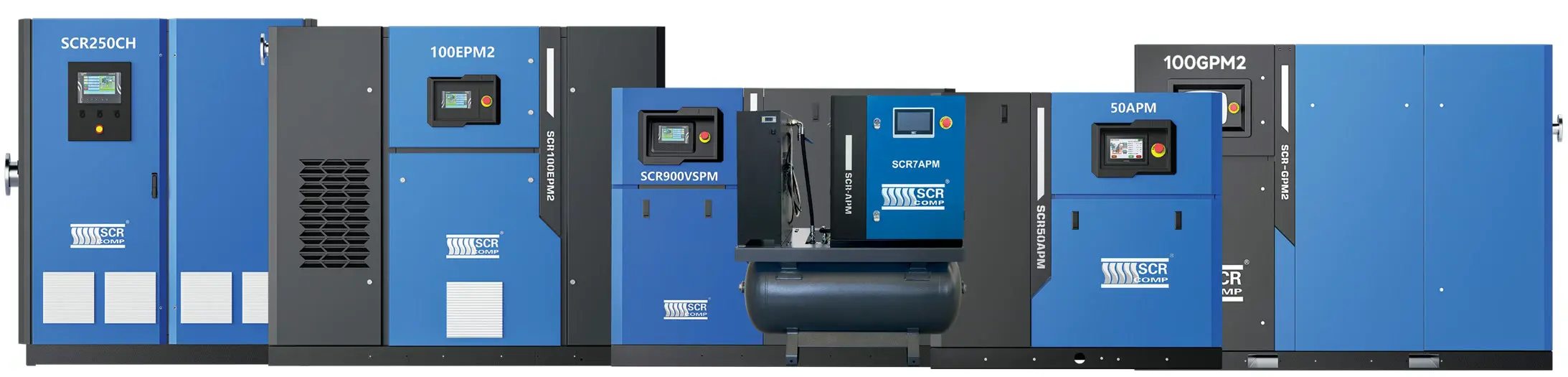

- Celý program SCR — Rozcestník všech devíti řad podle výkonu a technologie
- Sušičky stlačeného vzduchu — Třída 0 řeší olej, ne vlhkost — tu je potřeba dosušit
Ventilek radí
U stroje za sto padesát kilowattů se nekupuje kompresor, ale příštích deset let elektřiny. Než budete vybírat mezi G a GV, sežeňte si záznam spotřeby vzduchu za týden. Když odběr skáče, měnič se zaplatí sám a pořizovací rozdíl je proti tomu drobné. Když jede linka osm hodin naplno a pak stojí, ušetří víc dobře nastavená kaskáda dvou strojů než jeden velký s měničem.
Časté dotazy
- Co znamená „bezolejový" u šroubového kompresoru?
- Že v prostoru, kde se stlačuje vzduch, není žádné mazivo. U mazaných šroubových strojů se olej do bloku vstřikuje a pak se odlučuje — vždycky ho něco projde dál. Tady se rotory nemažou vůbec: mezeru drží ozubená kola, převodovkový olej je oddělený dvojím těsněním. Výsledkem je třída 0 podle ISO 8573-1.
- Proč se stlačuje ve dvou stupních?
- Bez oleje se teplo nemá čím odvádět, a jednostupňové stlačení na 8 barů by teplotu vyhnalo příliš vysoko. Rozdělení na dva stupně s mezichladičem drží teplotu v mezích a zároveň snižuje spotřebu energie.
- Vzduchem, nebo vodou?
- Vzduchem chlazený stroj nepotřebuje nic navíc, ale odvádí teplo do kompresorovny — musíte ho dostat ven vzduchotechnikou. Vodou chlazený je tišší, lehčí a místnost neohřívá, ale potřebuje okruh chladicí vody. Nad 160 kW nabízíme jen vodní chlazení.
- Kdy se vyplatí frekvenční měnič?
- Když odběr kolísá. Stroj s pevnými otáčkami běží při nízké spotřebě naprázdno a energii přitom bere; podíl chodu naprázdno roste tím víc, čím méně vzduchu odebíráte. Při rovnoměrném odběru blízko jmenovitému výkonu měnič smysl nedává.
- Jak hlučné tyhle stroje jsou?
- Od 76 do 82 dB(A) ve vzdálenosti jednoho metru. To je průmyslová technika — patří do samostatné kompresorovny, ne vedle pracoviště. Vodou chlazené verze bývají o jeden až dva decibely tišší, protože nemají velké ventilátory.
- Dá se sestavit víc strojů dohromady?
- Ano. Jednotka SCR9000 zvládne řídit síť až šestnácti kompresorů přes Modbus RS485. U téhle velikosti je sestava z několika strojů běžnější než jeden obří.
