Šroubové kompresory SCR-APM Mini: Technologie pro menší provozy
Tři stupně výbavy, 9 modelůŘada SCR-APM Mini dává do dílny techniku, která se donedávna montovala jen do velkých průmyslových strojů: motor s permanentními magnety nad třídou IE4, přímé spojení motoru se šroubovým blokem bez řemenů a převodovky a frekvenční měnič, který drží otáčky přesně na tom, co dílna zrovna spotřebuje.
Tři stupně výbavy: samostatný stroj Base, sestava TD se vzdušníkem a sušičkou, nebo FF, která k tomu přidá dvoustupňovou filtraci a automatické zpracování kondenzátu. Regulační rozsah řady je 130 až 690 litrů za minutu. Sestavy TD a FF se montují v ČR.

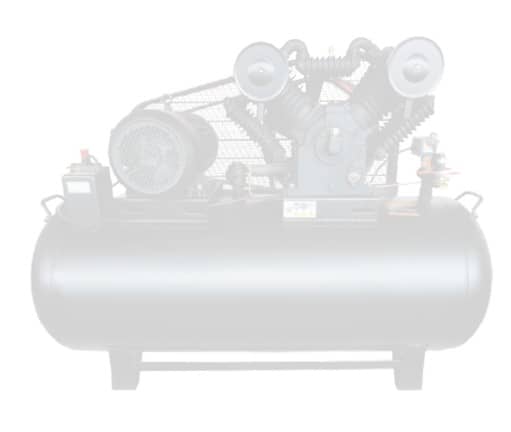

Proč šroubový místo pístového
V řemeslnictví a menších provozech býval pístový kompresor volbou hlavně kvůli ceně. Šroubová technologie ale sestoupila i do pásma menší spotřeby — a přináší sem to, co u pístového stroje nedostanete:
- trvalá dodávka stlačeného vzduchu
- vyšší energetická účinnost
- výrazně nižší hlučnost
- precizní ovládání chodu
- nízký obsah oleje
- minimální vlhkost stlačeného vzduchu
Kde se úspora bere

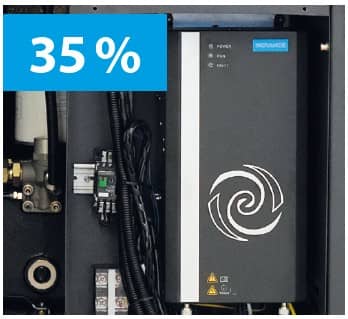

35 % — bez chodu naprázdno
Měnič plynule mění otáčky podle odběru, takže stroj nespotřebovává elektřinu ve chvílích, kdy vzduch nikdo nebere.

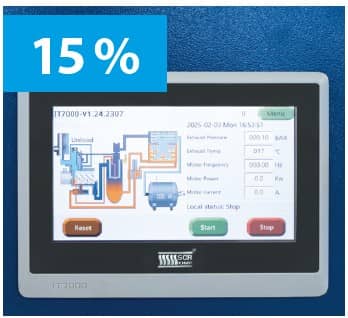

15 % — žádný zbytečný tlak
Na jednotce IT7000 si nastavíte přesně ten tlak, který potřebujete. Každý bar navíc stojí spotřebu.

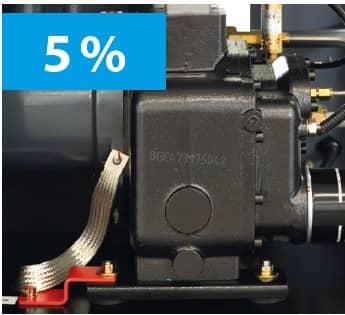

5 % — žádné převodové ztráty
Motor je s blokem spojený napřímo. Proti klínovým řemenům odpadá ztráta i jejich napínání a výměny.

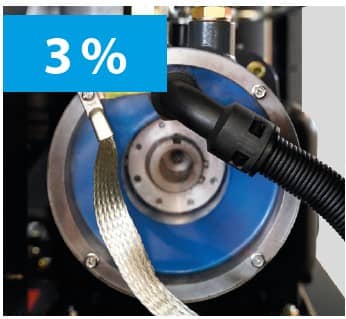

3 % — účinné motory IE4
Permanentní magnety a olejové chlazení. Účinnost překonává požadavky třídy IE4 podle IEC EN 60034.
Čím se řada vyznačuje
Motor IE4 s permanentními magnety
Chlazený olejem ze šroubového bloku. Účinnost překonává požadavky třídy IE4 podle IEC EN 60034 — a protože ho chladí olej, nepotřebuje vlastní ventilátor ani přívod čistého vzduchu.
Přímé spojení bez ztrát
Blok je spojený s motorem napřímo. Odpadají ztráty v převodu i údržba, kterou si žádají klínové řemeny, převodovka nebo pružná spojka.

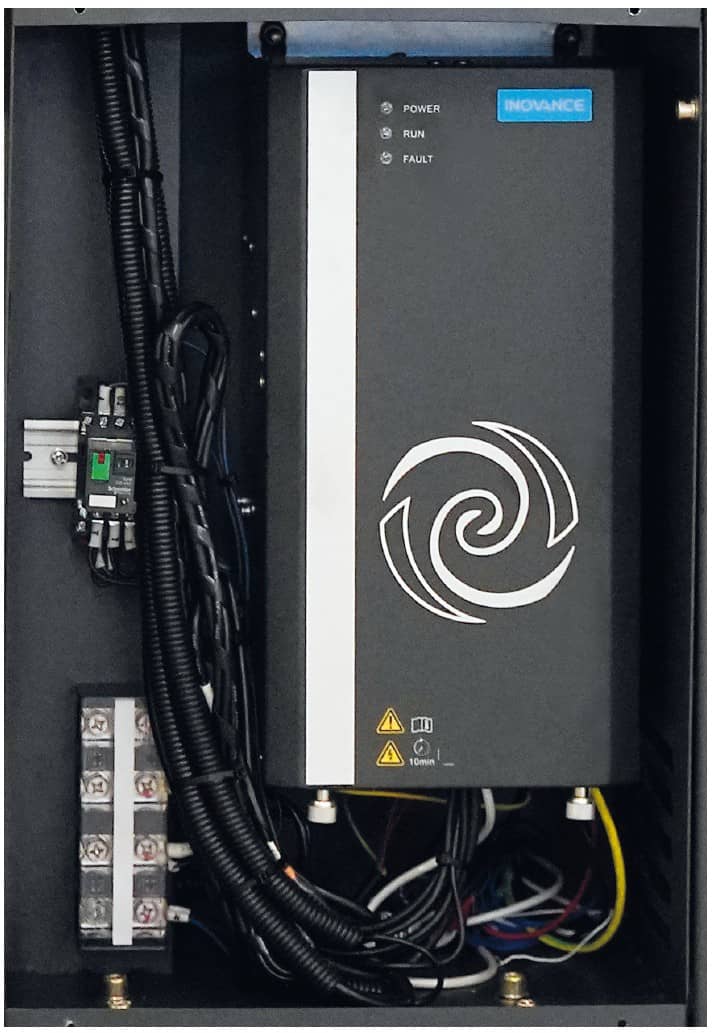

Měnič INOVANCE s vektorovým řízením
Otáčky se plynule mění podle odběru, takže stroj neběží naprázdno. Vektorové řízení drží točivý moment už od 0,1 Hz — běžné měniče pod 5 Hz účinnost ztrácejí.

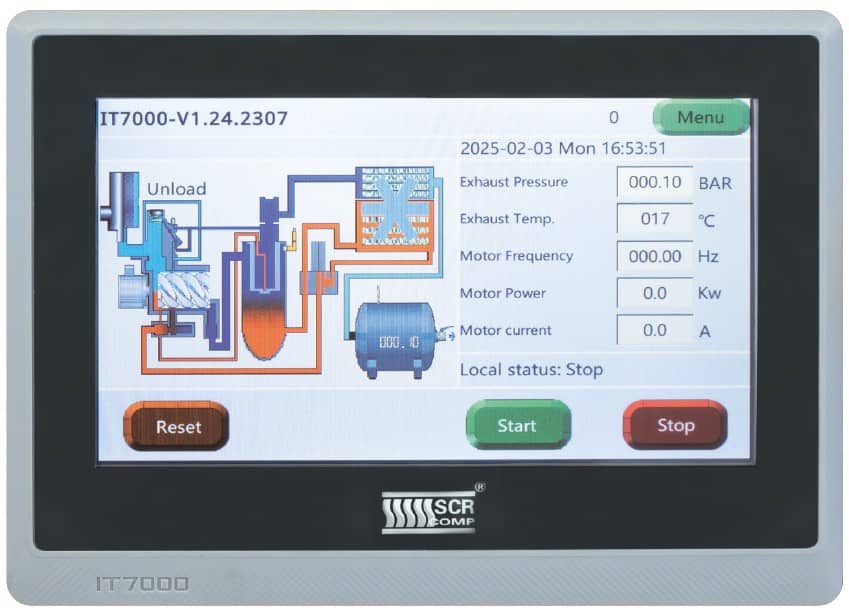

Jednotka IT7000 se 7" displejem
Barevný dotykový displej v češtině a slovenštině. Sleduje stav stroje, servisní intervaly a umožňuje týdenní plánování chodu.

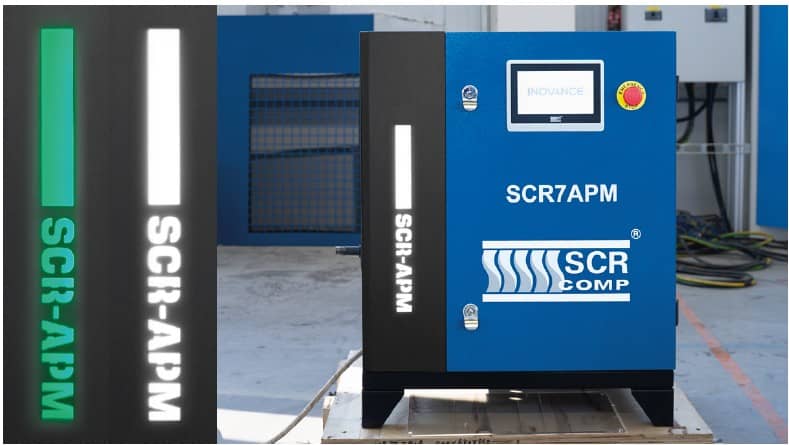

Stav poznáte od dveří
Čelní panel svítí a barvou ukazuje, jestli kompresor právě vyrábí vzduch, je v odlehčení, nebo stojí. Nemusíte k němu chodit.
Co je uvnitř

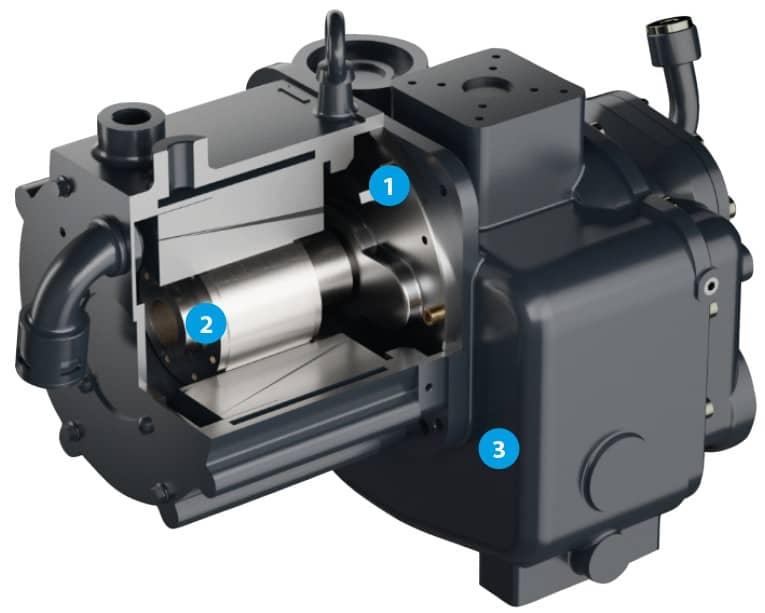

Uvnitř je olejem mazaný šroubový blok vlastní výroby s nízkými otáčkami, spojený napřímo s motorem na permanentní magnety. Kolem něj vzduchový, olejový a separační filtr, kombinovaný ventil, chladič oleje s ventilátorem a skříň frekvenčního měniče.
Samostatný stroj Base měří 650 × 600 × 860 mm a váží 180 kg. TD přidá vzdušník a sušičku, FF ještě filtraci a separátor — a je o 126 mm širší.

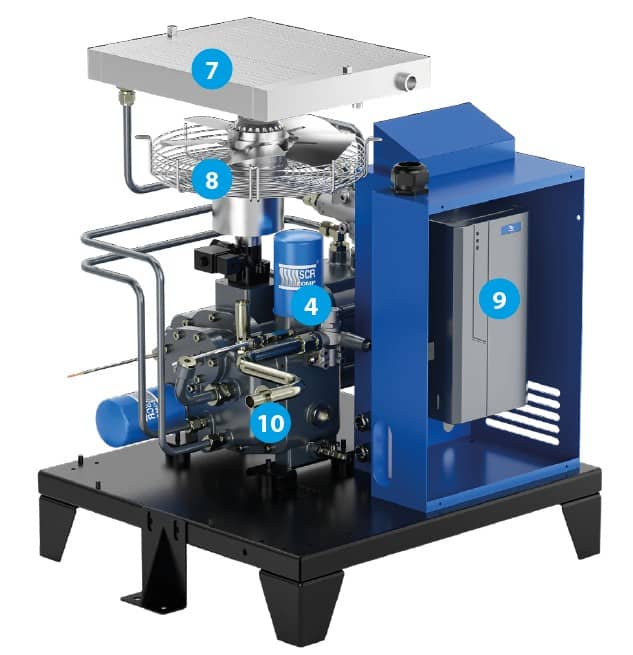

1 šroubový blok s olejovým zásobníkem · 2 motor s permanentními magnety · 3 vzduchový filtr · 4 olejový filtr · 5 separační filtr · 6 kombinovaný ventil · 7 chladič oleje · 8 ventilátor · 9 frekvenční měnič · 10 výstup vzduchu
Šroubový blok, elektromotor a olejový zásobník jsou integrované v jeden celek — proto se celý stroj vejde na půdorys 650 × 600 mm.
Tři stupně výbavy

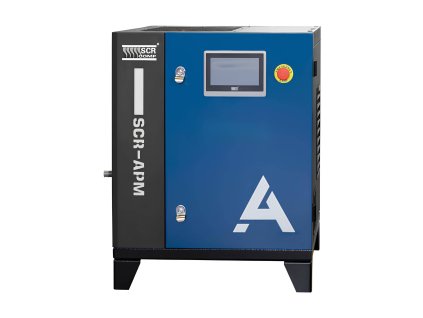

Base — samostatný stroj
Pro provozy, které mají vzdušník a sušení vyřešené odděleně. Nejmenší zástavbové rozměry z celé řady: 650 × 600 mm půdorysu.

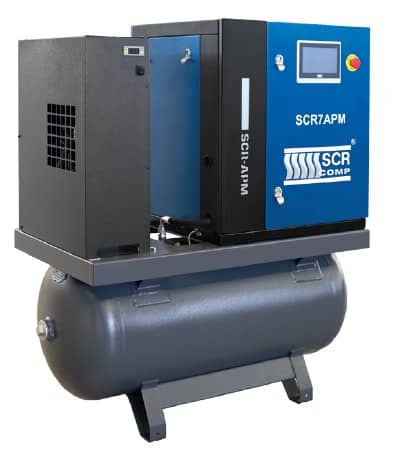

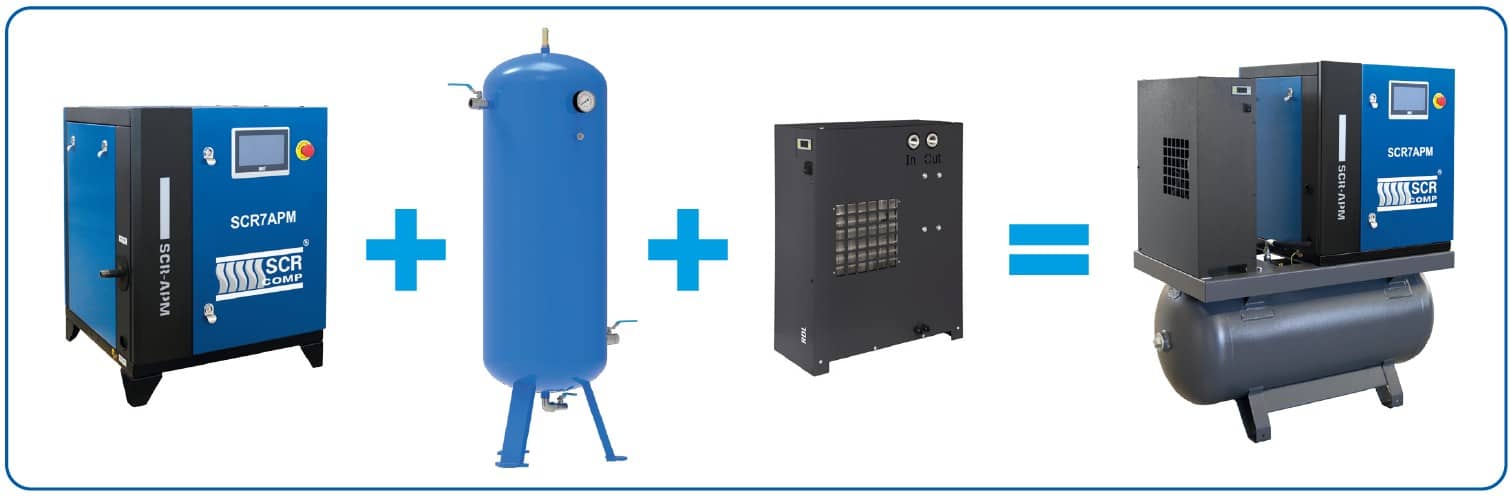

TD — sestava 3v1
Kompresor, vzdušník 200 l a kondenzační sušička RDL na jednom rámu. Odpadá projektování propojení, ubyde montážního materiálu a nepotřebujete certifikaci tlakové sestavy.
FF — nejvyšší výbava
Celá sestava TD a k ní dvoustupňová filtrace a automatické zpracování kondenzátu. Vzduch třídy 1-4-1 podle ISO 8573-1 a separátor, který olej odloučí od vody.
| Co která sestava obsahuje | ||
|---|---|---|
| Výbava | TD | FF |
| vzdušník | ano | ano |
| kondenzační sušička | ano | ano |
| předfiltr + mikrofiltr | — | ano |
| odpouštěče kondenzátu | — | ano |
| separátor voda-olej | — | ano |
Základ kompresoru a jeho hlavní technologie zůstávají u všech provedení stejné. Vyšší sestavy postupně doplňují zařízení pro úpravu vzduchu a automatické zpracování kondenzátu.
Zleva: Base samostatný stroj · TD se vzdušníkem a sušičkou · FF s filtrací a separátorem WOSM, který je vidět vpravo u nádoby.
Který model vybrat
| Šroubové kompresory SCR-APM Mini (10 bar, frekvenční měnič) | |||||||
|---|---|---|---|---|---|---|---|
| Model | Výbava | Regulační rozsah | Objemově | Příkon | Vzdušník | Sušička | Hmotnost |
| SCR-3/10APM | Base | 130 – 320 l/min | 7,8 – 19,2 m³/h | 3,6 kW | — | ne | 180 kg |
| SCR-4/10APM | Base | 200 – 510 l/min | 12,0 – 30,6 m³/h | 4,7 kW | — | ne | 180 kg |
| SCR-5,5/10APM | Base | 280 – 690 l/min | 16,8 – 41,4 m³/h | 5,8 kW | — | ne | 180 kg |
| SCR-3/10APM-200D | TD | 130 – 320 l/min | 7,8 – 19,2 m³/h | 3,6 kW | 200 l | ano | 278 kg |
| SCR-4/10APM-200D | TD | 200 – 510 l/min | 12,0 – 30,6 m³/h | 4,7 kW | 200 l | ano | 280 kg |
| SCR-5,5/10APM-200D | TD | 280 – 690 l/min | 16,8 – 41,4 m³/h | 5,8 kW | 200 l | ano | 280 kg |
| SCR-3/10APM-200FF | FF | 130 – 320 l/min | 7,8 – 19,2 m³/h | 3,6 kW | 200 l | ano | 289 kg |
| SCR-4/10APM-200FF | FF | 200 – 510 l/min | 12,0 – 30,6 m³/h | 4,7 kW | 200 l | ano | 291 kg |
| SCR-5,5/10APM-200FF | FF | 280 – 690 l/min | 16,8 – 41,4 m³/h | 5,8 kW | 200 l | ano | 291 kg |
Všechny modely: 10 bar, 400/50 V/Hz, třífázové, výstup 1/2", hlučnost 65 ± 3 dB(A) ve vzdálenosti 1 m. Rozměry Base 650 × 600 × 860 mm, TD 1 257 × 655 × 1 364 mm, FF 1 257 × 781 × 1 364 mm. Výtlak FAD měřen podle ISO 1217 při maximálním tlaku daného modelu.
#showmore#

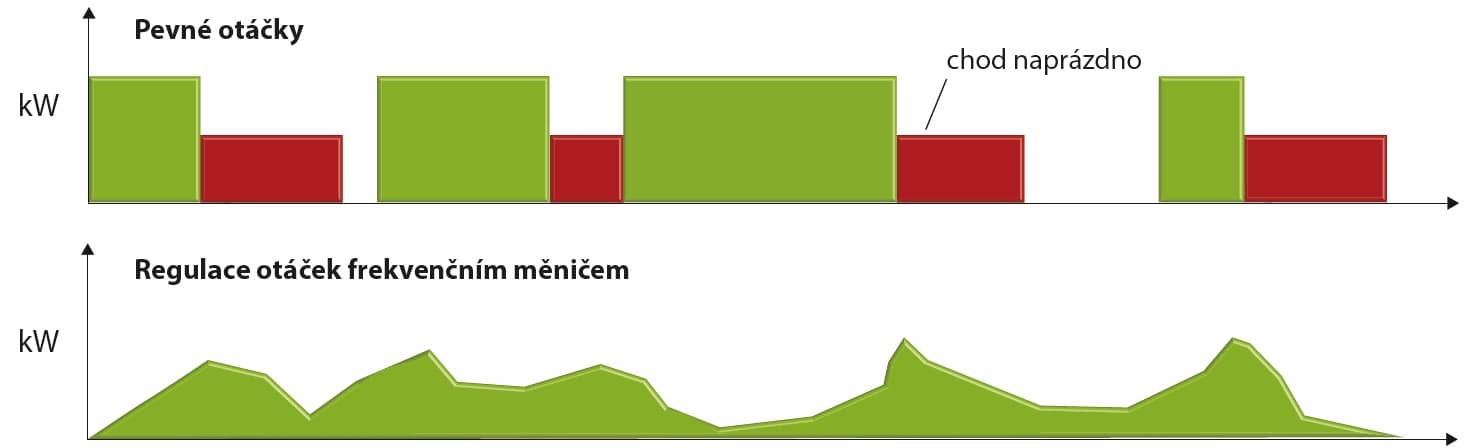

Jak vzniká chod naprázdno
Kompresor s pevnými otáčkami jede v cyklech. Po startu stlačuje vzduch a motor je v zátěži. Jakmile dosáhne potřebného tlaku, přepne do chodu naprázdno — vzduch už nevyrábí, ale motor dál otáčí šroubovým blokem a spotřebovává energii.
Chod naprázdno usnadňuje další rozběh, jenže trvá desítky sekund a energii spotřebuje bez užitku. Výrobce uvádí, že jde zpravidla o desítky procent celkové spotřeby. A platí přitom nepříjemná úměra: čím méně vzduchu odebíráte, tím větší podíl chodu naprázdno — právě tam se otevírá největší prostor k úspoře.
Co umí jednotka IT7000
- barevný dotykový displej
- menu v českém a slovenském jazyce
- obrazovka 7"
- zobrazení a nastavení parametrů
- týdenní plán chodu stroje
- archiv chybových hlášení
- automatický restart
Sestavy na jednom rámu

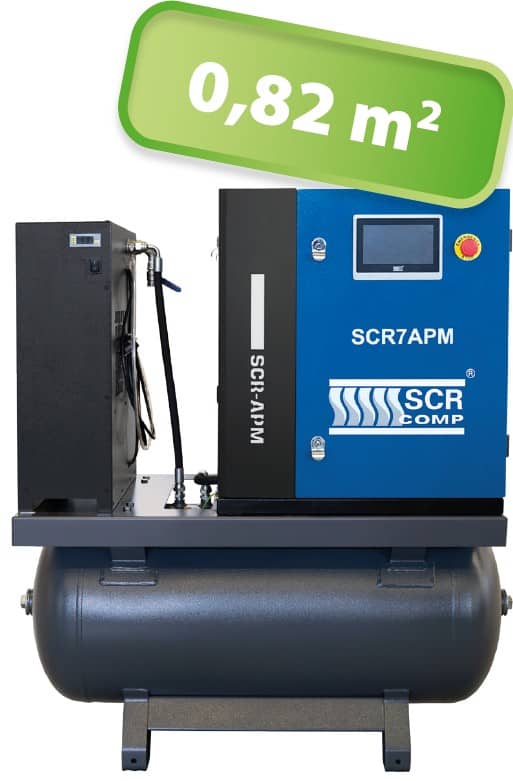

Sestavy TD i FF zaberou instalační plochu jen 0,82 m². Koncept usnadňuje instalaci, šetří místo a dodá kvalitní vzduch pro napájená zařízení:
- instalační plocha pouze 0,82 m²
- extrémně rychlé uvedení do provozu
- minimální náklady na instalaci
- bez nákladů na certifikaci sestavy tlakové nádoby
- perfektní kvalita stlačeného vzduchu
Co stojí elektřina
| Roční náklady na elektrickou energii (Kč) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Příkon | 1 000 MH | 2 000 MH | 4 000 MH | ||||||
| 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | |
| 3 kW | 12 000 | 15 000 | 18 000 | 24 000 | 30 000 | 36 000 | 48 000 | 60 000 | 72 000 |
| 4 kW | 16 000 | 20 000 | 24 000 | 32 000 | 40 000 | 48 000 | 64 000 | 80 000 | 96 000 |
| 5,5 kW | 22 000 | 27 500 | 33 000 | 44 000 | 55 000 | 66 000 | 88 000 | 110 000 | 132 000 |
Tabulka je převzatá z katalogu výrobce. Ukazuje, kolik stojí elektřina pro daný příkon podle ročního náběhu motohodin a ceny za kWh — tedy o kolik jde, když se spotřeba sníží.
Údržba a servis
Levnější údržba
Odpadají výměny a napínání klínových řemenů a nejsou tu praskající ani netěsnící hadice. Přímý pohon nemá co udržovat.

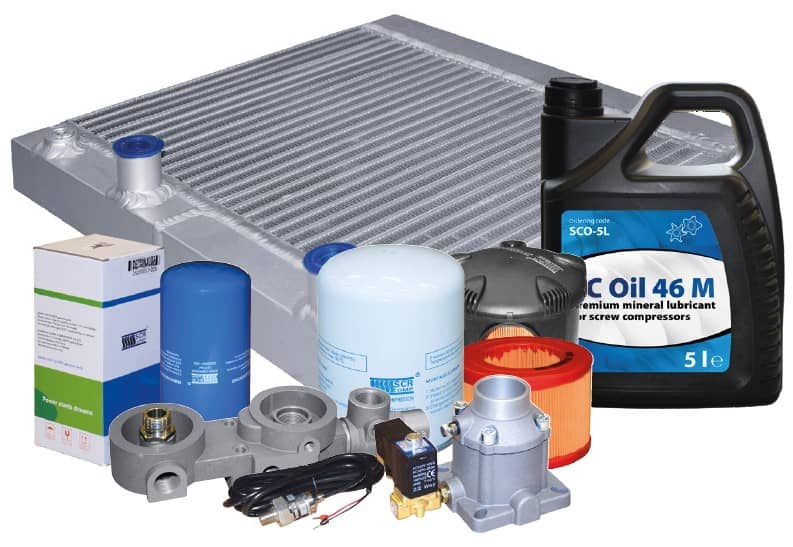

Originální díly a maziva
Aby stroj držel výkon a nehavaroval, patří do něj jen originální náplně a filtry. Díl vyberete podle dokumentace nebo podle označení přímo na něm ve stroji.
Servisní síť
Údržbu zajišťuje síť servisních partnerů po celé republice, takže odpadají zbytečné náklady na výjezdy techniků.
Nemusíte kupovat — pronájem SCRent
Nový kompresor nemusíte kupovat. Program SCRent umožňuje pořídit stroj formou dlouhodobého pronájmu na pět let s měsíčními splátkami — ve spolupráci s Raiffeisenbank.
Měsíční splátka není jen cena stroje dělená šedesáti. Zahrnuje všechno, co vás za pět let provozu čeká. Sami si platíte jedině spotřebovanou elektřinu.
Bez velké jednorázové investice
Kompresor máte hned, aniž byste museli uvolnit větší částku na investici.
Splátky jsou přímý firemní náklad
Nájem se účtuje přímo do nákladů a netýkají se ho odpisy.
Jasné náklady na pět let dopředu
Ve splátce je „all inclusive" všechno kolem kompresoru kromě energie. Žádné překvapení uprostřed období.
Šetříte hned od začátku
Moderní úsporný stroj sníží spotřebu okamžitě — úspora začíná dřív, než by doběhla klasická investice.
Co je v měsíční splátce
- cena vybraného modelu šroubového kompresoru SCR
- cena vybraných typů zařízení pro úpravu vzduchu
- pravidelná údržba po celou dobu nájmu, bez omezení počtem provozních hodin
- havarijní servis — veškeré náklady na havárie během nájmu
- odborná instalace všech zařízení
- transport všech zařízení na místo instalace
- revize tlakových nádob
- bezplatná ekologická likvidace olejů a filtračních vložek
- pojištění proti poškození i odcizení po celou dobu nájmu
- proškolení obsluhy pro správný provoz a základní údržbu
- slevy na pořizovaná zařízení, náhradní díly a oleje
Kde se řada nasazuje
Dílny přecházející z pístového stroje
Trvalá dodávka vzduchu místo přerušovaného chodu, výrazně nižší hluk a sušší vzduch v rozvodu.
Autoservisy a pneuservisy
Odběr kolísá podle toho, kolik stání je obsazených. Měnič se přizpůsobí, místo aby stroj běžel naprázdno.
Lakovny a povrchové úpravy
Verze FF dodá vzduch třídy 1-4-1 — bez pevných částic a prakticky bez oleje.
Provozy hlídající spotřebu
Kde je elektřina na faktuře vidět a chod naprázdno se nevyplácí.
Ventilek radí
Tenhle stroj vydělává tím, co nedělá. Neběží naprázdno, neztrácí energii v řemenech a nefouká vzduch do většího tlaku, než potřebujete. Žádná z těch tří věcí není na první pohled vidět — všechny tři jsou ale vidět na faktuře. Tabulka nad tímhle odstavcem není od nás, je z katalogu výrobce; porovnejte si ji s tím, co za elektřinu platíte dnes.
Časté dotazy
- Co znamená APM v označení?
- Je to zkratka pro motor s permanentními magnety. Číslo za pomlčkou je příkon motoru v kilowattech, číslo za lomítkem tlak v barech. Přípona -200D označuje sestavu TD s dvousetlitrovým vzdušníkem a sušičkou, -200FF nejvyšší výbavu s filtrací a separací kondenzátu.
- Čím se liší Base, TD a FF?
- Technika kompresoru je u všech tří stejná. Base je samostatný stroj. TD přidá na společný rám vzdušník 200 l a kondenzační sušičku. FF k tomu přidá předfiltr, mikrofiltr a automatický odvod i separaci kondenzátu. Sestavy TD a FF se montují v ČR.
- Proč jsou u výtlaku dvě čísla?
- Je to regulační rozsah frekvenčního měniče. První číslo je minimum, na které se stroj stáhne při nízkém odběru, druhé maximum ve špičce. Právě tahle regulace ruší chod naprázdno, na kterém stroje s pevnými otáčkami spotřebovávají elektřinu bez užitku — výrobce z ní počítá 35 % úspory.
- Jaký vzduch dodává verze FF?
- Předfiltr AAFM mezi kompresorem a sušičkou a mikrofiltr AAFS na výstupu dávají za referenčních podmínek vzduch třídy 1-4-1 podle ISO 8573-1. Kondenzát z obou filtrů i sušičky odvádějí plovákové odpouštěče, ze vzdušníku elektronický odpouštěč LD — bez ztráty vyrobeného vzduchu. Separátor WOSM pak odloučí olej od vody, takže zbytkovou vodu lze vylít do odpadu.

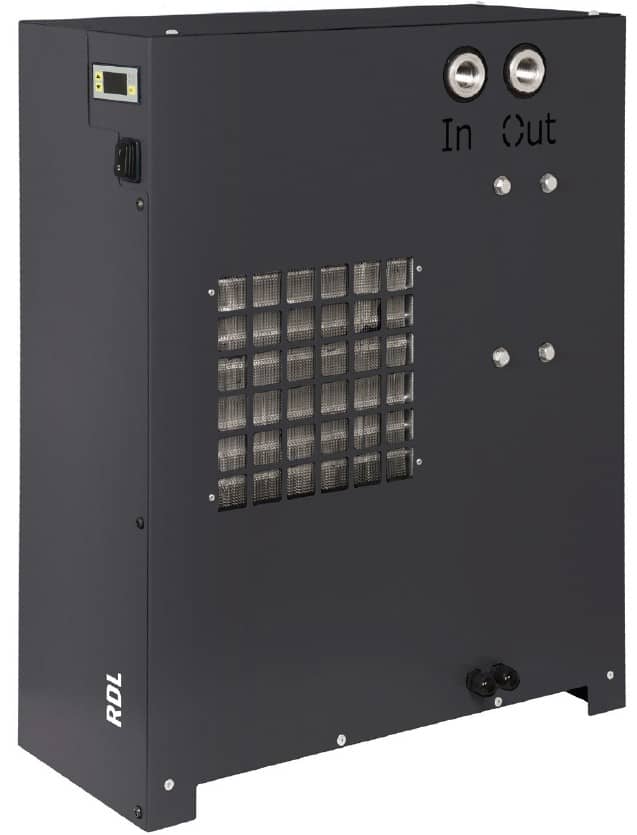

- Jak je to se sušičkou u sestav TD a FF?

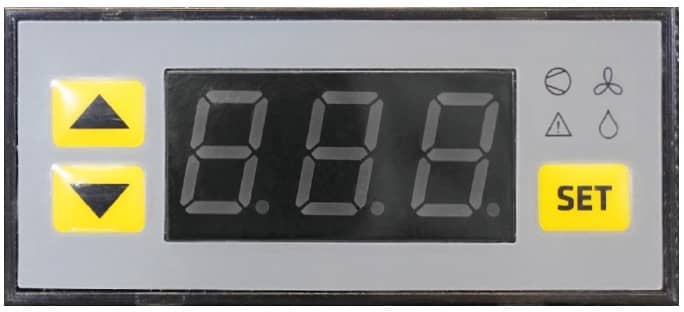

- Sušička RDL drží tlakový rosný bod +5 °C a pracuje s ekologickým chladivem R513a. Má vlastní elektronickou řídicí jednotku se segmentovým displejem. Proč se vzduch vůbec suší, rozebírá Proč a jak sušit stlačený vzduch.
- Vyplatí se šroubový kompresor místo pístového?
- Když stroj běží pár hodin týdně, pístový kompresor stačí a pořídíte ho levněji. Šroubový se vrací tam, kde jede denně a dlouho — dodává vzduch trvale, je výrazně tišší a do rozvodu pouští méně oleje a vlhkosti.
- Kdo SCR vyrábí?
- Shanghai Screw Compressor Co., Ltd, založená v roce 2000. Přes 250 zaměstnanců na ploše 80 000 m², z toho více než desetina ve vývoji. Výroba podle ISO 9001, certifikace CE i UL, výkonnost strojů kontrolují audity SGS. Stroje se vyvážejí do více než 80 zemí. Od roku 2018 běží joint venture s japonským výrobcem Anest Iwata, který v SCR zavedl svůj systém řízení kvality.

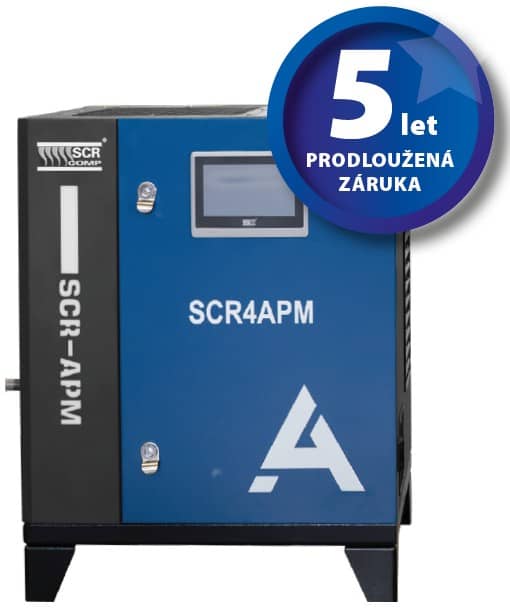

- Jak je to se zárukou?
- Základní záruka je dva roky s možností prodloužení na pět let. Prodloužení není omezené počtem provozních hodin ani nevyžaduje servisní smlouvu. Podmínkou je používání originálních maziv a filtrů.
