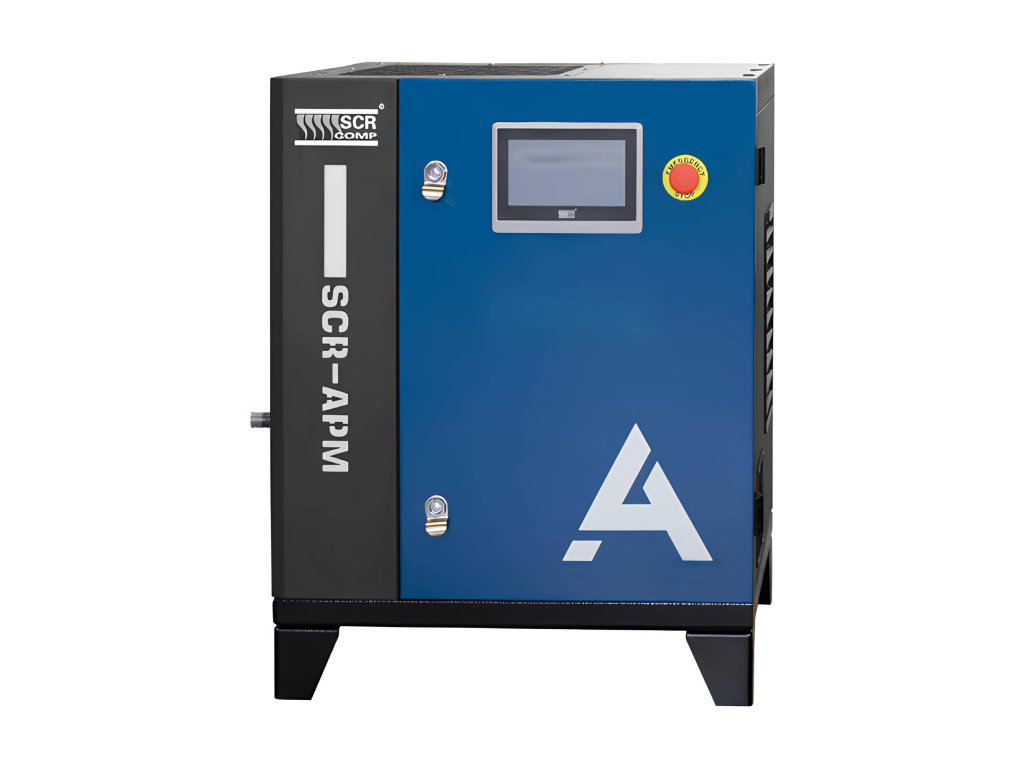

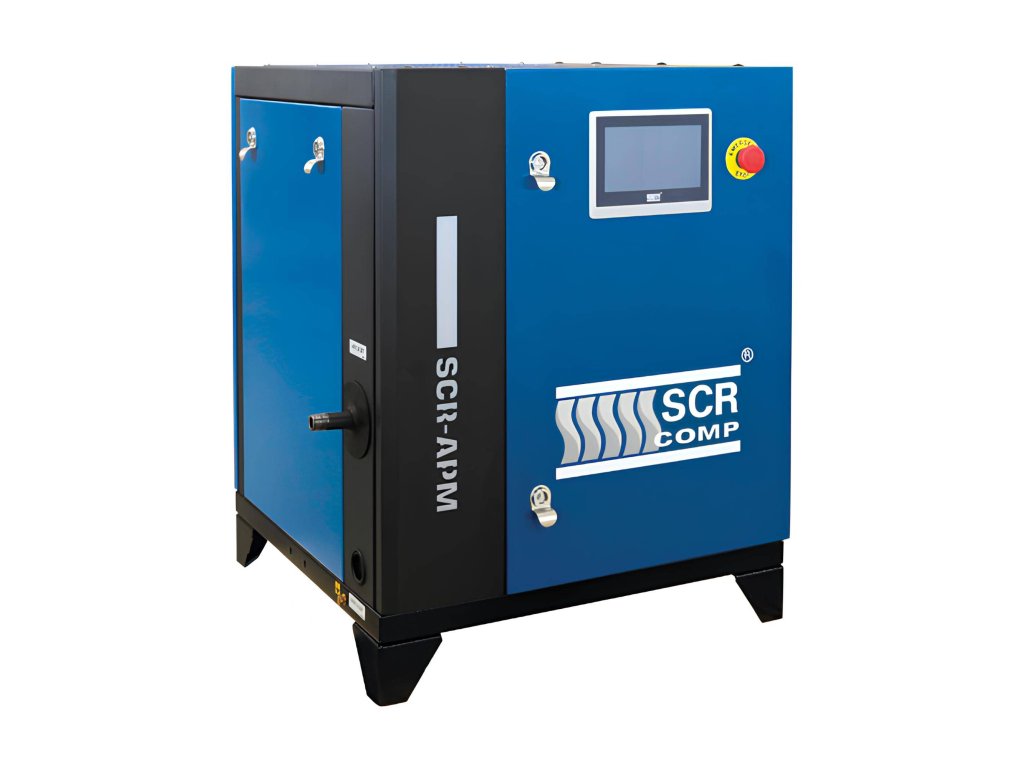

Šroubový kompresor SCR-5,5/10APM příkon motoru 5,8 kW, dodávaný tlak 10 bar, objemový výkon 41,4 Nm³/h
Kód: SCR-5-5/10APM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nejsilnější stroj bez vzdušníku: 696 l/min při deseti barech. Pořád ve stejné skříni 650 × 600 × 860 mm a při stejných 180 kg jako obě menší — do dílny se tedy vejde stejně snadno, jen dá dvakrát tolik vzduchu než trojka.
Proč 10 barů a čím se reguluje
Regulace jde od deseti barů dolů ke čtyřem a měnič drží otáčky podle odběru. Poměr 127 l/min na kilowatt je prakticky stejný jako u čtyřky — nad čtyřmi kilowatty už se účinnost nezlepšuje, přibývá jen výkon.
| Stroje bez vzdušníku — tři výkony ve shodné skříni | |||
|---|---|---|---|
| Objednací číslo | Příkon | Výtlak | Na kilowatt |
| SCR-3/10APM | 3,7 kW | 320 l/min | 86 l/min |
| SCR-4/10APM | 4 kW | 510 l/min | 128 l/min |
| SCR-5,5/10APM — tento stroj | 5,5 kW | 696 l/min | 127 l/min |
Všechny tři výkony sdílejí skříň 650 × 600 × 860 mm, hmotnost 180 kg i hlučnost 65 dB(A) — liší se jen množstvím vzduchu a spotřebou. Poslední sloupec ukazuje, kolik litrů dostanete z každého kilowattu příkonu.
Čím se liší od sousedů
Proti SCR-4/10APM je to o 186 l/min víc za o 37 % vyšší příkon. Vyplatí se, když odběr trvale přesahuje pět set litrů — jinak bude pětapůlka jezdit na část výkonu a zaplatíte za rezervu, kterou nevyužijete.
Co je uvnitř

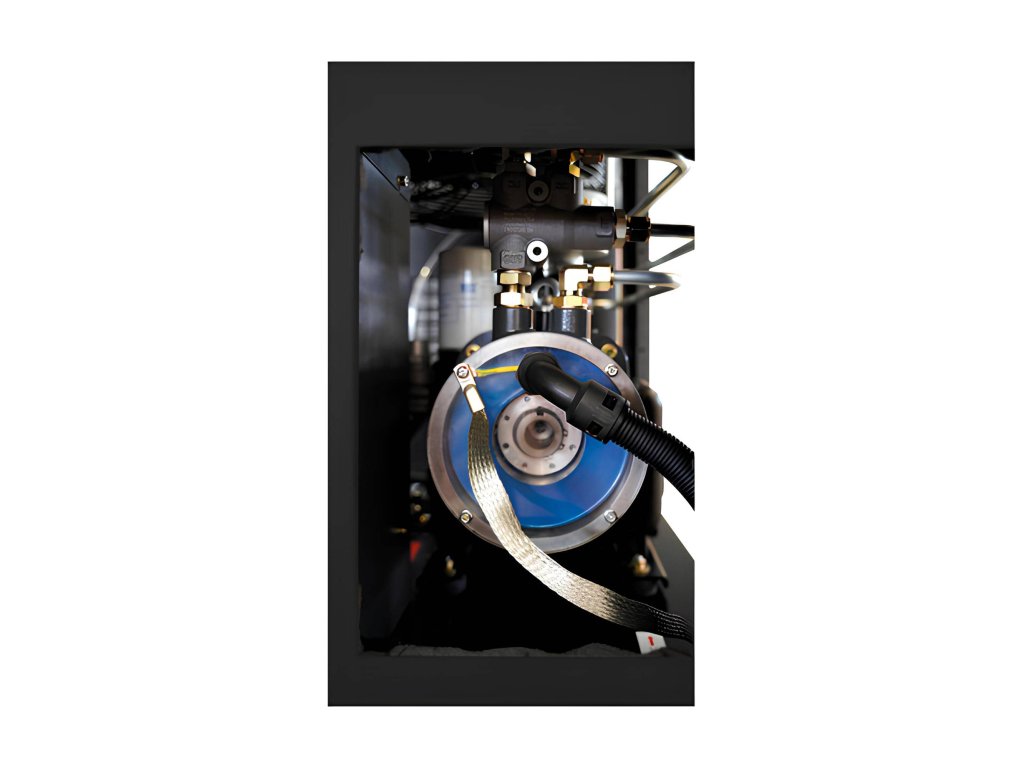

Motor s permanentními magnety
Olejový okruh chladí blok i motor. Žádný ventilátor navíc, žádná ložiska k mazání — u stroje s 696 l/min je to o starost míň.
Přímý převod 1:1
Čistý přenos síly bez údržby. U stroje, který má běžet denně, je hlavní to, co se nemusí kontrolovat.

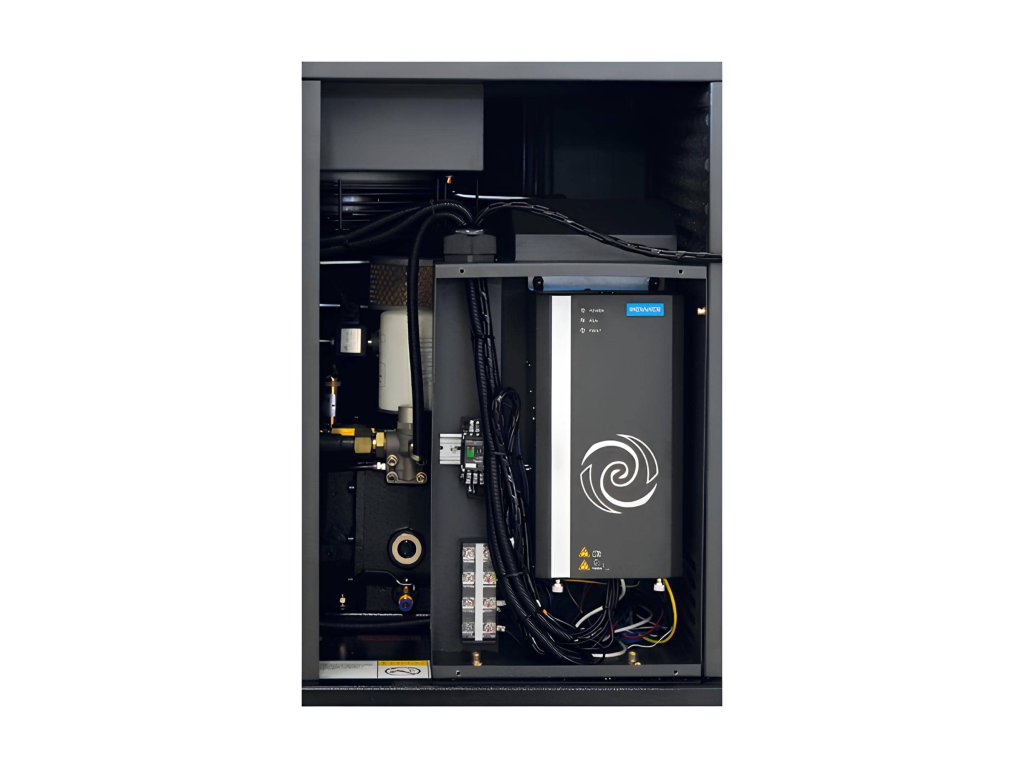

Frekvenční měnič INOVANCE
Klasický kompresor plýtvá v chodu naprázdno. Tenhle při 696 l/min jede jen tolik, kolik dílna zrovna spotřebuje.
Šroubový blok s nízkými otáčkami
Moderní profil rotorů drží účinnost i při nižších otáčkách. Proto stroj o 5,5 kW stihne 696 litrů za minutu bez zbytečného hluku.
Dotyková jednotka IT7000
Přesné nastavení tlaku znamená, že nepoženete rozvod na deset barů, když stačí šest. Každý zbytečný bar stojí zhruba 7 % spotřeby.
Kam se stroj vejde
Odvětrání 1 600 m³/h je u všech tří stejné, ale pětapůlka ho spotřebuje nejrychleji — v malé uzavřené místnosti poroste teplota a stroj se odstaví dřív, než čekáte. Hlučnost je 65 dB(A), tedy úroveň běžného hovoru.
| SCR-5,5/10APM — údaje pro projekt | |
|---|---|
| Objemový výkon | 696 l/min · 41,8 m³/h |
| Rozsah tlaku | 4 – 10 bar |
| Rozměry d × š × v | 650 × 600 × 860 mm |
| Zabraná plocha | 0,39 m² |
| Hmotnost | 180 kg |
| Připojení | 1/2" |
| Hlučnost | 65 dB(A) |
| Potřeba odvětrání | 1 600 m³/h |
| Napětí | 400 V / 50 Hz |
Výbava

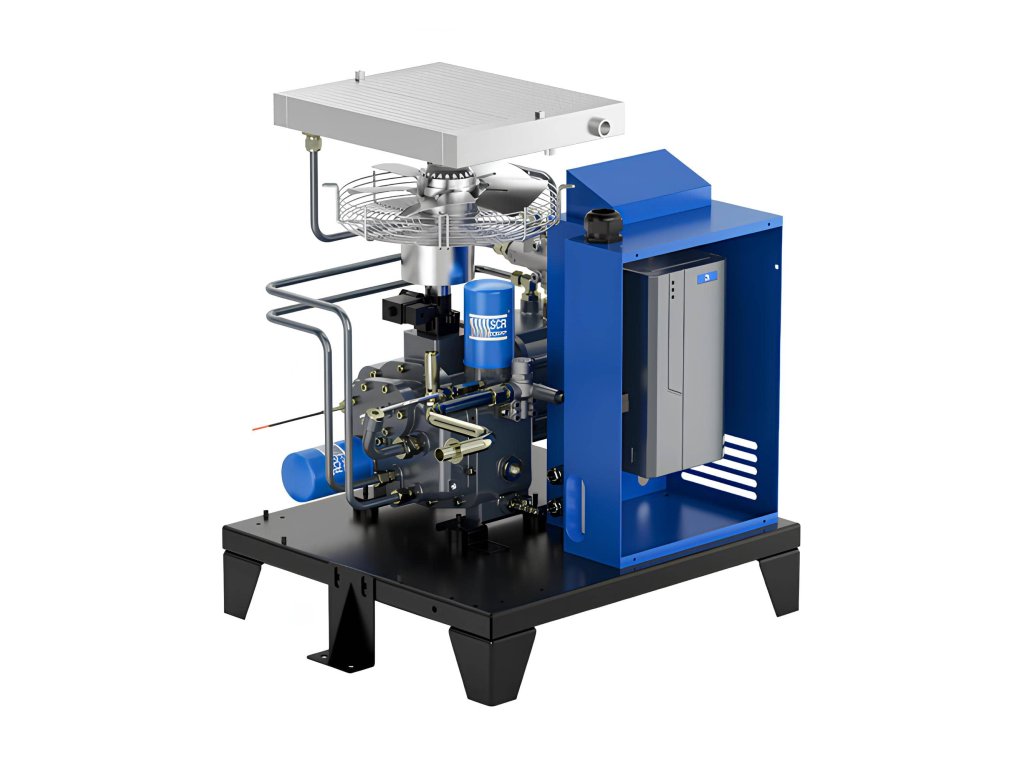

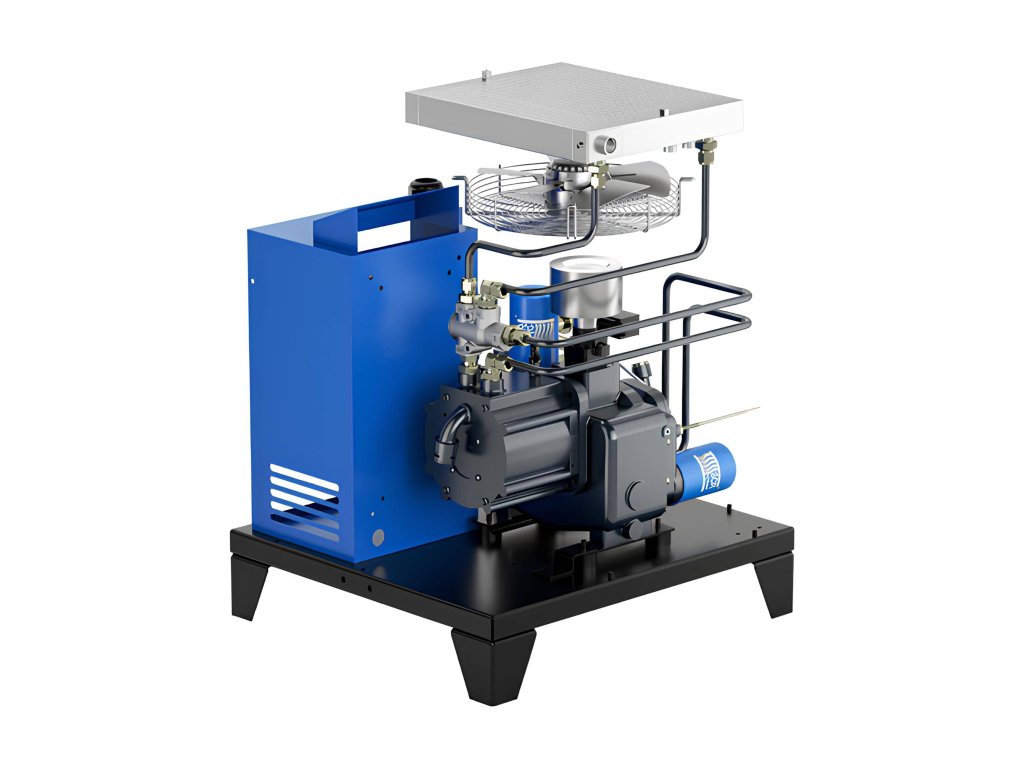

Šroubový blok vlastní výroby s nízkými otáčkami, motor s permanentními magnety chlazený olejem přímo z bloku a přímý převod 1:1 bez řemenů. Chladič, kombinovaný ventil a trojice filtrů doplňují celek.
- motor s permanentními magnety nad třídou IE4, chlazený olejem ze šroubového bloku
- přímý převod 1:1 — bez klínových řemenů, převodovky i pružné spojky
- frekvenční měnič INOVANCE s vektorovým řízením, moment už od 0,1 Hz
- šroubový blok vlastní výroby s nízkými otáčkami a moderním profilem rotorů
- dotyková jednotka IT7000 se 7" displejem, týdenním plánem a archivem chyb
- automatický restart po výpadku a detailní sledování stavu stroje
- podsvícení čelního panelu signalizuje stav stroje přes celou dílnu
- vzduchový, olejový a separační filtr, kombinovaný sací ventil
- prodloužená záruka 5 let bez omezení motohodin a bez servisních smluv
K téhle velikosti se hodí vzdušník aspoň 200 l — najdete ho v tlakových nádobách. Hotovou sestavu se sušičkou má SCR-5,5/10APM-200D, verzi s filtrací SCR-5,5/10APM-200FF. Přehled řady je v řadě SCR-APM Mini.
Všechny tři holé stroje mají stejnou skříň i hmotnost. Vybíráte tedy jen podle odběru — místo v dílně to nerozhodne.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 696 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1/2" |
| Příkon motoru: | 5,5 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 65 dB(A) |
| Hmotnost: | 180 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
| Délka: | 650 mm |
| Šírka: | 600 mm |
| Výška: | 860 mm |
| Minimální tlak: | 4 bar |
| Ventilace: | 1 600 m³/h |
