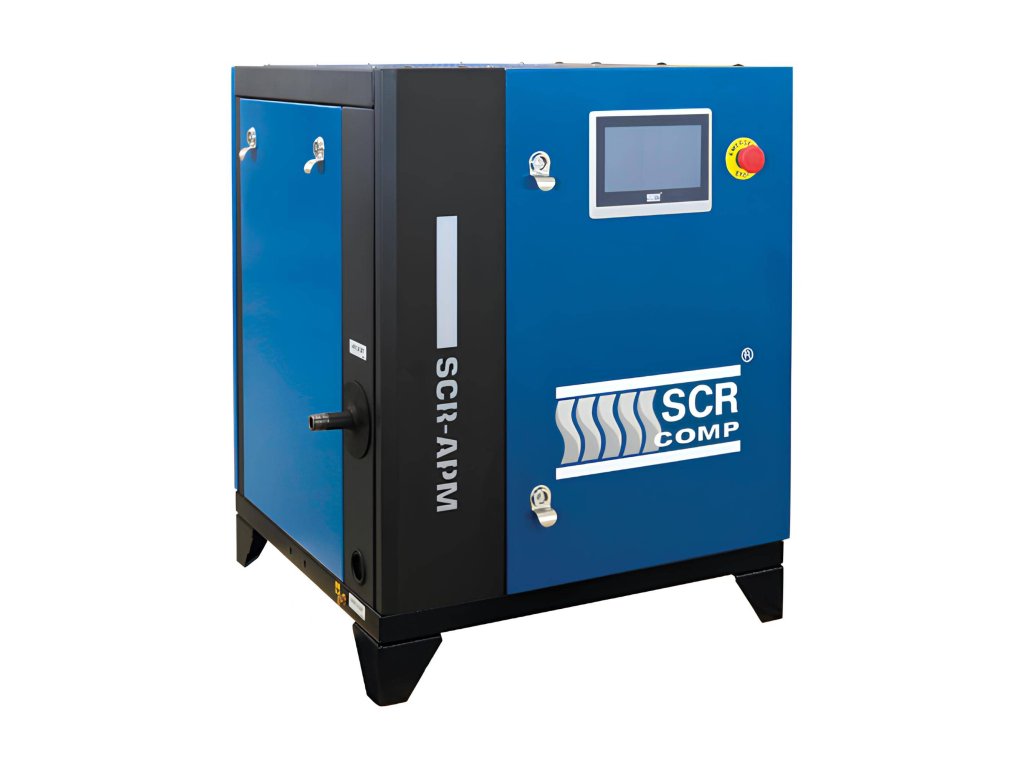

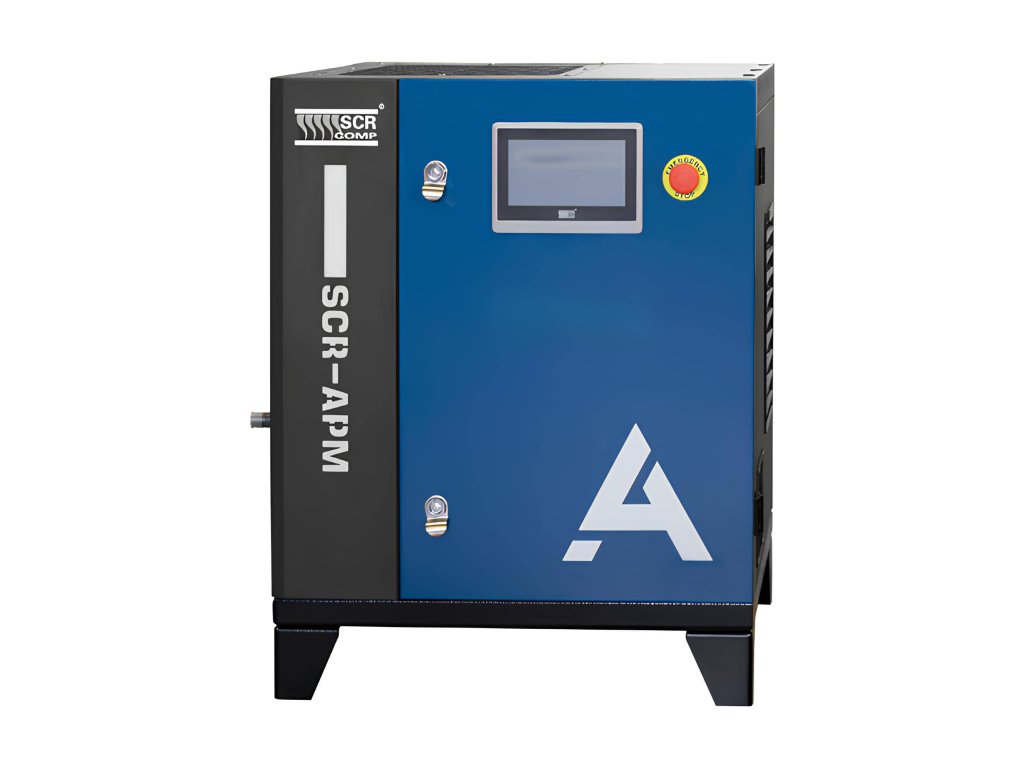

Šroubový kompresor SCR-4/10APM příkon motoru 4,7 kW, dodávaný tlak 10 bar, objemový výkon 30,6 Nm³/h
Kód: SCR-4/10APM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nejlepší poměr výkonu k příkonu v celé řadě. Za osm procent vyššího příkonu než trojka dá 510 l/min místo 320 — tedy o 59 % vzduchu víc. Stejná skříň, stejných 180 kg, stejných 0,39 m².
Proč 10 barů a čím se reguluje
Deset barů nastavených, čtyři bary jako spodní mez regulace. Měnič mění otáčky plynule podle odběru, takže stroj nejede naprázdno. 128 l/min na kilowatt je nejvyšší hodnota řady — na dvě pneumatické pistole zároveň nebo na lakovnu.
| Stroje bez vzdušníku — tři výkony ve shodné skříni | |||
|---|---|---|---|
| Objednací číslo | Příkon | Výtlak | Na kilowatt |
| SCR-3/10APM | 3,7 kW | 320 l/min | 86 l/min |
| SCR-4/10APM — tento stroj | 4 kW | 510 l/min | 128 l/min |
| SCR-5,5/10APM | 5,5 kW | 696 l/min | 127 l/min |
Všechny tři výkony sdílejí skříň 650 × 600 × 860 mm, hmotnost 180 kg i hlučnost 65 dB(A) — liší se jen množstvím vzduchu a spotřebou. Poslední sloupec ukazuje, kolik litrů dostanete z každého kilowattu příkonu.
Čím se liší od sousedů
Proti SCR-3/10APM přidá 190 l/min a nezabere ani centimetr navíc. Nahoře stojí SCR-5,5/10APM se 696 l/min, ta ale spotřebuje o 37 % víc proudu za o 36 % víc vzduchu — tam už je poměr vyrovnaný. Čtyřka je zlom, kde se ještě vydělává.

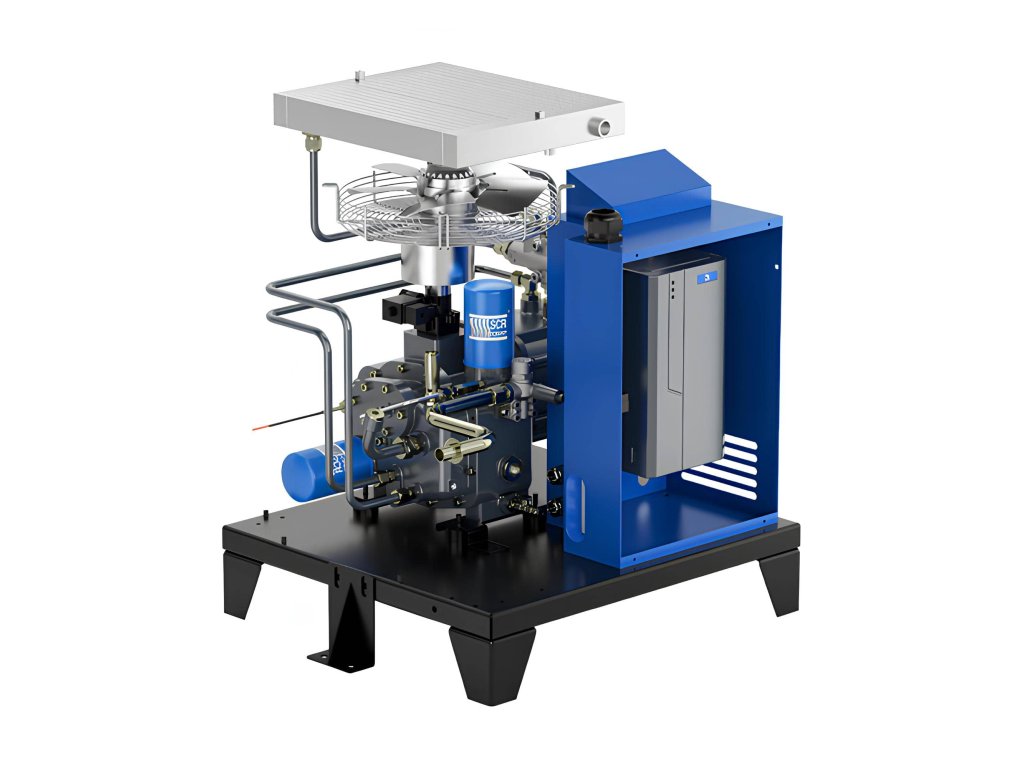

Co je uvnitř

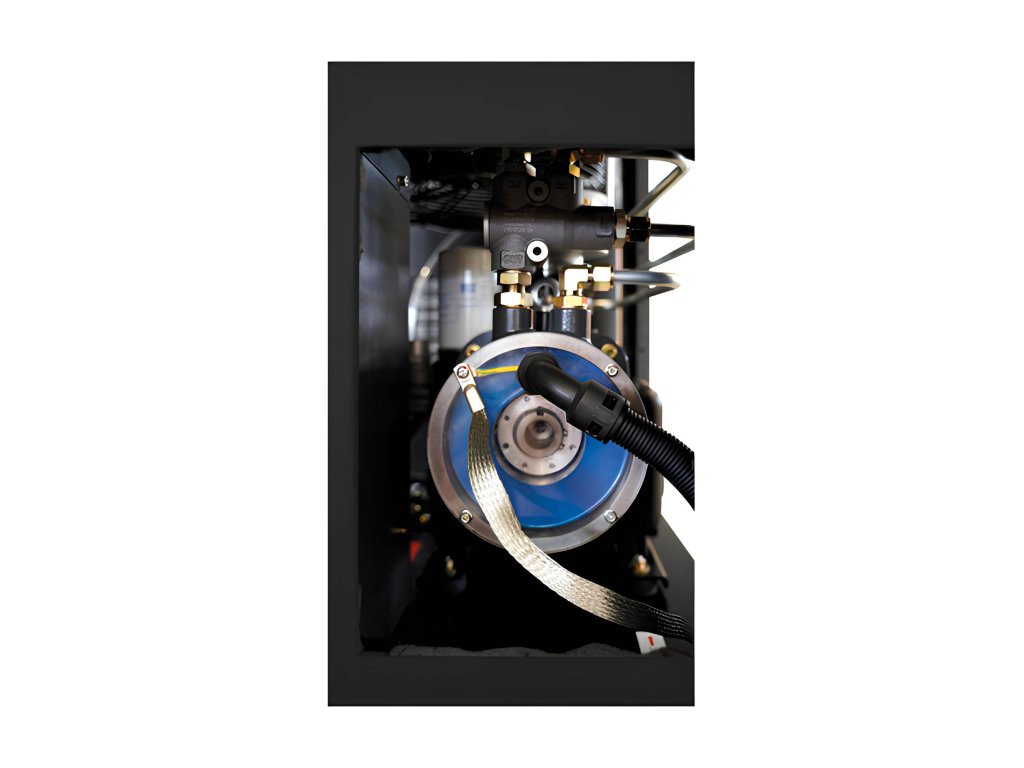

Motor s permanentními magnety
Permanentní magnety místo klece. Na 4 kW dodá 510 l/min, tedy 128 litrů na každý kilowatt příkonu.
Přímý převod 1:1
Žádný řemen, který by prokluzoval. Celý příkon 4 kW jde do bloku, nic se nerozptýlí v převodu.

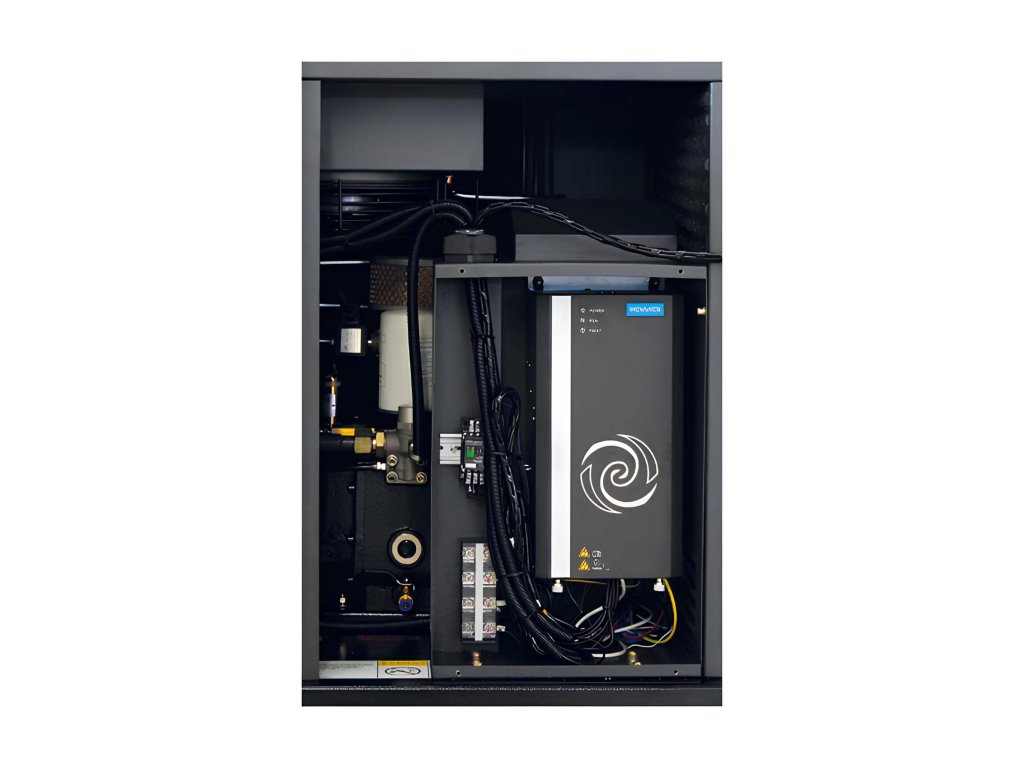

Frekvenční měnič INOVANCE
Místo odfukování přebytku ubere otáčky. Tlak si nastavíte kdekoli mezi čtyřmi a deseti bary a měnič ho udrží.

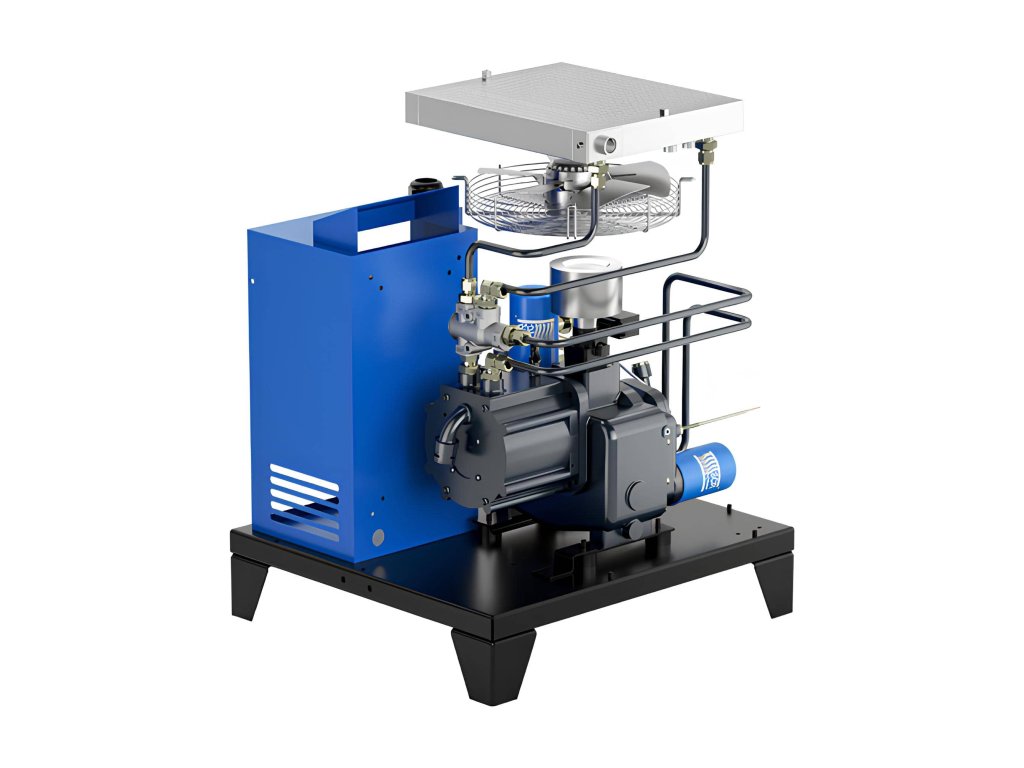

Šroubový blok s nízkými otáčkami
Olejem mazaný blok dodá 510 l/min a přitom zůstane na 65 dB(A). Můžete si vedle něj povídat.
Dotyková jednotka IT7000
Naplánujete, kdy má stroj běžet, a on se sám spustí i vypne. Podsvícení čelního panelu ukáže přes celou dílnu, jestli vyrábí, odlehčuje nebo stojí.
Kam se stroj vejde
Půdorys 650 × 600 mm a výška 860 mm znamená, že stroj postavíte i do rohu dílny. Odvětrat je potřeba 1 600 m³ za hodinu — u zavřené místnosti to bývá limit dřív než sám kompresor. Vzdušník si přikupte podle odběru.
| SCR-4/10APM — údaje pro projekt | |
|---|---|
| Objemový výkon | 510 l/min · 30,6 m³/h |
| Rozsah tlaku | 4 – 10 bar |
| Rozměry d × š × v | 650 × 600 × 860 mm |
| Zabraná plocha | 0,39 m² |
| Hmotnost | 180 kg |
| Připojení | 1/2" |
| Hlučnost | 65 dB(A) |
| Potřeba odvětrání | 1 600 m³/h |
| Napětí | 400 V / 50 Hz |
Výbava
Filtrace vzduchu i oleje, kombinovaný ventil, chladič a vlastní olejový okruh, kterým se chladí i motor. Podsvícení čelního panelu ukáže přes celou dílnu, jestli stroj vyrábí, odlehčuje nebo stojí.
- motor s permanentními magnety nad třídou IE4, chlazený olejem ze šroubového bloku
- přímý převod 1:1 — bez klínových řemenů, převodovky i pružné spojky
- frekvenční měnič INOVANCE s vektorovým řízením, moment už od 0,1 Hz
- šroubový blok vlastní výroby s nízkými otáčkami a moderním profilem rotorů
- dotyková jednotka IT7000 se 7" displejem, týdenním plánem a archivem chyb
- automatický restart po výpadku a detailní sledování stavu stroje
- podsvícení čelního panelu signalizuje stav stroje přes celou dílnu
- vzduchový, olejový a separační filtr, kombinovaný sací ventil
- prodloužená záruka 5 let bez omezení motohodin a bez servisních smluv
Když k tomu potřebujete i sušičku a vzdušník, podívejte se na sestavu SCR-4/10APM-200D — je to týž stroj na jednom rámu se vším. Samostatné nádoby máme v tlakových nádobách, celou řadu v řadě SCR-APM Mini.
Tohle je ten krok v řadě, který se vyplatí skoro vždycky. Mezi trojkou a čtyřkou nepřibude ani kilo hmotnosti, jen vzduch.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 510 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1/2" |
| Příkon motoru: | 4,0 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 65 dB(A) |
| Hmotnost: | 180 kg |
| Motor: | Elektrický |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
| Délka: | 650 mm |
| Šírka: | 600 mm |
| Výška: | 860 mm |
| Minimální tlak: | 4 bar |
| Ventilace: | 1 600 m³/h |
