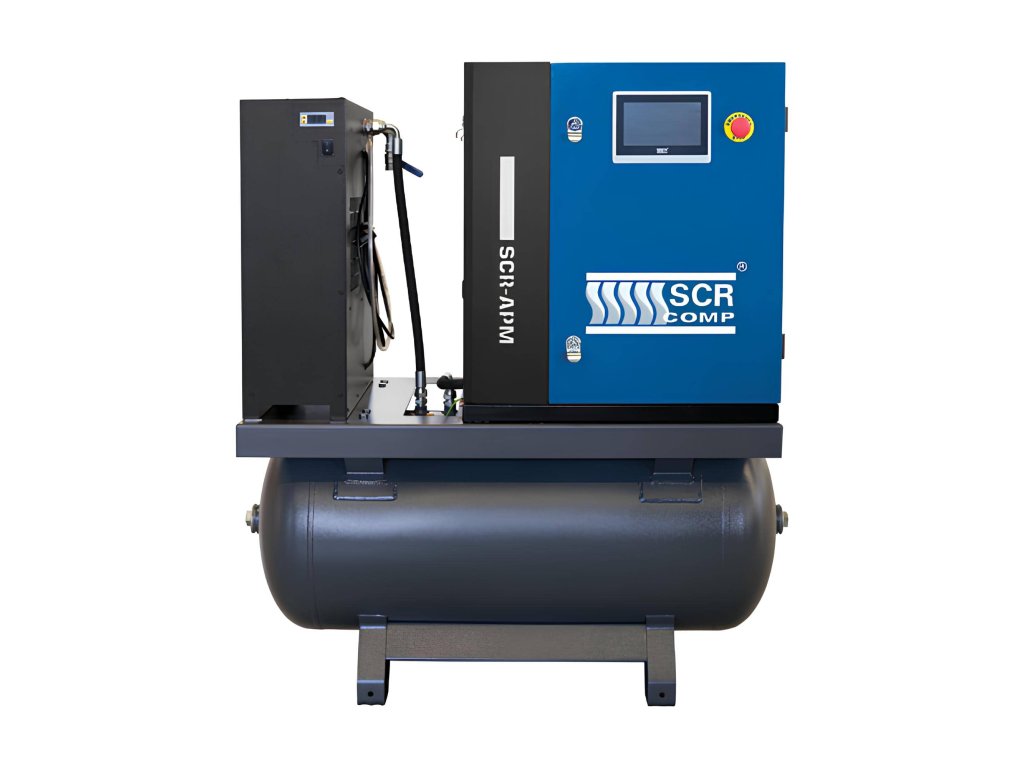

Šroubový kompresor 3v1 - SCR-4/10APM-200D příkon motoru 4,7 kW, dodávaný tlak 10 bar, objemový výkon 30,6 Nm³/h
Kód: SCR-4/10APM-200D.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nejrozumnější sestava celé řady. Za osm procent vyššího příkonu než trojka dá 510 l/min, a to ve stejné skříni, se stejnou sušičkou i stejným vzdušníkem 200 l. Hmotnost 279 kg, půdorys 0,82 m².
Proč 10 barů a čím se reguluje
Deset barů nastavených, čtyři jako spodní hranice regulace. 128 l/min na kilowatt je nejlepší poměr v řadě — a protože vzdušník vyrovnává špičky, běží stroj většinu času v pásmu, kde je měnič nejúčinnější.
| Sestavy 3v1 — tři výkony, shodná sušička i vzdušník | |||
|---|---|---|---|
| Objednací číslo | Příkon | Výtlak | Na kilowatt |
| SCR-3/10APM-200D | 3,7 kW | 320 l/min | 86 l/min |
| SCR-4/10APM-200D — tento stroj | 4 kW | 510 l/min | 128 l/min |
| SCR-5,5/10APM-200D | 5,5 kW | 696 l/min | 127 l/min |
Všechny tři výkony sdílejí skříň 1 257 × 655 × 1 364 mm, hmotnost 279 kg i hlučnost 65 dB(A) — liší se jen množstvím vzduchu a spotřebou. Poslední sloupec ukazuje, kolik litrů dostanete z každého kilowattu příkonu.
Čím se liší od sousedů
Proti SCR-3/10APM-200D přidá 190 l/min a nezabere nic navíc. Nahoře je SCR-5,5/10APM-200D se 696 l/min, ta už ale spotřebuje o 37 % víc proudu. Čtyřka je bod, kde se výkon ještě kupuje levně.

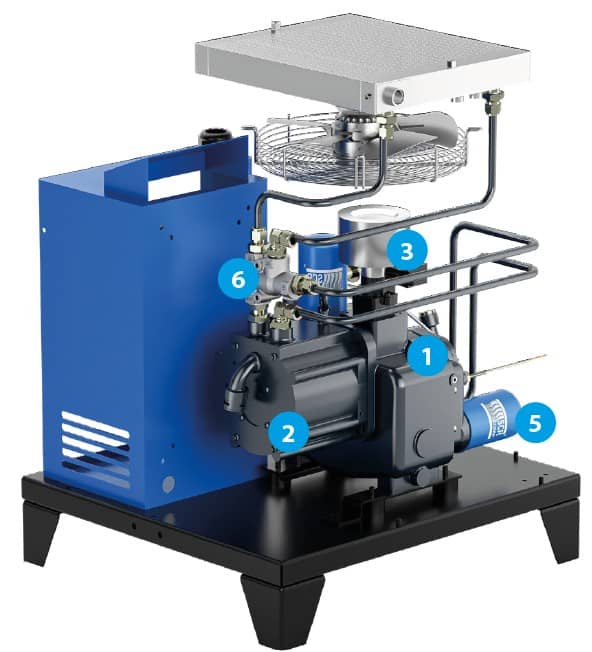

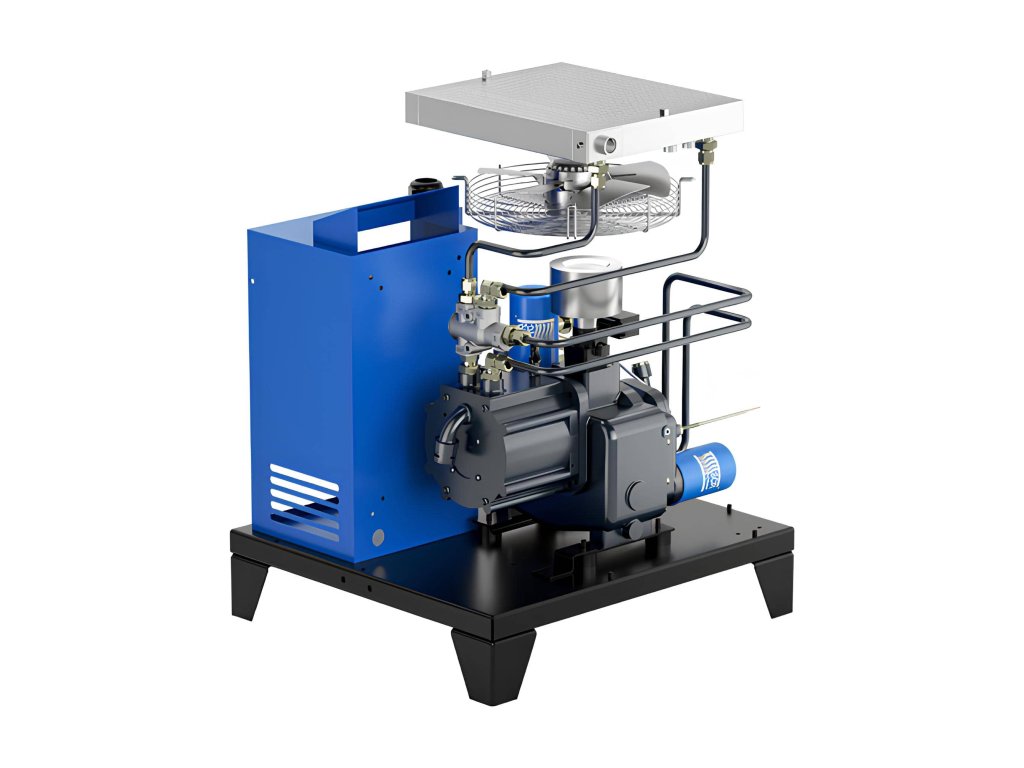

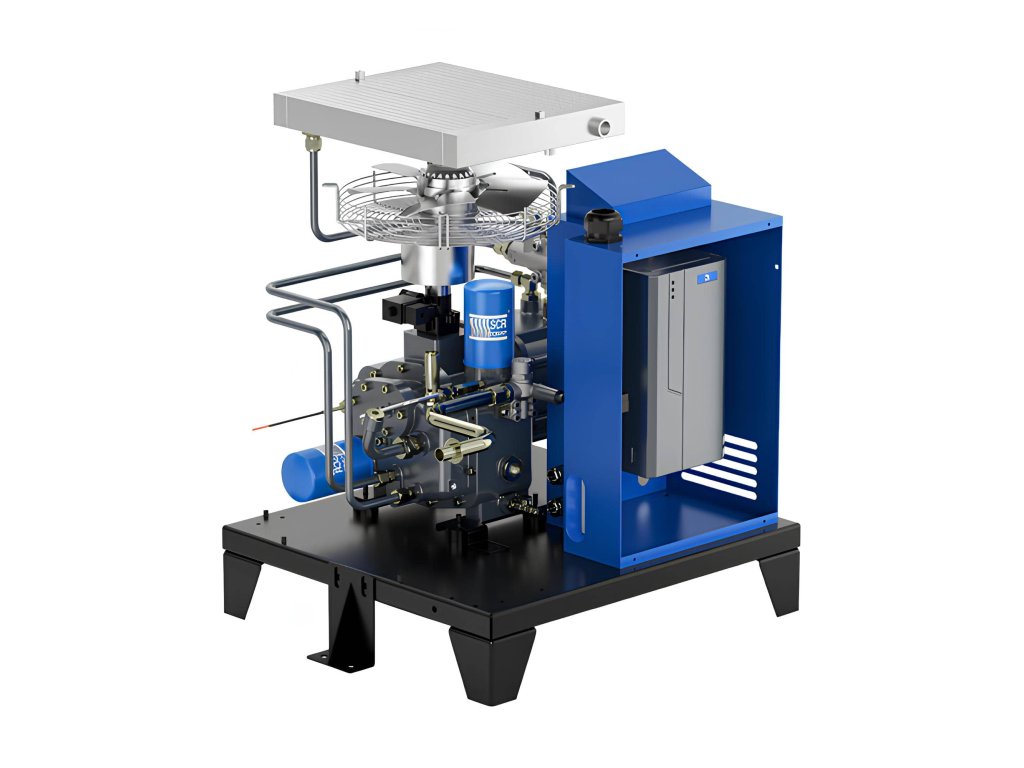

Co je uvnitř

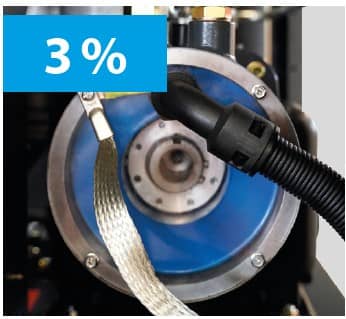

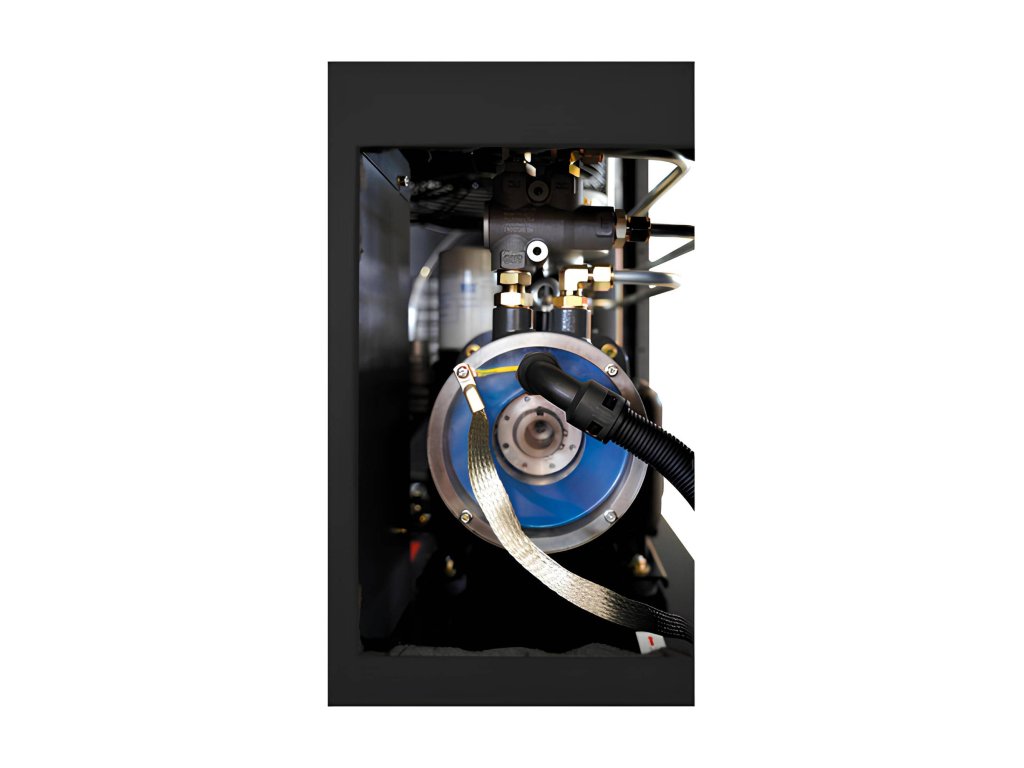

Motor s permanentními magnety
Permanentní magnety místo klece. Na 4 kW dodá 510 l/min, tedy 128 litrů na každý kilowatt příkonu.
Přímý převod 1:1
Žádný řemen, který by prokluzoval. Celý příkon 4 kW jde do bloku, nic se nerozptýlí v převodu.

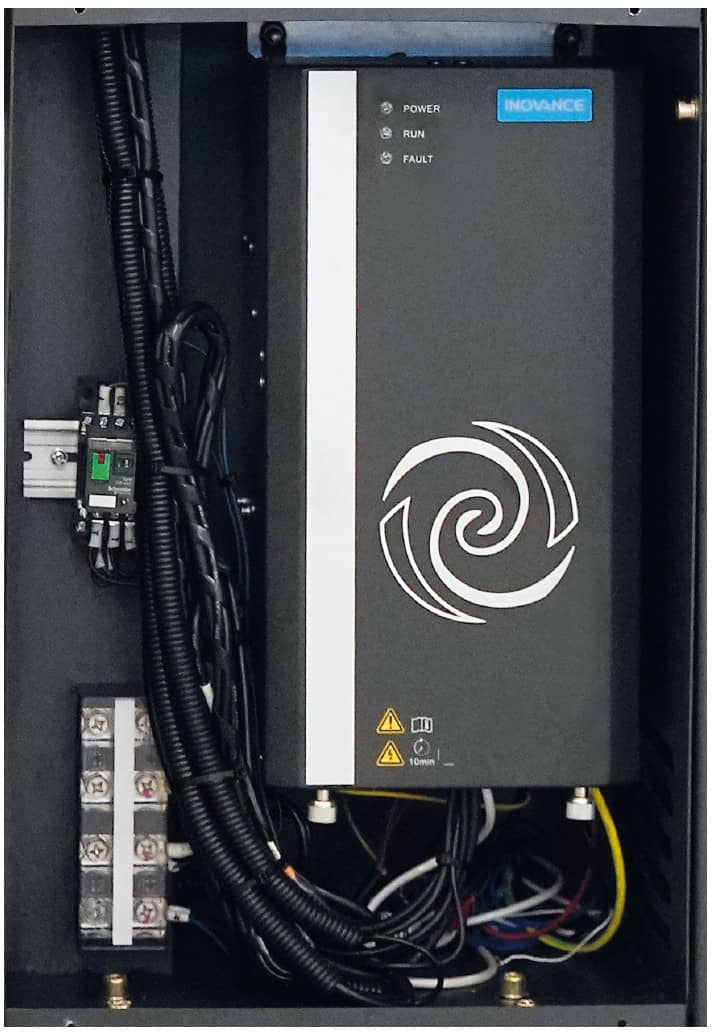

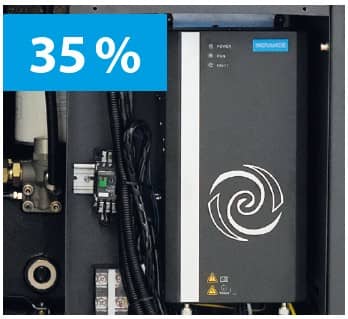

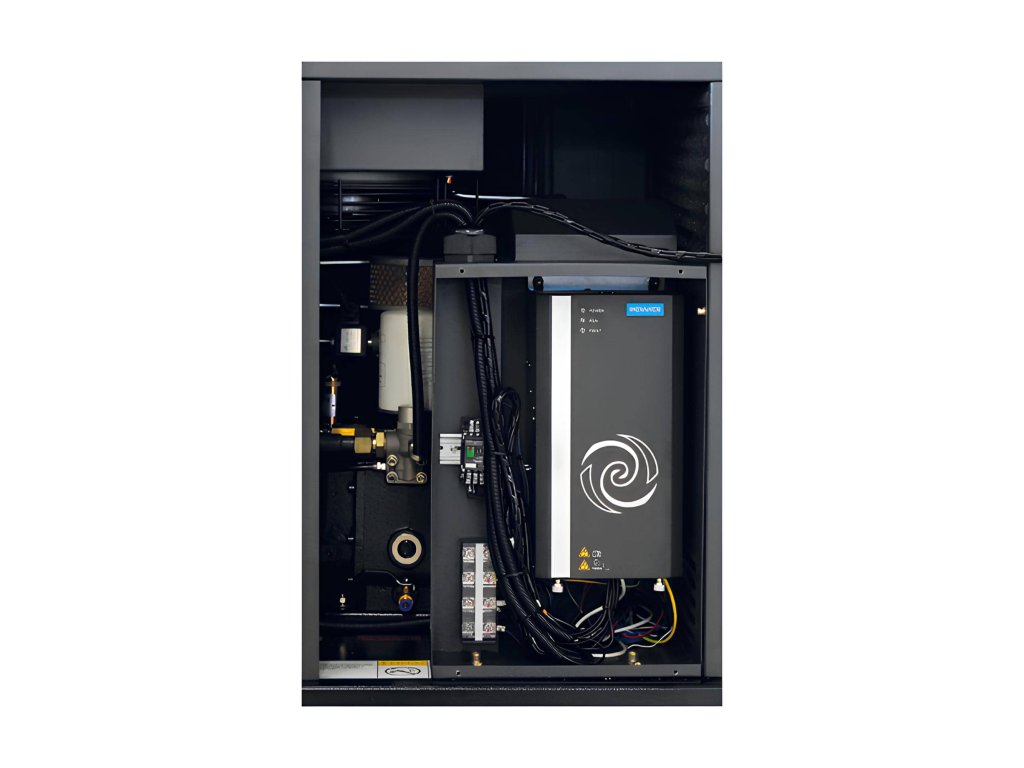

Frekvenční měnič INOVANCE

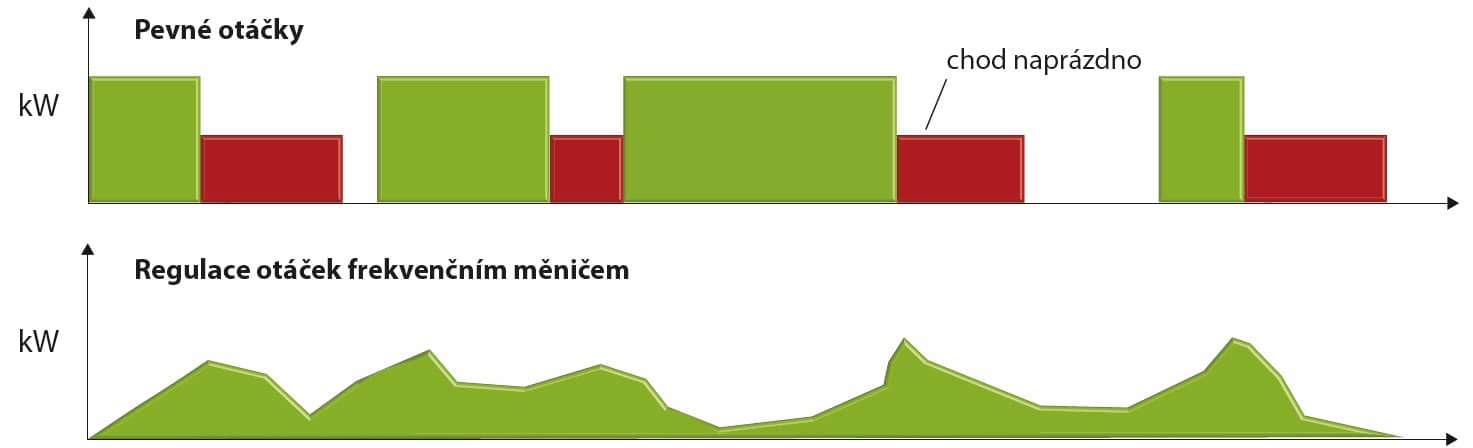

Místo odfukování přebytku ubere otáčky. Tlak si nastavíte kdekoli mezi čtyřmi a deseti bary a měnič ho udrží.

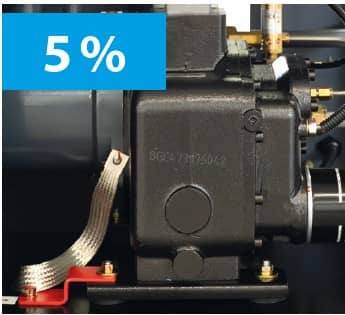

Šroubový blok s nízkými otáčkami
Olejem mazaný blok dodá 510 l/min a přitom zůstane na 65 dB(A). Můžete si vedle něj povídat.

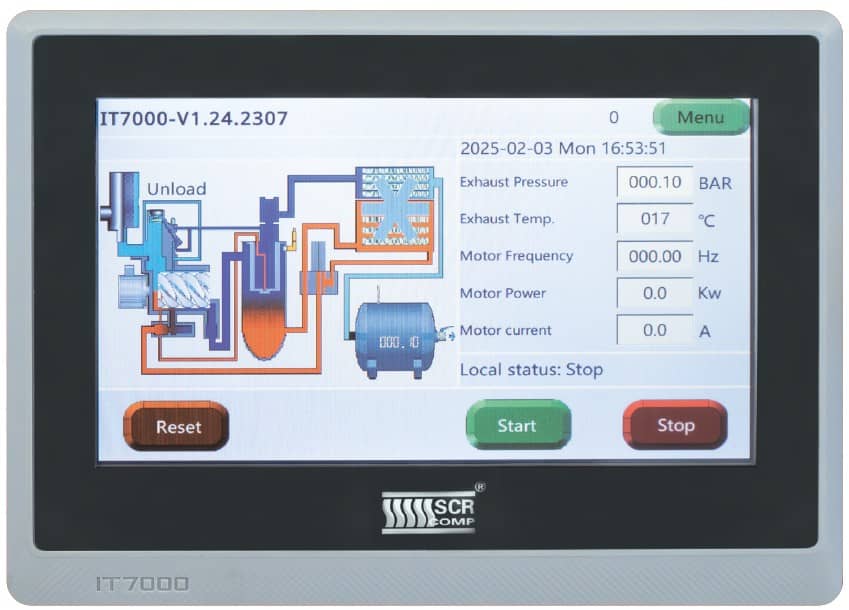

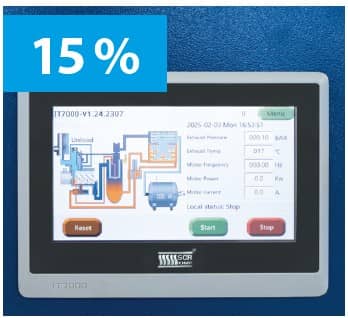

Dotyková jednotka IT7000
Naplánujete, kdy má stroj běžet, a on se sám spustí i vypne. Podsvícení čelního panelu ukáže přes celou dílnu, jestli vyrábí, odlehčuje nebo stojí.
Kam se stroj vejde
Výška 1 364 mm a délka 1 257 mm znamená, že se sestava dostane běžnými dveřmi. Odvětrání 1 600 m³/h platí pro celou řadu — u sestavy je ale důležitější, protože sušička odvádí teplo do stejné místnosti.
| SCR-4/10APM-200D — údaje pro projekt | |
|---|---|
| Objemový výkon | 510 l/min · 30,6 m³/h |
| Rozsah tlaku | 4 – 10 bar |
| Rozměry d × š × v | 1 257 × 655 × 1 364 mm |
| Zabraná plocha | 0,82 m² |
| Hmotnost | 279 kg |
| Připojení | 1/2" |
| Hlučnost | 65 dB(A) |
| Potřeba odvětrání | 1 600 m³/h |
| Objem vzdušníku | 200 l |
| Tlakový rosný bod | +5 °C · R513a |
| Napětí | 400 V / 50 Hz |
Výbava

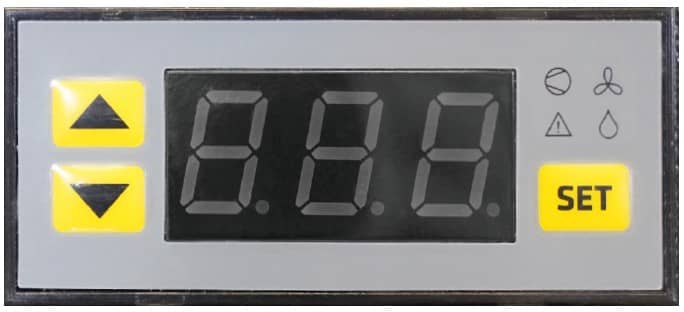

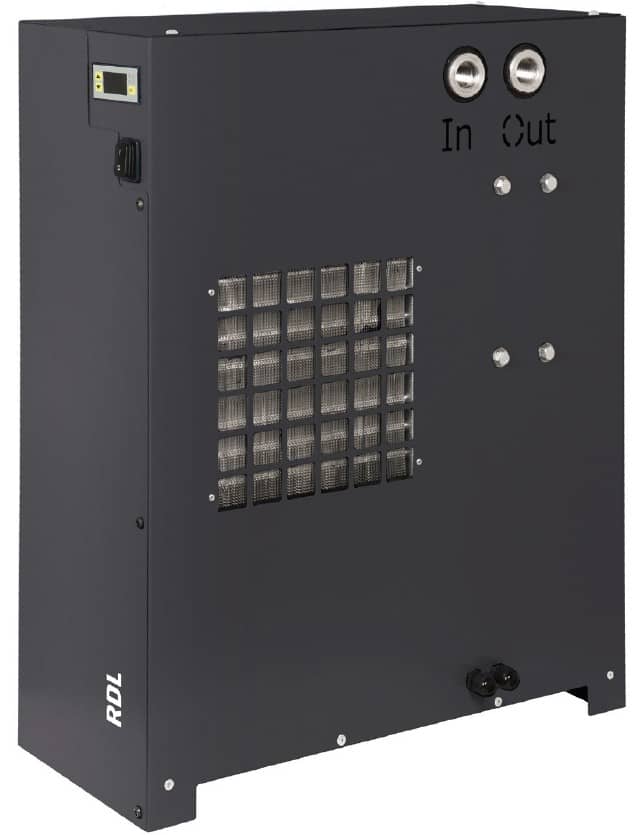

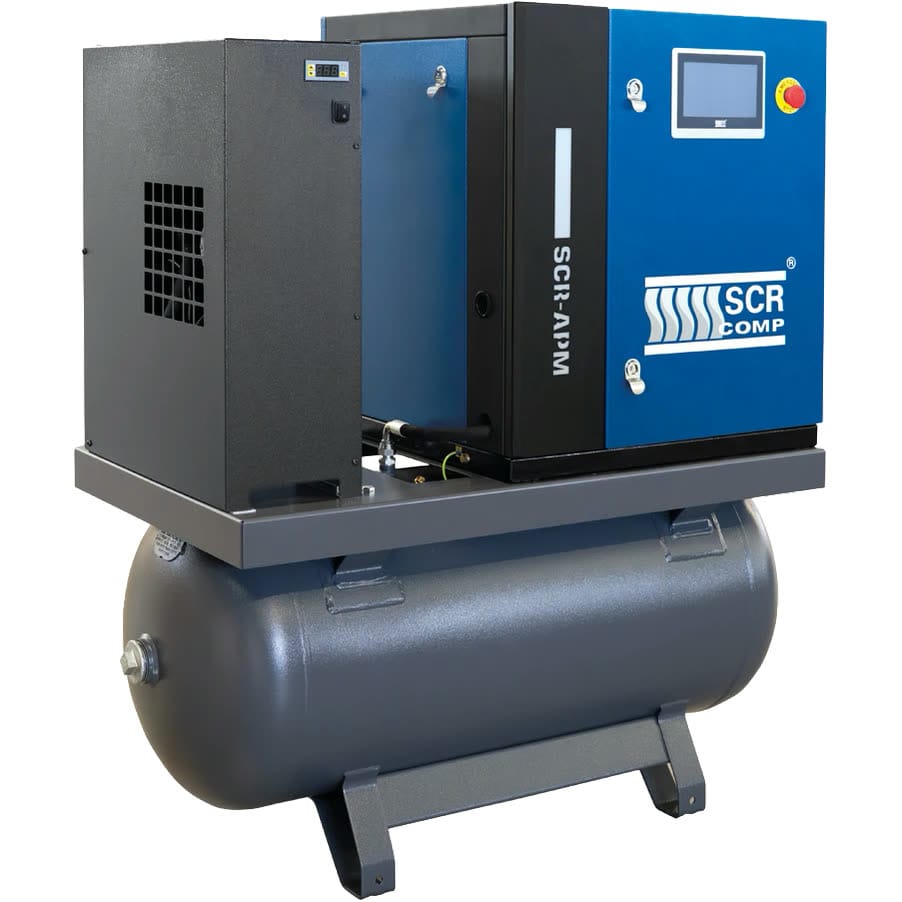

Sušička RDL, rosný bod +5 °C, chladivo R513a, příkon 130 W. Vzdušník 200 l v ležatém provedení tvoří rám celé sestavy, takže stroj nepotřebuje zvláštní podstavec ani ukotvení.
- motor s permanentními magnety nad třídou IE4, chlazený olejem ze šroubového bloku
- přímý převod 1:1 — bez klínových řemenů, převodovky i pružné spojky
- frekvenční měnič INOVANCE s vektorovým řízením, moment už od 0,1 Hz
- šroubový blok vlastní výroby s nízkými otáčkami a moderním profilem rotorů
- dotyková jednotka IT7000 se 7" displejem, týdenním plánem a archivem chyb
- automatický restart po výpadku a detailní sledování stavu stroje
- podsvícení čelního panelu signalizuje stav stroje přes celou dílnu

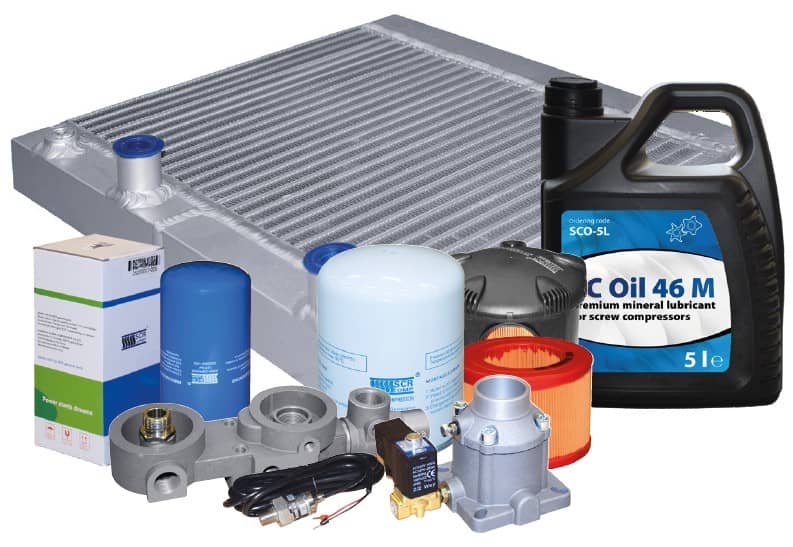

- vzduchový, olejový a separační filtr, kombinovaný sací ventil

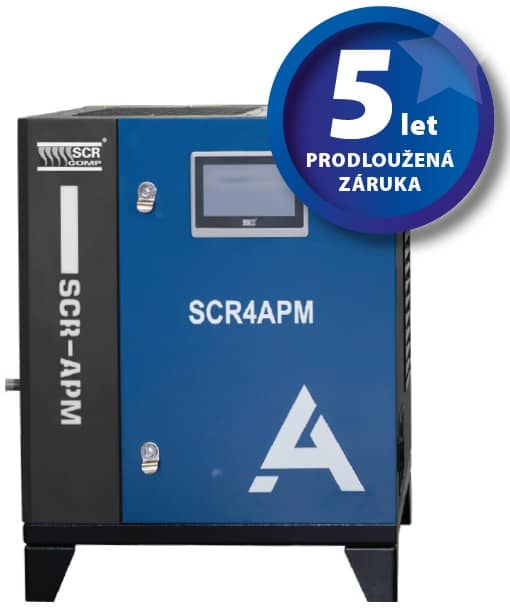

- prodloužená záruka 5 let bez omezení motohodin a bez servisních smluv
- kondenzační sušička RDL, rosný bod +5 °C, chladivo R513a, příkon 130 W
- ležatý vzdušník 200 l tvořící rám celé sestavy
- bezeztrátový plovákový odpouštěč kondenzátu

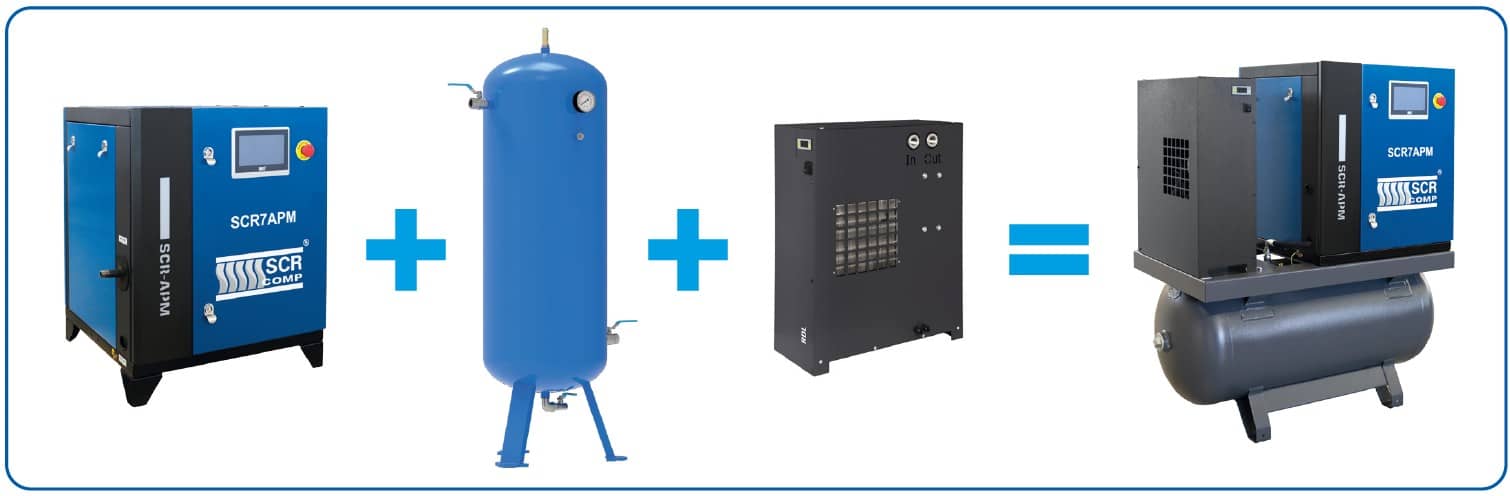

- sestava z výroby — bez nutnosti certifikace a propojování na místě
Verze s dvoustupňovou filtrací a separátorem WOSM je SCR-4/10APM-200FF. Samotný stroj bez nádoby má SCR-4/10APM. Doplňkové nádoby najdete v tlakových nádobách, sušičky v sušičkách vzduchu.
Když nevíte, kterou sestavu vzít, tahle bývá správná odpověď. Trojka šetří na nesprávném místě, pětapůlka bývá předimenzovaná.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 510 l/min |
| Objem tlakové nádoby: | 200 L |
| Provedení tlakové nádoby: | Ležatá |
| Připojení: | 1/2" |
| Příkon motoru: | 4,0 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 65 dB(A) |
| Hmotnost: | 279 kg |
| Motor: | Elektrický |
| Pohon: | Přímý |
| Sušička vzduchu: | Ano |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
| Skladem: | Externí sklad |
| Délka: | 1 257 mm |
| Šírka: | 655 mm |
| Výška: | 1 364 mm |
| Minimální tlak: | 4 bar |
| Ventilace: | 1 600 m³/h |
| Příkon sušičky: | 130 W |
| Tlakový rosný bod: | +5 °C |
| Chladivo: | R513a |
| Elektronická řídicí jednotka: | IT7000 |
