Šroubový kompresor 3v1 - SCR-3/10APM-200D příkon motoru 3,6 kW, dodávaný tlak 10 bar, objemový výkon 19,2 Nm³/h
Kód: SCR-3/10APM-200D.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

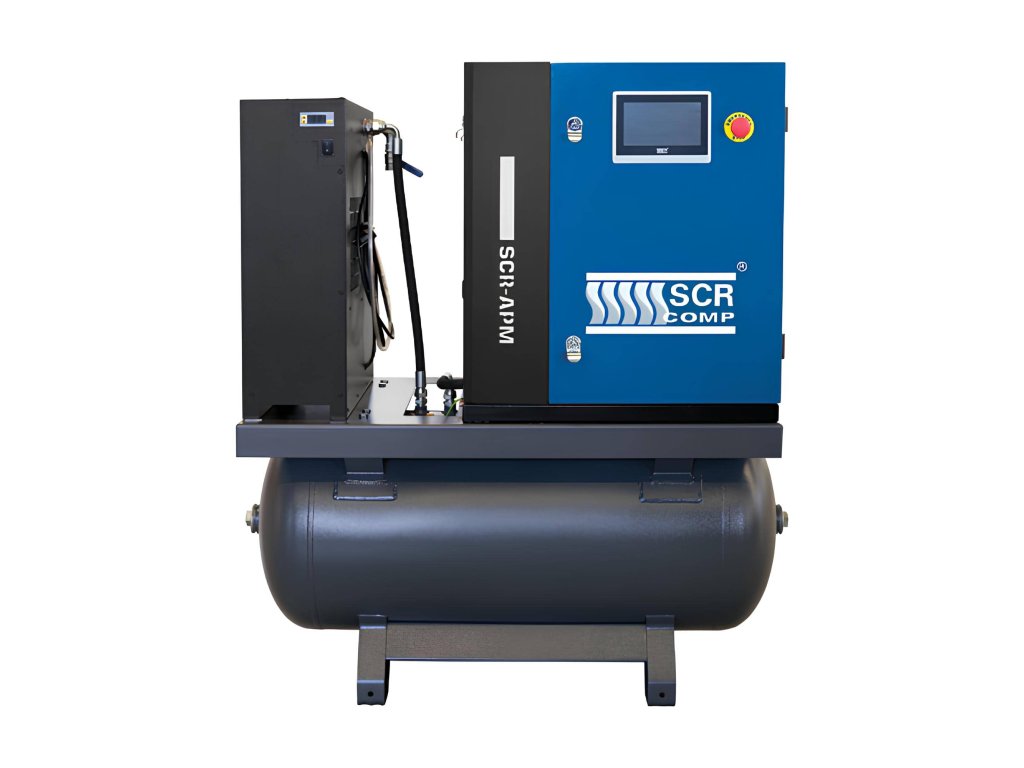

Kompresor, sušička a ležatý vzdušník 200 l na jednom rámu. Vstupní sestava řady dá 320 l/min a zabere 0,82 m² — místo tří kusů, které by se musely propojit a certifikovat, koupíte jeden hotový stroj.
Proč 10 barů a čím se reguluje
Deset barů, regulace dolů ke čtyřem. Vzdušník 200 l dělá při téhle velikosti většinu práce: vyrovná krátké odběry, takže měnič nemusí reagovat na každé stisknutí pistole a stroj běží klidněji než holá verze.
| Sestavy 3v1 — tři výkony, shodná sušička i vzdušník | |||
|---|---|---|---|
| Objednací číslo | Příkon | Výtlak | Na kilowatt |
| SCR-3/10APM-200D — tento stroj | 3,7 kW | 320 l/min | 86 l/min |
| SCR-4/10APM-200D | 4 kW | 510 l/min | 128 l/min |
| SCR-5,5/10APM-200D | 5,5 kW | 696 l/min | 127 l/min |
Všechny tři výkony sdílejí skříň 1 257 × 655 × 1 364 mm, hmotnost 279 kg i hlučnost 65 dB(A) — liší se jen množstvím vzduchu a spotřebou. Poslední sloupec ukazuje, kolik litrů dostanete z každého kilowattu příkonu.
Čím se liší od sousedů
Silnější SCR-4/10APM-200D dá 510 l/min v naprosto stejné sestavě — stejná nádoba, stejná sušička, stejných 279 kg. Za o 8 % vyšší příkon tedy o 59 % víc vzduchu; trojka dává smysl jen při opravdu malém odběru.

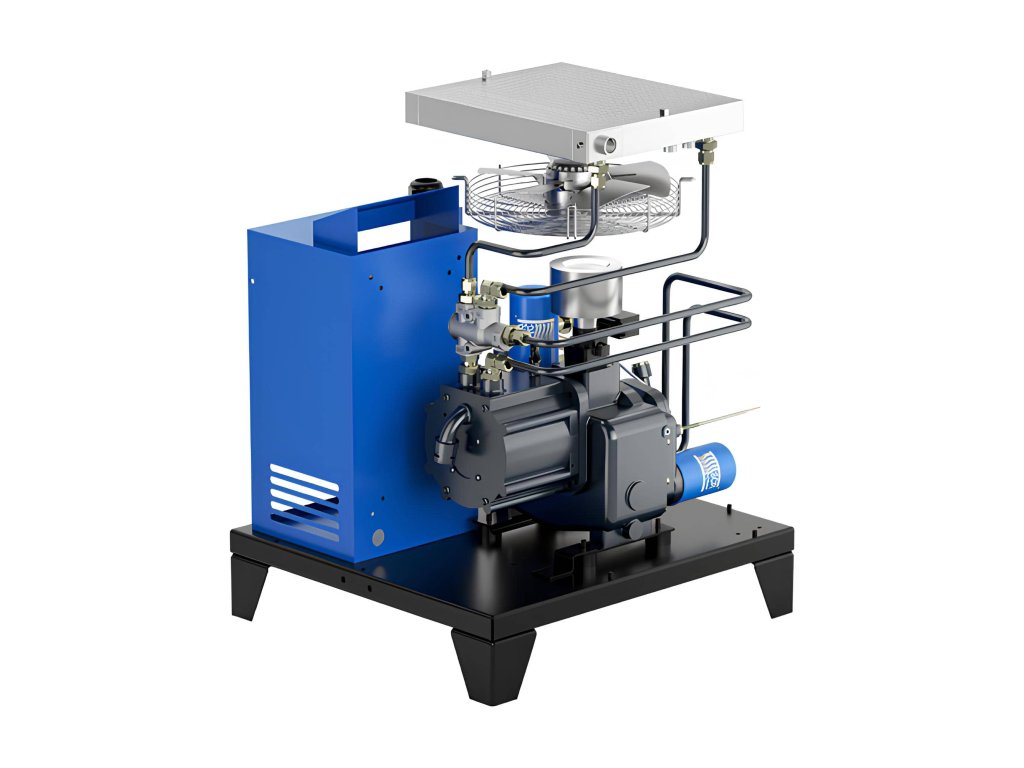

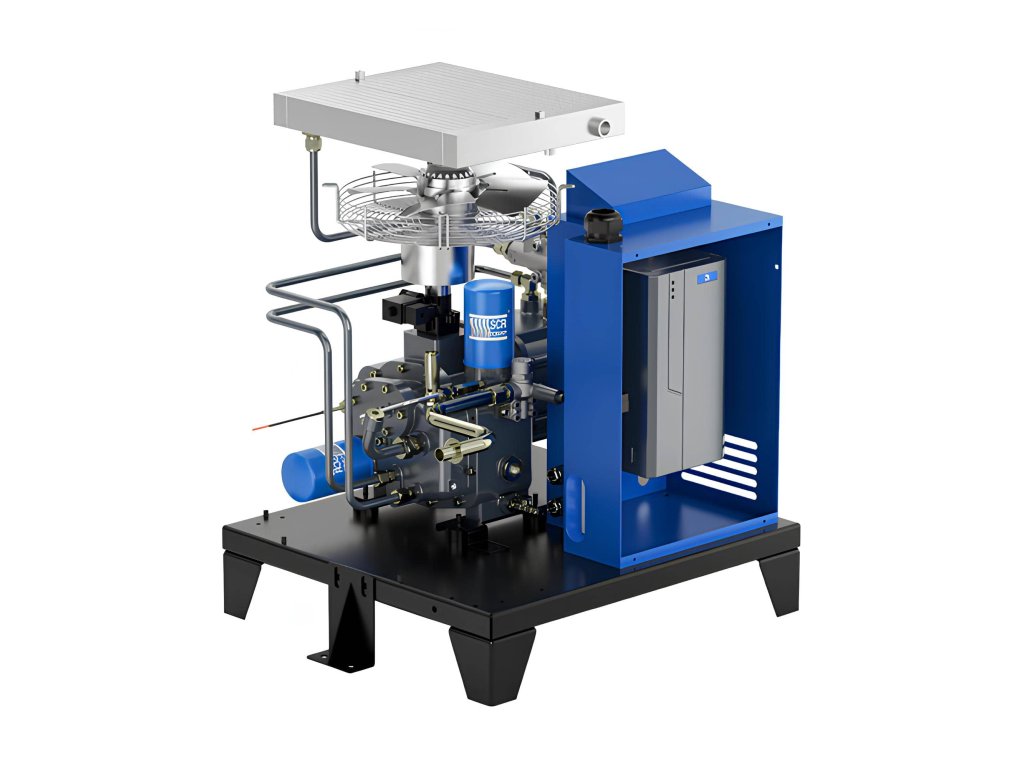

Co je uvnitř

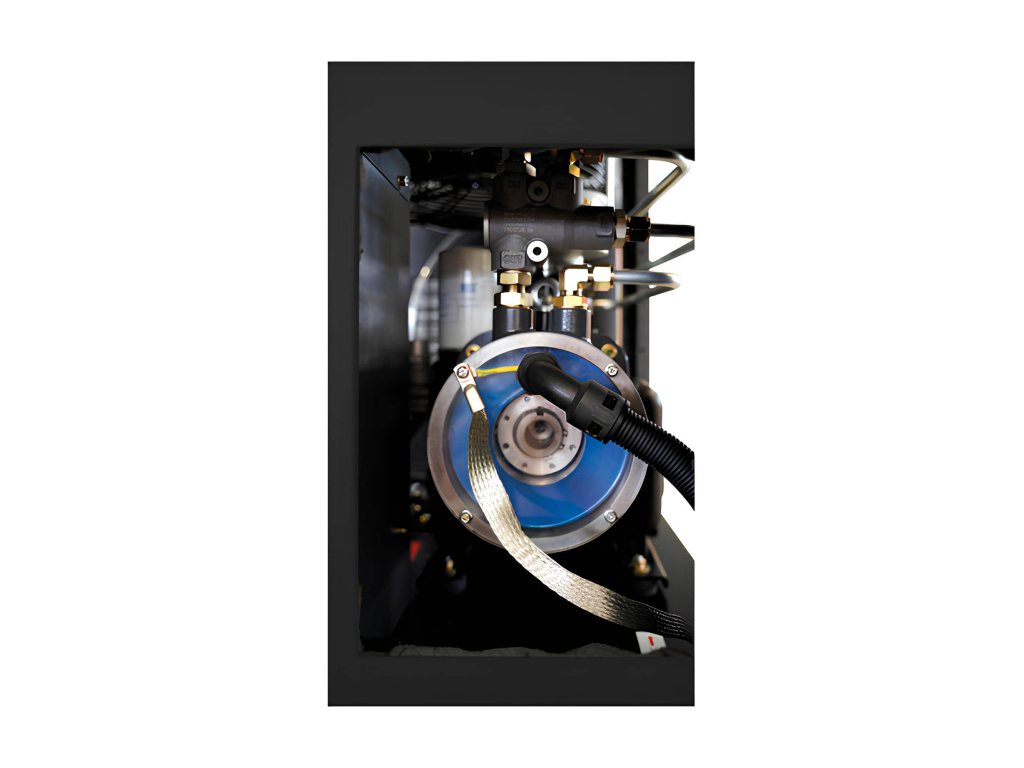

Motor s permanentními magnety
Chlazený olejem přímo ze šroubového bloku, účinností nad třídou IE4. U 3,7 kW to znamená, že se motor nepřehřeje ani při trvalém chodu.
Přímý převod 1:1
Blok je přišroubovaný přímo na motor. Bez klínových řemenů, převodovky i pružné spojky — a tedy bez dopínání, výměn a ztrát, které by z 320 l/min ukrajovaly.

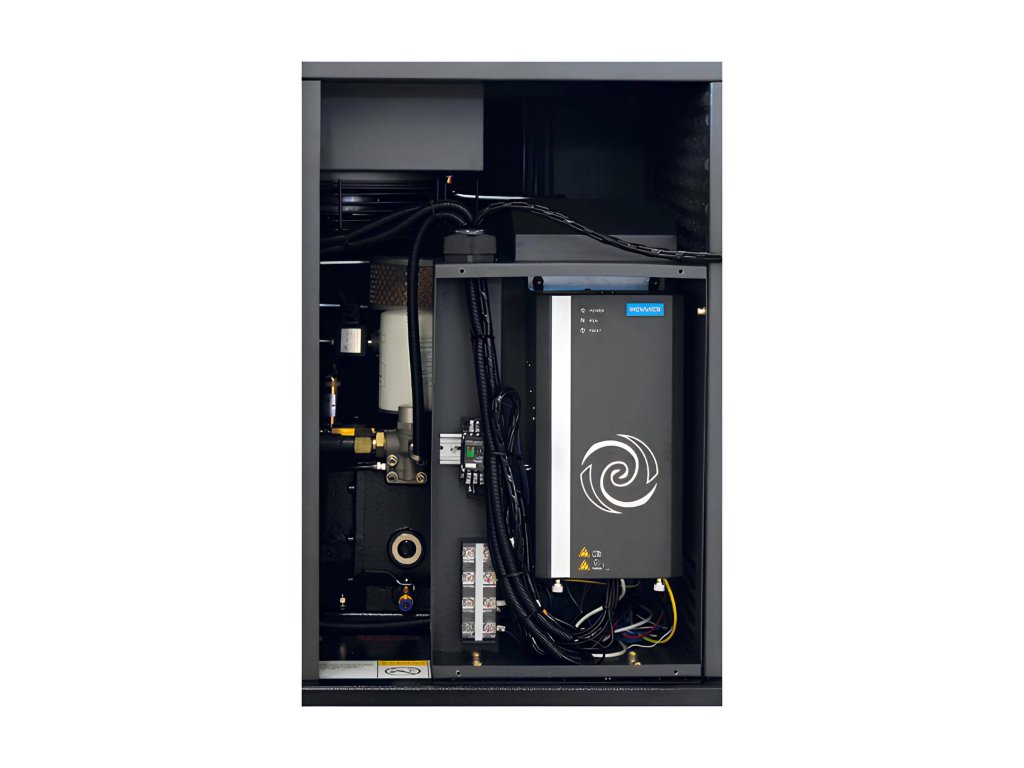

Frekvenční měnič INOVANCE
Vektorové řízení vyvinuté přímo pro šroubové kompresory, moment už od 0,1 Hz. Otáčky se mění plynule podle odběru, takže stroj nejede naprázdno.
Šroubový blok s nízkými otáčkami
Blok vlastní výroby s moderním profilem rotorů. Nízké otáčky znamenají menší opotřebení a hlučnost 65 dB(A) — úroveň běžného hovoru.
Dotyková jednotka IT7000
Sedmipalcový barevný displej, týdenní plán chodu, archiv chybových hlášení a automatický restart po výpadku proudu.
Kam se stroj vejde
Sestava měří 1 257 × 655 × 1 364 mm a váží 279 kg, tedy o 99 kg víc než holý stroj. Zato odpadá potrubí mezi kompresorem, sušičkou a nádobou i certifikace sestavy. Odvětrat je potřeba 1 600 m³/h.
| SCR-3/10APM-200D — údaje pro projekt | |
|---|---|
| Objemový výkon | 320 l/min · 19,2 m³/h |
| Rozsah tlaku | 4 – 10 bar |
| Rozměry d × š × v | 1 257 × 655 × 1 364 mm |
| Zabraná plocha | 0,82 m² |
| Hmotnost | 279 kg |
| Připojení | 1/2" |
| Hlučnost | 65 dB(A) |
| Potřeba odvětrání | 1 600 m³/h |
| Objem vzdušníku | 200 l |
| Tlakový rosný bod | +5 °C · R513a |
| Napětí | 400 V / 50 Hz |
Výbava
Kondenzační sušička RDL s rosným bodem +5 °C, ekologickým chladivem R513a a plovákovým odpouštěčem kondenzátu, který nefouká vzduch ven. Příkon sušičky je jen 130 W.
- motor s permanentními magnety nad třídou IE4, chlazený olejem ze šroubového bloku
- přímý převod 1:1 — bez klínových řemenů, převodovky i pružné spojky
- frekvenční měnič INOVANCE s vektorovým řízením, moment už od 0,1 Hz
- šroubový blok vlastní výroby s nízkými otáčkami a moderním profilem rotorů
- dotyková jednotka IT7000 se 7" displejem, týdenním plánem a archivem chyb
- automatický restart po výpadku a detailní sledování stavu stroje
- podsvícení čelního panelu signalizuje stav stroje přes celou dílnu
- vzduchový, olejový a separační filtr, kombinovaný sací ventil
- prodloužená záruka 5 let bez omezení motohodin a bez servisních smluv
- kondenzační sušička RDL, rosný bod +5 °C, chladivo R513a, příkon 130 W
- ležatý vzdušník 200 l tvořící rám celé sestavy
- bezeztrátový plovákový odpouštěč kondenzátu
- sestava z výroby — bez nutnosti certifikace a propojování na místě
Pokud potřebujete vzduch ještě čistší, sáhněte po SCR-3/10APM-200FF s dvoustupňovou filtrací a separátorem voda–olej. Holý stroj bez nádoby má SCR-3/10APM. Celou řadu porovnáte v řadě SCR-APM Mini.
Kdo si kompresor, sušičku a nádobu spojuje sám, platí montáž, potrubí i posouzení sestavy. Tady je to hotové z výroby.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 320 l/min |
| Objem tlakové nádoby: | 200 L |
| Provedení tlakové nádoby: | Ležatá |
| Připojení: | 1/2" |
| Příkon motoru: | 3,7 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 65 dB(A) |
| Hmotnost: | 279 kg |
| Motor: | Elektrický |
| Pohon: | Přímý |
| Sušička vzduchu: | Ano |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
| Délka: | 1 257 mm |
| Šírka: | 655 mm |
| Výška: | 1 364 mm |
| Minimální tlak: | 4 bar |
| Ventilace: | 1 600 m³/h |
| Příkon sušičky: | 130 W |
| Tlakový rosný bod: | +5 °C |
| Chladivo: | R513a |
| Elektronická řídicí jednotka: | IT7000 |
