Šroubové kompresory SCR-APM Maxi: Technologie pro náročné provozy
Tři stupně výbavy, 13 modelůŘada SCR-APM Maxi je o třídu výš než dílenské stroje: 7,5; 11 a 15 kW a výtlak 600 až 2 000 litrů za minutu. Technika zůstává stejná jako u menší řady — motor s permanentními magnety nad IE4, kuželové spojení s blokem bez řemenů a frekvenční měnič, který drží otáčky na skutečné spotřebě.
Co se ale mění, je výbava sestav. TD je 4v1 a přidává předfiltr, takže dodává vzduch třídy 2-4-2. FF je 8v1 s třístupňovou filtrací a separací kondenzátu a vzduch překonává třídu 1-4-1. Vzdušník je podle modelu 270 nebo 500 l. Sestavy se montují v ČR.
Kde se úspora bere
35 % — bez chodu naprázdno
Měnič plynule mění otáčky podle odběru, takže stroj nespotřebovává elektřinu ve chvílích, kdy vzduch nikdo nebere.
15 % — žádný zbytečný tlak
Na jednotce IT7000 si nastavíte přesně ten tlak, který potřebujete. Každý bar navíc stojí spotřebu.
5 % — žádné převodové ztráty
Motor je s blokem spojený napřímo kuželovým napojením. Proti klínovým řemenům odpadá ztráta i jejich napínání a výměny.
3 % — účinné motory IE4
Permanentní magnety a olejové chlazení. Účinnost překonává požadavky třídy IE4 podle IEC EN 60034.
Čím se řada vyznačuje
Motor IE4 s permanentními magnety
Chlazený olejem ze šroubového bloku. Účinnost překonává požadavky třídy IE4 podle IEC EN 60034 — a protože ho chladí olej, nepotřebuje vlastní ventilátor ani přívod čistého vzduchu.
Kuželové spojení s blokem
Motor je s blokem spojený napřímo přes kuželové napojení. Odpadají ztráty v převodu, výměny a napínání řemenů i údržba ložisek a spojky.

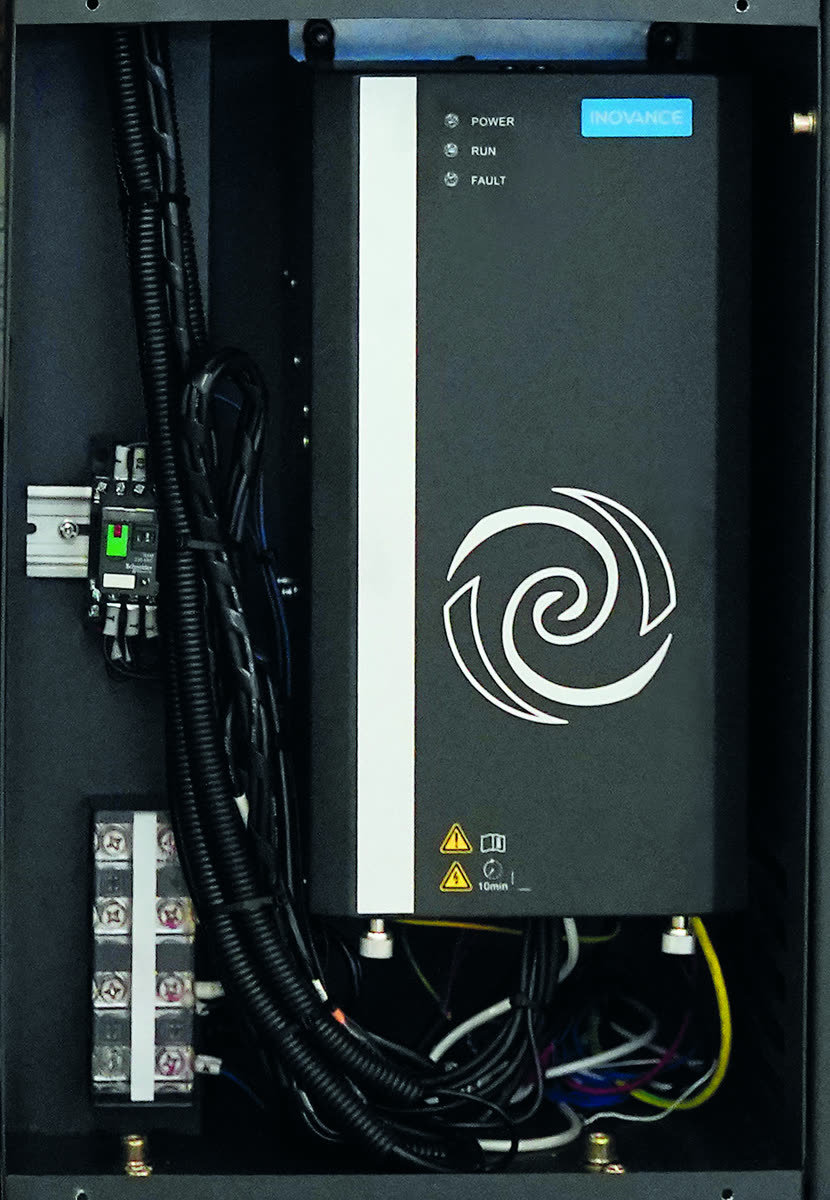

Měnič INOVANCE s vektorovým řízením
Otáčky se plynule mění podle odběru, takže stroj neběží naprázdno. Vektorové řízení drží točivý moment už od 0,1 Hz — běžné měniče pod 5 Hz účinnost ztrácejí.

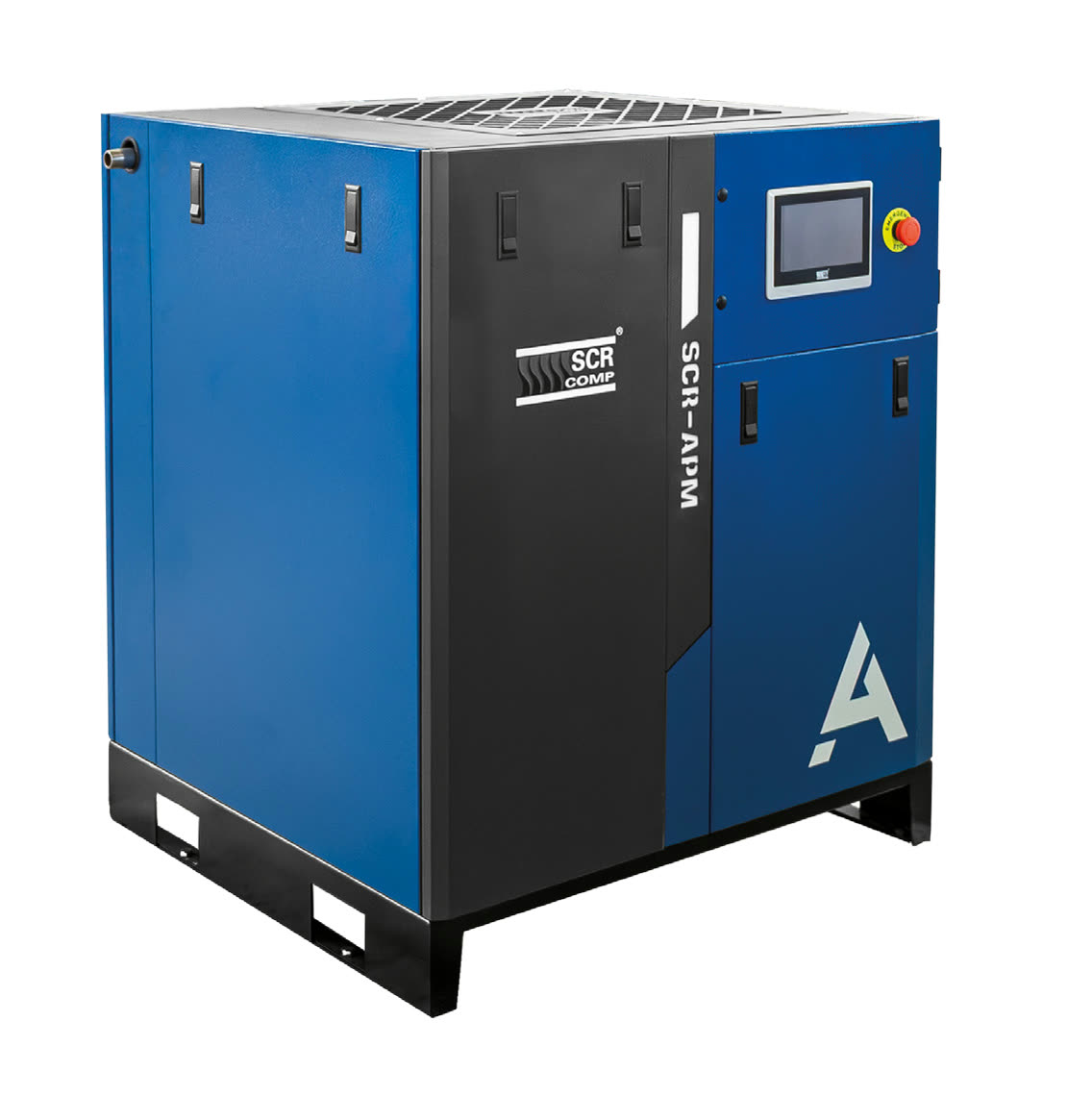

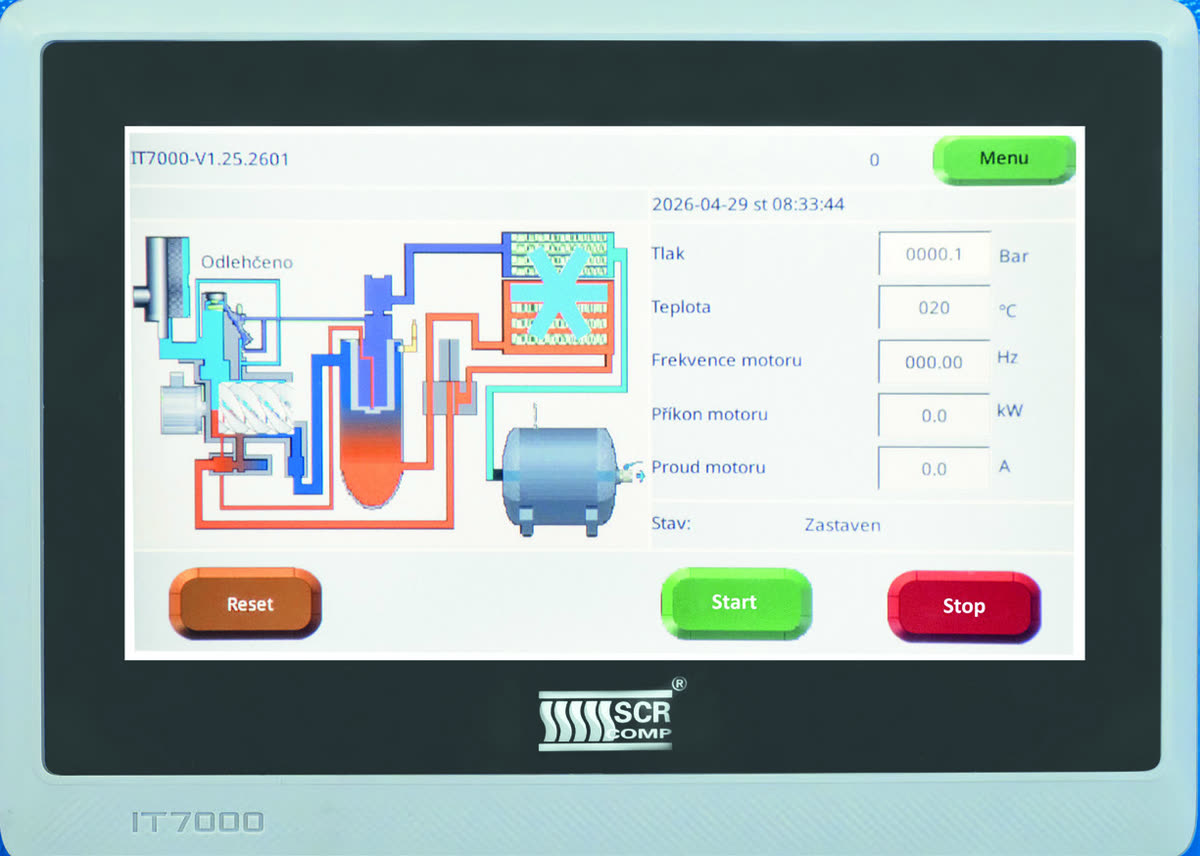

Jednotka IT7000 se 7" displejem
Barevný dotykový displej v češtině a slovenštině. Sleduje stav stroje, servisní intervaly a umožňuje týdenní plánování chodu.
Stav poznáte od dveří
Čelní panel svítí a barvou ukazuje, jestli kompresor právě vyrábí vzduch, nebo je zastavený či v odlehčení. Nemusíte k němu chodit.
Co je uvnitř

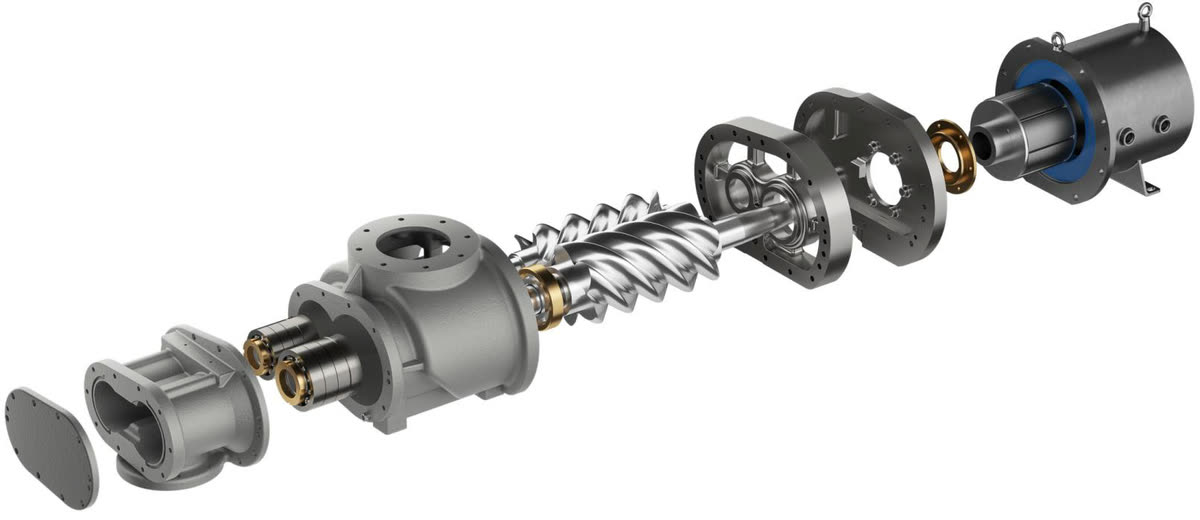

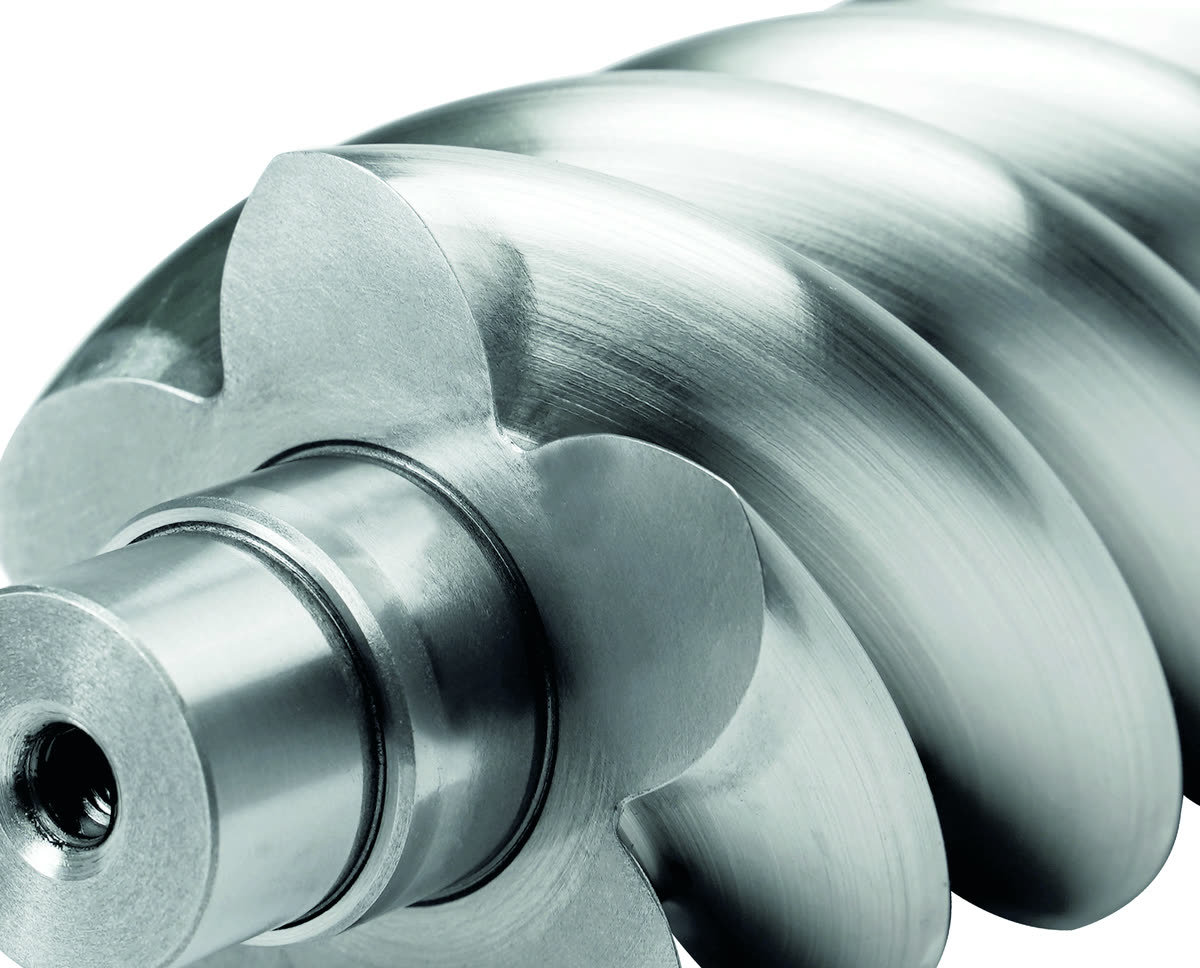

Uvnitř je olejem mazaný šroubový blok vlastní výroby s nízkými otáčkami, spojený kuželovým napojením přímo s motorem na permanentní magnety. Kolem něj vzduchový a olejový filtr, zásobník oleje, chladič s ventilátorem, řídicí jednotka a skříň frekvenčního měniče.
Samostatný stroj Base měří u sedmičky a půl 890 × 720 × 930 mm, u jedenáctky a patnáctky 900 × 820 × 1 040 mm. Sestavy TD a FF stojí na vzdušníku; FF je proti TD o 126 mm širší, protože nese navíc filtry a separátor.

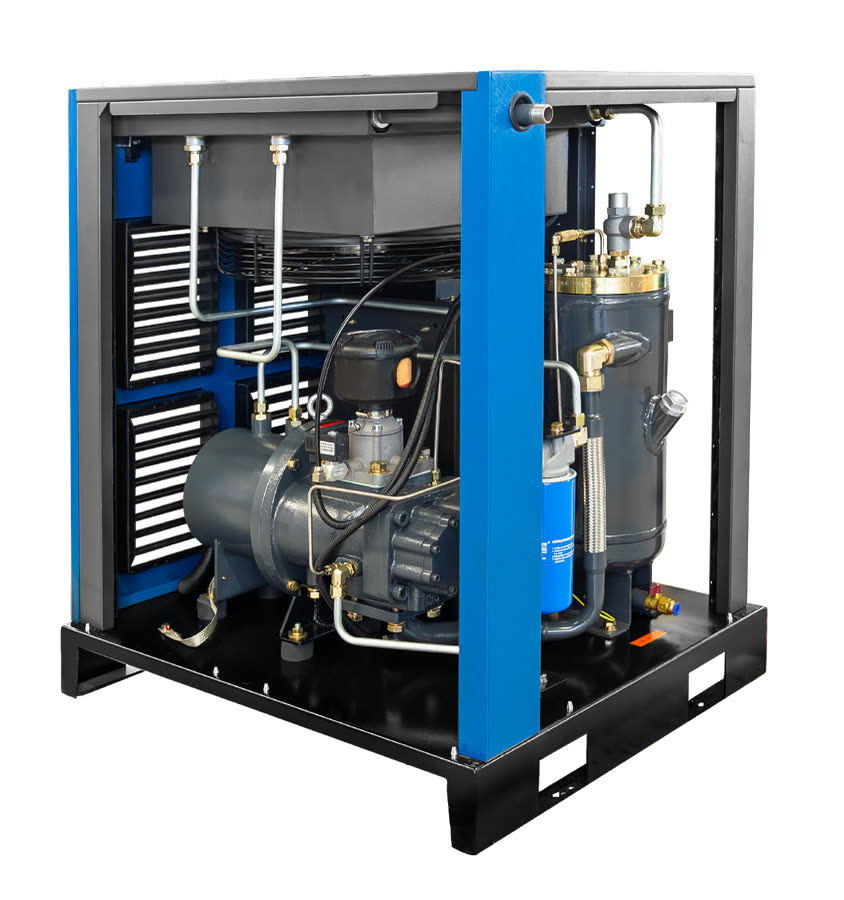

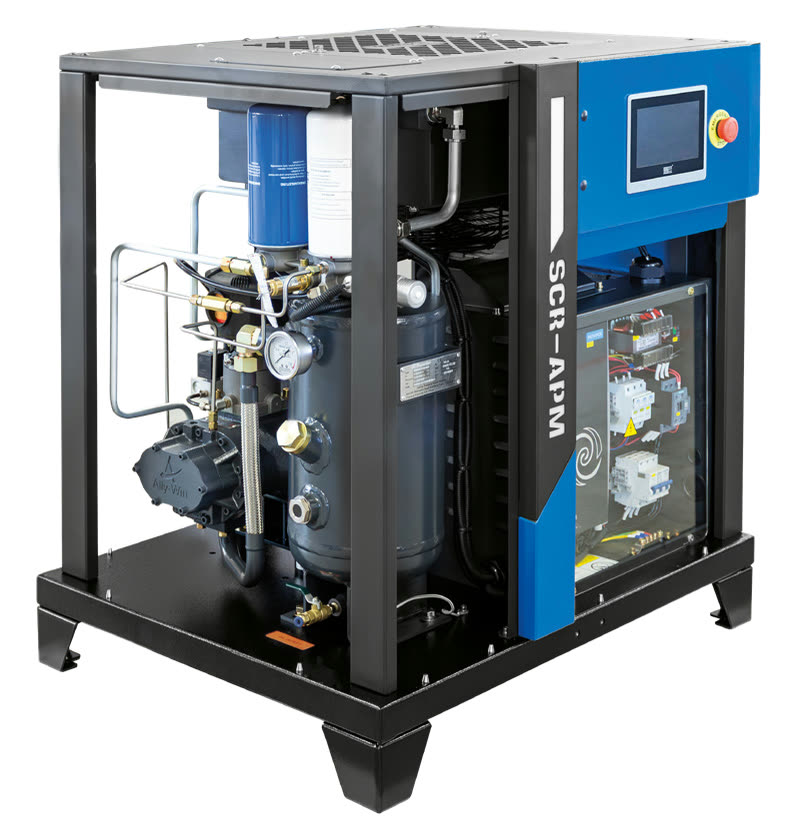

1 šroubový blok · 2 motor s permanentními magnety · 3 vzduchový filtr · 4 olejový filtr · 5 zásobník oleje · 6 ventilátor · 7 chladič · 8 řídicí jednotka · 9 frekvenční měnič
Tři stupně výbavy

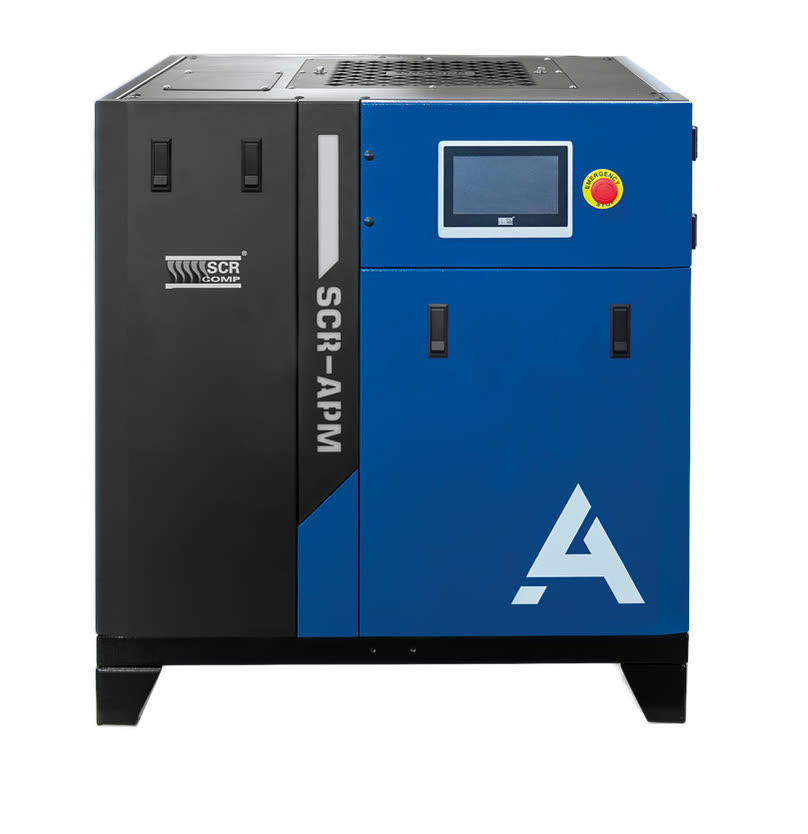

Base — samostatný stroj
Pro provozy, které mají vzdušník a úpravu vzduchu vyřešené odděleně nebo centrálně. Nejmenší zástavbové rozměry z celé řady.
TD — sestava 4v1
Kompresor, vzdušník 270 nebo 500 l, kondenzační sušička RDL a předfiltr AAFM na jednom rámu. Předfiltr chrání sušičku a posouvá vzduch na třídu 2-4-2.
FF — sestava 8v1
Celá výbava TD a k ní mikrofiltr, filtr s aktivním uhlím, bezeztrátové odpouštěče a separátor WOSM. Vzduch překonává třídu 1-4-1, olej pod 0,005 mg/m³.
| Co která sestava obsahuje | ||
|---|---|---|
| Výbava | TD — 4v1 | FF — 8v1 |
| vzdušník 270 nebo 500 l | ano | ano |
| kondenzační sušička RDL | ano | ano |
| předfiltr AAFM | ano | ano |
| mikrofiltr AAFS | — | ano |
| filtr s aktivním uhlím AAFA2 | — | ano |
| odpouštěče kondenzátu | — | ano |
| separátor voda–olej WOSM | — | ano |
Základ kompresoru a jeho hlavní technologie zůstávají u všech provedení stejné. Vyšší sestavy postupně doplňují zařízení pro úpravu vzduchu a automatické zpracování kondenzátu.

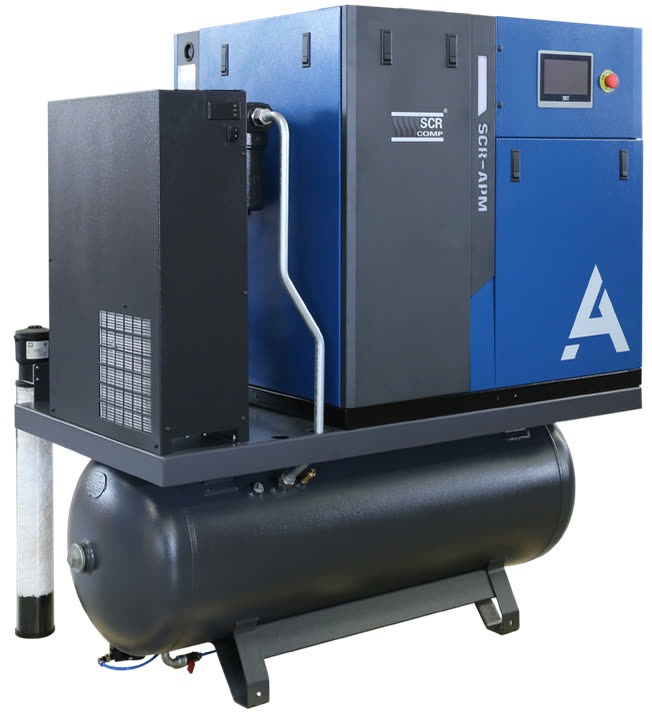

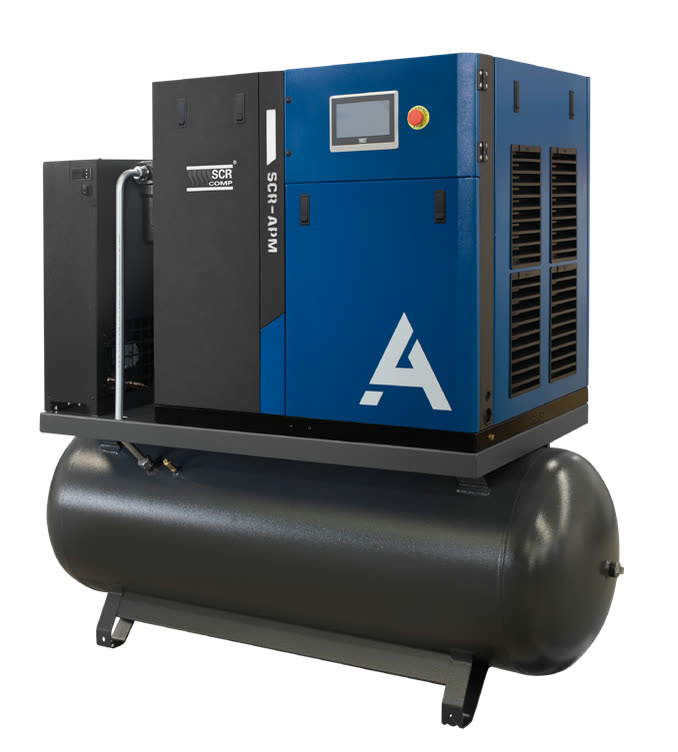

Zleva: Base samostatný stroj · TD sestava 4v1 · FF sestava 8v1 se separátorem, který je vidět jako svislý válec u nádoby.
Třístupňová filtrace u verze FF
Předfiltr AAFM
Sedí před sušičkou a chrání ji před olejem a hrubými nečistotami. Je i v sestavě TD — právě proto TD dodává vzduch třídy 2-4-2, což samotný kompresor se sušičkou nedokáže.
Mikrofiltr AAFS
Zachytí zbytkový kapalný olej a reziduální pevné nečistoty, které projdou přes předfiltr a sušičku.
Filtr s aktivním uhlím AAFA2
Poslední stupeň, který odstraní olejové mlhy a výpary. Teprve s ním jde obsah oleje pod 0,005 mg/m³.
Který model vybrat
| Šroubové kompresory SCR-APM Maxi (10 bar, frekvenční měnič) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model | Výbava | Regulační rozsah | Objemově | Příkon | Vzdušník | Výstup | Hlučnost | Hmotnost |
| SCR-7,5/10APM | Base | 600 – 950 l/min | 36,0 – 57,0 m³/h | 7,5 kW | — | 1/2" | 66 ± 3 dB(A) | 220 kg |
| SCR-11/10APM | Base | 800 – 1500 l/min | 48,0 – 90,0 m³/h | 11 kW | — | 3/4" | 70 ± 3 dB(A) | 295 kg |
| SCR-15/10APM | Base | 1000 – 2000 l/min | 60,0 – 120,0 m³/h | 15 kW | — | 3/4" | 70 ± 3 dB(A) | 300 kg |
| SCR-7,5/10APM-270D | TD | 600 – 950 l/min | 36,0 – 57,0 m³/h | 7,5 kW | 270 l | 1/2" | 66 ± 3 dB(A) | 352 kg |
| SCR-11/10APM-270D | TD | 800 – 1500 l/min | 48,0 – 90,0 m³/h | 11 kW | 270 l | 1" | 70 ± 3 dB(A) | 474 kg |
| SCR-11/10APM-500D | TD | 800 – 1500 l/min | 48,0 – 90,0 m³/h | 11 kW | 500 l | 1" | 70 ± 3 dB(A) | 550 kg |
| SCR-15/10APM-270D | TD | 1000 – 2000 l/min | 60,0 – 120,0 m³/h | 15 kW | 270 l | 1" | 70 ± 3 dB(A) | 479 kg |
| SCR-15/10APM-500D | TD | 1000 – 2000 l/min | 60,0 – 120,0 m³/h | 15 kW | 500 l | 1" | 70 ± 3 dB(A) | 555 kg |
| SCR-7,5/10APM-270FF | FF | 600 – 950 l/min | 36,0 – 57,0 m³/h | 7,5 kW | 270 l | 1/2" | 66 ± 3 dB(A) | 359 kg |
| SCR-11/10APM-270FF | FF | 800 – 1500 l/min | 48,0 – 90,0 m³/h | 11 kW | 270 l | 1" | 70 ± 3 dB(A) | 481 kg |
| SCR-11/10APM-500FF | FF | 800 – 1500 l/min | 48,0 – 90,0 m³/h | 11 kW | 500 l | 1" | 70 ± 3 dB(A) | 557 kg |
| SCR-15/10APM-270FF | FF | 1000 – 2000 l/min | 60,0 – 120,0 m³/h | 15 kW | 270 l | 1" | 70 ± 3 dB(A) | 486 kg |
| SCR-15/10APM-500FF | FF | 1000 – 2000 l/min | 60,0 – 120,0 m³/h | 15 kW | 500 l | 1" | 70 ± 3 dB(A) | 562 kg |
Všechny modely: 10 bar, 400 V / 50 Hz, třífázové. Sušička a odpouštěč kondenzátu 230 V / 50 Hz, jednofázové; příkon sušičky (370 W u 7,5 kW, 460 W u 11 a 15 kW) není zahrnutý v příkonu kompresoru. Hlučnost je uvedena ve vzdálenosti 1 m. Výtlak FAD měřen podle ISO 1217 při maximálním tlaku daného modelu.
#showmore#
Jak vzniká chod naprázdno
Kompresor s pevnými otáčkami jede v cyklech. Po startu stlačuje vzduch a motor je v zátěži. Jakmile dosáhne potřebného tlaku, přepne do chodu naprázdno — vzduch už nevyrábí, ale motor dál otáčí šroubovým blokem a spotřebovává energii.
Chod naprázdno usnadňuje další rozběh, jenže trvá desítky sekund a energii spotřebuje bez užitku. Výrobce uvádí, že jde zpravidla o desítky procent celkové spotřeby. A platí přitom nepříjemná úměra: čím méně vzduchu odebíráte, tím větší podíl chodu naprázdno — právě tam se otevírá největší prostor k úspoře.
Co umí jednotka IT7000
- barevný dotykový displej
- menu v českém a slovenském jazyce
- obrazovka 7"
- zobrazení a nastavení parametrů
- týdenní plán chodu stroje
- archiv chybových hlášení
- automatický restart
Sušička a kondenzát

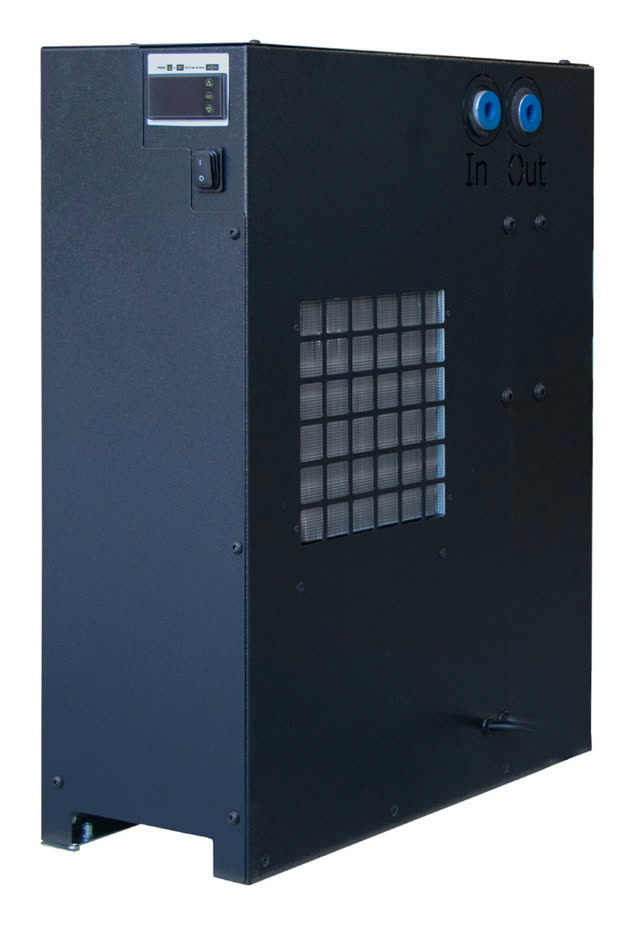

Obě sestavy mají kondenzační sušičku RDL s ekologickým chladivem R513a, která drží tlakový rosný bod +3 °C při referenčních podmínkách. Sušička má vlastní elektronickou řídicí jednotku se segmentovým displejem pro ovládání chodu a signalizaci alarmů.
Napájí se ze sítě 230 V stejně jako odpouštěč kondenzátu — a její příkon není zahrnutý v příkonu kompresoru uvedeném v tabulce. Proč se stlačený vzduch vůbec suší, rozebírá Proč a jak sušit stlačený vzduch.
Co stojí elektřina
| Roční náklady na elektrickou energii (Kč) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Příkon | 1 000 MH | 2 000 MH | 4 000 MH | ||||||
| 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | 4 Kč/kWh | 5 Kč/kWh | 6 Kč/kWh | |
| 7,5 kW | 30 000 | 37 500 | 45 000 | 60 000 | 75 000 | 90 000 | 120 000 | 150 000 | 180 000 |
| 11 kW | 44 000 | 55 000 | 66 000 | 88 000 | 110 000 | 132 000 | 176 000 | 220 000 | 264 000 |
| 15 kW | 60 000 | 75 000 | 90 000 | 120 000 | 150 000 | 180 000 | 240 000 | 300 000 | 360 000 |
Tabulka je převzatá z katalogu výrobce. Ukazuje, kolik stojí elektřina pro daný příkon podle ročního náběhu motohodin a ceny za kWh — tedy o kolik jde, když se spotřeba sníží.
Údržba a servis
Levnější údržba
Odpadají výměny a napínání klínových řemenů, praskající a netěsnící hadice, výměny ložisek hlavního motoru i údržba spojky nebo převodovky. Přímý pohon nemá co udržovat.
Originální díly a maziva
Aby stroj držel výkon a nehavaroval, patří do něj jen originální náplně a filtry. Díl vyberete podle dokumentace nebo podle označení přímo na něm ve stroji.
Servisní síť
Údržbu zajišťuje široká síť servisních partnerů, takže odpadají zbytečné náklady na výjezdy techniků.
Nemusíte kupovat — pronájem SCRent
Nový kompresor nemusíte kupovat. Program SCRent umožňuje pořídit stroj formou dlouhodobého pronájmu na pět let s měsíčními splátkami — ve spolupráci s Raiffeisenbank.
Měsíční splátka není jen cena stroje dělená šedesáti. Zahrnuje všechno, co vás za pět let provozu čeká. Sami si platíte jedině spotřebovanou elektřinu.
Co je v měsíční splátce
- cena vybraného modelu šroubového kompresoru SCR
- cena vybraných typů zařízení pro úpravu vzduchu
- pravidelná údržba po celou dobu nájmu, bez omezení počtem provozních hodin
- havarijní servis — veškeré náklady na havárie během nájmu
- odborná instalace všech zařízení
- transport všech zařízení na místo instalace
- revize tlakových nádob
- bezplatná ekologická likvidace olejů a filtračních vložek
- pojištění proti poškození i odcizení po celou dobu nájmu
- proškolení obsluhy pro správný provoz a základní údržbu
- slevy na pořizovaná zařízení, náhradní díly a oleje
Kde se řada nasazuje
Výrobní provozy a linky
Vzduch jako páteřní médium pro stroje i nářadí, odběr po celou směnu. Měnič drží otáčky na skutečné potřebě.
Lakovny a povrchové úpravy
Verze FF dodá vzduch, který překonává třídu 1-4-1 — bez pevných částic a prakticky bez oleje.
Potravinářství a farmacie
Filtr s aktivním uhlím řeší olejové výpary, které samotný mikrofiltr nezachytí.
Provozy hlídající spotřebu
U patnáctikilowattového stroje jde podle katalogu při 4 000 motohodinách o statisíce korun ročně.
Ventilek radí
U téhle velikosti se úspora počítá na statisíce, ne na tisíce. Patnáctikilowattový stroj v nepřetržitém provozu protopí podle katalogu výrobce až 360 000 Kč za rok. Když měnič sebere těch avizovaných 35 % na chodu naprázdno, je to víc než sto tisíc ročně. Tabulka pod tímhle odstavcem není od nás — je z katalogu; porovnejte si ji s tím, co za elektřinu platíte dnes.
Časté dotazy
- Čím se Maxi liší od menší řady Mini?
- Především velikostí: Maxi začíná na 600 l/min tam, kde Mini končí na 690. Liší se ale i výbavou sestav — u Maxi má TD navíc předfiltr (proto 4v1 a třída 2-4-2) a FF má filtraci třístupňovou včetně filtru s aktivním uhlím. Rosný bod je +3 °C místo +5 °C. Menší stroje najdete v řadě SCR-APM Mini.
- Co znamená APM v označení?
- Je to zkratka pro motor s permanentními magnety. Číslo za pomlčkou je příkon motoru v kilowattech, číslo za lomítkem tlak v barech. Přípona -270D nebo -500D označuje sestavu TD s dvěstěsedmdesáti- nebo pětisetlitrovým vzdušníkem, -270FF a -500FF nejvyšší výbavu.
- Jaký vzduch dodává TD a jaký FF?
- Sestava TD má předfiltr AAFM před sušičkou a dodává vzduch třídy 2-4-2 podle ISO 8573-1. Sestava FF přidává mikrofiltr AAFS a filtr s aktivním uhlím AAFA2 — vzduch pak překonává třídu 1-4-1 a obsah oleje klesá pod 0,005 mg/m³. Kondenzát z FF má pod 20 ppm oleje.
- Proč jsou u výtlaku dvě čísla?
- Je to regulační rozsah frekvenčního měniče. První číslo je minimum, na které se stroj stáhne při nízkém odběru, druhé maximum ve špičce. Právě tahle regulace ruší chod naprázdno, na kterém stroje s pevnými otáčkami spotřebovávají elektřinu bez užitku — výrobce z ní počítá 35 % úspory.
- Jaký vzdušník si vybrat, 270 nebo 500 litrů?
- Větší nádoba tlumí kolísání odběru a stroj méně přepíná. Pětisetlitrovou verzi vedeme u jedenáctky a patnáctky, u sedmičky a půl nabízí výrobce jen 270 l. Sestava s 500 l je o 421 mm delší. Samostatné tlakové nádoby vedeme i k jiným strojům.
- Jak je to se sušičkou?
- Sušička RDL drží tlakový rosný bod +3 °C a pracuje s ekologickým chladivem R513a. Má vlastní elektronickou řídicí jednotku se segmentovým displejem. Napájí se ze 230 V a její příkon (370 W u sedmičky a půl, 460 W u ostatních) není zahrnutý v příkonu kompresoru.
- Kdo SCR vyrábí?
- Shanghai Screw Compressor Co., Ltd, založená v roce 2000. Výroba podle ISO 9001, certifikace CE i UL, výkonnost strojů kontrolují audity SGS. Stroje se vyvážejí do více než 80 zemí. Od roku 2018 běží joint venture s japonským výrobcem Anest Iwata. Sestavy TD a FF byly navrženy a zkonstruovány v ČR a tady se i montují.
- Jak je to se zárukou?
- Základní záruka je dva roky s možností prodloužení na pět let za příplatek. Prodloužení není omezené počtem provozních hodin, nevyžaduje servisní smlouvu ani zkracování intervalů údržby. Podmínkou je používání originálních maziv a filtrů.
