Detailní popis produktu

70 dB(A) · třída 0

SCR-15/7XA je spirálový bezolejový kompresor s objemovým výkonem 1 640 l/min (98,4 Nm³/h) při provozním tlaku 7 bar. Vzduch stlačují 4 spirálové bloky ANEST IWATA po 3,7 kW, celkový příkon je 14,8 kW. Ve stlačeném vzduchu není olej — nikoli odfiltrovaný, ale vůbec žádný, protože se ve stroji nevyskytuje. Hlučnost 70 dB(A) je hlasitější polovina řady.

Proč zrovna 7 bar

Sedmibarová verze je z trojice SCR-15XA ta nejvýkonnější: dá 1 640 l/min. Stejný stroj naladěný na 8 barů dodá 1 600 l/min a na 10 barech už jen 1 400 l/min — při naprosto stejném příkonu 14,8 kW. Pokud vaše nářadí vystačí se sedmi bary, je tohle nejlevnější vzduch, který z SCR-15XA dostanete.

Co je uvnitř SCR-15/7XA

4 samostatné bloky místo jednoho velkého

Stroj je poskládaný z 4 spirálové bloky po 3,7 kW, každý s vlastním chladičem a ventilátorem. Jednotka SCR9000 je nezapíná najednou — přidává je po jednom podle toho, kolik vzduchu právě odebíráte. Při poloviční spotřebě běží zhruba polovina bloků, takže stroj nespotřebuje 14,8 kW pořád, ale jen když je opravdu potřeba. Jeden blok dá zhruba 410 l/min. Řízení navíc hlídá odpracované hodiny a bloky střídá, aby se opotřebovávaly rovnoměrně. Praktický důsledek: závada na jednom bloku neznamená stojící provoz — zbylé 3 běží dál se sníženým výkonem.

Co znamená třída 0

Norma ČSN ISO 8573-1 dělí stlačený vzduch do tříd podle obsahu pevných nečistot, vody a oleje. U oleje povoluje třída 1 nejvýše 0,01 mg na metr krychlový. Třída 0 je přísnější než třída 1 a nedá se prohlásit — musí být doložená měřením. U řady SCR-XA ji ověřil TÜV Rheinland. Rozdíl proti „bezolejovému" pístovému stroji je zásadní: SCR-15/7XA olej nemá odkud vzít, protože se spirály při chodu nedotýkají a v celém tlakovém okruhu žádné mazivo není. Nejde tedy o olej odfiltrovaný, ale o olej, který ve stroji nikdy nebyl.

Co si stroj vynutí od provozu

Kam takový stroj postavit

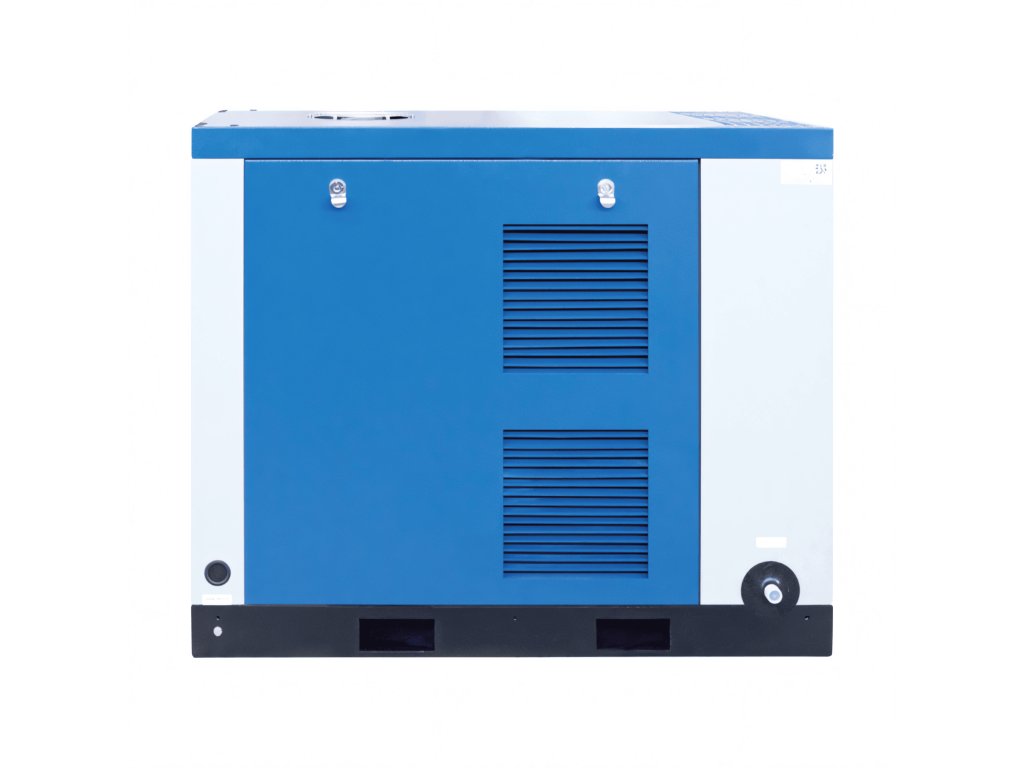

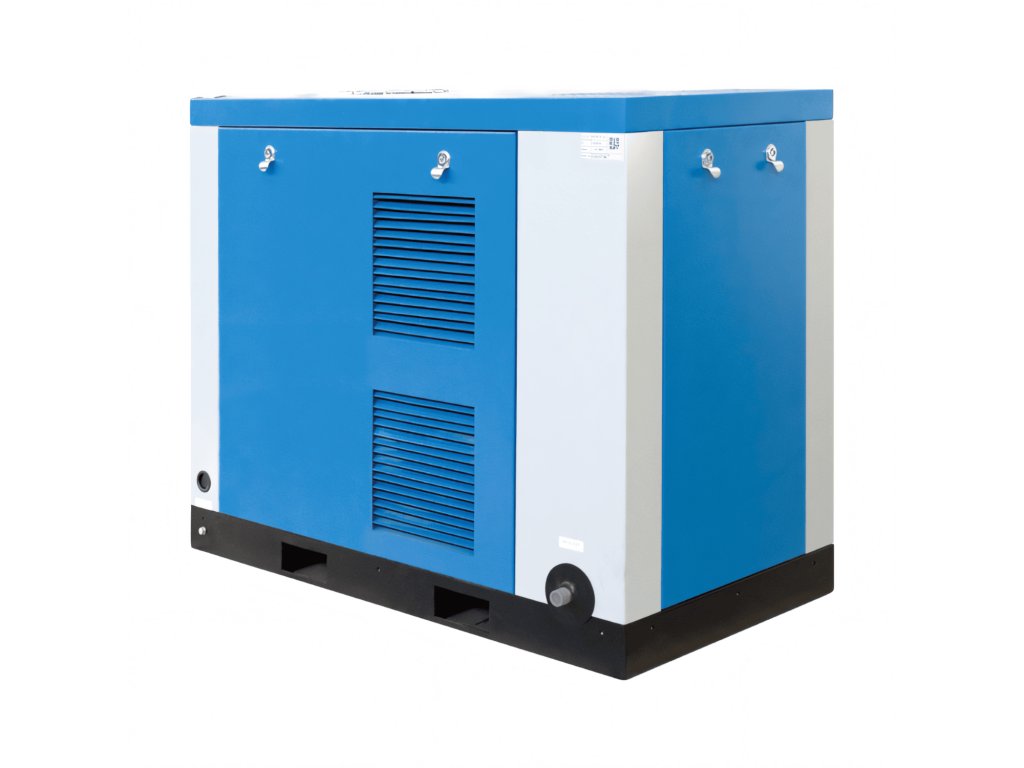

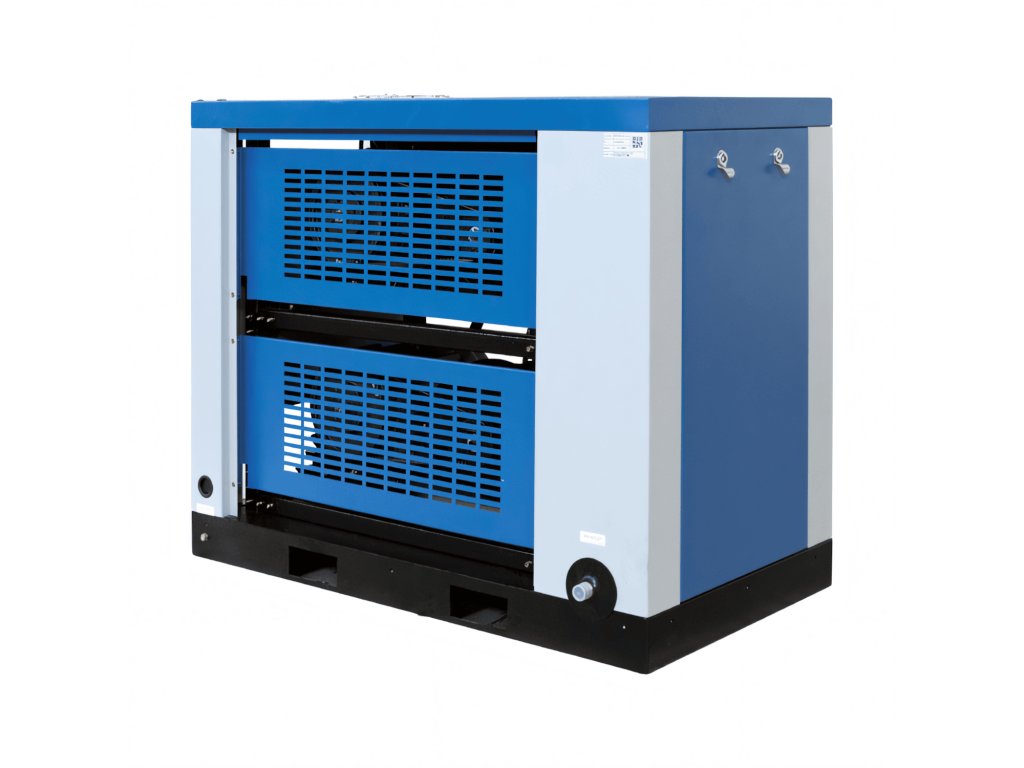

Patří do kompresorovny nebo do technické místnosti. Sedmdesát decibelů je hluk rušné ulice. Stroj měří 1 300 × 800 × 1 808 mm (d × š × v) a váží 650 kg, na podlaze tedy zabere 1,04 m². Chlazení nasává po stranách a teplo vyfukuje zadní stranou, kde jsou ventilátory — nechte za strojem volný prostor a počítejte s odvodem tepla z místnosti. Výstup stlačeného vzduchu je 1".

Co stroj spotřebuje

Na každý metr krychlový vzduchu za minutu připadá u tohoto modelu zhruba 9,0 kW jmenovitého příkonu (14,8 kW na 1 640 l/min). Je to údaj spočítaný z tabulky výrobce, takže se dá přímo porovnat se strojem, o kterém uvažujete vedle. U vícemodulového provedení navíc platí, že při částečném odběru běží jen část bloků, takže skutečná spotřeba jde dolů spolu s odběrem.

Řízení SCR9000

Ovládá se barevným sedmipalcovým dotykovým displejem nebo osmi navigačními tlačítky. Zobrazuje tlak, teplotu, spotřebu energie a odpracované hodiny, hlídá servisní intervaly a po výpadku napájení se sama vrátí do provozu. U SCR-15/7XA navíc řídí spínání všech 4 bloků a rozděluje mezi ně provozní hodiny.

Kde se vzduch z SCR-15/7XA používá

Olej ve vzduchu vadí všude, kde se vzduch dotýká výrobku, obalu nebo člověka. S výkonem 1 640 l/min se SCR-15/7XA hodí do výroby, kde vzduch odebírá několik strojů zároveň — balicí a plnicí linky, vyfukování obalů, lakovací kabiny.

Výbava a pořízení

Co SCR-15/7XA umí z výroby

• Bezolejový vzduch třídy 0 podle ISO 8573-1, ověřeno TÜV Rheinland
• Spirálové bloky ANEST IWATA — 4 kusy, robotická výroba
• Řídicí jednotka SCR9000 s barevným 7" dotykovým displejem
• Měření spotřeby energie, čtyři tlaková pásma, týdenní plánování chodu
• Komunikace Modbus RS485 a řízení sítě až šestnácti kompresorů
• Automatický restart po výpadku napájení
• Chladič stlačeného vzduchu a ventilátor u každého bloku
• Pojistný ventil, tlakové a teplotní čidlo

Pronájem SCRent místo investice

Stroj nemusíte kupovat. Program SCRent nabízí dlouhodobý pronájem na pět let v měsíčních splátkách, které jsou přímým firemním nákladem, a jsou „all inclusive".

• Cena vybraného modelu kompresoru i zařízení pro úpravu vzduchu
• Pravidelná údržba po celou dobu nájmu, bez limitu motohodin
• Doprava zařízení na místo a uvedení do provozu
• Periodické revize tlakových nádob
• Havarijní servis a bezplatná ekologická likvidace odpadu
• Slevy na náhradní díly a provozní kapaliny

Kam sáhnout, když tenhle model nesedí

Nejvýkonnější čtyřblokový stroj řady — 1 640 l/min. Od téhle velikosti už patří do samostatné kompresorovny, protože hlučnost je 70 dB(A). Menší a tišší je SCR-11/7XA s 65 dB(A), o šest bloků a 2 620 l/min výš stojí SCR-22/7XA. Olejem mazaná nabídka končí přesně na patnácti kilowattech, tedy řadou SCR-APM Maxi.

Objemový výkon je měřený podle ČSN ISO 1217, přílohy C. Hlučnost je akustický tlak podle ISO 2151. Třídu čistoty vzduchu definuje ČSN ISO 8573-1. Uvedené hodnoty jsou jmenovité údaje výrobce a platí pro nasávaný vzduch 20 °C a 1 bar absolutní.
