Sprężarka śrubowa SCR-15/10EPM moc 15 kW, wydajność do 2 300 l/min, ciśnienie 10 bar, bez zbiornika powietrza, napięcie 400/50 V/Hz YD
Kod: SCR-15/10EPM
Produkty powiązane
Opis szczegółowy produktu
Najmniejsza EPM ustawiona na dziesięć barów. To ustawienie ma sens tylko wtedy, gdy w instalacji naprawdę pracuje odbiornik wymagający dziesięciu barów — w przeciwnym razie płacicie za ciśnienie, które i tak jest dławione w miejscu poboru.
Dlaczego 10 barów
Dziesięć barów obniży wydajność do 2 300 l/min. Wobec ustawienia siedmiobarowego tej samej maszyny to o 700 l/min mniej, czyli prawie jedna czwarta powietrza, a do tego trzy bary więcej oznaczają około 20 % wyższe zużycie. To najdroższe ustawienie całej piętnastki.
| Ta sama maszyna 15 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata wobec 7 barów |
| SCR-15/7EPM | 7 bar | 750 – 3 000 | 0 % |
| SCR-15/8EPM | 8 bar | 730 – 2 900 | 3 % |
| SCR-15/10EPM — ta maszyna | 10 bar | 580 – 2 300 | 23 % |
Wymiary 1 200 × 800 × 1 100 mm, masa 480 kg, wyjście R 1" i głośność 66 dB(A) są przy wszystkich trzech ustawieniach takie same — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Gdy dziesięć barów naprawdę jest potrzebne, a 2 300 l/min to mało, kolejny stopień to SCR-18/10EPM z 2 900 l/min — wciąż w tej samej obudowie. Gdyby wystarczyło mniej ciśnienia, ta sama maszyna jako SCR-15/7EPM da o 700 l/min więcej.

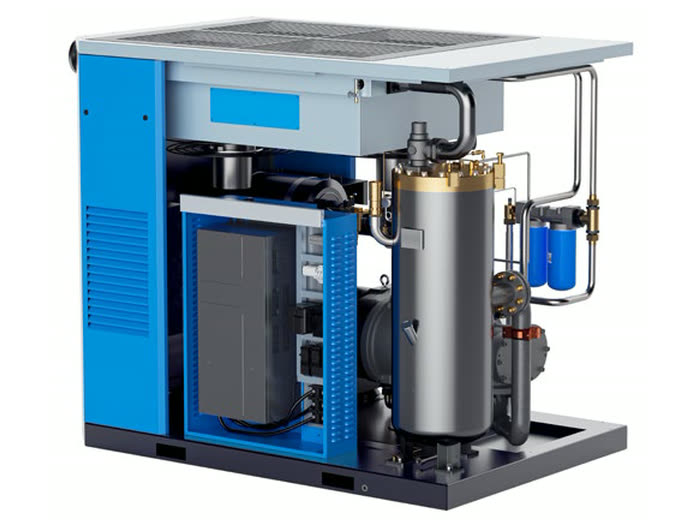

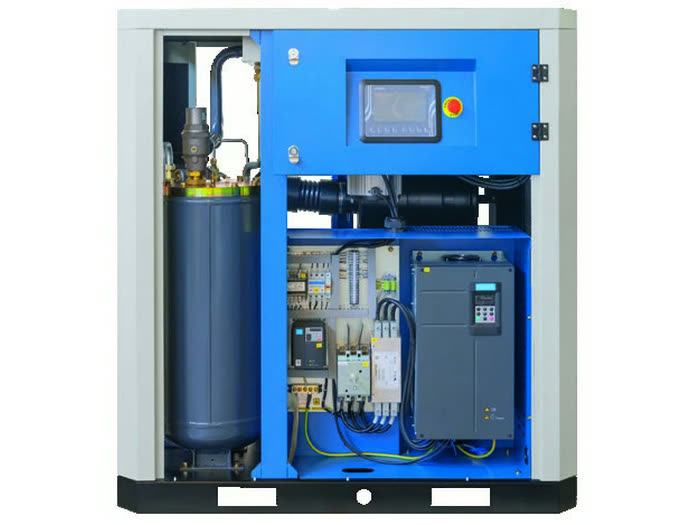

Co jest w środku
Silnik z magnesami trwałymi
Zamknięty obieg oleju i konstrukcja bez łożysk to o jedną pozycję serwisową mniej. Na 15 kW dochodzi do tego 5–6 % oszczędności względem zwykłego silnika IE2.
Napęd bezpośredni sprzęgłem stożkowym
Sprzęgło stożkowe przeniesie moc bez strat w pasku. Przy maszynie pracującej codziennie chodzi głównie o to, czego nie trzeba kontrolować.

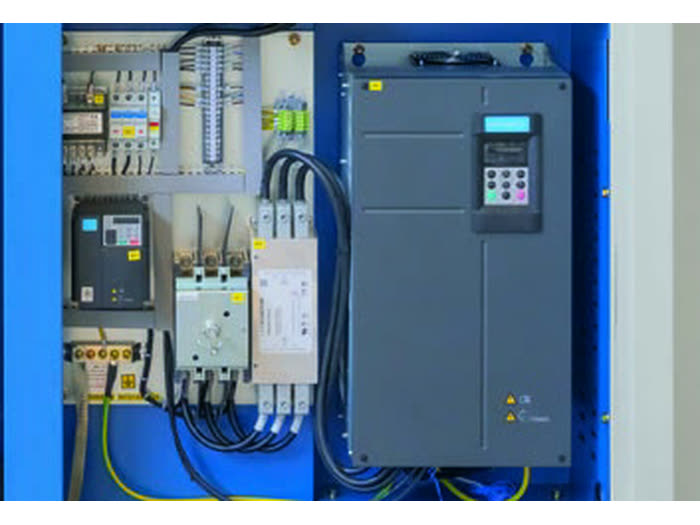

Falownik
Zejdzie do 25 % wydajności, czyli 580 l/min, i nie musi cyklować. Miękki rozruch dodatkowo nie obciąży przyłącza bardziej niż zwykła praca.

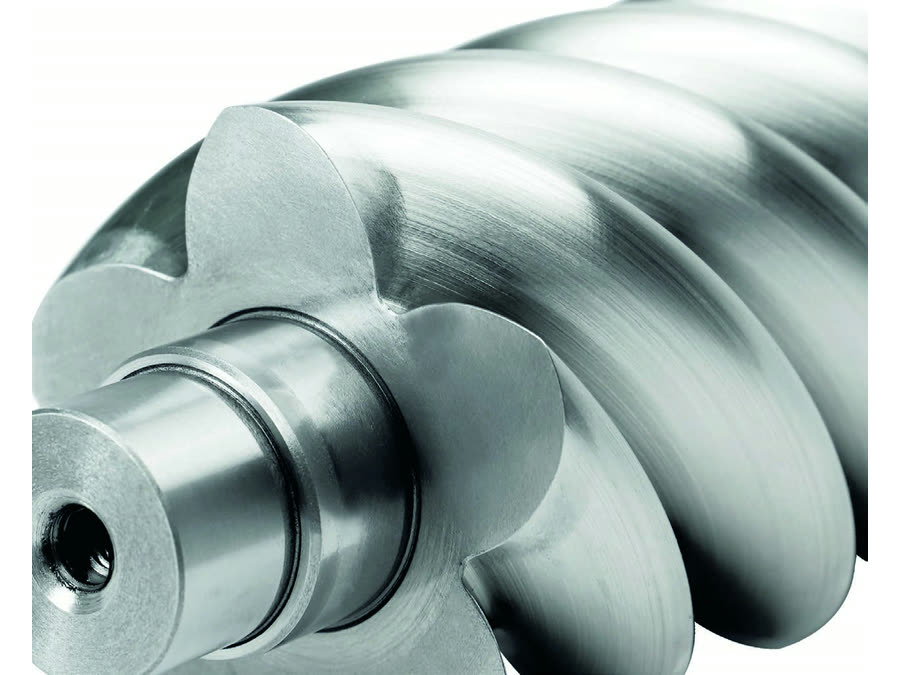

Blok śrubowy
Przeszlifowany profil i zoptymalizowane kanały. Przy maszynie z 2 300 l/min blok jest jedyną częścią, której nie da się poprawić później — dlatego jest nowy.
Sterownik SCR9000
Schemat graficzny pokaże, co dzieje się w maszynie, plan serwisowy przypomni o wymianie oleju. Kaskadą szesnastu sprężarek steruje bez osobnej szafy.

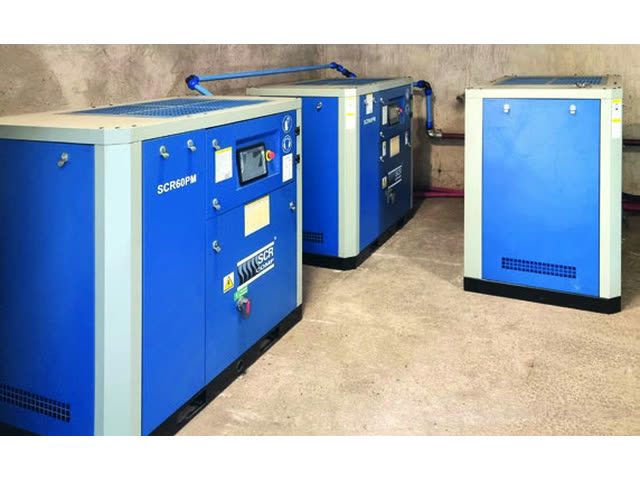

Czego maszyna wymaga w maszynowni
Przy 2 300 l/min chodzi o 138 m³ na godzinę — według tego dobiera się osuszacz i filtrację, nie według mocy silnika. Przy pracy dziesięciobarowej osuszacz jest zwykle bardziej potrzebny niż przy siedmiu barach: im wyższe ciśnienie, tym więcej kondensatu wykropli się w powietrzu.
| SCR-15/10EPM — dane do projektu maszynowni | |
|---|---|
| Wydajność | 2 300 l/min · 138 m³/h |
| Zakres regulacji | 580 – 2 300 l/min (od 25 % wydajności) |
| Wymagana wentylacja | 5 400 m³/h |
| Wymiary dł. × szer. × wys. | 1 200 × 800 × 1 100 mm |
| Masa | 480 kg |
| Wyjście sprężonego powietrza | R 1" |
| Głośność w odległości 1 m | 66 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem, stopień ochrony IP65, bez łożysk
- napęd bezpośredni połączeniem stożkowym — bez pasków, przekładni i sprzęgła
- falownik ze sterowaniem wektorowym, regulacja 25 do 100 % obrotów
- falownik steruje również wentylatorem chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- separator z pozostałością oleju poniżej 3 ppm
- całostalowe przewody wewnętrzne zamiast gumowych węży
- miękki rozruch — prąd nie przekroczy wartości znamionowej
Przed zamówieniem dziesiątki warto przejść instalację: często okazuje się, że wysokiego ciśnienia wymaga jedna maszyna i opłaca się postawić jej własną małą sprężarkę. Przegląd mocy jest w serii SCR-EPM, zbiornik dobierzecie w zbiornikach ciśnieniowych.
Da się, ale zużycie temu odpowiada. Gdy dziesięciu barów wymaga tylko jedno stanowisko, taniej wychodzi podnieść ciśnienie dopiero przy nim niż w całej instalacji.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 10 barów |
| Przemieszczenie: | 2300 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 15 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 × 800 × 1 100 mm |
| Masa: | 460 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 10 barów |
| Przemieszczenie: | 2300 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 15 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 x 800 x 1 100 mm |
| Masa: | 460 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
