Kompresor tandemowy Pro Line B70-2x7,5-900FT, 900 l, 400 V Dwa agregaty B70, 2 × 7,5 kW na 400 V, wydajność ssania 2 420 l/min przy 1 300 obr./min, 11 bar, poziomy zbiornik 900 l, 105 dB Lwa / 85 dB w 4 m

Opis szczegółowy produktu

2 × B70 · 900 l · 2 420 l/min · 11 bar · 400 V

Największy kompresor tłokowy, jaki oferujemy w serii Pro Line. Ssanie 2 420 l/min z dwóch żeliwnych agregatów B70 z silnikami 7,5 kW przy 1 300 obr./min i poziomy zbiornik powietrza 900 l na 11 bar — to B70-2x7,5-900FT; 105 dB Lwa, w odległości 4 m 85 dB. Do produkcji zmianowej z kilkoma liniami, gdzie w szczycie pracują oba agregaty, przez resztę dnia jeden z 1 210 l/min, a dziewięćsetka w międzyczasie utrzymuje zapas dla całej instalacji.

Gdzie kończy się kompresor tłokowy

Dwa agregaty B70 z 7,5 kW to górna granica serii tłokowej: 2 420 l/min, 15 kW w dwóch silnikach i zbiornik 900 l na 2 070 × 800 mm podłogi. Gdy w produkcji oba agregaty pracują tylko w szczytach, a przez resztę zmiany wystarcza jeden, to jest właściwa maszyna — drugi agregat jest zarazem rezerwą na czas serwisu. Gdy jednak oba agregaty pracują całe popołudnie, a zbiornik nie zdąży się napełnić do ciśnienia wyłączenia, ten zakład potrzebuje innej zasady działania niż tłoki z cyklami — maszyny śrubowej. Przekaźnik czasowy uruchamia oba silniki po kolei, więc instalacja nie dostaje dwóch rozruchów naraz.

Wyposażenie i detale

Co B70-2x7,5-900FT ma fabrycznie

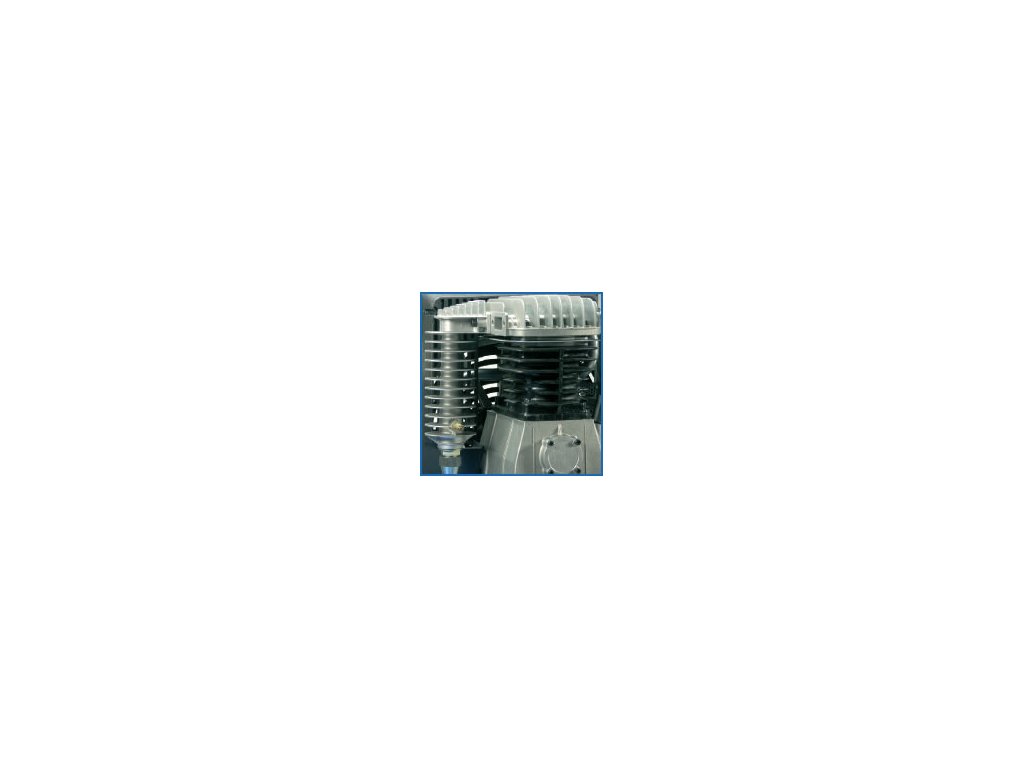

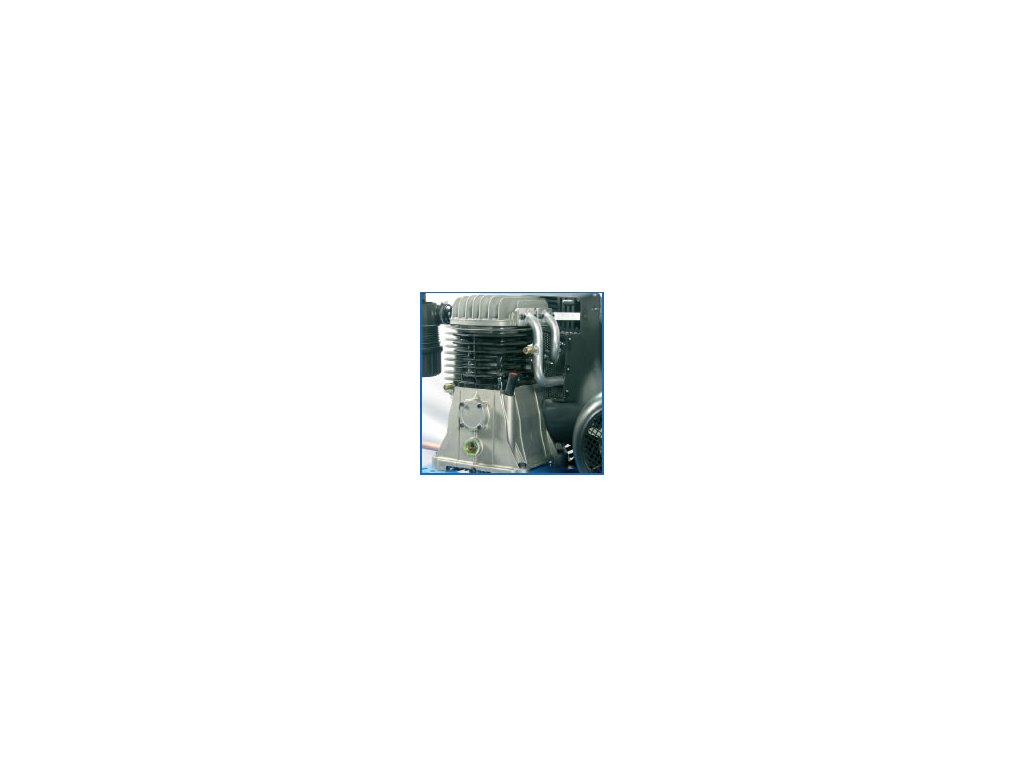

• dwa dwustopniowe agregaty B70 z żeliwnymi cylindrami i chłodnicą międzystopniową, smarowane olejem, każdy ze wziernikiem oleju; napęd pasami klinowymi z przełożeniem na 1 300 obr./min pod blaszanymi osłonami
• dwa trójfazowe silniki elektryczne 7,5 kW (10 hp), 400 V / 50 Hz, zabezpieczenie termiczne; drugi silnik startuje z opóźnieniem
• wydajność ssania 2 × 1 210 = 2 420 l/min, ciśnienie 11 bar, chłodnica końcowa na wyjściu z każdego agregatu

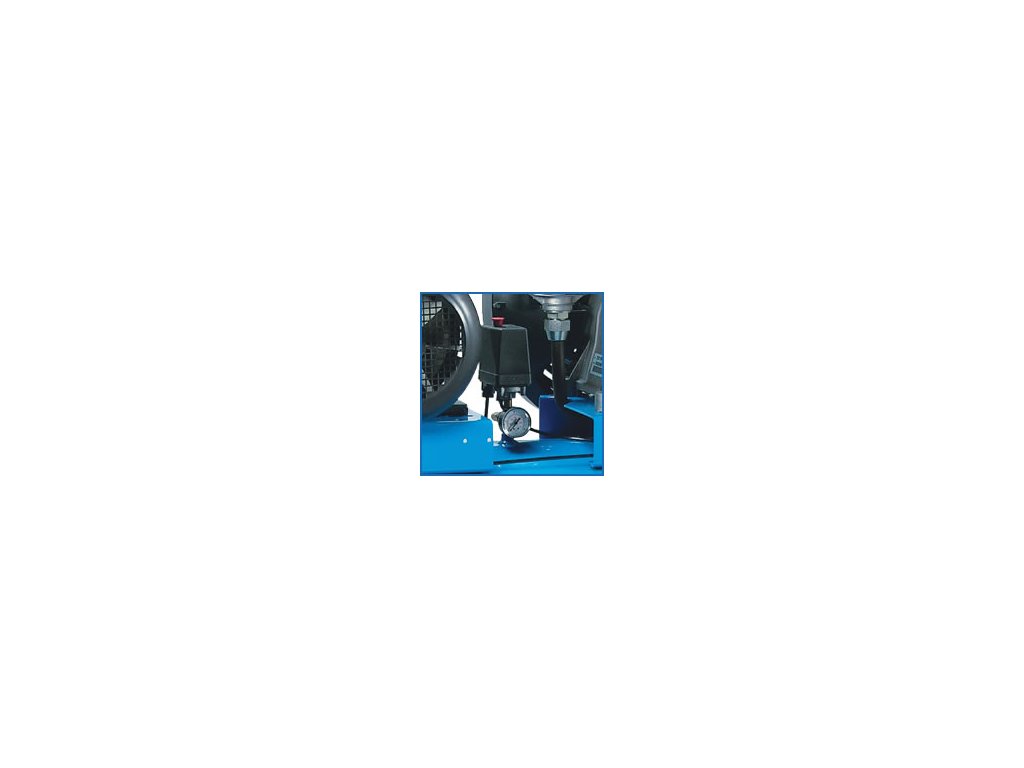

• wspólny presostat z manometrem i przekaźnik czasowy — agregaty włączają się według zużycia powietrza, podczas serwisu jednego pracuje drugi

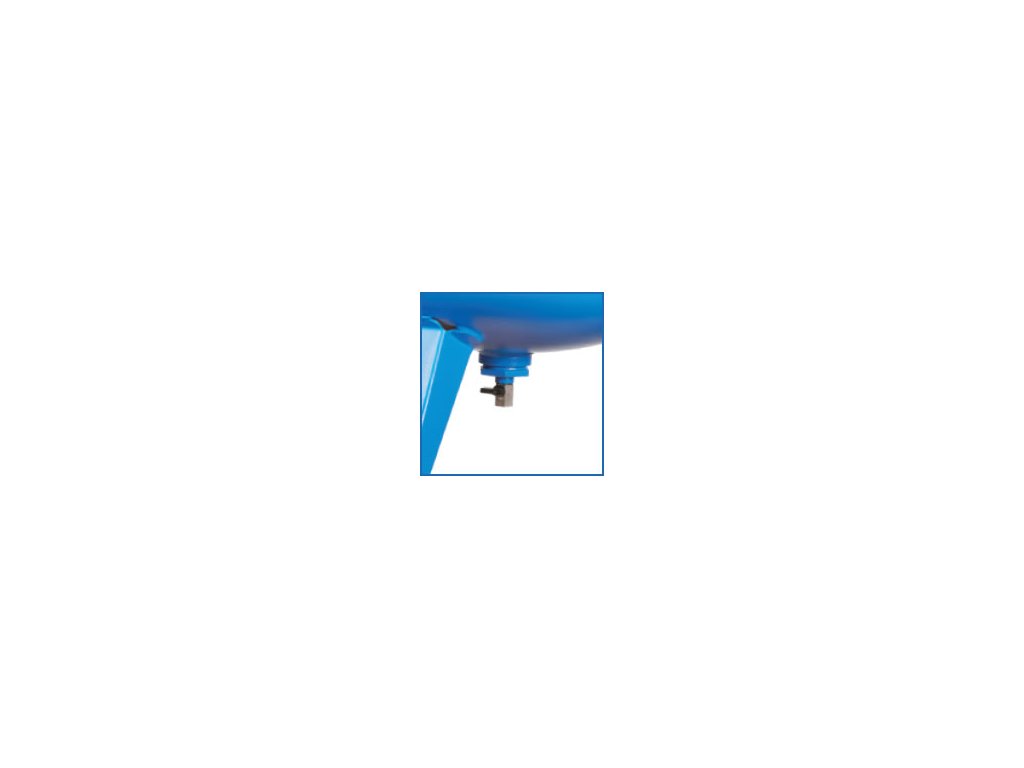

• poziomy zbiornik 900 l na stopach z otworami do mocowania, zawór bezpieczeństwa, zawór kondensatu w dnie; wyjście powietrza zaworem kulowym do instalacji (reduktor, filtr i szybkozłącza przy stanowisku)
• hałas 105 dB Lwa, w odległości 4 m 85 dB
• kod QR AirTube na zbiorniku otwiera filmy serwisowe; gwarancja 2 lata (rozszerzenie do 3 lat za dopłatą), na przerdzewienie zbiornika 10 lat

Detale maszyny

Co dalej, gdy B70-2x7,5-900FT nie pasuje

Mniejszy tandem z agregatami B70 o mocy 5,5 kW na zbiorniku 500 l to B70-2x5,5-500FT; tę samą dziewięćsetlitrową wersję z agregatami B60 ma B60-2x5,5-900FT. Pobór bez przerw przez całą zmianę to już nie zadanie dla tłoków — tu wkracza kompresor śrubowy; maszyny o mocy 15 kW różnych marek znajdziesz wśród kompresorów o mocy 15 kW. Gdzie postawić urządzenie i jak poprowadzić powietrze, opisuje artykuł o optymalnym ustawieniu kompresora w sprężarkowni.

Wartości dotyczą zasilania 50 Hz. Wydajność ssania to suma ilości powietrza zasysanego przez oba agregaty; ile z tego trafi do narzędzia, zależy od ciśnienia i zbiornika. Pobór mocy to suma mocy obu silników. Hałaśliwość podana jest jako poziom mocy akustycznej Lwa oraz ciśnienie akustyczne w odległości 4 m od maszyny. Wymiary to wymiary maszyny bez opakowania. Kompresor tłokowy pracuje cyklicznie (napełnianie zbiornika i przerwa), a nie w sposób ciągły.
