Skrutkový kompresor SCR-30/8EPM príkon 30 kW, výtlak až 6 100 l/min, tlak 8 bar, frekvenčný menič, napätie 400/50 V/Hz YD
Kód: SCR-30/8EPM
Súvisiaci tovar
Podrobný popis
Tridsať kilowattov pri ôsmich baroch — typický stroj pre halu, kde vzduch poháňa linku aj ručné pracoviská a nesmie dôjsť ani v špičke. Dodá 6 100 l/min a dole reguluje až na 1 600.
Prečo 8 barov
Rozdiel medzi osmičkou a sedmičkou je tu iba 100 l/min, teda necelé dve percentá. Ten bar navyše ale stojí zhruba sedem percent energie — pri stroji, ktorý ide na tri zmeny, sú to peniaze, ktoré vidieť na ročnej faktúre.
| Ten istý stroj 30 kW v troch nastaveniach tlaku | |||
|---|---|---|---|
| Objednávacie číslo | Tlak | Výtlak (l/min) | Strata proti 7 barom |
| SCR-30/7EPM | 7 bar | 1 700 – 6 200 | 0 % |
| SCR-30/8EPM — tento stroj | 8 bar | 1 600 – 6 100 | 2 % |
| SCR-30/10EPM | 10 bar | 1 300 – 5 200 | 16 % |
Rozmery 1 300 × 1 000 × 1 370 mm, hmotnosť 830 kg, výstup R 1½" a hlučnosť 68 dB(A) sú pri všetkých troch nastaveniach rovnaké — je to jeden a ten istý stroj.
Čím sa líši od susedov
Najbližší menší SCR-22/8EPM dá 4 000 l/min a zmestí sa do malej skrine; najbližší väčší SCR-37/8EPM pridá 1 250 l/min. Medzi tridsiatkou a tridsaťsedmičkou je rozdiel v hmotnosti len 20 kg, zato v pôdoryse 230 mm na dĺžku.

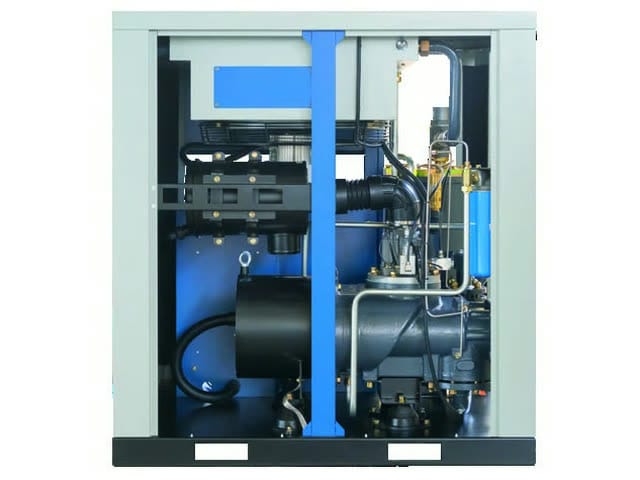

Čo je vnútri
Motor s permanentnými magnetmi
Magnety namiesto klietky: účinnosť prekonáva IE4 a proti IE2 uberie 5 až 6 % spotreby. Pri stroji s výtlakom 6 100 l/min sa to sčíta rýchlejšie, než čakáte.
Priamy pohon kužeľovým spojom
Blok sedí na motore napriamo. Preklzujúci remeň by z 6 100 l/min ukrajoval potichu a spoznali by ste to až na faktúre; tu žiadny nie je.
Frekvenčný menič
Odber v dielni kolíše — menič preto uberie otáčky namiesto odfukovania prebytku. Pásmo 1 600 až 6 100 l/min stroj pokryje bez jediného odstavenia.
Skrutkový blok
Nový blok je tichý a účinný — pri 30 kW sa šestnásťpercentné zlepšenie prejaví na spotrebe skôr než na hlučnosti, hoci tá je tu 68 dB(A).
Jednotka SCR9000
Naplánujete, kedy má stroj bežať, a on sa sám spustí aj odstaví. Cez RS485 ho pripojíte na vzdialený dohľad, kaskádu zvládne až do šestnástich kusov.
Čo stroj potrebuje v strojovni
Osemsto tridsať kíl a výška 1 370 mm znamená, že sa stroj nedostane pod nízky strop ani bežnými dverami na paletovom vozíku bez rozmyslu. Hlučnosť stúpla na 68 dB(A) — stále sa pri ňom dá rozprávať, ale v miestnosti, kde niekto trvale pracuje, už to je cítiť.
| SCR-30/8EPM — údaje pre projekt strojovne | |
|---|---|
| Objemový výkon | 6 100 l/min · 366 m³/h |
| Rozsah regulácie | 1 600 – 6 100 l/min (od 26 % výkonu) |
| Potreba odvetrania | 6 400 m³/h |
| Rozmery d × š × v | 1 300 × 1 000 × 1 370 mm |
| Hmotnosť | 830 kg |
| Výstup stlačeného vzduchu | R 1½" |
| Hlučnosť vo vzdialenosti 1 m | 68 dB(A) |
| Napätie | 400 V / 50 Hz |
Výbava
- motor s permanentnými magnetmi nad úrovňou IE4, chladený olejom, krytie IP65, bez ložísk
- priamy pohon kužeľovým spojom — bez remeňov, prevodovky aj spojky
- frekvenčný menič s vektorovým riadením, regulácia 25 až 100 % otáčok
- meničom riadený aj ventilátor chladenia
- nový skrutkový blok s profilom rotorov vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejom, týždenným plánom a kaskádou až 16 strojov
- nasávací nanofilter so záchytnosťou 99,9 %, olejový filter 0,1 µm
- odlučovač so zvyškovým olejom pod 3 ppm
- celooceľové vnútorné rozvody namiesto gumových hadíc
- mäkký rozbeh — prúd neprekročí menovitú hodnotu
Pri strojoch tejto veľkosti sa oplatí spočítať, či nevyjde lepšie dvojica menších v kaskáde — jednotka ich strieda sama, bez nadradeného panela. Podklady k rozhodnutiu sú v tabuľke v radu SCR-EPM, servis zaisťujeme po celej republike.
Zato bar navyše stojí sedem percent spotreby. Pri trojzmennej prevádzke je tá rovnica jednoznačná.
Dodatočné parametre
| Kategória: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 rokov |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 8 bar |
| Výtlak: | 6 100 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 1 1/2" |
| Príkon motora: | 30 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejový |
| Hluk: | 68 dB(A) |
| Rozmery: | 1 300 × 1 000 × 1 370 mm |
| Hmotnosť: | 830 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
SCR je značka kompresorov čínskej spoločnosti Shanghai Screw Compressor Co., Ltd, ktorá je od roku 2018 spoločným podnikom s japonskou ANEST IWATA. U nás nájdete rady od 2,2 do 280 kW: špirálové a skrutkové stroje bez oleja, kompaktné kompresory do dielne aj dvojstupňové stroje na nepretržitú prevádzku.
Väčšina radov SCR má v základe frekvenčný menič a motor s permanentnými magnetmi spojený s blokom priamo, bez remeňov. Stroj tak drží tlak otáčkami a nebeží zbytočne naprázdno. Kde sa vzduch stretne s potravinou alebo liekom, siahnite po bezolejových radoch XA a G.
Spoločný podnik s ANEST IWATARady kompresorov SCR
SCR-XA — špirálové bez oleja
Vzduch triedy 0 v menšom množstve. Dve špirály stláčajú vzduch bez vzájomného dotyku, takže v kompresnej komore nie je žiadne mazivo.
- 2,2–29,6 kW, 200–3 520 l/min
- od 55 dB(A) pri najmenšom modeli
- triedu 0 overil TÜV Rheinland
SCR-APM Mini — do dielne
Najmenší skrutkový stroj SCR. Motor s permanentnými magnetmi poháňa blok priamo a menič drží otáčky podľa odberu.
- 3,6–5,8 kW, do 690 l/min
- samostatne, ako 3v1 aj s filtráciou
- displej IT7000 v slovenčine
SCR-APM Maxi — dielňa a výroba
Rovnaká technika o triedu vyššie. Samostatný stroj alebo zostava na vzdušníku 270 či 500 l so sušičkou a filtráciou.
- 7,5; 11 a 15 kW
- do 2 000 l/min pri 10 bar
- zostavy 4v1 a 8v1
SCR-EPM — výroba na zmeny
Priamy pohon a menič od 15 kW. Jeden stroj pokryje 7, 8 aj 10 bar a drží tlak s odchýlkou do ±0,1 bar.
- 15–45 kW v šiestich triedach
- až 9 500 l/min
- riadenie SCR9000 s týždenným plánom
SCR-G a GV — skrutkové bez oleja
Bezolejový vzduch vo veľkom. Dva skrutkové stupne bežia nasucho, stroj sa chladí vzduchom alebo vodou.
- 37–280 kW, 7, 8 a 10 bar
- trieda 0 podľa ISO 8573-1
- GV s frekvenčným meničom
SCR-EPM2 — veľký priemysel
Hlavný stroj kompresorovne. Sedem výkonových tried s motorom s permanentnými magnetmi, meničom a prírubovým výstupom.
- 55–160 kW
- až 33 500 l/min
- kaskáda až 16 strojov bez riadiacej skrine
SCR-H a HPM — dvojstupňové
Pre prevádzky, ktoré nestoja. Vzduch sa stláča v dvoch stupňoch s medzichladením, takže na kubík pripadne menej elektriny.
- 132–280 kW
- tlak až 12,5 bar
- olej vo vzduchu pod 3 ppm
SC Oil 46 M — olej SCR
Originálne mazivo olejových strojov. Minerálny olej viskóznej triedy ISO VG 46 pre skrutkové kompresory SCR.
- výmena po 4 000 motohodinách
- kanister 5 a 20 l
- sud pre viac strojov
Neviete, koľko vzduchu potrebujete, alebo či sa vám viac hodí skrutkový, či piestový kompresor? Kalkulačka výberu kompresora vám pomôže nájsť stroj podľa toho, na čo vzduch potrebujete.
Vybrať kompresorRady SCR vedľa seba
| Príkon, výtlak, tlak a mazanie | |||||
|---|---|---|---|---|---|
| Rad | Príkon | Najvyšší výtlak | Tlak | Mazanie | Regulácia |
| SCR-XA | 2,2–29,6 kW | 3 520 l/min | 7–10 bar | bez oleja, trieda 0 | od SCR-7XA po blokoch |
| SCR-APM Mini | 3,6–5,8 kW | 690 l/min | 10 bar | olejové | frekvenčný menič |
| SCR-APM Maxi | 7,5–15 kW | 2 000 l/min | 10 bar | olejové | frekvenčný menič |
| SCR-EPM | 15–45 kW | 9 500 l/min | 7, 8 a 10 bar | olejové | frekvenčný menič |
| SCR-G / GV | 37–280 kW | 47 000 l/min | 7, 8 a 10 bar | bez oleja, trieda 0 | G pevné otáčky, GV menič |
| SCR-EPM2 | 55–160 kW | 33 500 l/min | 7, 8 a 10 bar | olejové | frekvenčný menič |
| SCR-H / HPM | 132–280 kW | 60 000 l/min | 7–12,5 bar | olejové, pod 3 ppm | H pevné otáčky, HPM menič |
Najvyšší výtlak má v rade najväčší stroj pri najnižšom tlaku, merané podľa ISO 1217. S vyšším tlakom výtlak klesá.
Ako vybrať kompresor SCR
1. Spočítať spotrebu
Sčítajte spotrebu náradia a strojov, ktoré bežia súčasne, a pridajte rezervu na netesnosti rozvodu. Kompresor vyberajte podľa litrov za minútu, nie podľa kilowattov.
2. Zvoliť tlak
Väčšine náradia stačí 7 alebo 8 bar. Každý bar navyše stojí zhruba 7 % energie, preto tlak nekupujte „pre istotu“.
3. Rozhodnúť o oleji
Potravinárstvo, farmácia, elektronika alebo lakovňa potrebujú vzduch bez oleja: rad XA alebo G. Ostatným prevádzkam stačí olejový stroj s filtráciou.
4. Doplniť vzdušník a sušenie
Vzdušník vyrovná špičky a sušenie odstráni vodu z rozvodu. Pri radoch APM je oboje v jednom ráme s kompresorom.
Časté otázky
- Kto kompresory SCR vyrába?
- Spoločnosť Shanghai Screw Compressor Co., Ltd, založená v roku 2000 v Šanghaji. Má viac ako 250 zamestnancov, z toho viac ako 10 % inžinierov, a závod s plochou cez 80 000 m². Výroba je certifikovaná podľa ISO 9001, stroje majú označenie CE pre Európu a UL pre americký trh, bezolejové stroje certifikát triedy 0 a k tomu certifikát účinnosti SGS.
- Čo má SCR spoločné s ANEST IWATA?
- V roku 2018 sa SCR spojila s japonskou ANEST IWATA do spoločného podniku. ANEST IWATA pôsobí od roku 1926, od roku 1973 je na tokijskej burze a vyrába kompresory, vákuovú techniku a lakovacie zariadenia. V špirálových kompresoroch SCR-XA pracujú bloky ANEST IWATA.
- Ako sa program SCR vyvíjal?
- SCR vyrába skrutkové kompresory od roku 2000. V roku 2008 pridala bezolejové skrutkové stroje, v roku 2015 rad s motormi s permanentnými magnetmi a v roku 2020 odstredivé kompresory s magnetickými ložiskami.
- Bezolejový, alebo olejový kompresor?
- Pri olejovom stroji je olej priamo v kompresnej komore a filtrácia za strojom jeho zvyšok len znižuje. V komore bezolejových radov XA a G žiadny olej nie je, preto vzduch splní triedu 0 podľa ISO 8573-1. Dvojstupňový rad H je olejový, do vzduchu však pustí menej ako 3 ppm oleja.
- Čo znamenajú písmená v označení?
- Napríklad SCR-15/10APM-500FF: 15 kW, 10 bar, rad APM, vzdušník 500 l a výbava FF so sušičkou a filtráciou. Koncovka D znamená zostavu so vzdušníkom a sušičkou. Pri rade G značí W chladenie vodou a V frekvenčný menič, pri rade H je HPM vyhotovenie s meničom.
- Aký olej patrí do kompresora SCR?
- Do olejových skrutkových kompresorov SCR patrí minerálny olej SC Oil 46 M viskóznej triedy ISO VG 46. Mení sa po 4 000 motohodinách a predávame ho v kanistri 5 a 20 l aj v sude. Špirálové kompresory XA olej nepotrebujú.
