Skrutkové kompresory SCR-EPM: Efektívna výroba vzduchu
Nová generáciaRad SCR-EPM je určený prevádzkam, kde kompresor beží každý deň a jeho spotreba je vidieť na faktúre za elektrinu. Šesť výkonových tried od 15 do 45 kW, motor s permanentnými magnetmi nad úrovňou IE4, priamy pohon bez remeňov a prevodovky a frekvenčný menič, ktorý drží tlak s odchýlkou do ±0,1 bar.
Stroje prešli generačnou obmenou: celkom nový skrutkový blok zvyšuje účinnosť až o 16 % a je konštruovaný na 20 rokov prevádzky. Menič novo riadi aj ventilátor chladenia, takže keď stroj chladiť nepotrebuje, ventilátor nebeží a nič nestojí.
Ak hľadáte menší stroj alebo inú značku, začnite v prehľade skrutkových kompresorov. Táto stránka je len o rade EPM.
Čím sa EPM líši
Tlak si zvolíte ku stroju
Sedmičku, osmičku aj desiatku pokrýva ten istý stroj — líšia sa len nastavením a tým, koľko vzduchu pri danom tlaku dodá. Preto majú všetky tri rovnaké rozmery, hmotnosť aj cenu. Každý bar navyše pritom stojí zhruba 7 % energie, takže sa oplatí neprestreliť ho.
Motor bez ložísk
Permanentné magnety, chladenie olejom v uzavretom okruhu, krytie IP65. Účinnosť prekonáva požiadavky IE4 a proti bežným motorom IE2 ušetrí 5 až 6 %. Konštrukcia PM motora neobsahuje ložiská — odpadá tým celá jedna položka údržby.
Priamy pohon kužeľovým spojom
Rotor motora sedí na hriadeli bloku napriamo. Žiadne remene, prevodovka ani spojka, teda nulová strata v prevode a žiadne nastavovanie. Odpadá aj výmena a napínanie klinových remeňov, na ktoré inde chodí technik.

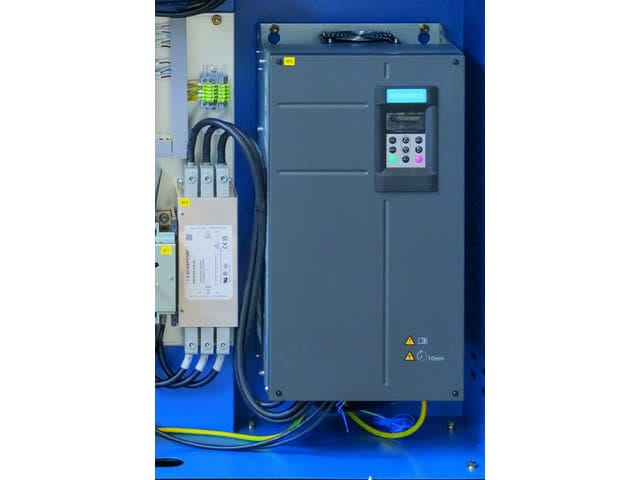

Rozbeh bez nárazu do siete
Menič rozbieha stroj mäkko a rozbehový prúd nikdy neprekročí menovitú hodnotu. Klasický rozbeh cez stýkač alebo hviezda-trojuholník pritom sieťou pretiahne osem- až desaťnásobok. Znať je to na ističoch aj na rezervovanej kapacite.
Kaskáda bez nadradeného panela
Riadiaca jednotka SCR9000 so sedempalcovým dotykovým displejom vie striedať až 16 kompresorov bez samostatnej nadradenej riadiacej skrine. K tomu týždenný plán s prestávkami, história servisu a predstihové hlásenia, než dôjde k poruche.
Ktorý stroj vybrať
| Skrutkové kompresory SCR-EPM — všetkých 18 vyhotovení | |||||||
|---|---|---|---|---|---|---|---|
| Objednávacie číslo | Príkon | Tlak | Výtlak (l/min) | Výstup | Rozmery d × š × v (mm) | Hmotnosť | Hlučnosť |
| SCR-15/7EPM | 15 kW | 7 bar | 750 – 3 000 | R 1" | 1 200 × 800 × 1 100 | 480 kg | 66 dB(A) |
| SCR-15/8EPM | 8 bar | 730 – 2 900 | |||||
| SCR-15/10EPM | 10 bar | 580 – 2 300 | |||||
| SCR-18/7EPM | 18,5 kW | 7 bar | 1 300 – 3 700 | R 1" | 1 200 × 800 × 1 100 | 480 kg | 66 dB(A) |
| SCR-18/8EPM | 8 bar | 1 100 – 3 500 | |||||
| SCR-18/10EPM | 10 bar | 1 000 – 2 900 | |||||
| SCR-22/7EPM | 22 kW | 7 bar | 1 100 – 4 100 | R 1" | 1 200 × 800 × 1 100 | 560 kg | 66 dB(A) |
| SCR-22/8EPM | 8 bar | 1 200 – 4 000 | |||||
| SCR-22/10EPM | 10 bar | 1 100 – 3 500 | |||||
| SCR-30/7EPM | 30 kW | 7 bar | 1 700 – 6 200 | R 1½" | 1 300 × 1 000 × 1 370 | 830 kg | 68 dB(A) |
| SCR-30/8EPM | 8 bar | 1 600 – 6 100 | |||||
| SCR-30/10EPM | 10 bar | 1 300 – 5 200 | |||||
| SCR-37/7EPM | 37 kW | 7 bar | 1 650 – 7 400 | R 1½" | 1 530 × 1 100 × 1 370 | 850 kg | 70 dB(A) |
| SCR-37/8EPM | 8 bar | 1 600 – 7 350 | |||||
| SCR-37/10EPM | 10 bar | 2 300 – 6 500 | |||||
| SCR-45/7EPM | 45 kW | 7 bar | 2 500 – 9 500 | R 1½" | 1 530 × 1 100 × 1 370 | 890 kg | 72 dB(A) |
| SCR-45/8EPM | 8 bar | 2 400 – 9 400 | |||||
| SCR-45/10EPM | 10 bar | 3 000 – 8 000 | |||||
Tri riadky pri každom príkone sú ten istý stroj v troch nastaveniach tlaku — preto majú spoločné rozmery, hmotnosť aj hlučnosť. Výtlak je uvedený ako rozsah plynulej regulácie podľa normy ISO 1217.
#showmore#
Kde sa úspora berie
Kompresor patrí v priemysle k strojom s najväčším odberom elektriny. Nemá zmysel počítať úsporu v korunách — sadzba za kWh sa mení každú chvíľu a číslo by o rok bolo na nič. Preto je nižšie všetko v percentách; svoju sadzbu si dosaďte.
až 40 % — proti riadeniu výtlačným ventilom
Najbežnejší starší spôsob regulácie: stroj beží stále na plné otáčky a prebytok sa vypúšťa. Menič namiesto toho uberie otáčky. Výrobca úsporu proti tomuto usporiadaniu udáva až 40 %.
≈ 7 % — za každý zbytočný bar
Nastavený tlak o bar vyšší, než rozvod potrebuje, stojí zhruba sedem percent spotreby. Na stroji, ktorý ide v trojzmennej prevádzke, je to cítiť okamžite.
5–6 % — PM motor proti IE2
Rozdiel medzi motorom s permanentnými magnetmi a bežným asynchrónnym motorom IE2, ktorý sa pri strojoch s meničom používa ako štandard.
Tri úspory sa sčítajú a všetky bežia každú prevádzkovú hodinu. Preto sa pri kompresore nepočíta obstarávacia cena, ale náklad za dobu životnosti — a tá je pri novom bloku 20 rokov, respektíve vyše 100 000 prevádzkových hodín.
Čo je vnútri
Skrutkový blok je nový, s prepracovaným profilom rotorov vyvinutým v Japonsku, viacbodovým vstrekovaním oleja a optimalizovanými vstupnými aj výstupnými kanálmi. Práve z toho plynie až o 16 % lepšia účinnosť proti predchádzajúcej generácii.
Vzduch nasáva nanofilter so záchytnosťou 99,9 % a indikátorom zanesenia, olej čistí filter na 0,1 µm. Odlučovač je predimenzovaný a drží zvyškový olej vo vzduchu pod 3 ppm. Vnútorné rozvody sú celooceľové — žiadne gumové hadice, ktoré starnú a praskajú.
Obsluha a dohľad
Jednotka SCR9000 má farebný dotykový displej s grafickou schémou stroja, záznamom prevádzky, plánom servisu a ochranami proti preťaženiu, výpadku aj nesymetrii fáz.
Stroj drží konštantný tlak s odchýlkou do ±0,1 bar a konštantnú teplotu oleja okolo 81 °C, čo je najlepší bod pre mazanie a zároveň poistka proti odstaveniu kvôli prehriatiu. Cez rozhranie RS485 sa dá pripojiť na vzdialený dohľad.

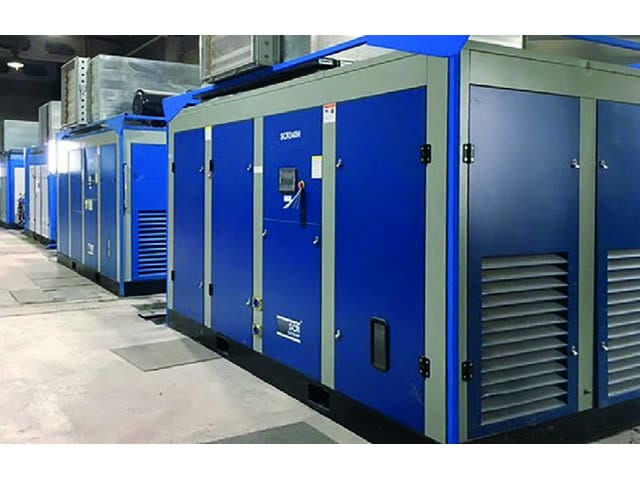

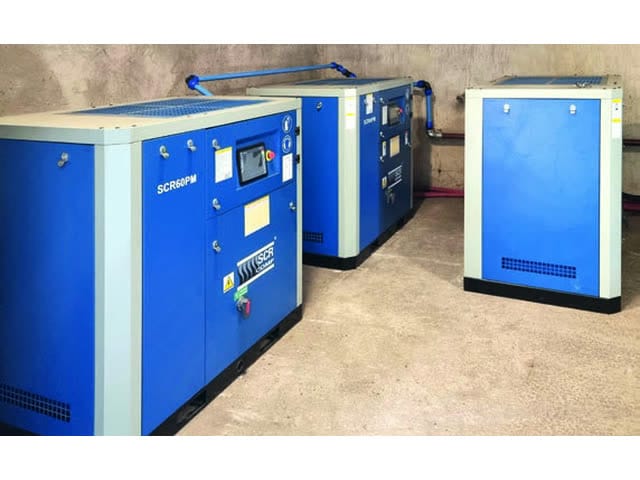

Kde EPM pracuje
Rad EPM nemá vzdušník v sebe — počíta sa s tým, že ide do strojovne k samostatnej nádobe, sušičke a filtrácii. Tomu zodpovedá aj jeho miesto: betonárne, strojárske prevádzky, výrobné haly a všade tam, kde vzduch nepoháňa jeden stroj, ale celý rozvod.
V strojovniach sa stroje často dopĺňajú — menší ide základ, väčší nabieha v špičke. Práve to vie jednotka rozdeliť sama, bez nadradeného panela.
Pre koho EPM dáva zmysel
Keď kompresor beží na zmeny
Čím viac prevádzkových hodín, tým skôr sa vyššia obstarávacia cena vráti. Pri jednozmennej prevádzke s krátkymi odbermi sa rozdiel hľadá horšie.
Keď spotreba vzduchu kolíše
Menič má rozsah 25 až 100 % otáčok. Výrobca odporúča prevádzkovať stroj v pásme 60–100 % výkonu — tam je najúspornejší. Ak odber kolíše medzi zmenami alebo v rámci dňa, toto je presne tá úloha.
Keď prekážajú rozbehové prúdy
Mäkký rozbeh do menovitého prúdu sa hodí tam, kde je rezervovaná kapacita drahá alebo kde by klasický rozbeh zhadzoval ističe.
Keď potrebujete viac strojov
Až šestnásť kompresorov sa dá prevádzkovať v kaskáde bez nadradeného panela — jednotky si prácu rozdelia samy, bez samostatnej riadiacej skrine. Vyjde to lacnejšie než jeden predimenzovaný stroj, ktorý pôjde na pol plynu.
Ventilček radí
Nekupujte si bar navyše, na ktorý sa potom budete len pozerať na manometri. Každý bar nad skutočnú potrebu rozvodu stojí zhruba sedem percent spotreby. Než stroj objednáte, zmerajte si, na koľko barov vám naozaj musí ísť — a či si nevystačíte so sedmičkou namiesto desiatky.
Časté otázky
- Je SCR-EPM naozaj jeden stroj pre 7, 8 aj 10 bar?
- Áno. Všetky tri tlakové verzie majú rovnaké rozmery, hmotnosť, pripojenie aj cenu — líšia sa nastavením a tým, koľko vzduchu pri danom tlaku dodajú. Presný postup nastavenia vám oznámime k objednávke.
- Koľko ušetrím proti starému kompresoru?
- Záleží na tom, čo nahrádzate a ako stroj beží. Proti regulácii výtlačným ventilom udáva výrobca až 40 %, samotný PM motor pridá 5 až 6 % proti IE2 a každý bar, o ktorý znížite tlak, ďalších zhruba 7 %. Spočítame vám to na vaše čísla.
- Potrebuje EPM vzdušník?
- Áno, stroj je bez nádoby. Vzdušník nájdete v tlakových nádobách; veľkosť vám navrhneme podľa odberu. Stroj s meničom pritom potrebuje menšiu nádobu než stroj s pevnými otáčkami.
- Ako je to s údržbou?
- Odpadá napínanie a výmena remeňov aj údržba ložísk motora — PM motor ich nemá. Zostávajú filtre, olej a odlučovač. Plán údržby je na stiahnutie pri každom stroji a servis zaisťujeme po celej republike.
- Dá sa kompresor prenajať?
- Áno. V programe SCRent sa stroj prenajíma na päť rokov a splátky sú priamym firemným nákladom, takže sa netýkajú odpisov. Nemusíte teda uvoľniť celú sumu naraz.
- Čo keď potrebujem viac než 45 kW?
- Nad týmto výkonom nadväzuje rad SCR-EPM2 s výkonmi 55 až 160 kW. Pod 15 kW sa pozrite na rad SCR-APM Maxi.
Objemový výkon je meraný podľa normy ISO 1217 (Annex C) a uvedený pre daný tlak. Hlučnosť je udávaná vo vzdialenosti 1 m od stroja. Štandardné napätie je 400 V / 50 Hz. Výrobca si vyhradzuje právo na zmeny konštrukcie.
