Skrutkový kompresor SCR-55/7EPM2 príkon motora 55 kW, dodávaný tlak 7 bar, objemový výkon 720 Nm3/h
Kód: SCR-55/7EPM2
Súvisiaci tovar
Podrobný popis
Vstupný stroj radu EPM2 nastavený na sedem barov. Pod ním končí sesterský rad EPM štyridsiatimi piatimi kilowattmi, takže päťdesiatpäťka je prvý krok do sveta, kde sa kompresor neinštaluje do rohu haly, ale do strojovne.
Prečo 7 barov
Pri 7 baroch dodá až 12 500 l/min a menič ho stiahne na 3 500. Prechod na desať barov stojí 16 % vzduchu a k tomu zhruba pätinu spotreby — pri stroji s príkonom 55 kW je to suma, ktorú vidieť na ročnej faktúre.
| Ten istý stroj 55 kW v troch nastaveniach tlaku | |||
|---|---|---|---|
| Objednávacie číslo | Tlak | Výtlak (l/min) | Strata proti 7 barom |
| SCR-55/7EPM2 — tento stroj | 7 bar | 3 500 – 12 500 | 0 % |
| SCR-55/8EPM2 | 8 bar | 3 000 – 11 500 | 8 % |
| SCR-55/10EPM2 | 10 bar | 2 600 – 10 500 | 16 % |
Rozmery 1 900 × 1 350 × 1 650 mm, hmotnosť 1 550 kg, výstup DN 50 a hlučnosť 76 dB(A) sú pri všetkých troch nastaveniach rovnaké — je to jeden a ten istý stroj.
Čím sa líši od susedov
Rám aj pôdorys má rovnaké ako SCR-63/7EPM2, ktorý pridá 1 500 l/min a len 100 kg. Rozdiel medzi nimi je teda hlavne v cene a vo výkone, nie v mieste v strojovni — čo sa oplatí zvážiť, ak má výroba rásť.

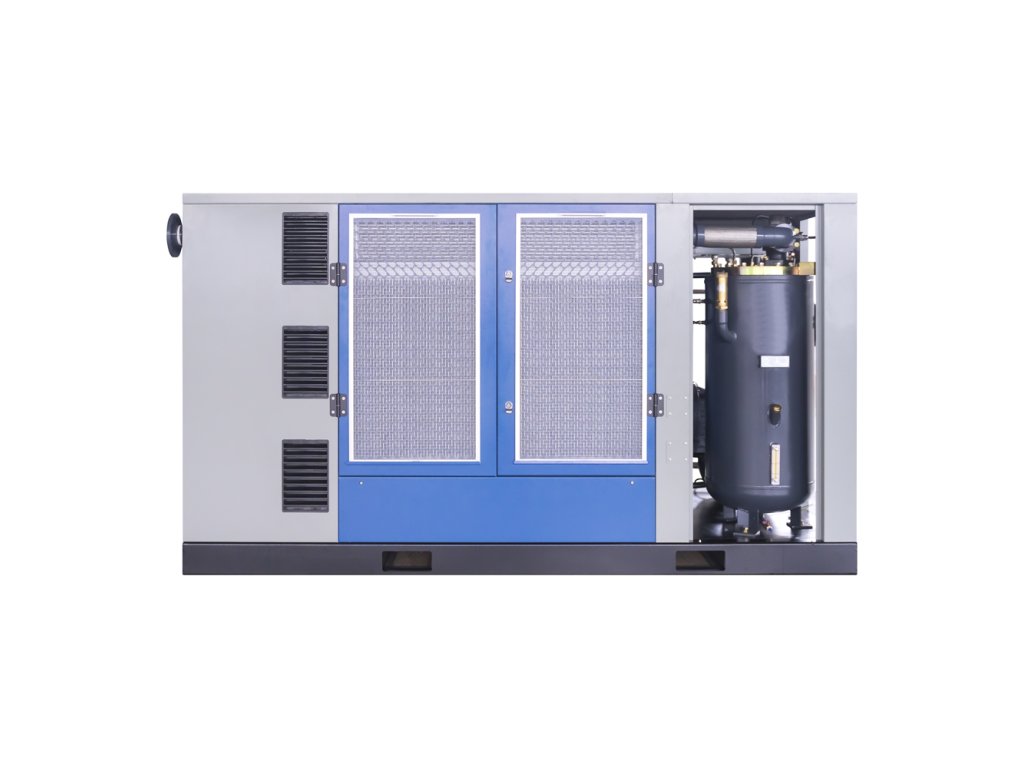

Čo je vnútri
Motor s permanentnými magnetmi
Nad úrovňou IE4, chladený olejom v uzavretom okruhu a bez ložísk. Proti bežnému motoru IE2 ušetrí 5 až 6 % — pri 55 kW v nepretržitej prevádzke je to rozdiel, ktorý za rok zaplatí servis.
Priamy pohon kužeľovým spojom
Bez remeňov, prevodovky aj spojky. Odpadá napínanie aj výmena remeňov, ktoré by pri stroji s výtlakom 12 500 l/min znamenali odstávku celej strojovne.
Frekvenčný menič
Reguluje plynulo od 3 500 do 12 500 l/min, teda až na 28 % výkonu, a drží tlak s odchýlkou do ±0,1 bar. Rozbehový prúd neprekročí menovitú hodnotu.
Skrutkový blok novej generácie
Profil rotorov vyvinutý v Japonsku, viacbodové vstrekovanie oleja, účinnosť až o 16 % lepšia než pri predchádzajúcej generácii. Životnosť vyše 100 000 hodín.
Jednotka SCR9000
Dotykový displej, týždenný plán, záznam prevádzky a ochrany proti preťaženiu aj nesymetrii fáz. Prestrieda až šestnásť kompresorov bez nadradeného panela.
Čo stroj potrebuje v strojovni
Odvetrať treba 15 600 m³ za hodinu — to je pri najmenšom stroji radu daná hodnota a v uzavretej strojovni býva limitujúca skôr než sám kompresor. Výstup je prírubový DN 50, takže rozvod začína inde než pri skrutkových strojoch nižších tried, kde sa ešte skrutkuje.
| SCR-55/7EPM2 — údaje pre projekt strojovne | |
|---|---|
| Objemový výkon | 12 500 l/min · 750 m³/h |
| Rozsah regulácie | 3 500 – 12 500 l/min (od 28 % výkonu) |
| Potreba odvetrania | 15 600 m³/h |
| Rozmery d × š × v | 1 900 × 1 350 × 1 650 mm |
| Hmotnosť | 1 550 kg |

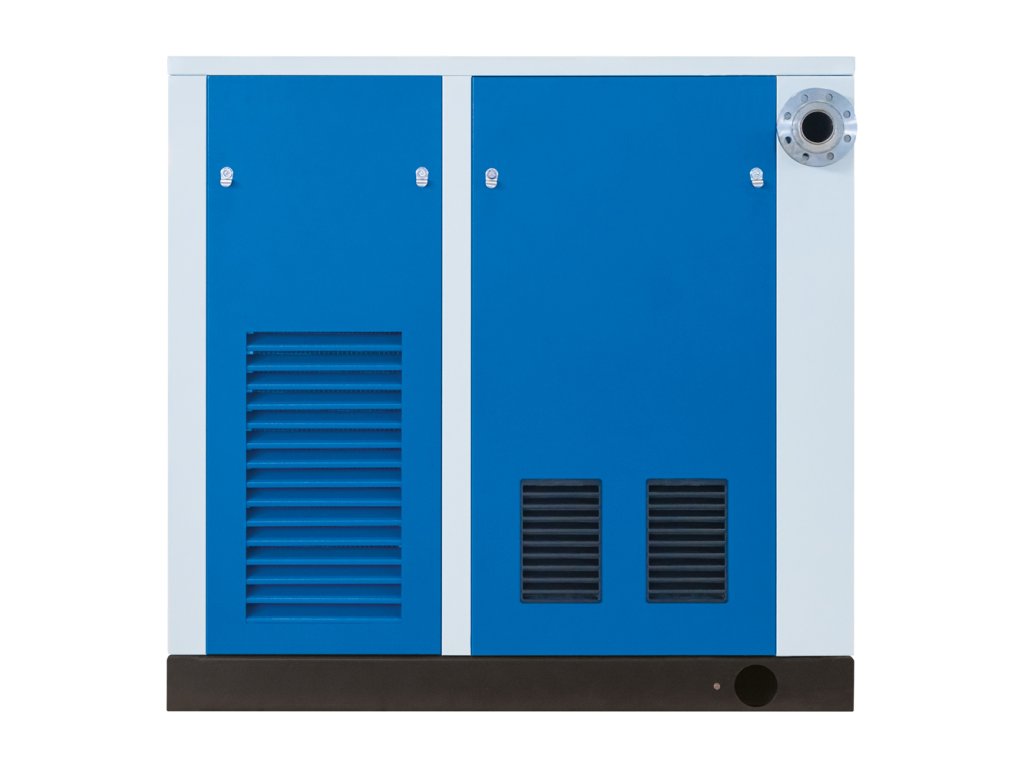

| Výstup stlačeného vzduchu | DN 50 |
| Hlučnosť vo vzdialenosti 1 m | 76 dB(A) |
| Napätie | 400 V / 50 Hz |
Výbava
- motor s permanentnými magnetmi nad úrovňou IE4, chladený olejom v uzavretom okruhu, krytie IP65, bez ložísk
- priamy pohon kužeľovým spojom — bez remeňov, prevodovky aj spojky
- frekvenčný menič s vektorovým riadením, regulácia 25 až 100 % otáčok
- meničom riadený aj ventilátor chladenia
- nový skrutkový blok s profilom rotorov vyvinutým v Japonsku, životnosť vyše 100 000 hodín
- jednotka SCR9000 s dotykovým displejom, týždenným plánom a kaskádou až 16 strojov
- nasávací nanofilter so záchytnosťou 99,9 %, olejový filter 0,1 µm
- predimenzovaný odlučovač so zvyškovým olejom pod 3 ppm
- celooceľové vnútorné rozvody namiesto gumových hadíc
- mäkký rozbeh — prúd neprekročí menovitú hodnotu
Pred výberom si prejdite porovnávaciu tabuľku celého radu SCR-EPM2 — pri tejto veľkosti rozhoduje okrem výkonu aj to, koľko stroj zje vzduchu na chladenie. Vzdušník vyberiete v tlakových nádob, sušičku v sušičiek vzduchu. Ak vám 55 kW pripadá veľa, začnite pri rad SCR-EPM.
Pätnásť a pol tisíca kubíkov odvetrania za hodinu nie je maličkosť. Než vyberiete stroj, overte si, či má strojovňa kadiaľ dýchať.
Dodatočné parametre
| Kategória: | Kompresory pre všetky aplikácie - hobby a priemyselné |
|---|---|
| Záruka: | 5 rokov |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 7 barov |
| Výtlak: | 12 000 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 2" |
| Príkon motora: | 55 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejový |
| Hluk: | 76 dB(A) |
| Rozmery: | 1 800 × 1 200 × 1 650 mm |
| hmotnosť: | 1 450 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 7 barov |
| Výtlak: | 12 000 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 2" |
| Príkon motora: | 55 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejové |
| Hluk: | 76 dB(A) |
| Rozmery: | 1 800 x 1 200 x 1 650 mm |
| hmotnosť: | 1 450 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
-
