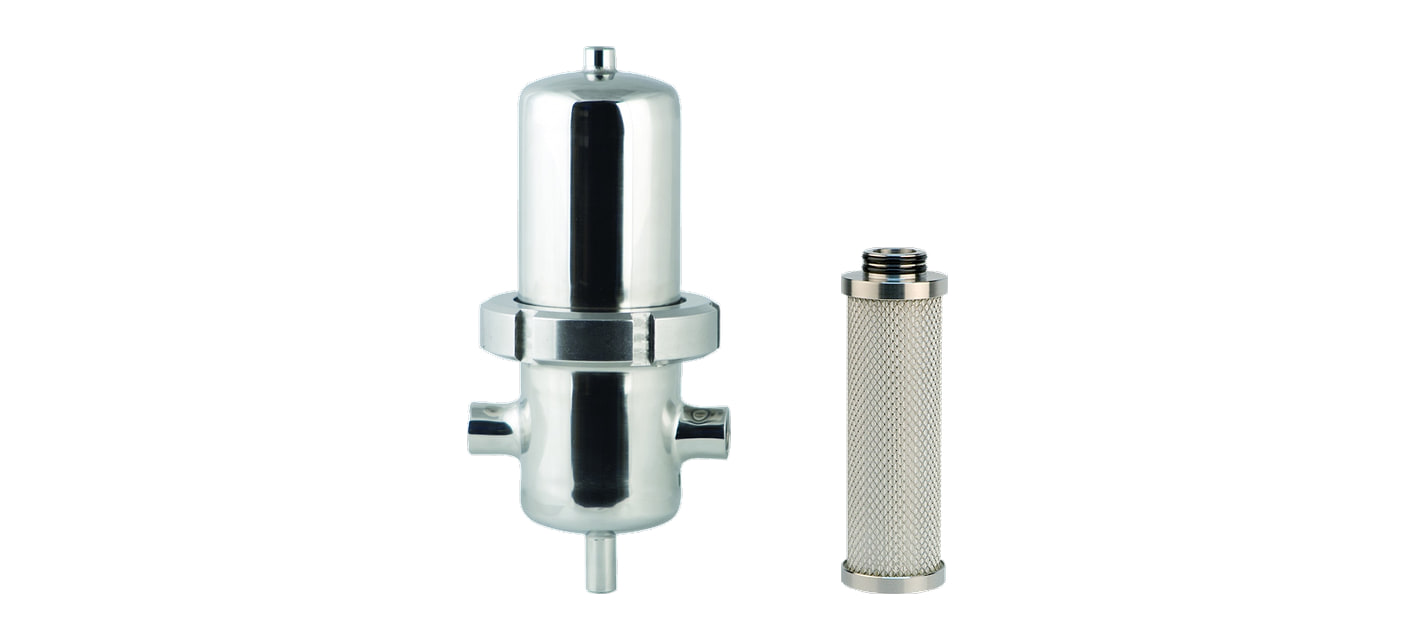

Jemné nerezové predfiltre SPFM na častice a olej do 14 bar
Jemný predfilter SPFM zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól. Vložka je skladaná z borosilikátových mikrovlákien, zvyškový olej je pod 0,1 mg/m³ — trieda 2-x-2 podľa ISO 8573-1.
Filter SPFM je v 12 veľkostiach (G 1/4" až 3") s prietokom 1 250 až 60 000 l/min pri 7 bar, pracovný tlak do 14 bar. Je jedným zo stupňov filtrov SPF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre SPFM podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre SPFM a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| SPFM-005 | G 1/4" | 1 250 | 75 | 225 × 76,1 mm | 1,9 kg | PFM-005V |
| SPFM-007 | G 3/8" | 1 750 | 105 | 251 × 76,1 mm | 2 kg | PFM-007V |
| SPFM-010 | G 1/2" | 2 500 | 150 | 258 × 76,1 mm | 2,1 kg | PFM-010V |
| SPFM-018 | G 3/4" | 3 750 | 225 | 282 × 76,1 mm | 2,3 kg | PFM-018V |
| SPFM-030 | G 1" | 5 250 | 315 | 299 × 88,9 mm | 3,1 kg | PFM-030V |
| SPFM-047 | G 1 1/4" | 7 000 | 420 | 359 × 88,9 mm | 3,4 kg | PFM-047V |
| SPFM-070 | G 1 1/2" | 10 000 | 600 | 395 × 114,3 mm | 4,7 kg | PFM-070V |
| SPFM-094 | G 2" | 15 000 | 900 | 464 × 114,3 mm | 5,3 kg | PFM-094V |
| SPFM-150 | G 2" | 21 000 | 1 260 | 592 × 114,3 mm | 6 kg | PFM-150V |
| SPFM-175 | G 2 1/2" | 28 000 | 1 680 | 743 × 139,7 mm | 11,4 kg | PFM-175V |
| SPFM-200 | G 3" | 40 000 | 2 400 | 995 × 139,7 mm | 12 kg | PFM-200V |
| SPFM-240 | G 3" | 60 000 | 3 600 | 1 029 × 168,3 mm | 18 kg | PFM-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Jemný predfilter M sa hodí, keď prekáža olej vo vzduchu a stačí trieda 2 pre častice aj olej. Vložka znesie +120 °C.
Pred mikrofilter patrí vždy jemný predfilter: zachytí väčšinu častíc a oleja a vložka mikrofiltra potom vydrží dlhšie.
Vložka je koalescenčná: odlučuje olej, keď ňou vzduch prúdi zvnútra von.

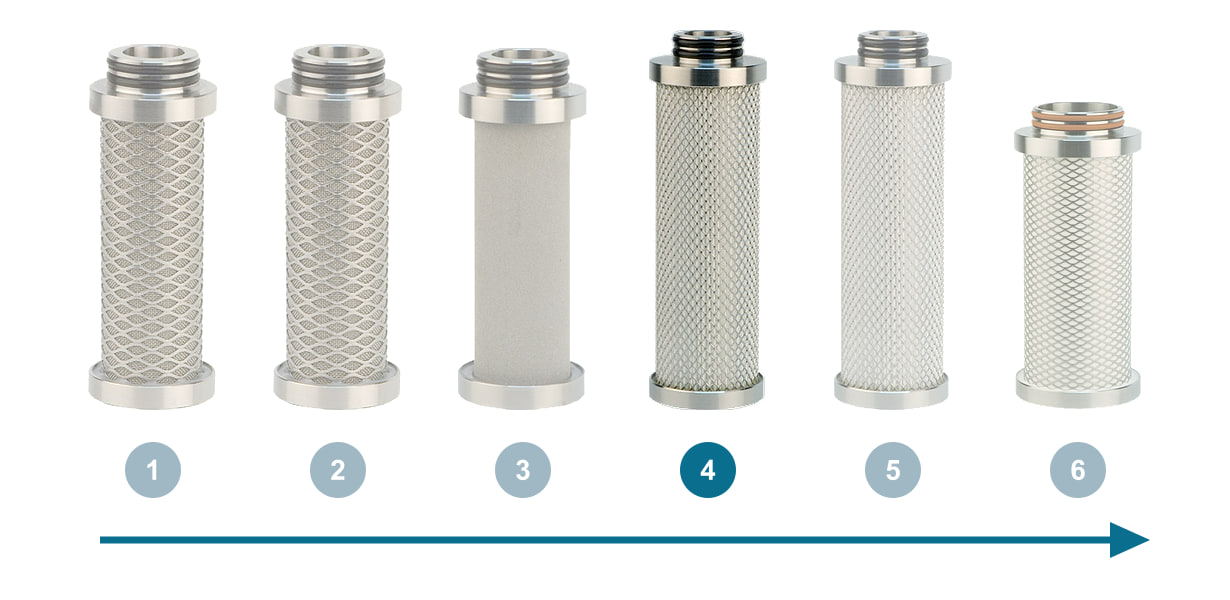

Kam ho zaradiť
Za spekaný predfilter SPFI1 alebo základný filter SPFN5, pred mikrofilter SPFS: chráni jeho vložku, ktorá potom vydrží dlhšie.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov SPFM v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |

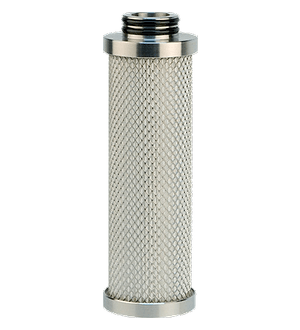

Vložka a údržba
Do telesa sa vkladá vložka radu PF — napríklad PFM-010V pre SPFM-010. Rovnaká vložka pasuje aj do procesných filtrov PF, HPF, WFIT a WFIF rovnakej veľkosti. Pracovná teplota vložky +1,5 až +120 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. Všetky vložky nájdete medzi náhradnými vložkami radu PF.
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Rovnaký stupeň v iných radoch
Stupeň M je aj v procesných filtroch PFM do 14 bar, HPFM do 50 bar, WFITM do 14 bar, WFIFM do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Jemný predfilter chráni mikrofilter. Vložka mikrofiltra za ním potom rieši len to najjemnejšie. Pred ním samotným má byť hrubší stupeň, aby sa nezanesol prachom.
- Akú čistotu jemný predfilter SPFM zabezpečí?
- Častice do 0,1 µm a zvyškový olej pod 0,1 mg/m³, trieda 2-x-2 podľa ISO 8573-1.
- Prečo je to predfilter, a nie mikrofilter?
- Zaraďuje sa pred mikrofilter S a chráni jeho vložku. Mikrofilter je až stupeň S s jemnosťou 0,01 µm.
- Akú teplotu znesie?
- Vložka do +120 °C.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
