Základné nerezové filtre SPFN5 so sitkom do 14 bar

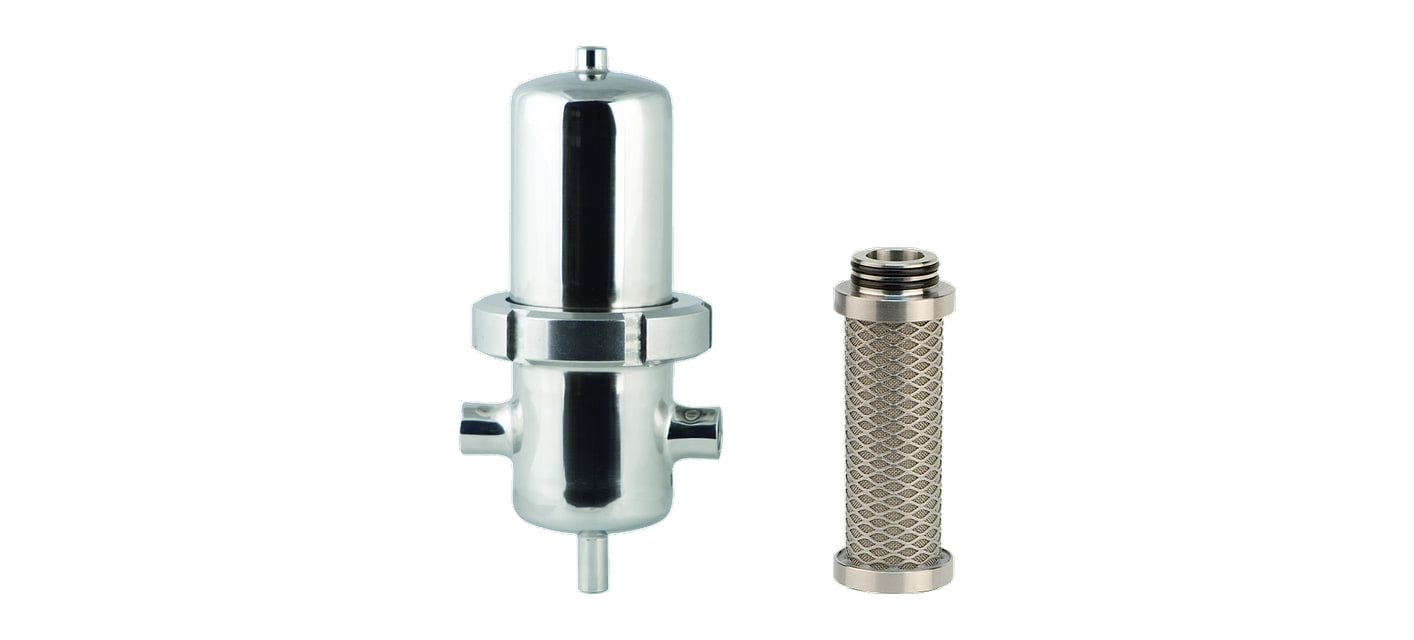

Základný filter SPFN5 má vinutú vložku z nerezového sitka 1.4301 a zachytí pevné častice väčšie ako 5 µm.
Filter SPFN5 je v 12 veľkostiach (G 1/4" až 3") s prietokom 1 250 až 60 000 l/min pri 7 bar, pracovný tlak do 14 bar. Je jedným zo stupňov filtrov SPF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre SPFN5 podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre SPFN5 a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| SPFN5-005 | G 1/4" | 1 250 | 75 | 225 × 76,1 mm | 1,9 kg | PFN5-005V |
| SPFN5-007 | G 3/8" | 1 750 | 105 | 251 × 76,1 mm | 2 kg | PFN5-007V |
| SPFN5-010 | G 1/2" | 2 500 | 150 | 258 × 76,1 mm | 2,1 kg | PFN5-010V |
| SPFN5-018 | G 3/4" | 3 750 | 225 | 282 × 76,1 mm | 2,3 kg | PFN5-018V |
| SPFN5-030 | G 1" | 5 250 | 315 | 299 × 88,9 mm | 3,1 kg | PFN5-030V |
| SPFN5-047 | G 1 1/4" | 7 000 | 420 | 359 × 88,9 mm | 3,4 kg | PFN5-047V |
| SPFN5-070 | G 1 1/2" | 10 000 | 600 | 395 × 114,3 mm | 4,7 kg | PFN5-070V |
| SPFN5-094 | G 2" | 15 000 | 900 | 464 × 114,3 mm | 5,3 kg | PFN5-094V |
| SPFN5-150 | G 2" | 21 000 | 1 260 | 592 × 114,3 mm | 6 kg | PFN5-150V |
| SPFN5-175 | G 2 1/2" | 28 000 | 1 680 | 743 × 139,7 mm | 11,4 kg | PFN5-175V |
| SPFN5-200 | G 3" | 40 000 | 2 400 | 995 × 139,7 mm | 12 kg | PFN5-200V |
| SPFN5-240 | G 3" | 60 000 | 3 600 | 1 029 × 168,3 mm | 18 kg | PFN5-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Základný filter stačí tam, kde ide hlavne o pevné nečistoty a olej vo vzduchu neprekáža. Najčastejšie slúži ako predfilter pred jemnejšími stupňami, ktoré tak vydržia dlhšie. Triedu ISO 8573-1 preň výrobca neuvádza.
Nerezové sitko znesie rovnako ako teleso až +150 °C.

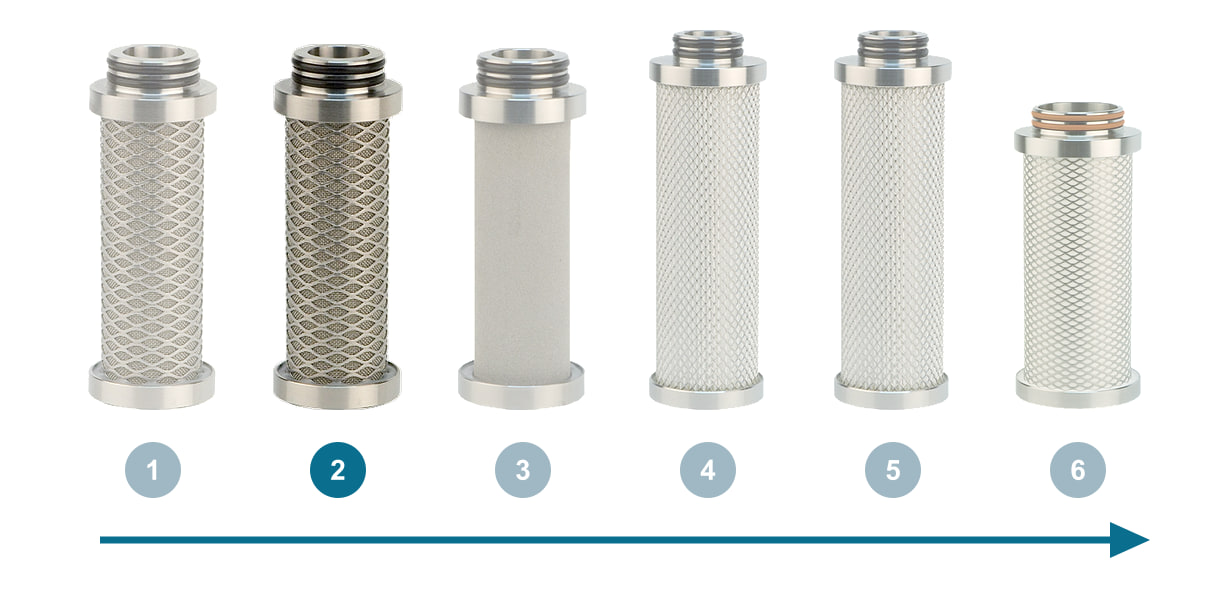

Kam ho zaradiť
Za hrubý filter SPFN25 alebo priamo na začiatok filtrácie, pred spekaný predfilter SPFI1 alebo jemný predfilter SPFM.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov SPFN5 v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Vložka a údržba

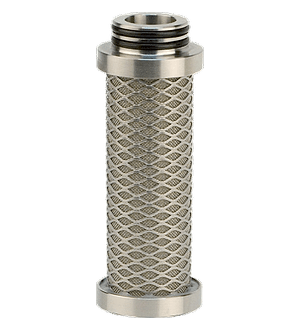

Do telesa sa vkladá vložka radu PF — napríklad PFN5-010V pre SPFN5-010. Rovnaká vložka pasuje aj do procesných filtrov PF, WFIT a WFIF rovnakej veľkosti. Pracovná teplota vložky +1,5 až +150 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. Všetky vložky nájdete medzi náhradnými vložkami radu PF.
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Rovnaký stupeň v iných radoch
Stupeň N5 je aj v procesných filtroch PFN5 do 14 bar, WFITN5 do 14 bar, WFIFN5 do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Na nečistoty stačí sitko. Keď vzduch nemusí byť bez oleja, stačí nerezové sitko N5. Na olejový aerosól pridajte jemný predfilter M.
- Akú jemnosť má základný filter SPFN5?
- Sitko zachytí častice väčšie ako 5 µm. Triedu ISO 8573-1 preň výrobca neuvádza.
- Je to sterilný filter?
- Nie. Sterilná je až vložka SF na konci filtrácie; sitko N5 zachytí pevné nečistoty.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
