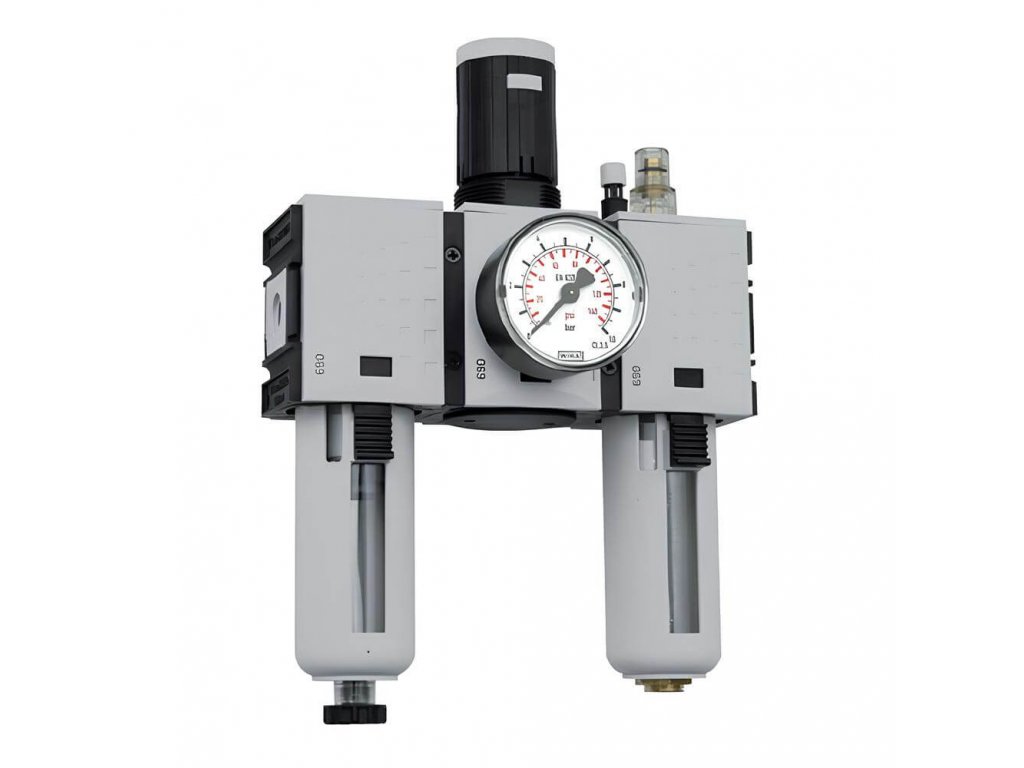

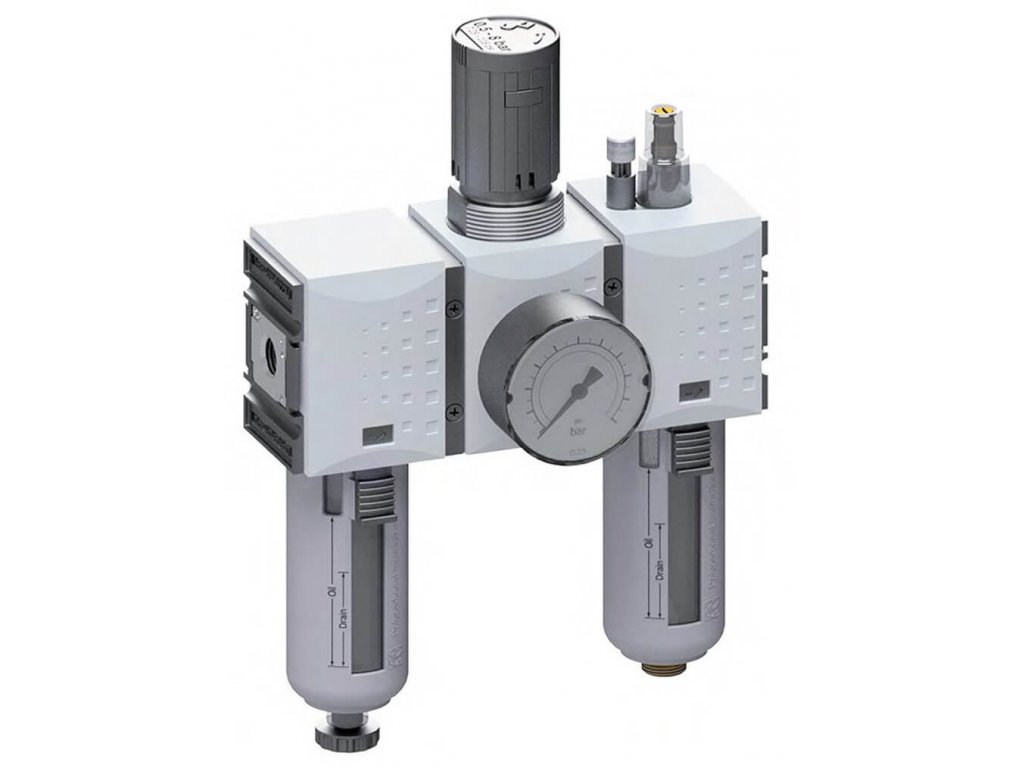

Jednostka trzyczęściowa FUTURA CL383-4F - G 3/8", 0,2–4 bar 1 750 l/min · 5 mikronów · rozmiar 1 · ATEX

Kod: CL383-4F CL383-4F-AM CL383-4F-M CL383-4F-MAM Wybierz wariant
Brak oceny Szczegóły oceny
zł728,31 zł1 025,95 zł978,36 zł1 235,67 od zł728,31 –5 %
Jednostka trzyczęściowa FUTURA CL383-4F - G 3/8", 0,2–4 bar  1 750 l/min · 5 mikronów · rozmiar 1 · ATEX
zł728,31 zł1 025,95 zł978,36 zł1 235,67 od zł728,31 –5 % zł691,90 / szt zł974,65 zł929,44 zł1 173,89 od zł691,90 / szt zł571,82 bez VAT zł805,50 bez VAT zł768,13 bez VAT zł970,16 bez VAT od zł571,82 bez VAT Cena jednostkowa:
Na stanie (1 szt) w terminie 20 dni w terminie 20 dni w terminie 20 dni Wybierz wariant
Wybrany wariant jest niedostępny. Zresetuj wybrane parametry.
Możemy doręczyć do:
24.11.2026 21.12.2026 21.12.2026 21.12.2026 Wybierz wariant
Opcje dostawy
Jednostka trzyczęściowa FUTURA CL383-4F w rozmiarze 1: gwint G 3/8", zakres 0,2–4 bar, filtracja 5 µm, przepływ 1 750 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, zbiornik i spust jako wariant, do stref ATEX.

Informacje szczegółowe

Darmowa wysyłka
Darmowa wysyłka
Przy zakupie powyżej 5000 CZK
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Zwrot towaru w ciągu 14 dni
Zwrot towaru w ciągu 14 dni
całkowicie na nasz koszt

Opis szczegółowy produktu

Filtr, reduktor i smarownicaJednostka trzyczęściowa FUTURA CL383-4F - G 3/8", 0,2–4 bar

Jednostka trzyczęściowa składa się z trzech osobnych modułów: filtra 5 µm, reduktora ciśnienia i smarownicy. Oczyszcza powietrze, obniża jego ciśnienie do ustawionej wartości i dodaje do niego mgłę olejową. Nadciśnienie na wyjściu reduktor odpowietrza samoczynnie.

1 750 l/minprzepływ
0,2–4 barregulacja ciśnienia
5 µmfiltracja
16 barciśnienie wejściowe

Parametry

CL383-4F — parametry
WykonanieJednostka trzyczęściowa
Przyłączegwint wewnętrzny G 3/8"
Rozmiar1 (szerokość modułu 52 mm)
Ciśnienie wejściowe1,5–16 bar
Zakres regulacji ciśnienia0,2–4 bar
Przepływ1 750 l/min
Dokładność filtracji5 µm
Maks. ilość kondensatu28 cm³
Dozuje olej od (przy 6 bar)90 l/min
Zapas oleju40 cm³
Dawkowanie olejuok. 1–2 krople na minutę przy 1 000 l/min
Napełnianie olejemręcznie lub wężykiem G 1/8" w trakcie pracy
Zbiornikplastikowy, jako wariant metalowy
Spust kondensatupółautomatyczny, jako wariant automatyczny
ManometrØ 50 mm, 0–6 bar, w zestawie
Przyłącze manometruG 1/4"
Zabezpieczenie nastawywciśnięciem pokrętła, kłódką VHS 20
Odpowietrzenie nadciśnienia70 l/min

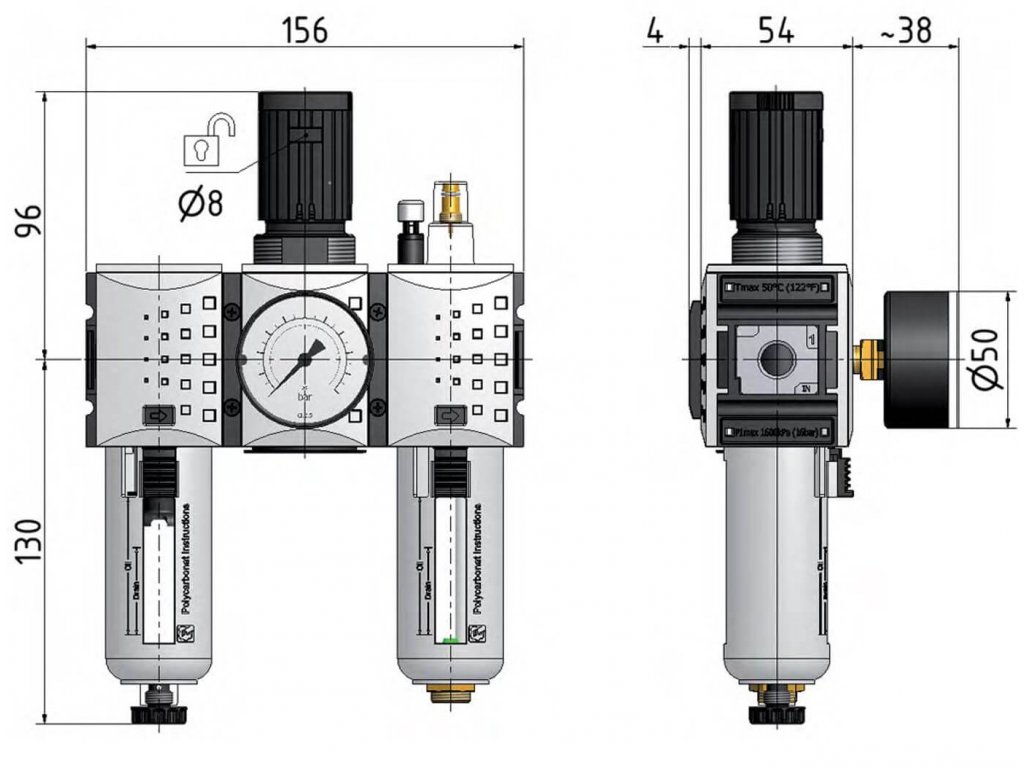

Szerokość × wysokość156 × 225 mm
Materiałkorpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR
Temperatura roboczaod −10 do +50 °C
Mediumsprężone powietrze i gazy obojętne
Strefy zagrożone wybuchemtak, strefy 1, 2, 21 i 22, T4

Wersje

Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.

Numer katalogowyZbiornikSpust kondensatu
CL383-4Fplastikowy w koszu ochronnympółautomatyczny
CL383-4F-AMplastikowy w koszu ochronnymautomatyczny
CL383-4F-Mmetalowy z wziernikiempółautomatyczny
CL383-4F-MAMmetalowy z wziernikiemautomatyczny

Do czego się nadaje

Sprawdzi się przy narzędziach i napędach, które potrzebują czystego, smarowanego powietrza o stałym ciśnieniu. Rozmiar 1 nadaje się do narzędzi i mniejszych maszyn.

Do tego rozmiaru pasują: zapasowy wkład FV-1F · zapasowy zbiornik BF1F, BFM1F · zapasowy zbiornik BOL1F, BOLM1F · pierścień uszczelniający zbiornika OR1F · wziernik kroplowy TROPFOLF · olej SOL, SOLWI, SOLLE · zapasowa membrana MEMBRANER14F · osłona sprężyny FEDERHAUBE1F · pokrętło FEDERHAUBE1F-RAD · kłódka na pokrętło VHS20 · kątownik mocujący W1F · zestaw łączący KP1F · zestaw łączący z konsolą ścienną KPW1F · konsole ścienne z gwintem WK1-38F.

Strefy zagrożone wybuchem

Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.

Ventilek radzi

Kątownik zamów osobno. Jednostka pewnie zamocowana na ścianie nie rusza się przy obsłudze, a połączenia się nie luzują.

Parametry dodatkowe

Kategoria: Trzyczęściowe jednostki uzdatniania FUTURA do stref ATEX do 16 bar
Wersja: Kompletna jednostka
Ciśnienie: 16 barów
Wymiary: 156 × 225 mm
Certyfikacja: ATEX
Możliwość filtrowania: 5 µm
Wkład filtra: Wkład wymienny 5 µm (FV-1F)
Medium: Sprężone powietrze
Objętość zbiornika: Filtr - 28 cm³, Smarownica - 40 cm³
Odpływ kondensatu: Półautomatyczne, Automatyczne
Temperatura pracy: -10/50°C
Przepływ: 1750 l/min
Zakres regulacyjny: 0,2 - 4 bary
Zakres manometru: 0 - 6 barów
Zawarte w dostawie: Manometr
Rodzaj produktu: Jednostka uzdatniania powietrza
Gwint: G 3/8"
Gwint do manometru: 1/4"
Stopień filtracji: Filtr podstawowy 3–5 µm
W magazynie: Magazyn zewnętrzny
